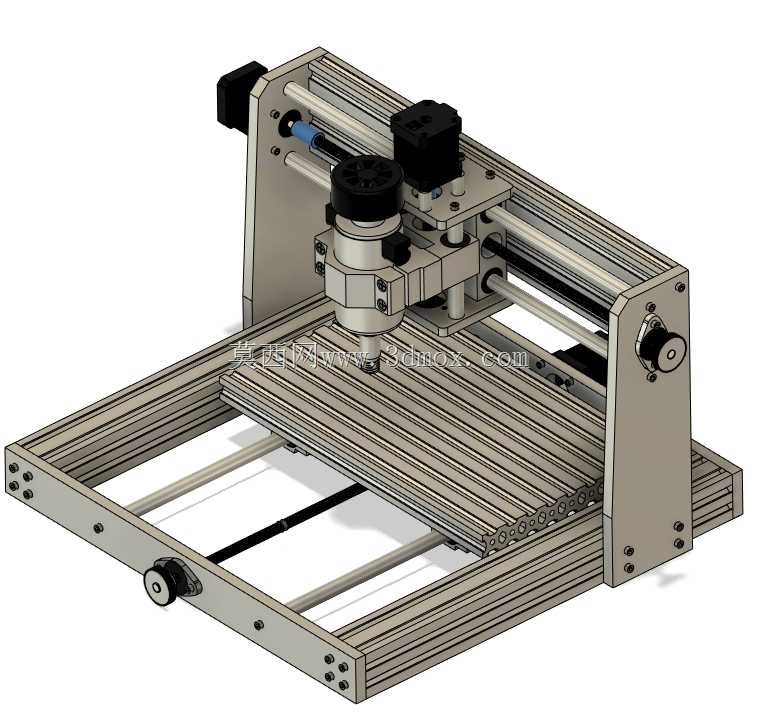

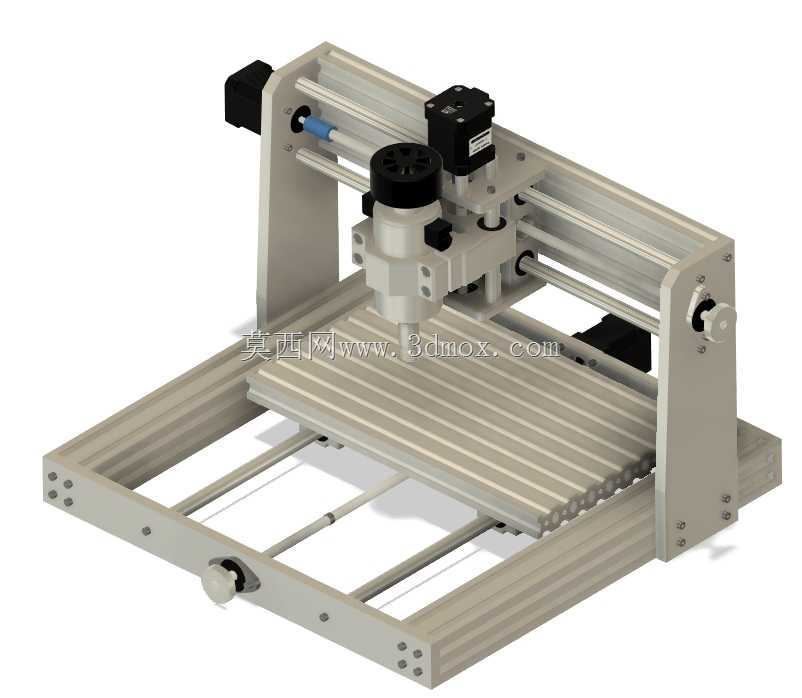

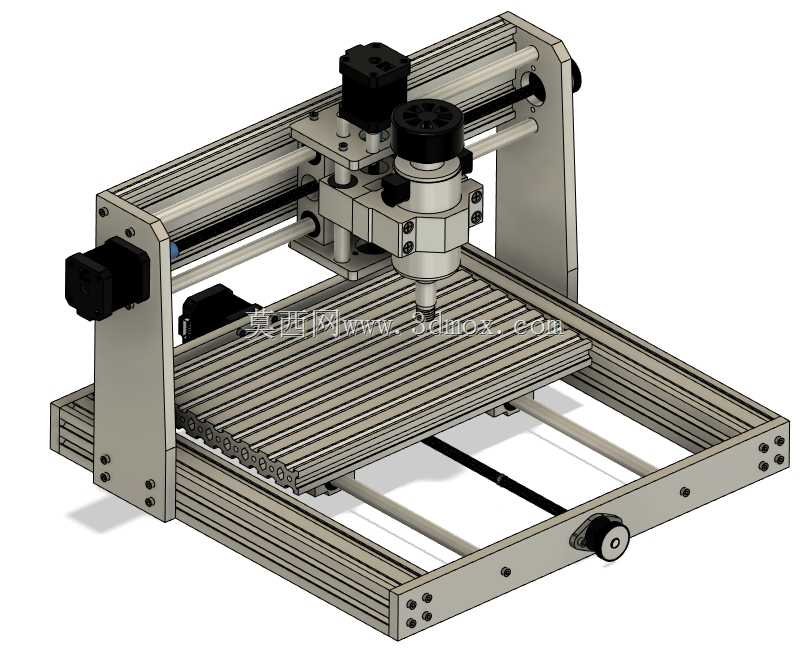

带15W激光模块的3018台式数控雕刻设备

这款小型台式数控加工设备采用300mm×180mm的有效加工幅面设计，机架主体以标准工业铝型材拼接搭建，型材槽道可兼容通用紧固件，方便用户后期根据加工需求拓展夹具、辅助定位工装或是加装除尘、冷却附属模块，整体安装边界紧凑，可直接放置于常规工作台面使用，不需要额外预留过大的设备占地空间，适配个体加工工坊、教学实训场景、小批量定制打样的作业需求。设备搭载300W功率的机械加工主轴，可适配不同规格的铣削刀具，完成软金属、亚克力、密度板、PVC等常见材料的浮雕雕刻、轮廓切割、平面铣削作业，同时集成15W功率的激光加工模块，可切换加工模式完成纸质、皮革、薄木片等材料的激光打标、镂空雕刻作业，双加工模块的配置覆盖了多数小型定制加工的常见工序，不需要额外单独配置多台单功能设备。从结构设计逻辑来看，X、Y、Z三个运动轴均采用圆柱光杆作为传动导向载体，配合步进电机驱动的丝杠传动结构，在控制成本的前提下保证了运动过程的平稳性，各轴的行程限位位置预留了传感器安装位，可根据使用需求加装硬限位或者光电限位装置，避免运动超程造成的机械结构碰撞损坏。主轴安装座采用可调式锁紧结构，可根据加工刀具的长度、加工材料的厚度灵活调整主轴伸出长度，适配不同装夹高度的加工需求。设备的工作台采用栅格条状铝型材搭建，既可以通过T型槽螺栓搭配压块固定待加工工件，也可适配通用型台钳、专用夹具完成异形工件的装夹，栅格间隙可直接排出加工过程中产生的切屑，避免切屑堆积在工作台面影响加工平面度。走线位置均预留了足够的弯曲半径空间，运动过程中不会出现线缆拖拽、干涉运动轴走位的问题，各驱动电机的安装座均设计了调节腰型孔，可在后期维护时调整传动带或者丝杠的张紧度，降低长期使用后的传动间隙，保证加工精度的稳定性。这类小型设备在实际应用中，常被用于个性化文创产品定制、小型零件手板打样、教学场景下的数控加工实操演示，也可作为小型加工门店的补充设备，完成批量加工前的试样校验工作，其模块化的机架设计也方便使用者根据自身加工需求，对有效行程、驱动组件、加工模块进行升级改造，拓展设备的加工能力边界。
