桌面级Tonsen3040数控雕刻机路由结构

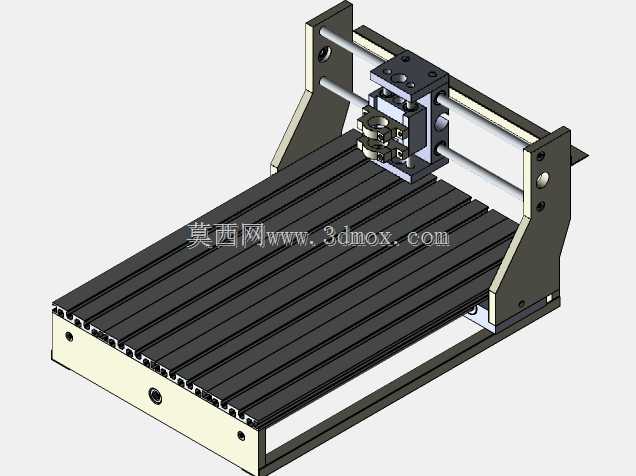

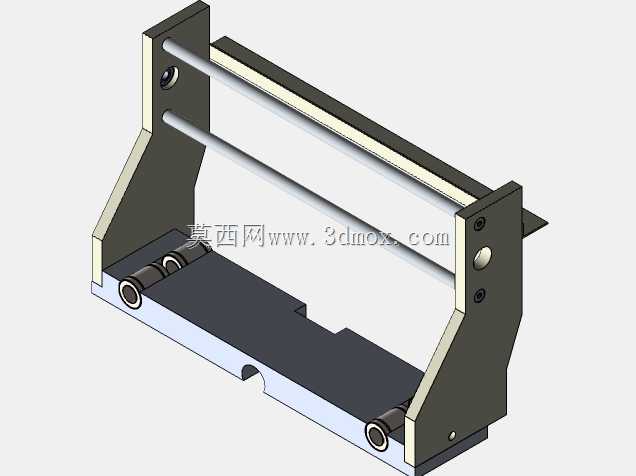

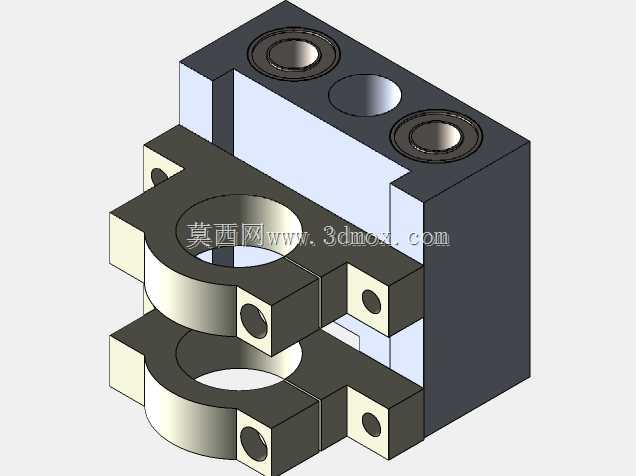

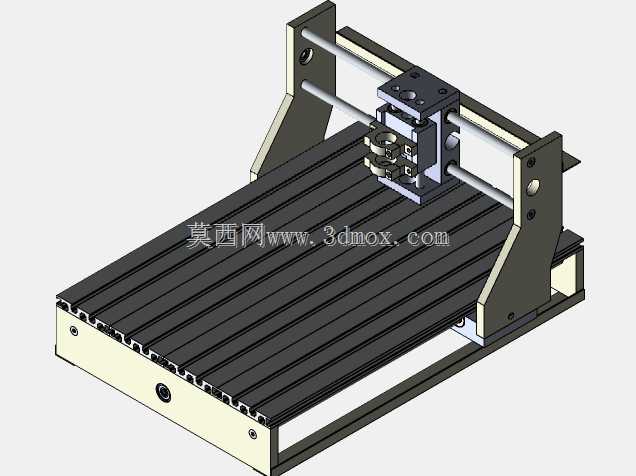

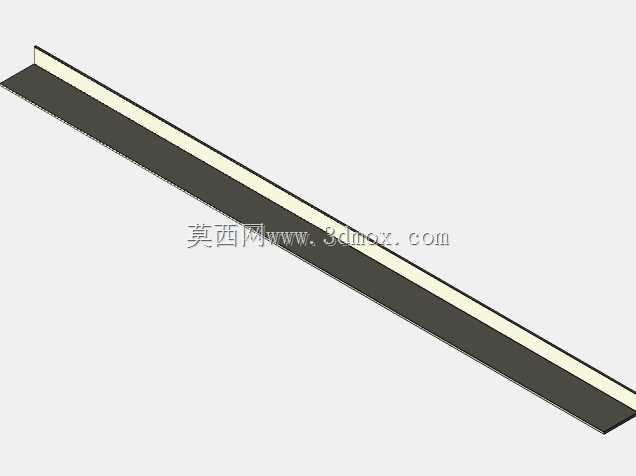

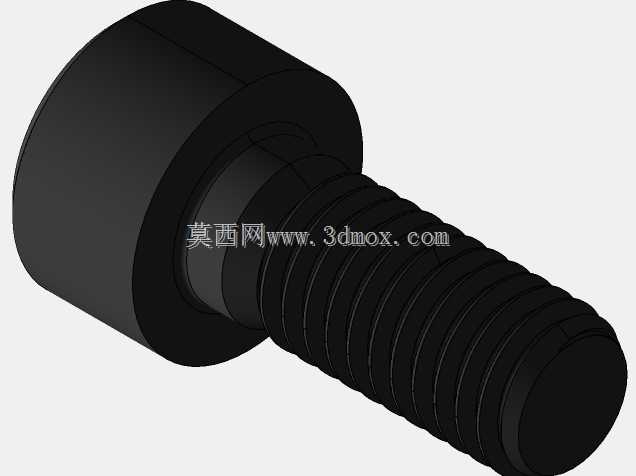

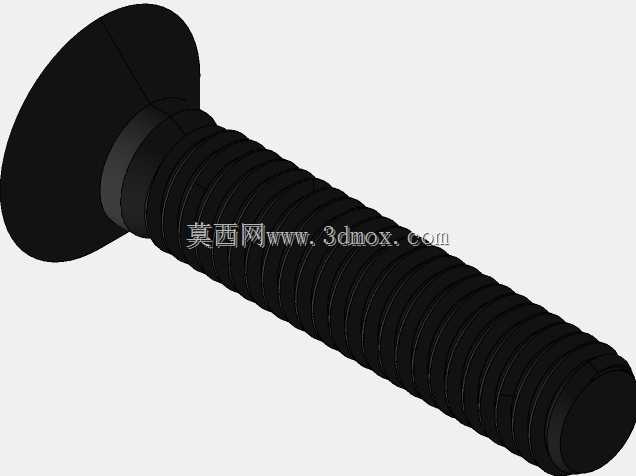

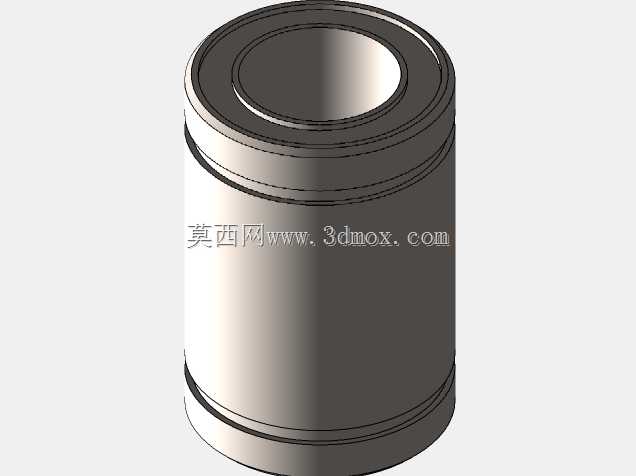

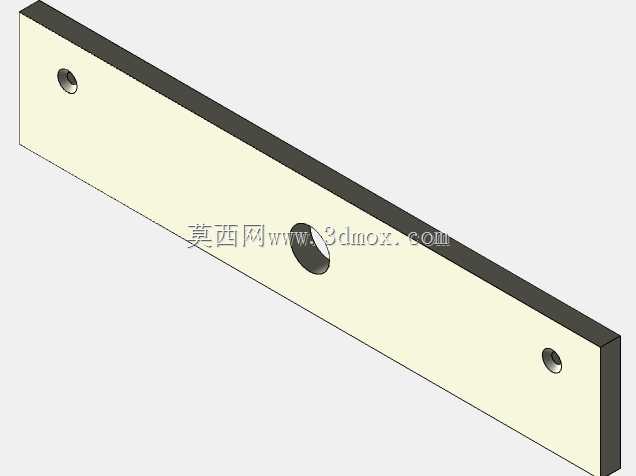

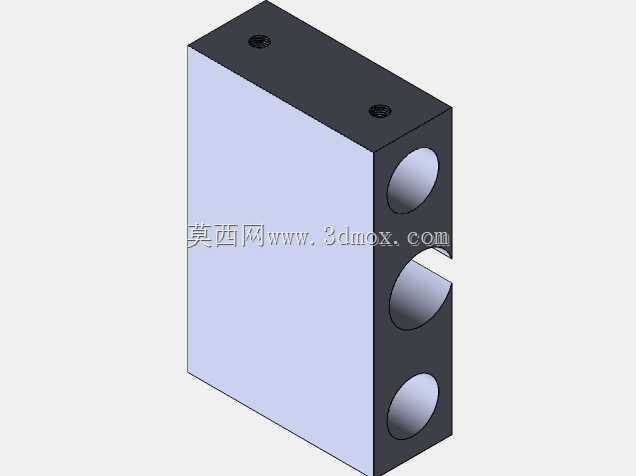

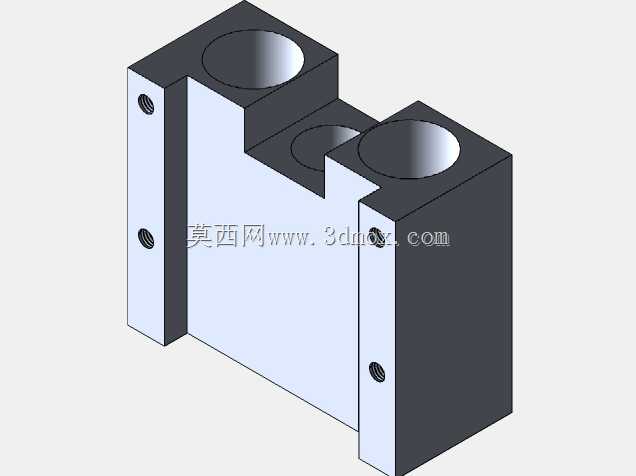

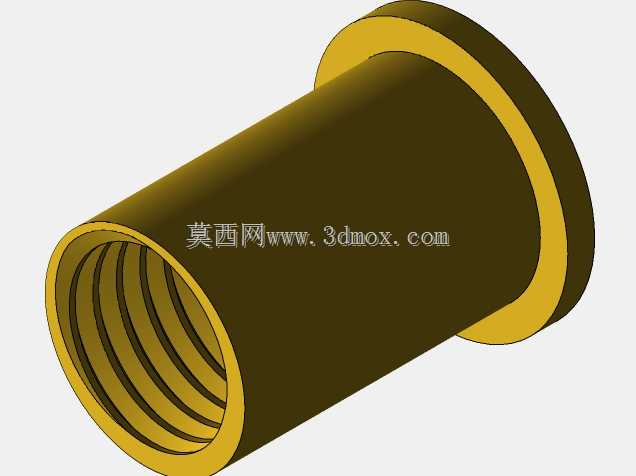

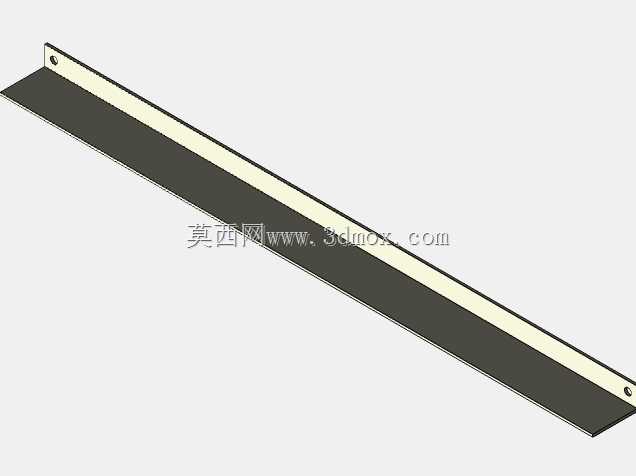

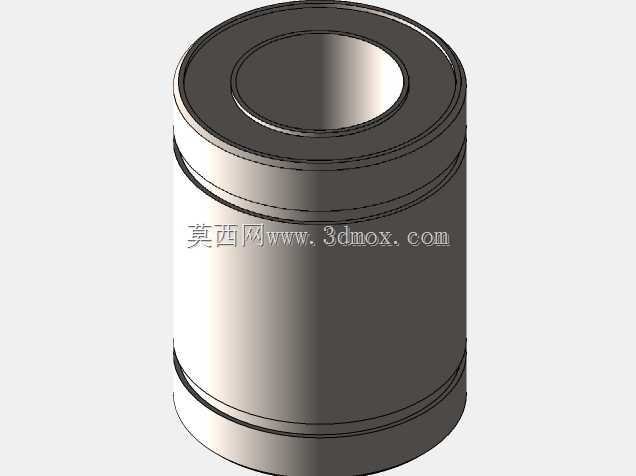

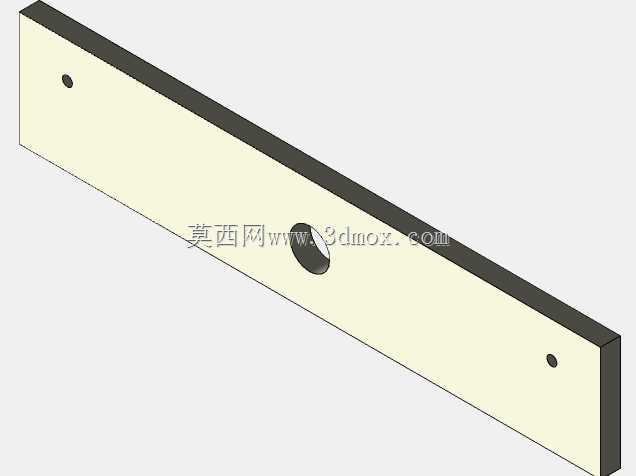

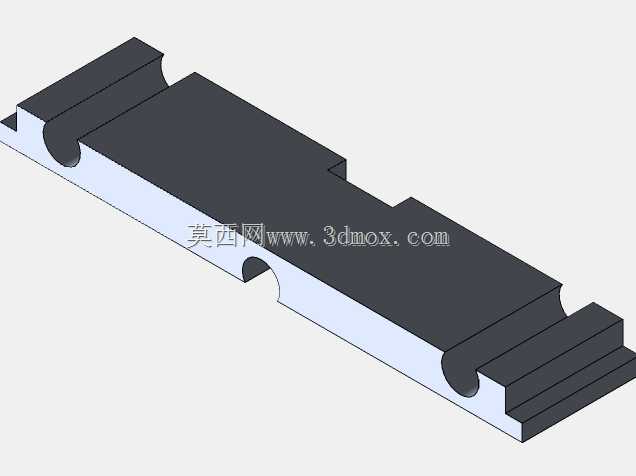

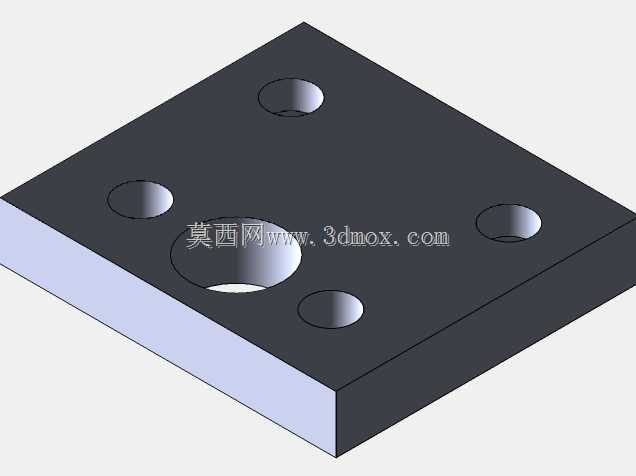

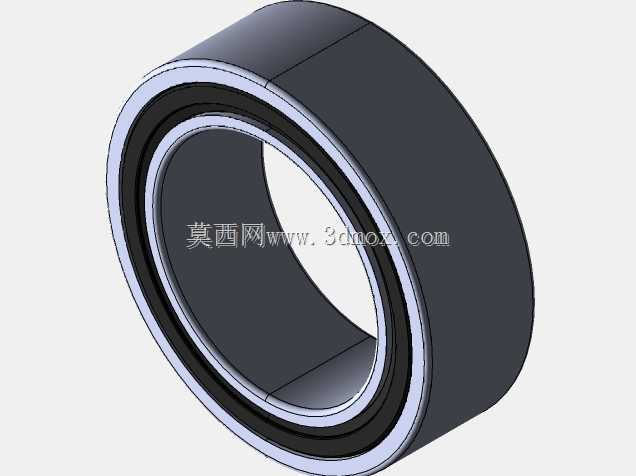

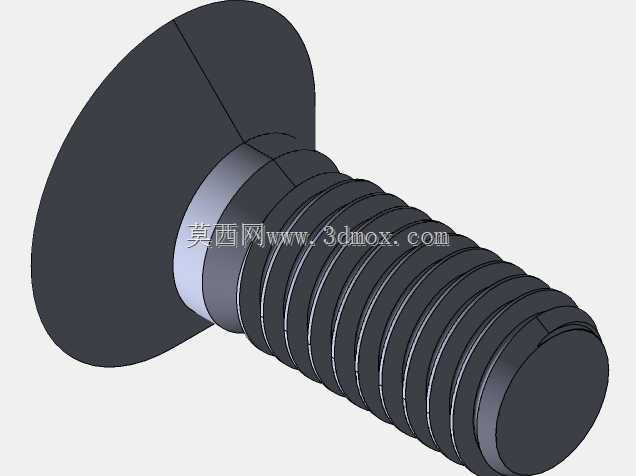

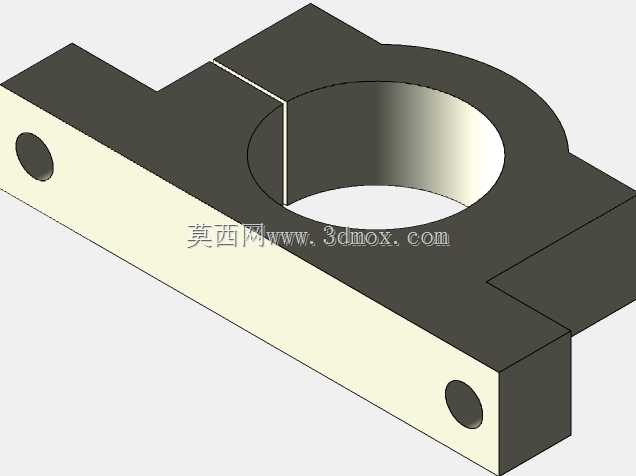

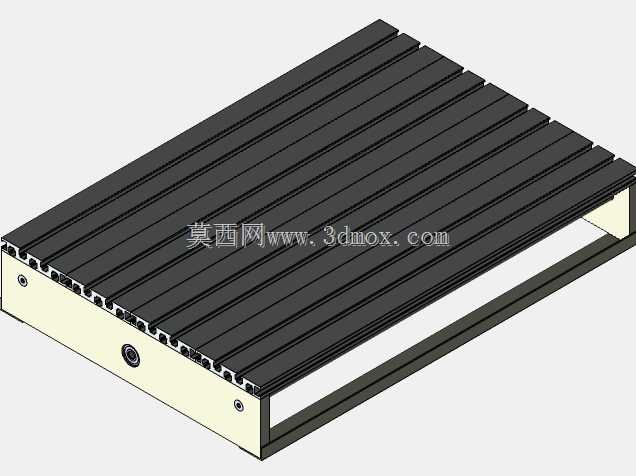

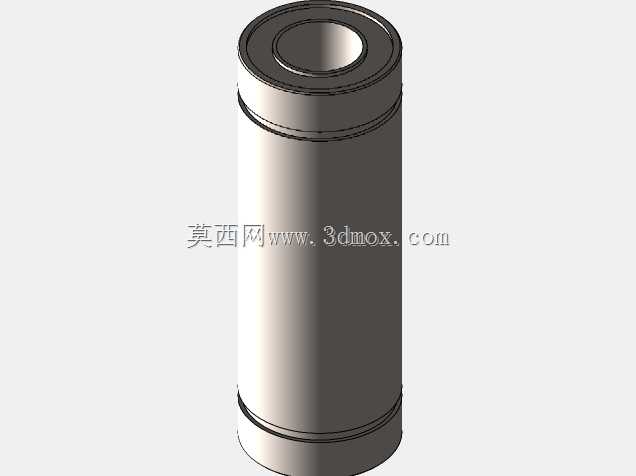

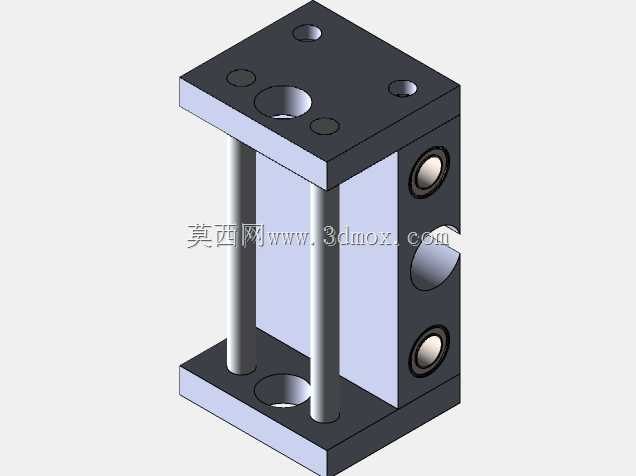

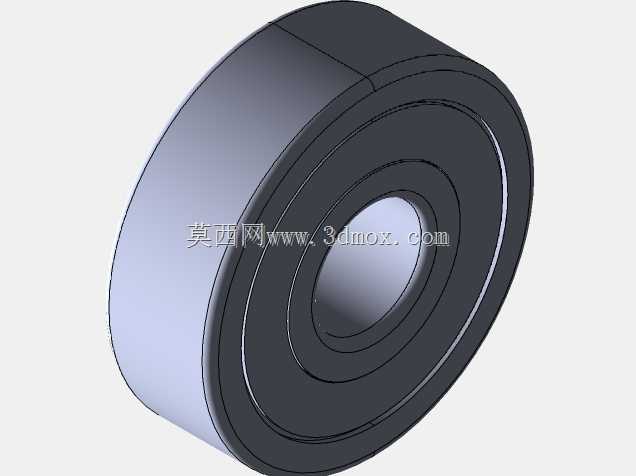

日常做小型工件加工、手板打样或者个性化文创产品刻制的场景里，这类小型龙门架构的数控雕刻路由设备一直是小工作室、个人DIY工坊的常用选型，区别于大型工业级雕刻设备的占地大、安装调试流程复杂，这款结构的设备主打桌面级部署，不需要额外做地基固定，普通承重合格的工作台面就能完成安装架设。从结构设计逻辑来看，整机采用双侧立式支撑搭配光轴导轨的传动架构，Y轴方向的长导轨固定在两侧立板上，搭载主轴的滑座可以沿X、Y两个方向做平面运动，下方带T型槽的铝型材工作台用来装夹待加工工件，Z轴方向的进给模块集成在滑座上，能带动加工主轴完成垂直方向的进给动作，整套传动的布局尽量压缩了非加工区域的空间占比，让有限的台面尺寸尽可能服务于有效加工行程。实际使用过程中，这套路由结构可以适配软金属、亚克力、密度板、PCB板等多种材质的加工作业，不管是做小型电路板的线路铣削、木质标牌的图案雕刻，还是小尺寸塑料零件的外形铣削都能胜任，对于需要对老旧同型号设备做部件替换、结构升级的从业者来说，这套完整的三维结构可以直接作为测绘参考，不用反复拆解现有设备测量尺寸，就能快速完成替换零件的建模出图。设计层面上，两侧的立式支撑板做了三角形加强筋结构，用来抵消主轴高速加工时产生的侧向振动力，避免长行程加工时出现支撑件形变导致的加工精度偏差，工作台的T型槽结构统一采用行业通用的槽宽标准，常规的压块、台钳这类装夹配件都可以直接适配，不需要额外定制装夹工装。安装边界方面，整机的外轮廓尺寸控制在桌面设备的合理区间，前后方向的进深不会超过普通工作台的常规深度，左右方向的宽度也能适配多数小户型工作室的台面布局，接线端口的位置预留在设备底座的侧方，不会和后方的墙面、挡板产生干涉，日常维护时拆开侧封板就能接触到传动部件和走线槽，不需要整机吊装拆解就能完成导轨润滑、同步带张紧这类常规保养作业。滑座部分的安装孔位做了通用化设计，后续如果需要更换更高功率的加工主轴，只要孔位匹配就能直接换装，不需要对滑座结构做二次加工改造，一定程度上拓展了设备的加工适配范围，工作台下方的底座采用空腔结构，既可以容纳驱动电路、步进电机这类电气部件，也能通过空腔结构吸收一部分加工产生的振动，降低设备运行时的共振传导。
