协作机器人末端气动偏心砂光执行套件

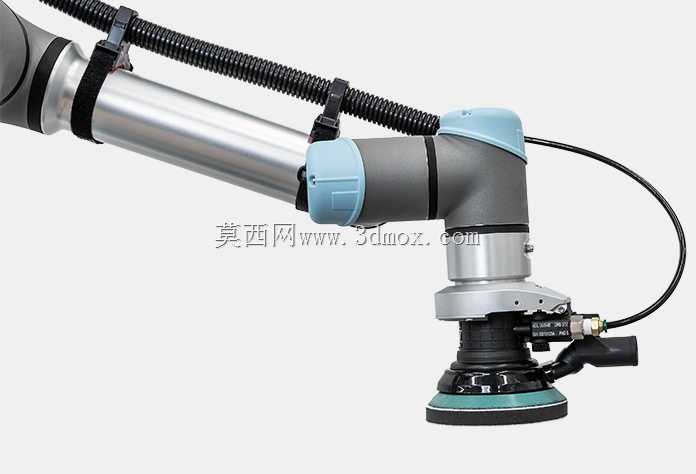

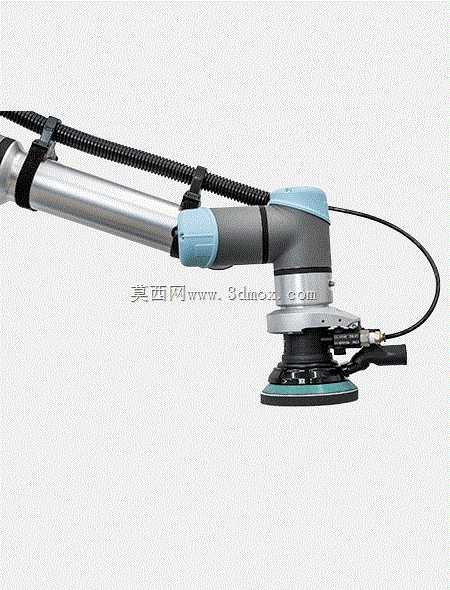

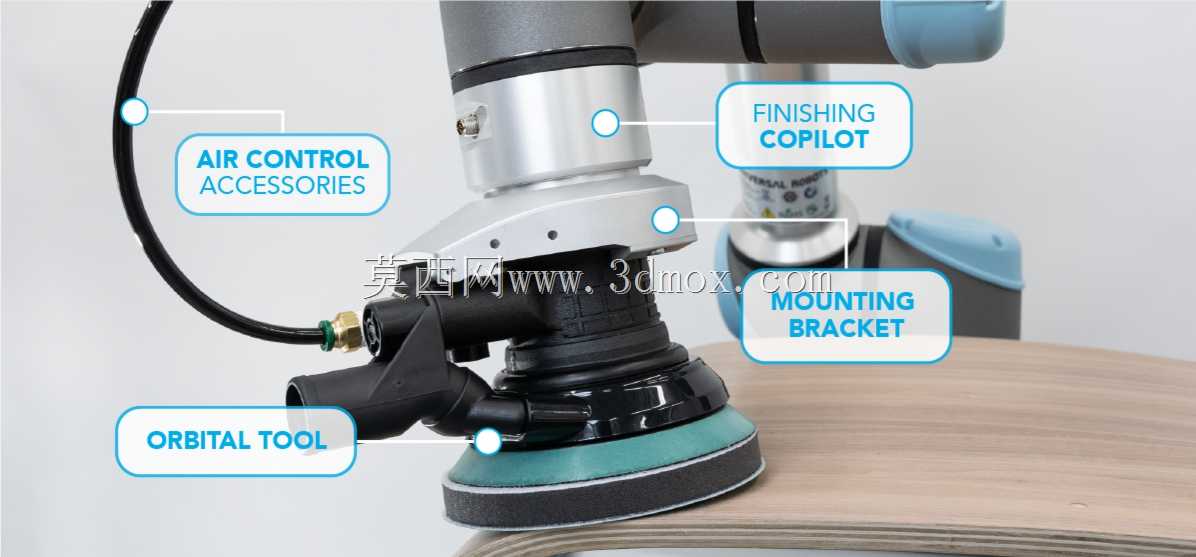

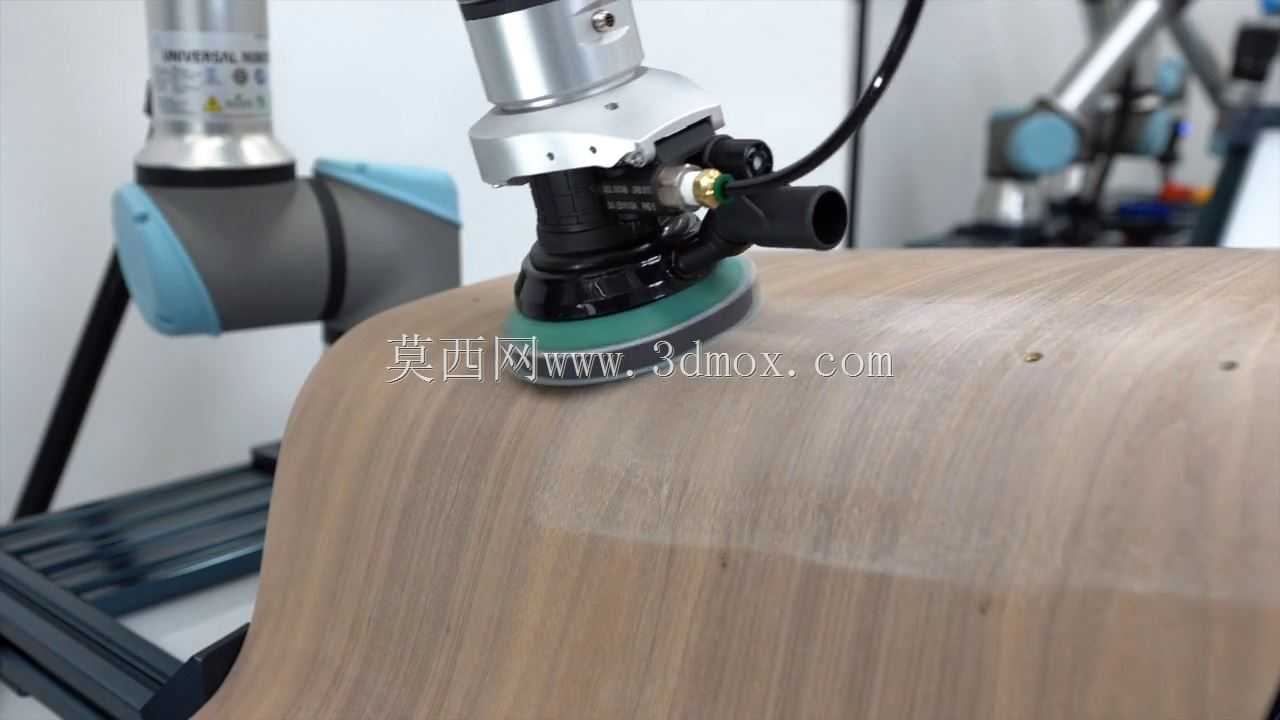

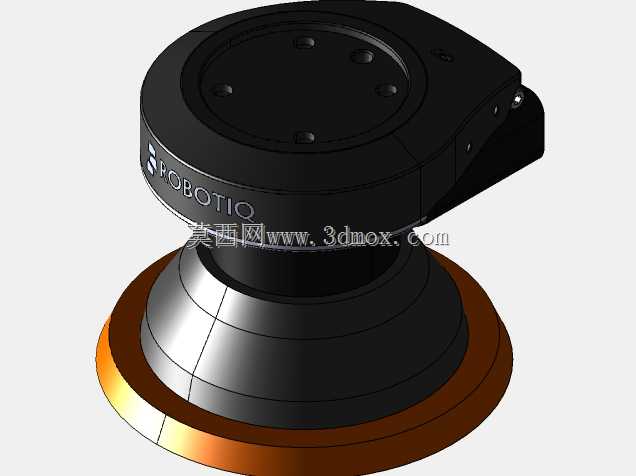

这套末端执行组件主要适配六轴协作机器人的自动化打磨工位，覆盖家具板材封边修磨、金属焊缝余高打磨、复合材料表面匀整、注塑件飞边去除这类需要恒定接触压力的作业场景，相比人工手持砂光机作业，能避免长时间高震动工况下的工人职业损伤，同时保证打磨轨迹的一致性，降低同批次工件表面处理效果的离散度。整套组件采用模块化拆分设计，核心执行单元为偏心轨道式气动砂光头，工作时磨盘做偏心圆周运动，磨料采用背绒式砂纸，可根据加工材质快速更换不同目数的磨片，磨盘边缘做了圆弧过渡设计，在处理曲面、边角位置时不会出现磕碰刮伤工件的问题。气动控制附件集成在执行组件侧方，直接通过快插气管接入工厂常规压缩空气气源，内置的气路调节结构可根据打磨工况调整输出转速与接触压力，不需要在机器人外部额外搭建复杂的气路阀组，减少工位布线布管的复杂度。安装支架采用法兰式连接结构，直接匹配主流协作机器人的末端安装孔位，安装面的形位公差控制在0.02mm以内，保证执行组件与机器人法兰的同轴度，避免高速运转时出现偏载震动，整套组件的外轮廓在机器人运动包络内做了圆角收边，防止轨迹调试过程中与周边工装、工件发生硬碰撞。设计阶段针对机器人末端的负载边界做了轻量化处理，主体结构采用高强度铝合金加工，在保证结构刚性的前提下控制整体重量，不会超出中小负载协作机器人的额定负载范围，同时所有气路走线都做了内嵌式排布，避免机器人运动过程中管线与工件、周边设备发生缠绕。末端还预留了力控辅助单元的安装位，可搭配对应的力控模块实现接触力的实时闭环调整，针对不同材质的打磨工艺匹配对应的压力参数，不需要反复人工调试打磨轨迹的下压量，大幅缩减新工件打磨工艺的调试周期，从原本数小时的人工示教调试压缩到数分钟即可完成参数匹配，适合多品种小批量的柔性打磨生产场景。磨头的偏心距参数经过多轮工况验证，在保证材料去除效率的同时不会留下过深的打磨纹路，减少后续抛光工序的工作量，气动马达的排气方向做了定向导流设计，避免打磨产生的粉尘被气流吹向机器人关节或者周边的检测元件，降低工位的防护维护成本。
