水下作业用三指夹持执行器结构设计

这款水下单自由度末端夹持器，核心服务于浅水及深水观测、水下运维、水下样本采集类作业场景，常搭载在小型观察级ROV、水下爬行作业机器人前端，替代人工完成高水压、低能见度、存在腐蚀风险的水下操作任务。从实际作业需求出发，该夹持器的夹持开口设定为30mm，可适配常规水下传感器固定、小型采样容器抓取、水下线缆整理、轻型作业工具夹持等常见任务，整体质量控制在500g左右，不会给搭载平台带来过多负载负担，适配多数小型水下机器人的前端负载阈值。防护等级达到IP68，可在长期浸水工况下稳定运行，内部传动结构做了密封隔离设计，避免水体、泥沙侵入传动副造成卡滞或腐蚀。

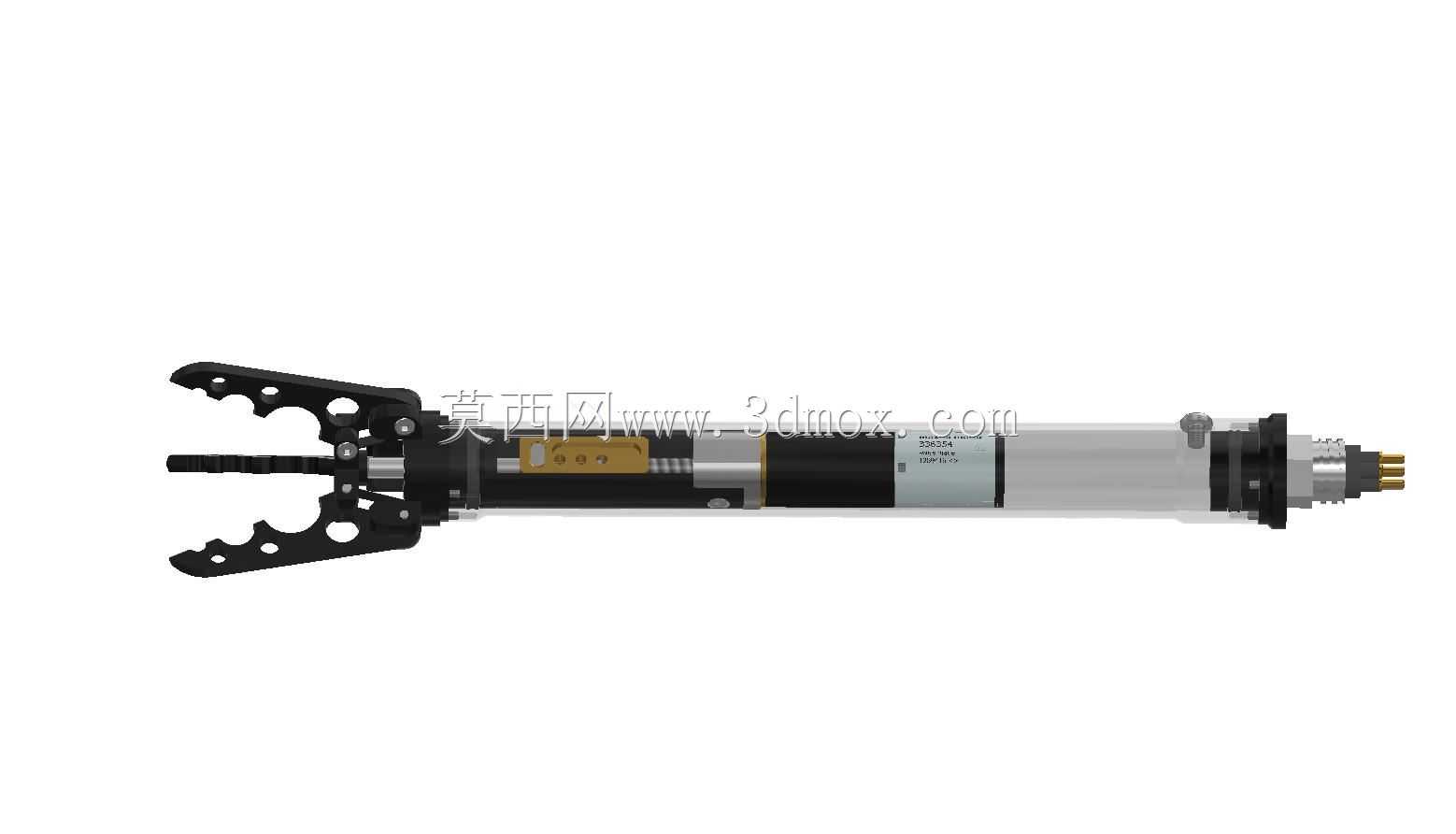

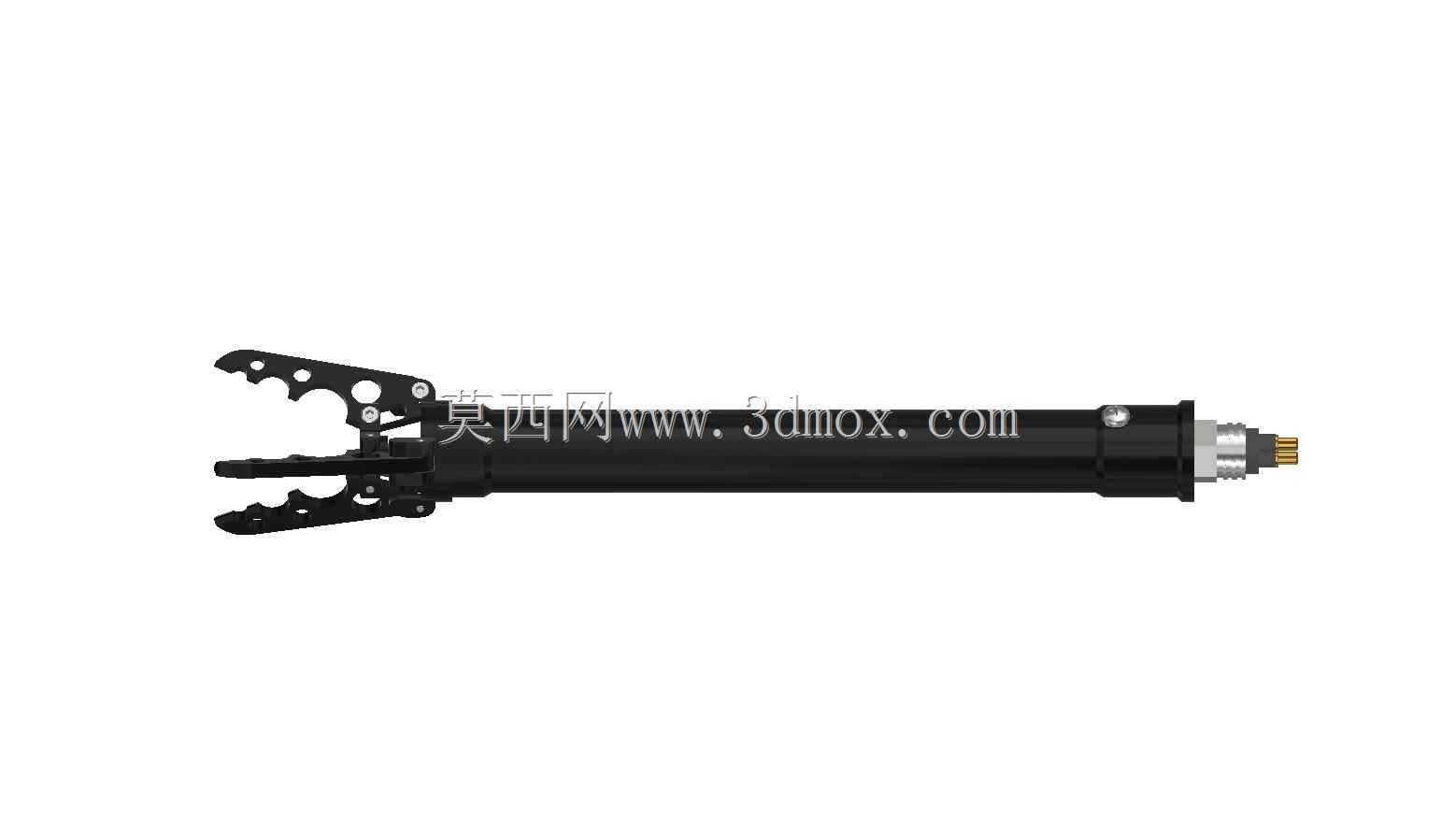

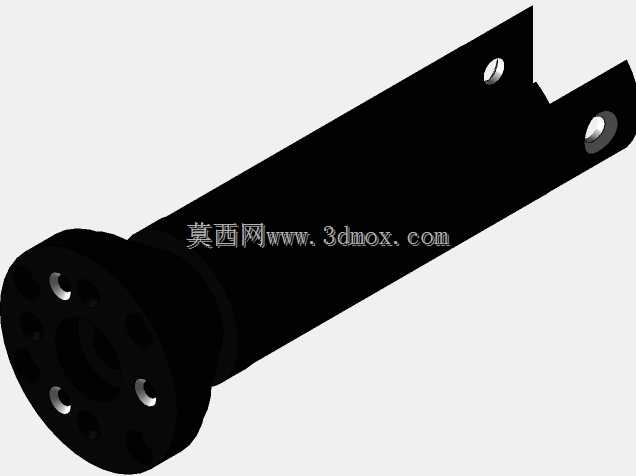

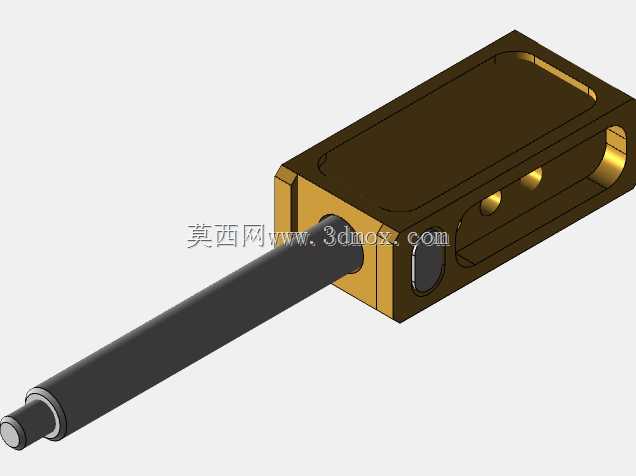

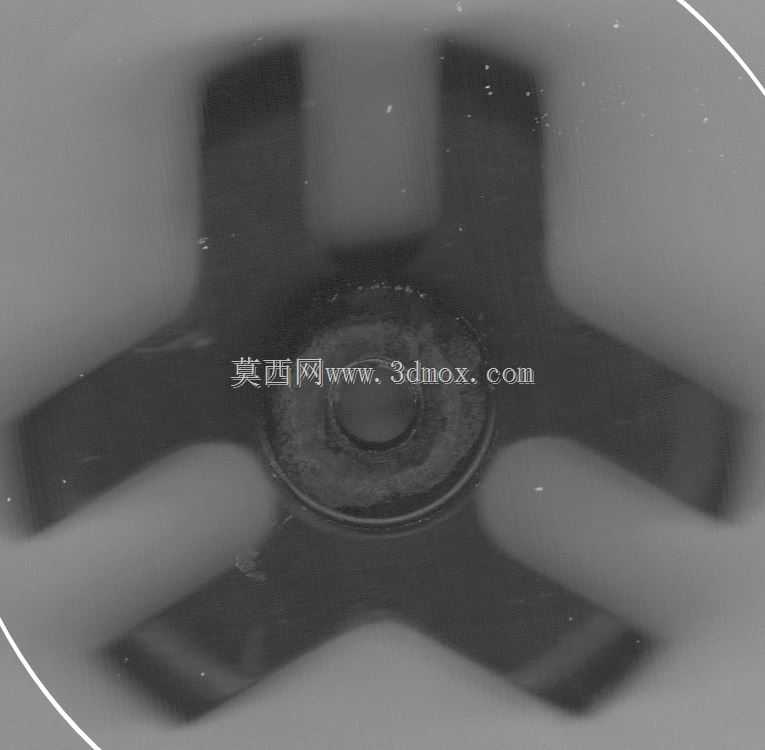

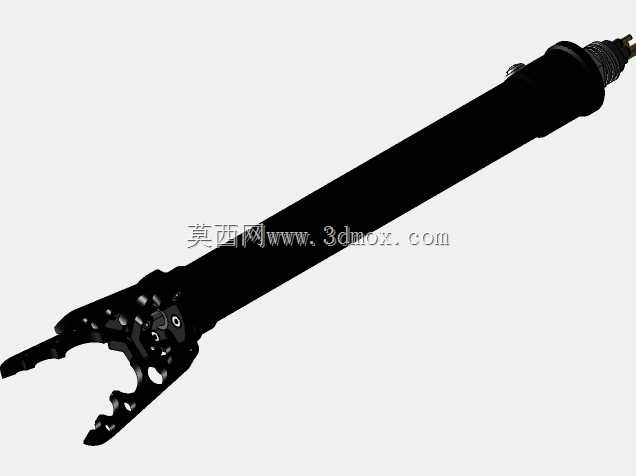

设计过程中优先考虑水下工况的可靠性，整体采用长筒式集成布局，将驱动、传动、夹持执行结构整合在同一筒状壳体内，减少外部走线与分体结构的密封风险点。三指对称布局的夹持端，相比两指夹持结构拥有更稳定的包络夹持效果，指端做了齿形防滑结构，在夹持表面光滑的水下物件时可提供足够摩擦力，避免水流扰动造成物件脱落。传动路径采用丝杠螺母配合径向密封的结构，将驱动端的旋转运动转化为指端的开合动作，传动效率高且反向自锁性好，在驱动停止供电时也能保持夹持力，不会出现被夹物件松脱的问题。

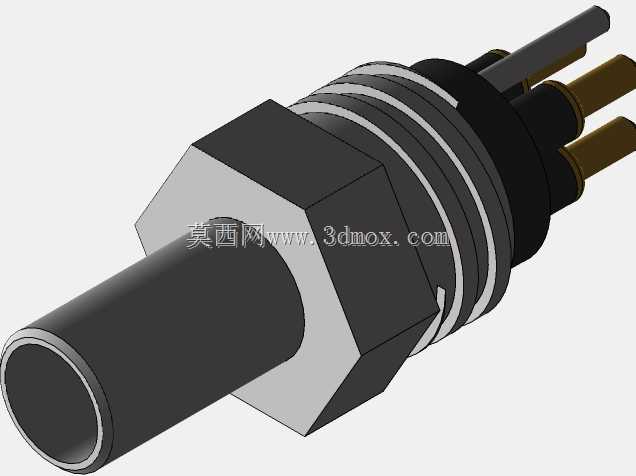

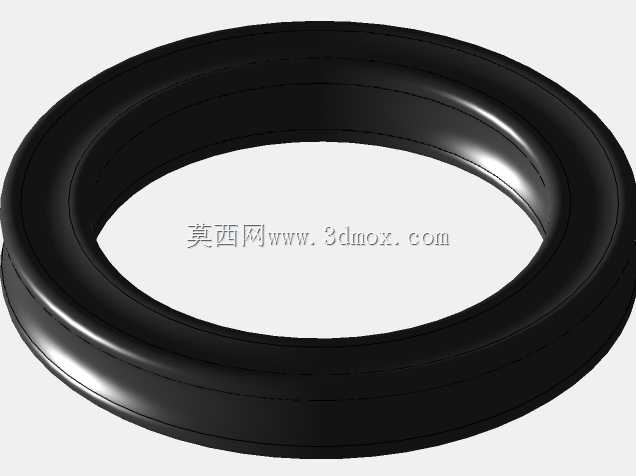

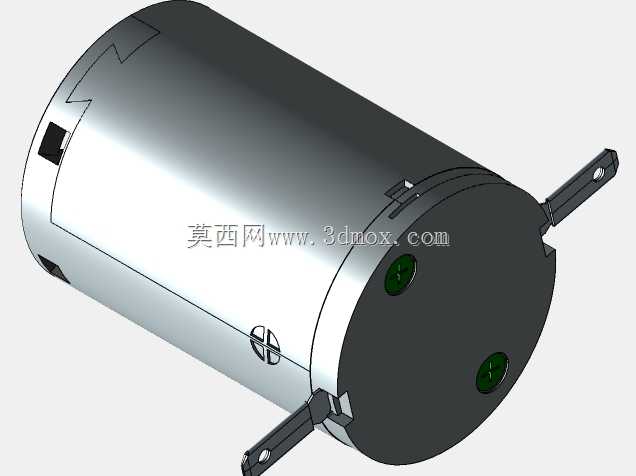

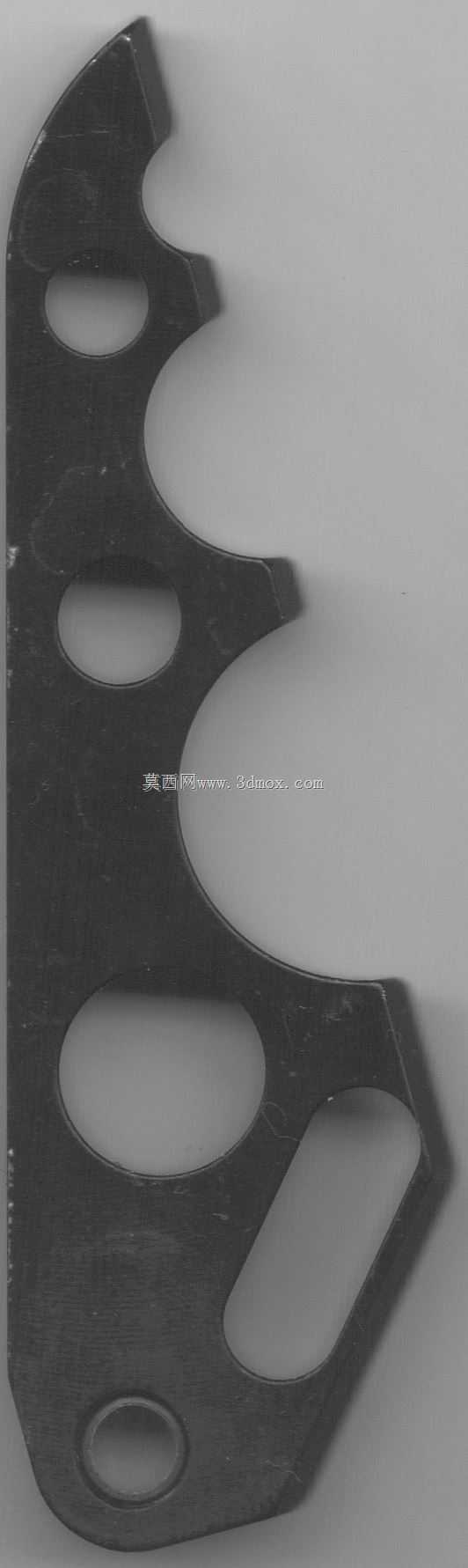

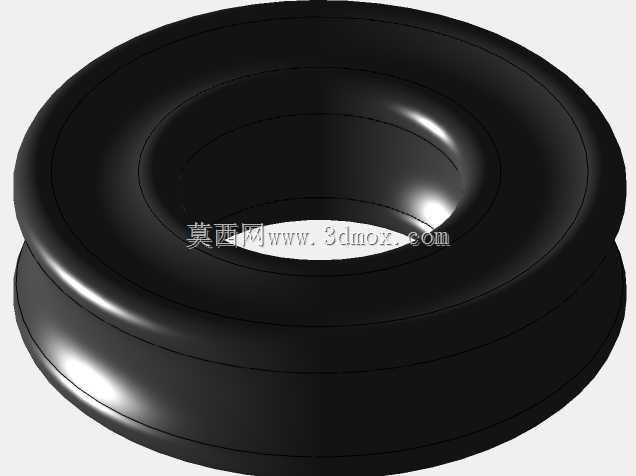

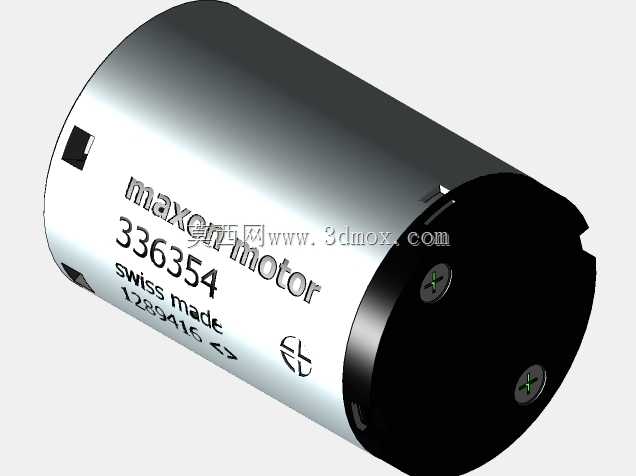

从安装适配角度看，该夹持器尾部采用标准水下连接器接口，可直接匹配多数小型ROV的前端工具安装位，筒身外径统一，方便配套安装固定卡箍，不需要对搭载平台做额外的结构改造。指端开合的行程控制与驱动参数做了匹配标定，开合过程中三指同步性一致，不会出现偏载夹持的情况。针对水下作业可能遇到的磕碰情况，夹持指采用高强度合金材质，在保证结构强度的同时控制整体重量，筒身表面做了硬质阳极氧化处理，耐海水腐蚀同时抗磕碰划伤。在结构细节上，所有活动配合面都预留了适配水下工况的配合间隙，避免低温环境下结构冷缩造成活动卡滞，密封件选用耐水耐老化的氟橡胶材质，长期浸水不会出现密封失效问题。驱动部分与传动部分做了隔热隔振处理，运行时的振动不会传递到夹持端，保证夹持动作的平稳性，即使在夹持易碎的水下样本或精密传感器时，也能通过驱动电流控制夹持力，避免夹损作业对象。
