倒置式紧凑型WCD倒齿轮箱结构设计

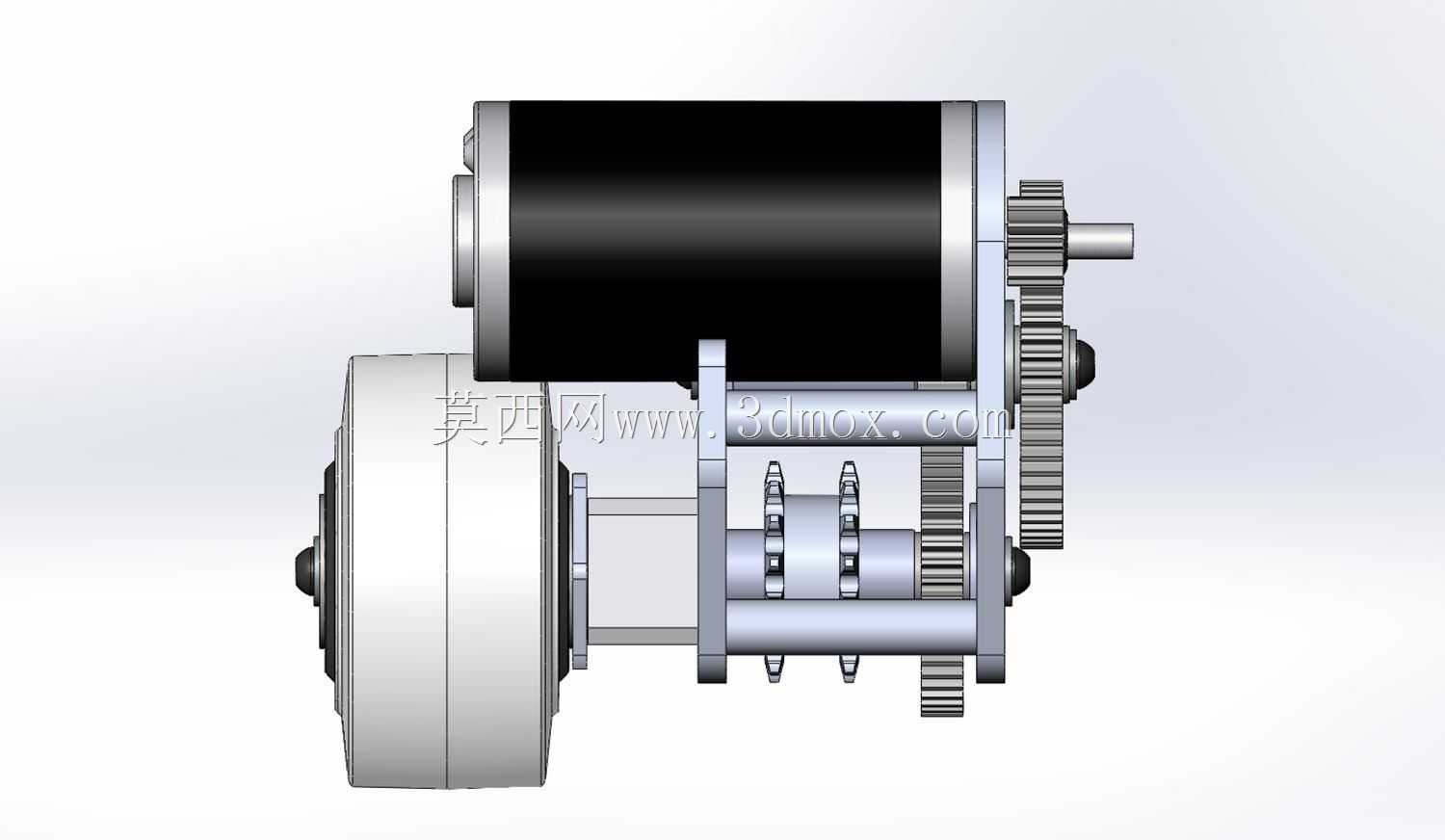

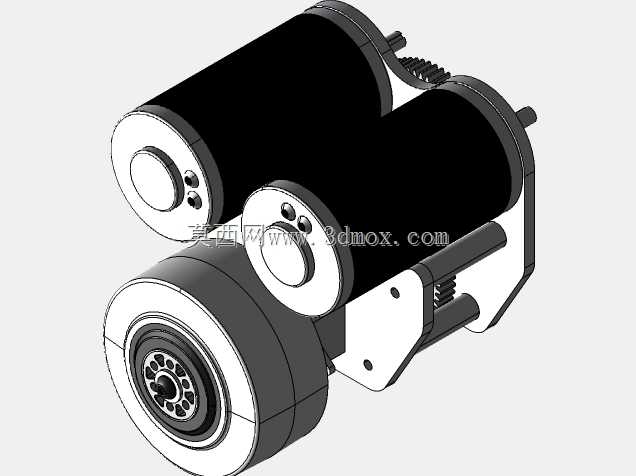

这款倒置布局的齿轮传动箱，最初是为小型移动底盘的动力单元适配开发的，核心解决传统正置齿轮箱占用底盘垂向空间过大的问题，在小型巡检机器人、短途代步载具、紧凑型AGV的动力系统中都有很高的适配价值。实际应用中，这类倒齿结构的传动箱可以把动力单元的安装位置下沉到车架基准面以下，给底盘上部的传感器安装、载物空间、电池排布留出更多有效余量，避免传统布局下动力单元凸起挤占上部可用空间的弊端。从结构设计逻辑来看，整个传动链采用多级圆柱齿轮啮合实现减速增扭，输入侧直接适配驱动电机的输出轴，通过不同齿数比的齿轮组逐级传递扭矩，最终将动力输出到行走轮端，传动比匹配轮端在常用行进速度下的扭矩需求，在常规行进速度区间内可以保证动力输出平稳，不会出现低速扭矩不足或者高速传动效率骤降的问题。设计过程中特意将轴承座的安装基准与箱体的安装面做了一体化的同轴度约束，避免分体式装配带来的累计公差，保证各齿轮轴的平行度控制在合理公差范围内，减少齿轮啮合过程中的偏磨、异响问题，延长传动组件的使用寿命。从安装边界来看，整个齿轮箱的轴向尺寸经过压缩，电机与齿轮组采用平行轴布局，没有额外的凸起结构，安装孔位统一布置在箱体的侧基准面上，适配底盘的安装梁间距，不需要额外做转接支架就可以直接固定在常规规格的底盘车架上。齿轮啮合侧预留了合理的润滑脂存储腔，不需要额外配置复杂的油路润滑结构，日常维护只需要定期补充润滑脂即可，适合维护条件有限的户外移动设备使用。输出轴端直接对接行走轮的安装法兰，减少了中间的传动连接环节，降低了动力传递过程中的损耗，同时也减少了故障点。整个箱体的受力路径经过优化，齿轮啮合产生的径向力直接通过轴承传递到箱体的加强筋结构上，避免薄壁位置长期受力出现变形，保证长期运行下的齿轮啮合精度不会出现明显衰减。
