航模用带安装座V2 2836无刷动力电机

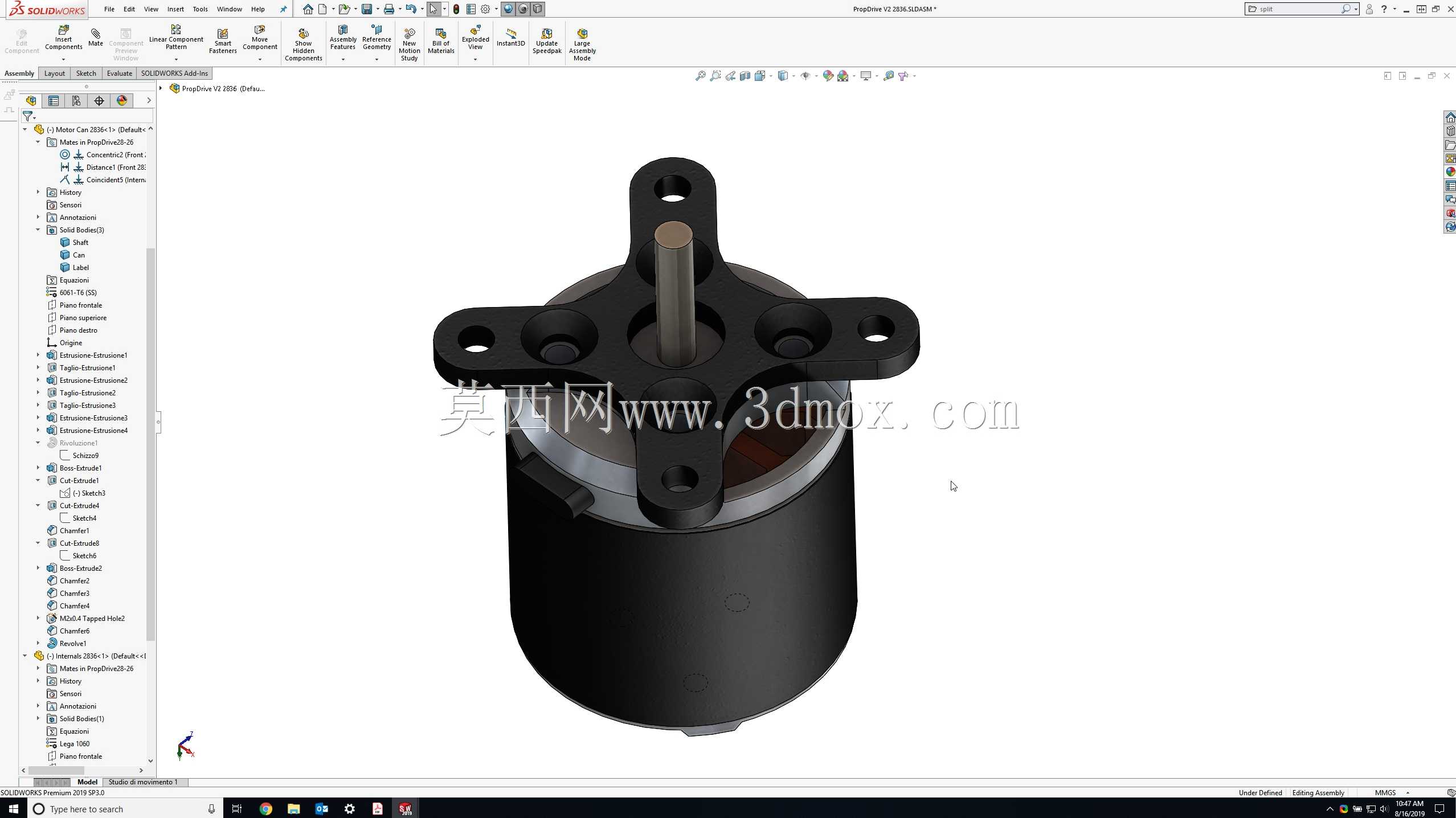

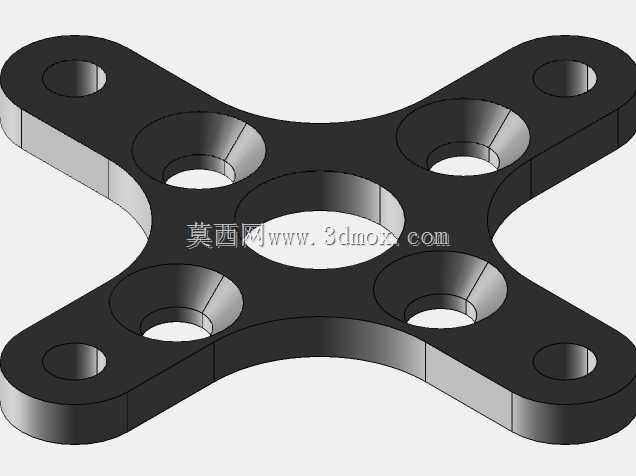

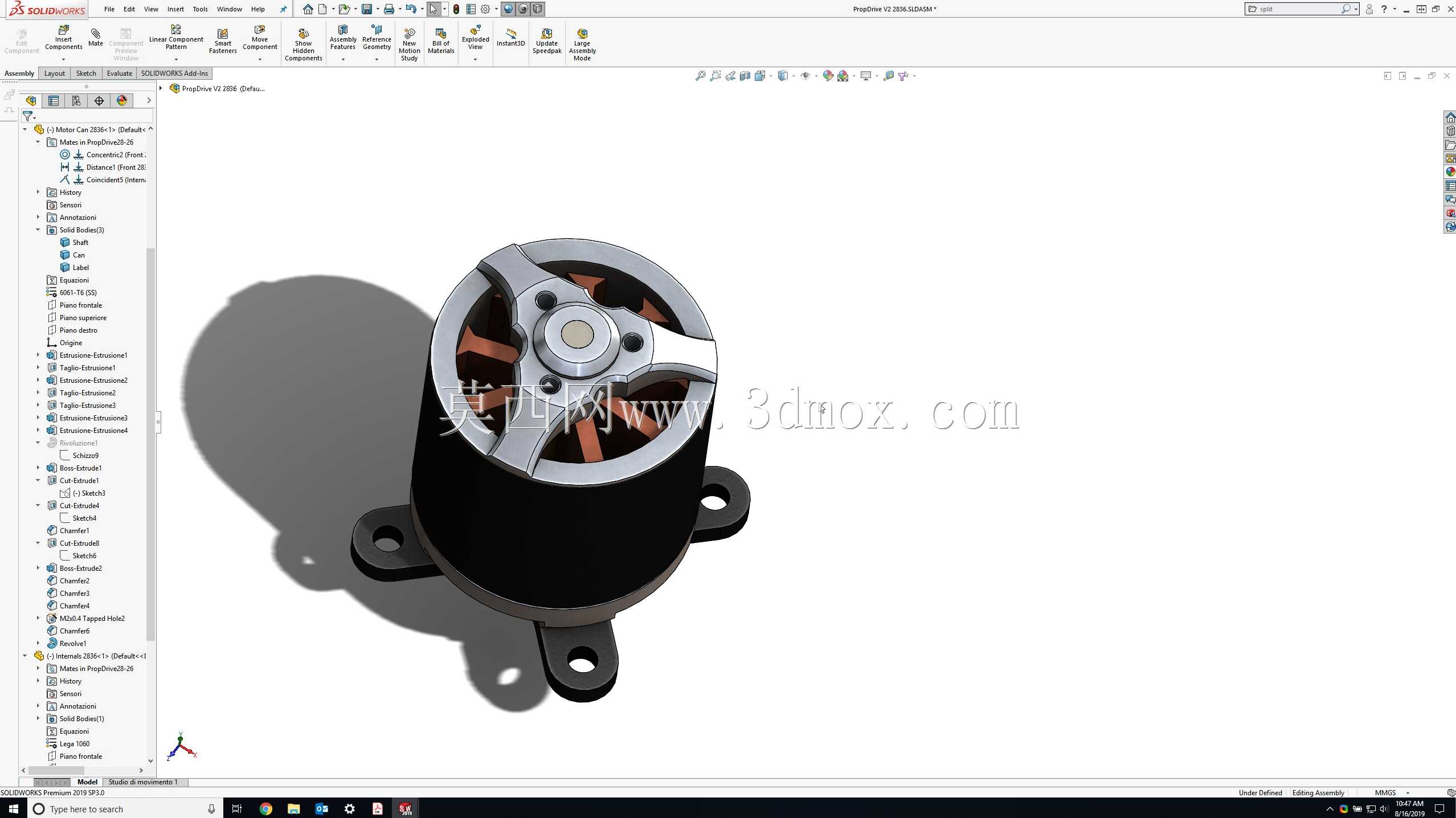

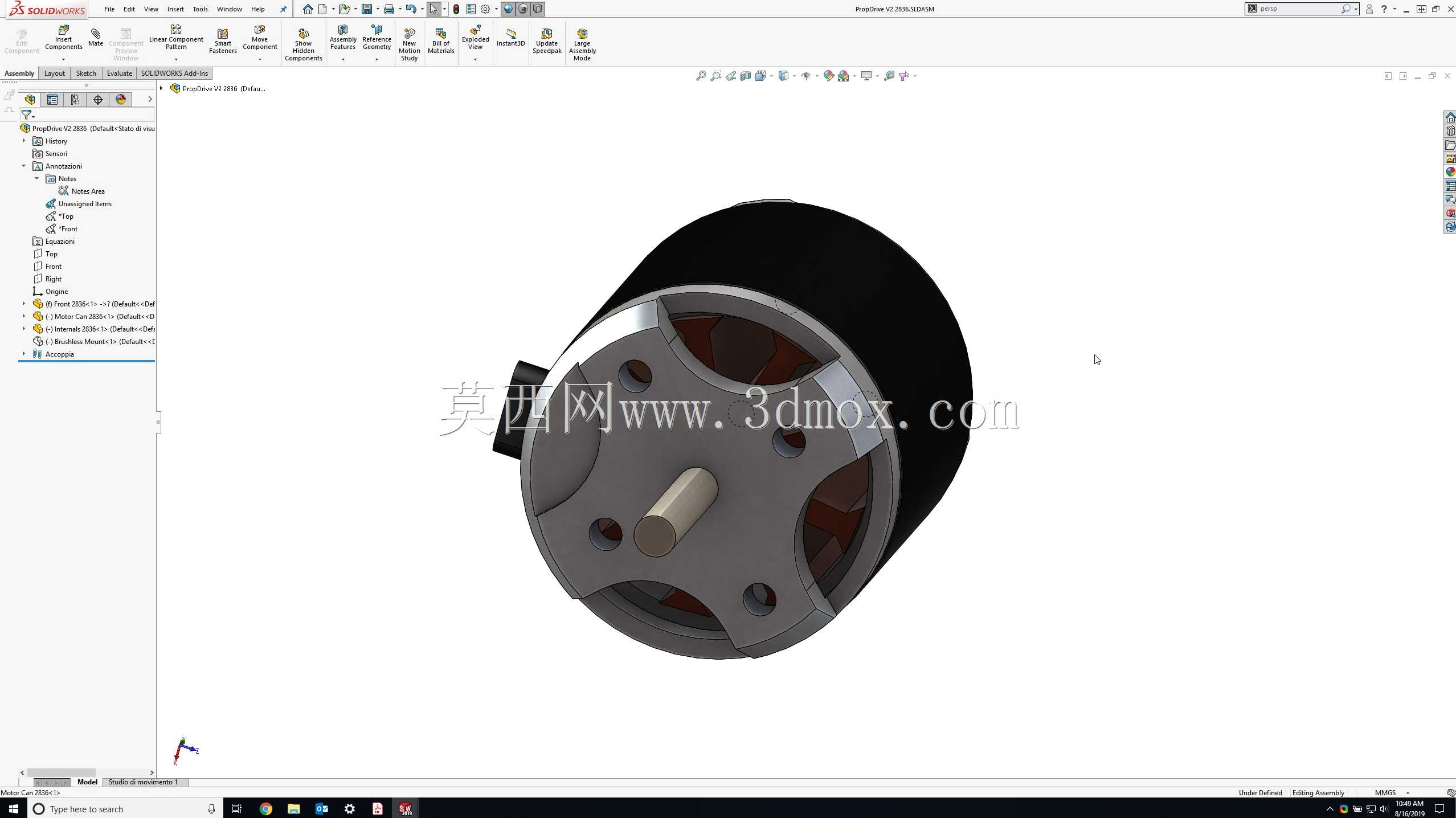

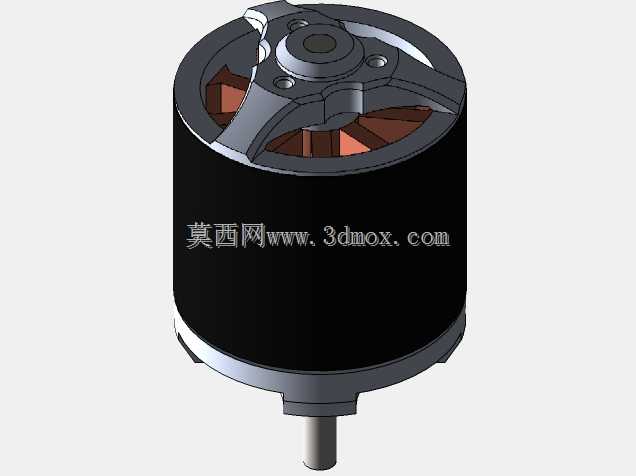

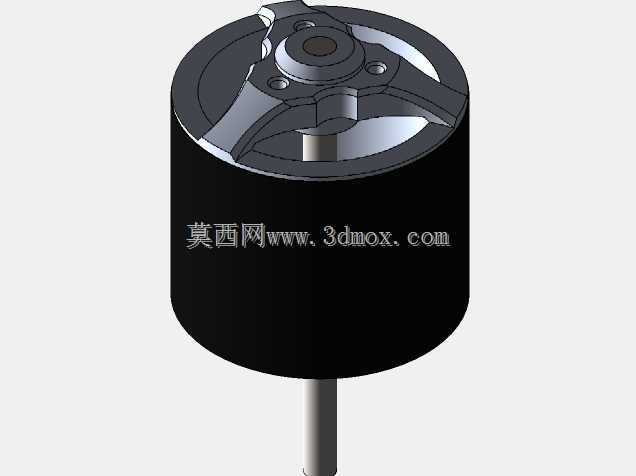

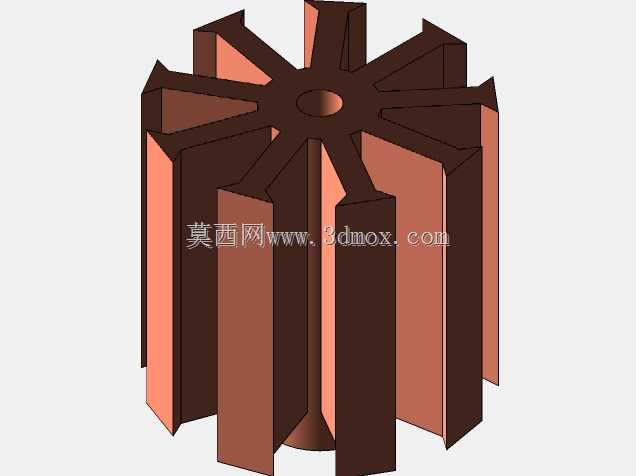

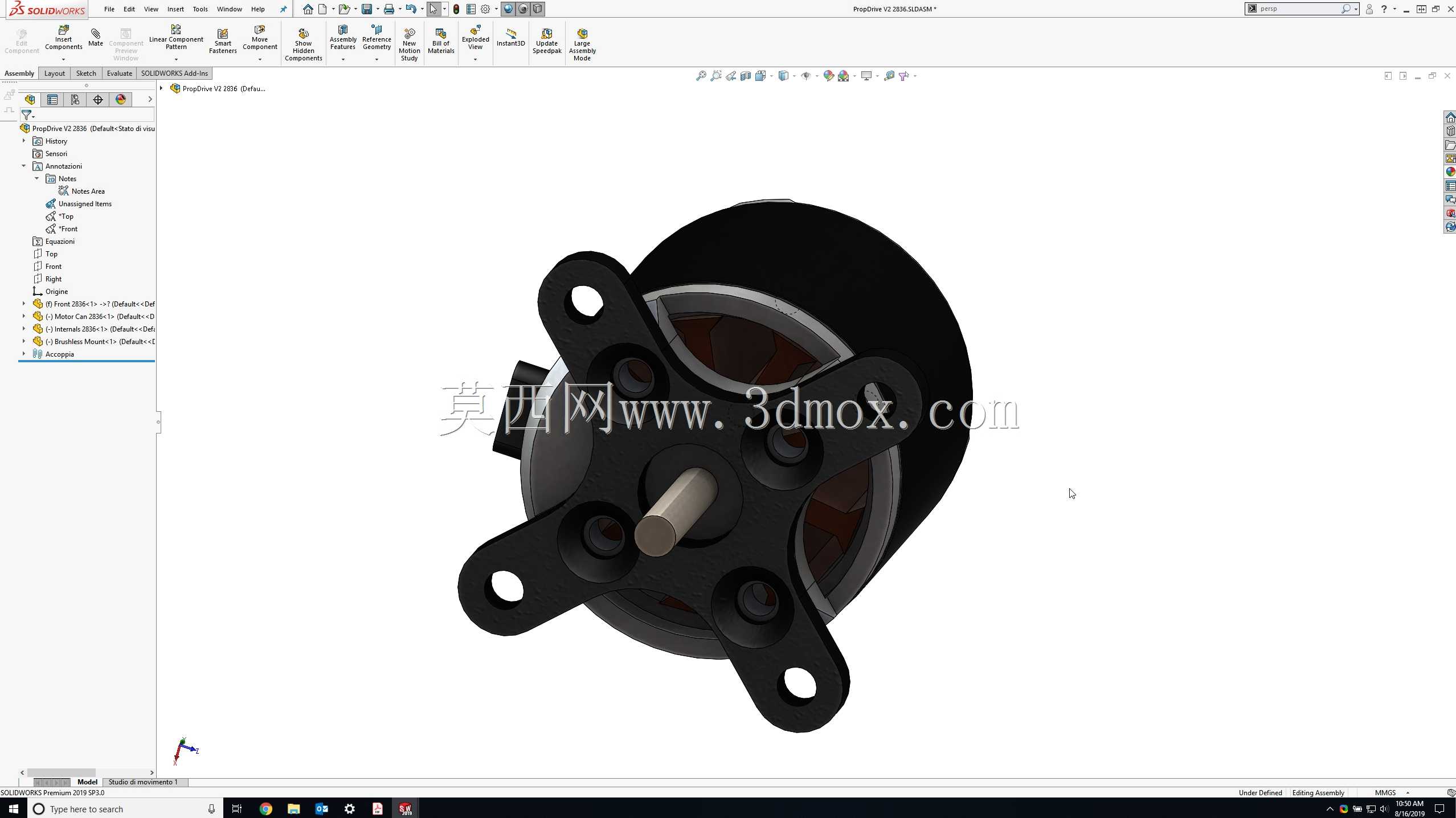

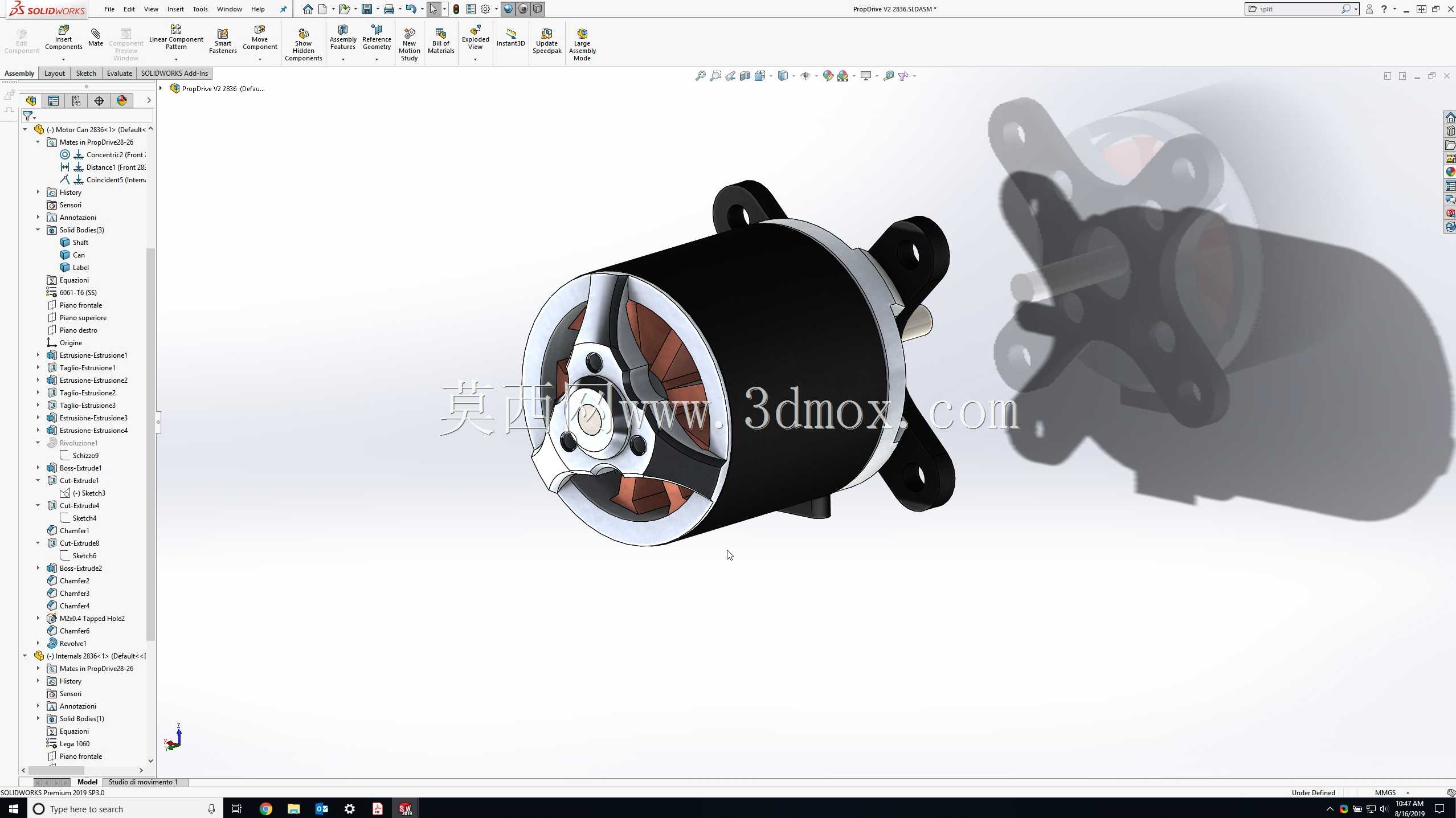

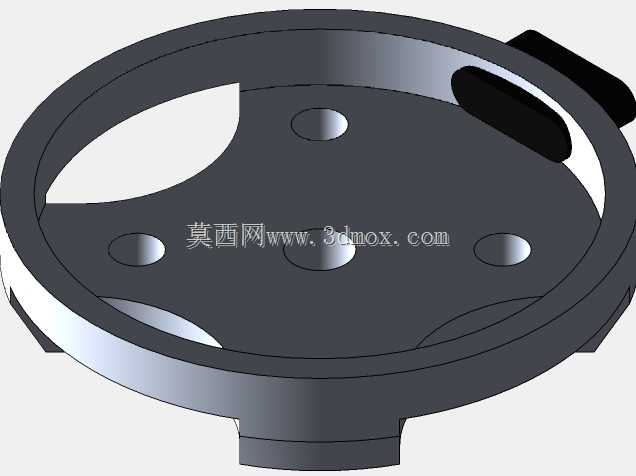

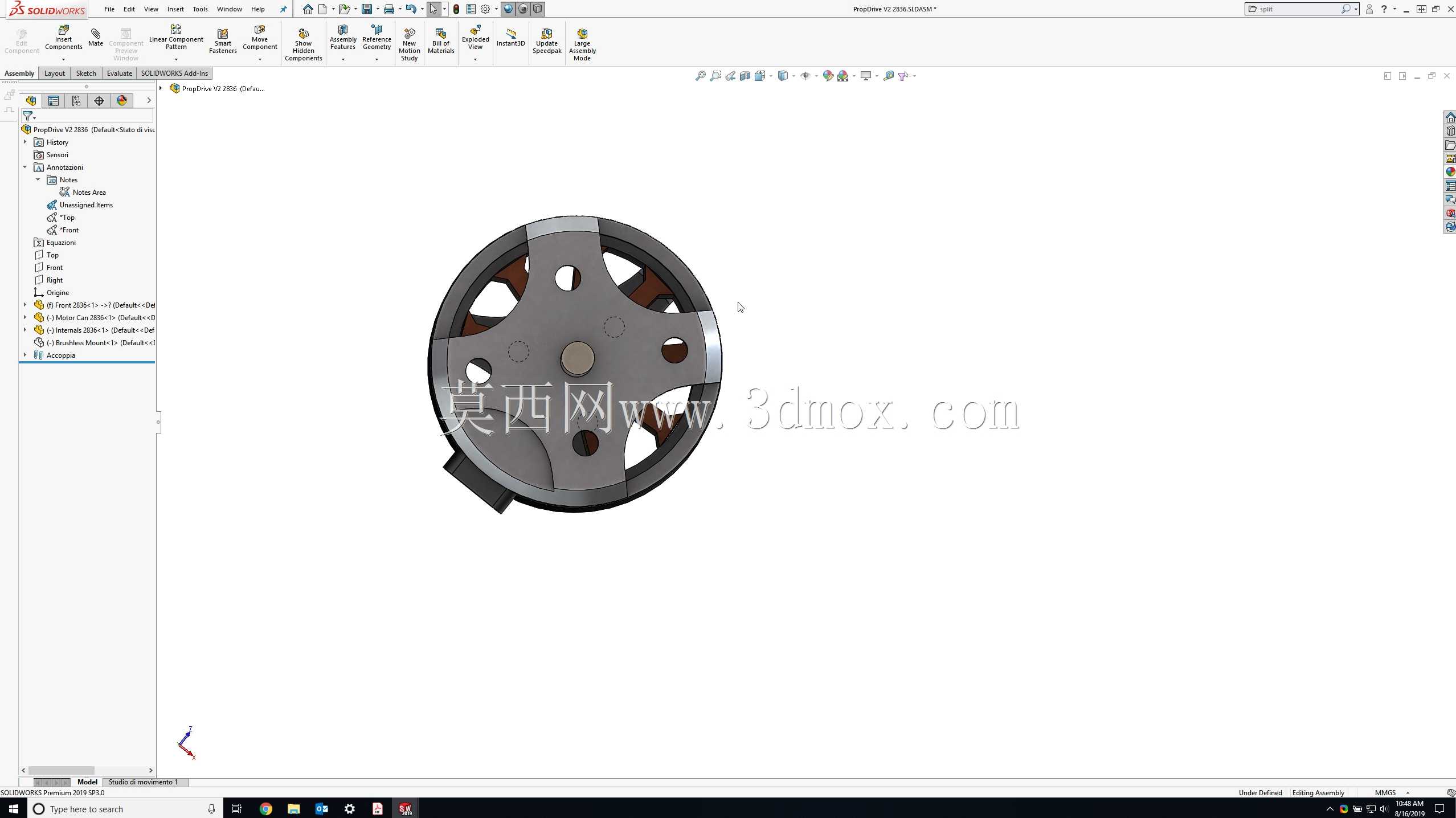

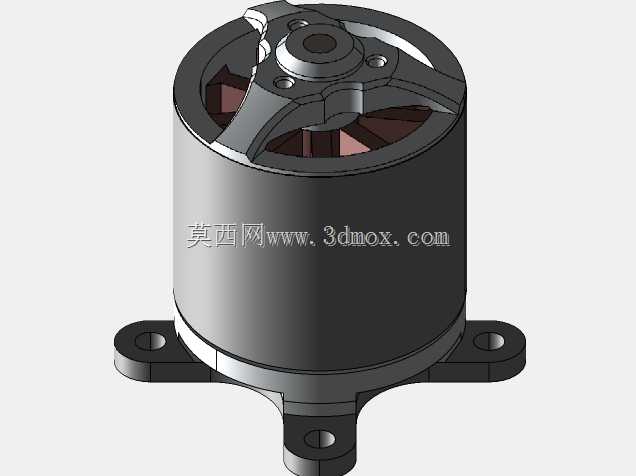

这款无刷动力单元主要面向小型固定翼航模、多旋翼无人机的动力系统配套场景，作为螺旋桨的直接驱动部件，承担电能到旋转机械能的转换输出，为飞行器提供爬升、巡航、机动动作所需的推力输出。从结构设计来看，主体采用筒式外壳布局，前端集成一体化安装法兰，相比初代同规格产品调整了前后端盖的外形轮廓，适配V2版本的外观视觉特征，同时兼顾了轻量化与结构强度的平衡，外壳表面做了散热筋结构预留，能够在高转速持续运行时快速散出绕组产生的热量，避免磁钢高温退磁、绕组绝缘层老化的问题。安装边界方面，前端安装面的16mm与19mm孔位严格按照航模常用安装孔距设计，能够直接适配多数主流航模机身的电机座安装位，无需额外做转接件加工；后端三个安装孔位做了位置公差预留，适配不同厂商生产的电调安装座、整流罩的配套安装需求，安装孔的中心间隔为32.5mm，这个尺寸是参考市面上多数28系列航模电机的通用安装规范设定的，能够覆盖绝大多数小型航模的安装适配场景。设计过程中优先保证了安装孔位的位置精度，因为对于航模动力安装来说，孔位偏差会直接导致电机轴与机身轴线不同心，运行时产生额外振动，不仅会降低螺旋桨的推进效率，还会加速轴承磨损，甚至引发机身共振影响飞行稳定性。绕组部分采用常规的三相星形连接布局，适配航模常用的无刷电调驱动，输出轴采用标准航模输出轴径，能够直接适配市面上多数折叠桨、固定桨的桨夹安装，无需额外更换输出轴配件。整体结构做了轻量化处理，在保证安装座结构强度的前提下尽可能削减了非受力区域的材料厚度，降低动力端的自重，提升飞行器的推重比表现。端盖部分采用卡扣加粘接的固定方式，既保证了装配的便捷性，也能在高转速运行时避免端盖松脱的风险，轴承位做了同轴度公差控制，保证转子运行时的跳动量在允许范围内，降低运行噪音与振动。
