37mm直径减速比30微型直流金属齿轮马达

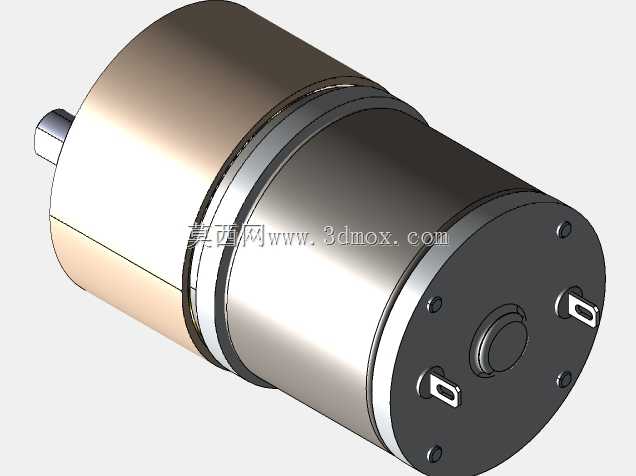

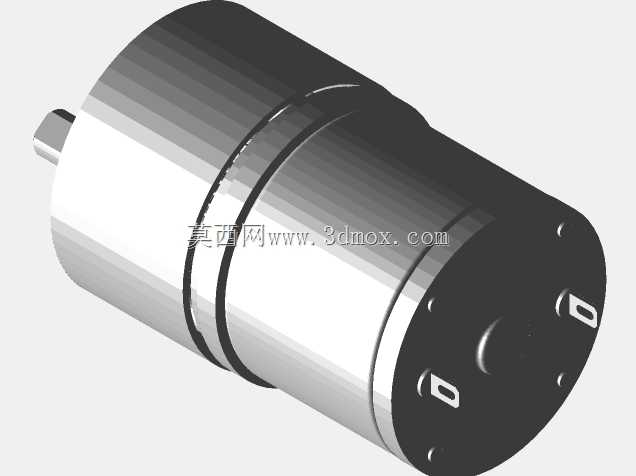

　　这款带37mm直径齿轮箱的刷式直流减速马达，在小型自动化执行场景里适配性极强，常被用于小型输送线的驱动辊、智能售货机的货道推送机构、家用小型电器的动力输出端，还有桌面级小型工装的动力单元，这类场景对动力输出的扭矩密度、安装空间占用都有比较严苛的要求，普通无减速的直流马达空载转速高但输出扭矩不足，很难直接驱动带负载的执行机构，搭配减速齿轮箱之后就能在低转速区间输出足够的扭矩，匹配多数轻载执行机构的转速需求。从结构设计来看，这款马达采用同轴式布局，输出轴与马达转子轴线重合，能最大程度压缩径向安装尺寸，齿轮箱端的安装法兰预留了均匀分布的安装孔位，方便直接通过螺栓固定在设备安装板上，不需要额外设计转接固定件，能减少结构设计的额外工作量。

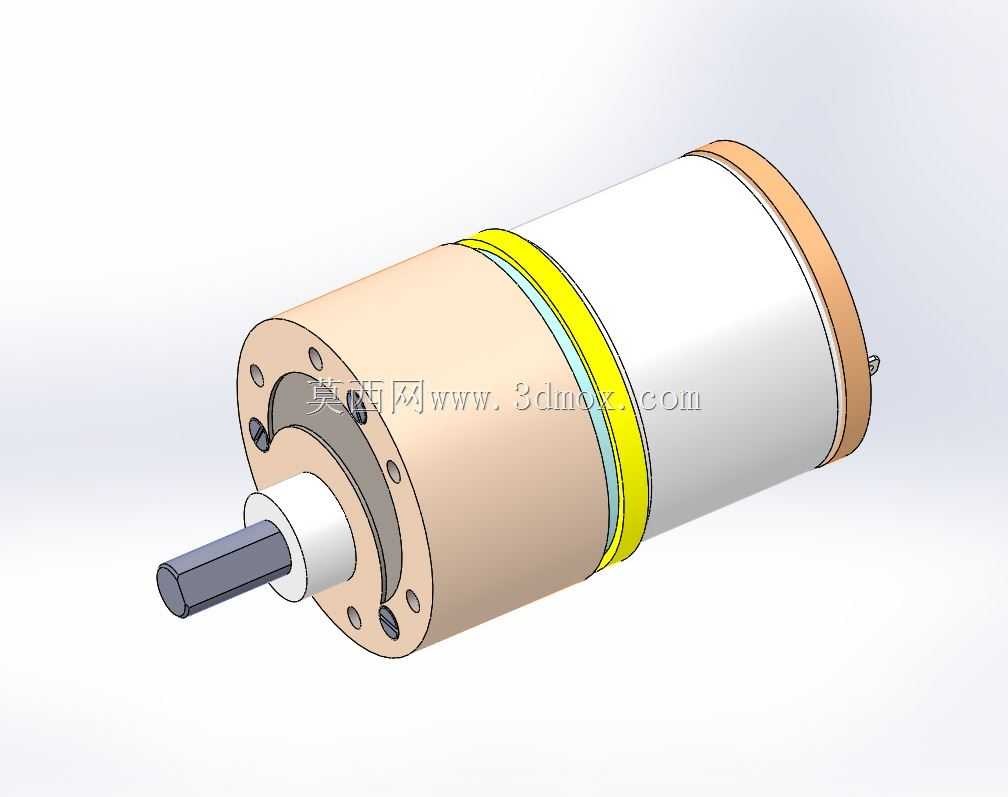

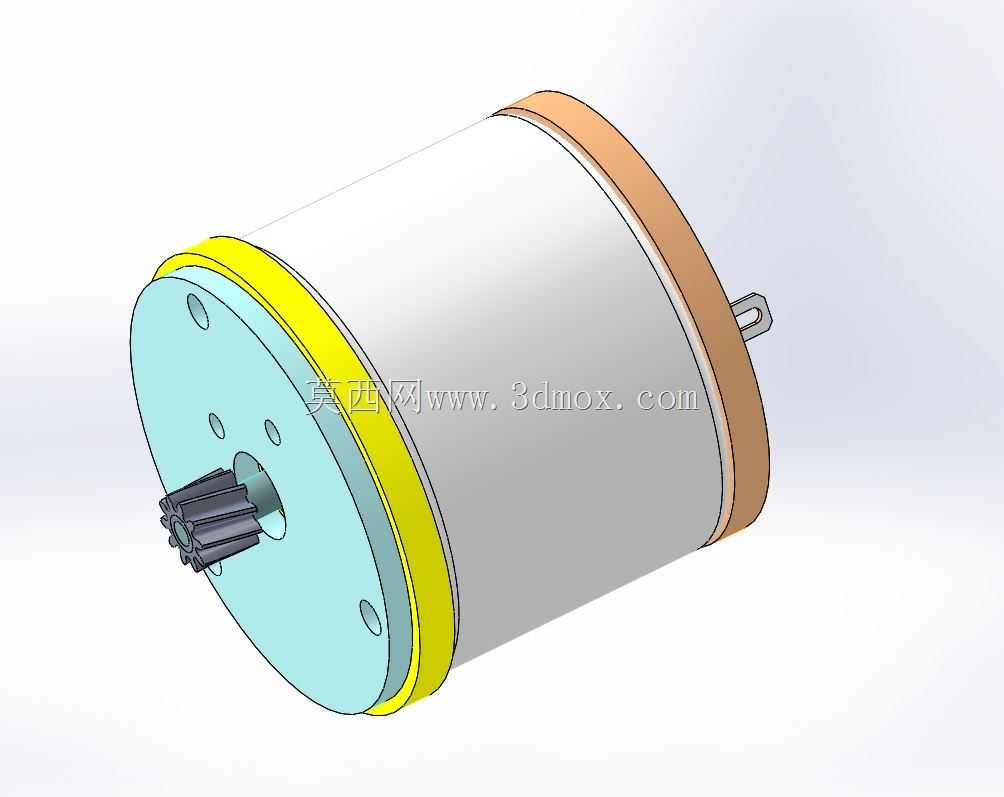

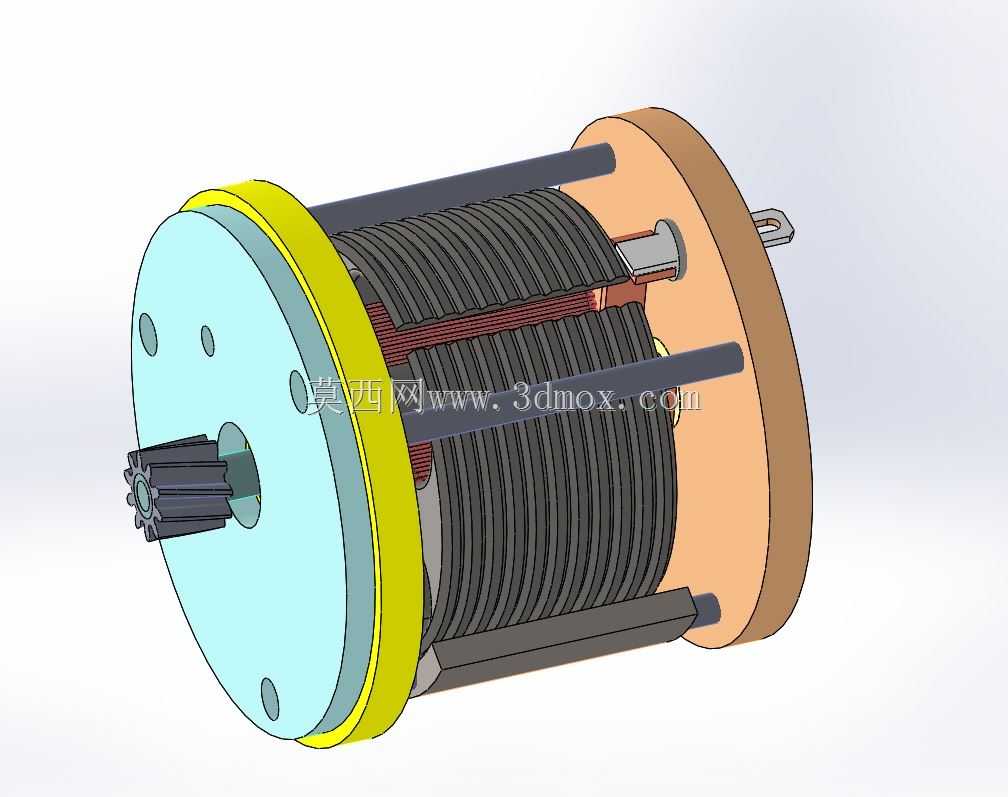

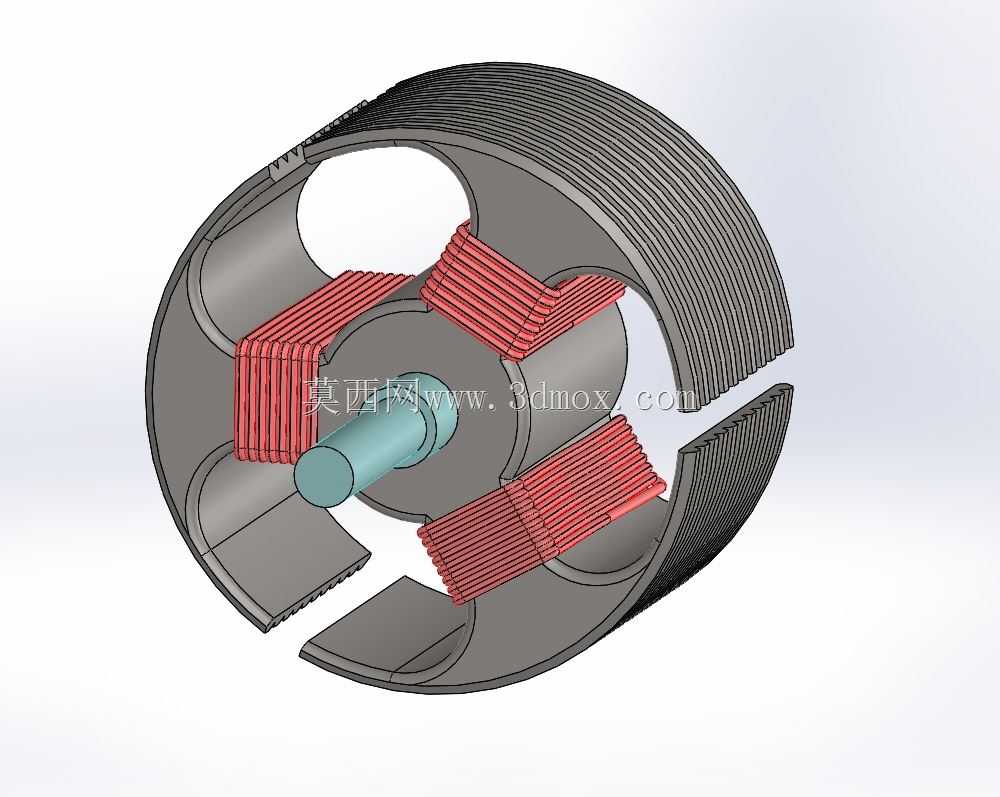

　　输出轴采用扁位加光轴的设计，既可以通过过盈配合直连传动轮，也能通过紧定螺丝锁定联轴器，避免传动过程中出现打滑空转的问题。齿轮箱部分采用金属齿轮搭配金属壳体，相比塑胶齿轮的减速箱，抗冲击负载能力更强，在频繁正反转、瞬时过载的工况下不容易出现打齿失效的问题，能适配更多需要频繁启停的工作场景。马达本体的外壳做了滚边压合处理，能保证内部磁钢、碳刷组件的装配同轴度，减少运转过程中的径向跳动，降低运转噪音和碳刷的异常磨损。设计这类减速马达的三维模型时，需要重点确认几个安装边界尺寸：首先是齿轮箱的外径37mm，选型时要确认设备安装位的径向预留空间足够容纳齿轮箱本体，避免和周边结构件产生干涉；其次是输出轴的伸出长度、轴径尺寸，要匹配所搭配的传动轮、

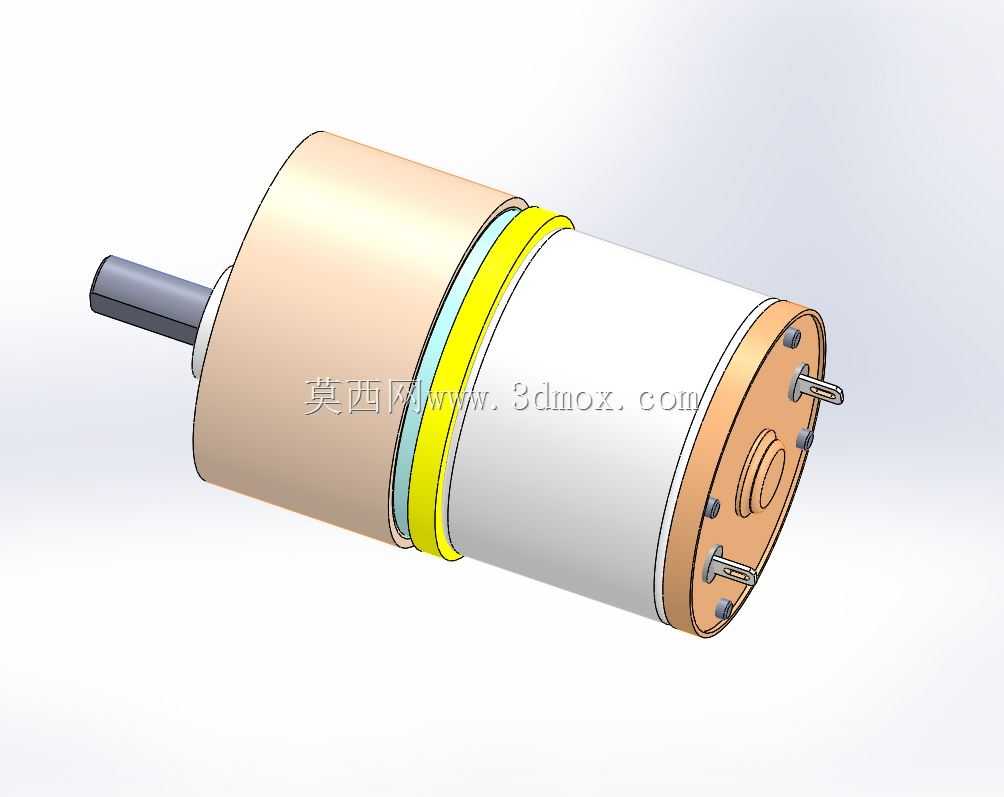

　　联轴器的安装孔尺寸，还有法兰端的安装孔孔位分布、安装孔孔径，要和设备安装板的开孔位置一一对应，避免出现安装孔错位无法装配的问题。另外还要注意马达尾部的输出轴端凸起尺寸，部分设备会在马达尾部加装编码器做转速反馈，这部分的预留空间也要提前核算，避免尾部结构和设备壳体产生碰撞。从功能特性上看，这款减速马达的减速比为30，能将马达本身的高转速降低到适配多数执行机构的工作转速区间，同时按照减速比放大输出扭矩，不需要额外搭配减速机构就能直接驱动负载，简化整体设备的传动链结构，减少传动环节的功率损耗和故障点。在做设备结构设计时，这类集成式减速马达可以直接作为标准动力单元选用，不需要单独设计马达和减速箱的连接结构，能大幅缩短结构设计的周期，

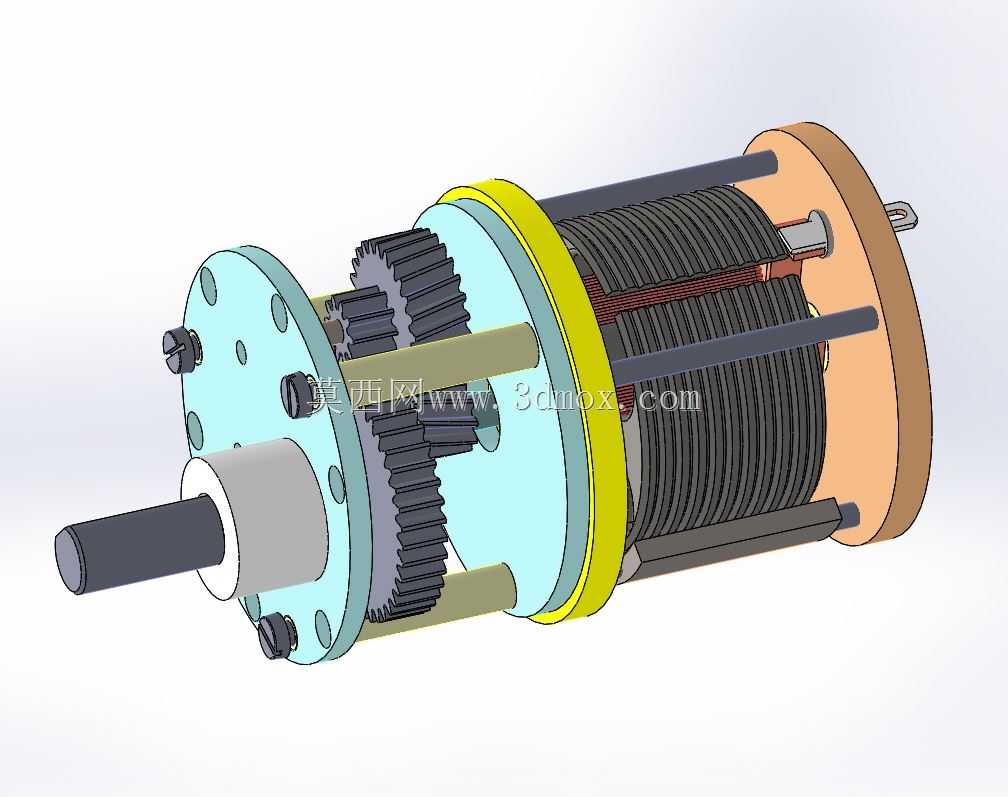

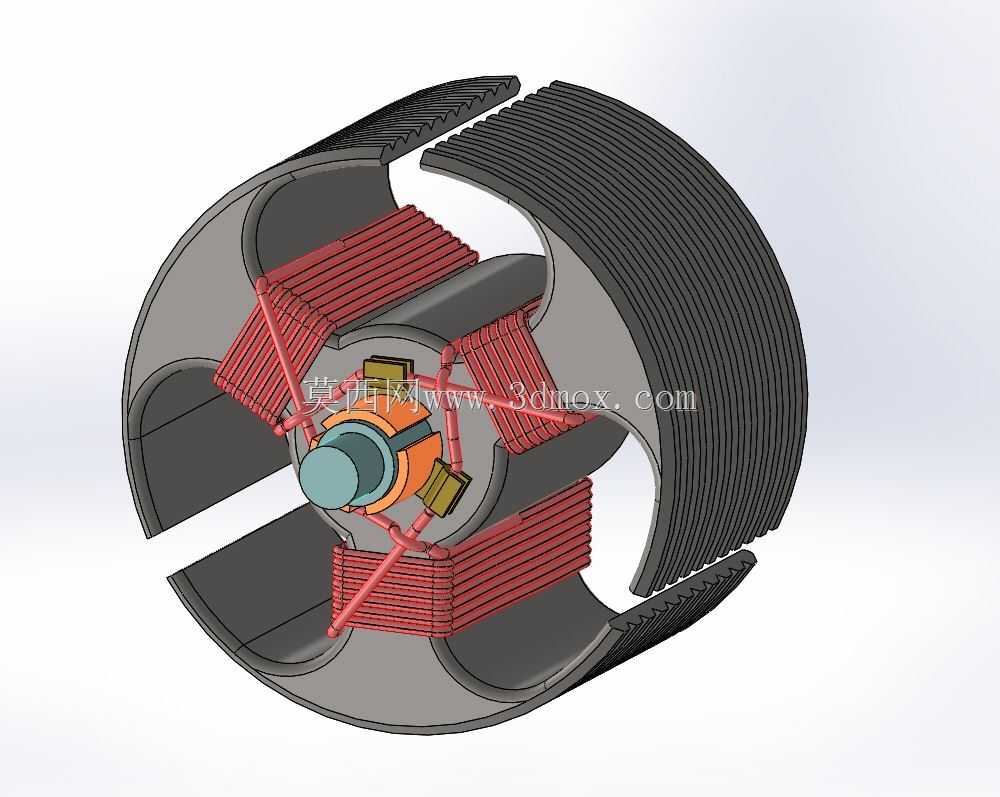

　　也能减少装配环节的调试工作量。建模过程中对齿轮箱内部的齿轮传动结构做了简化处理，保留了外部所有的安装接口、外形尺寸特征，完全满足设备布局设计、干涉检查、安装模拟的使用需求，不需要额外测绘实物就能直接导入装配体中使用。
