车用硅整流发电机定子总成结构设计

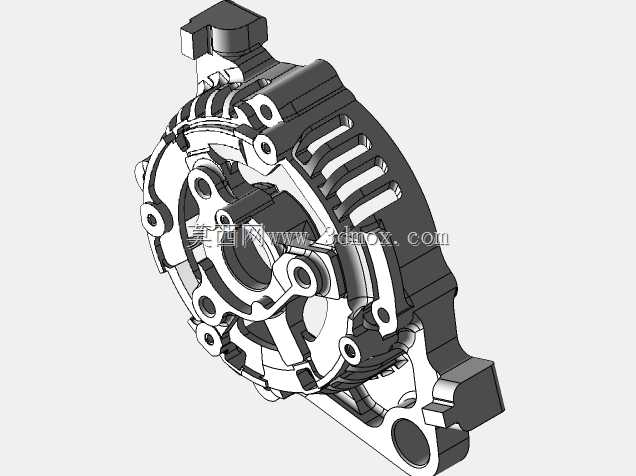

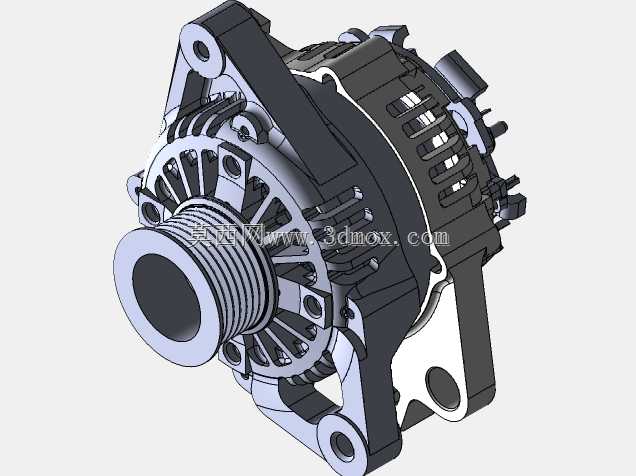

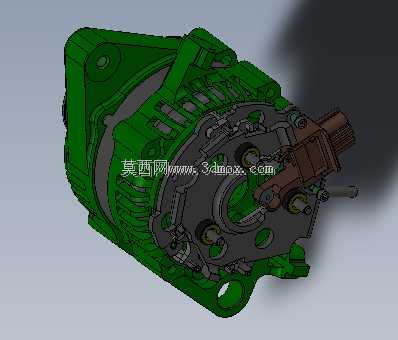

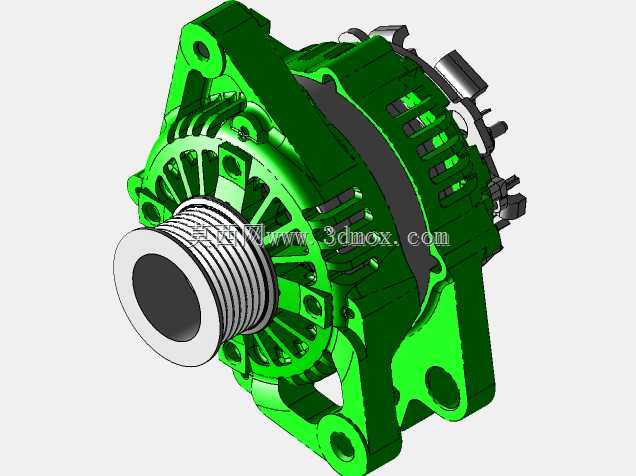

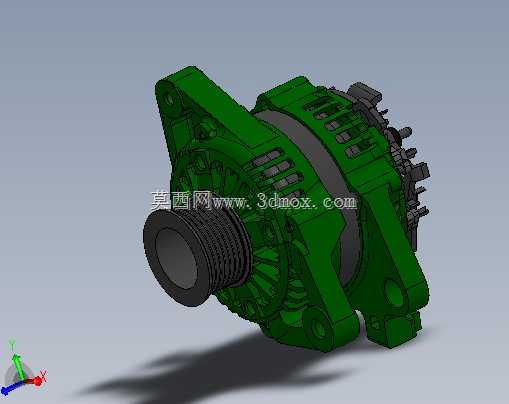

这款车用交流发电机的定子总成结构，主要适配传统燃油乘用车辆的车载供电系统，是整车电能供给的核心电磁转换部件，负责在发动机运转时为全车用电设备供电，同时为车载蓄电池补充充电。从结构设计逻辑来看，定子作为发电机的静止电磁部件，整体嵌套在发电机前后端盖形成的安装腔体内，与转子总成保持均匀的设计气隙，气隙公差控制在0.3-0.5mm区间，既避免转子高速旋转时出现扫膛故障，也能保证磁路导通效率，降低电磁损耗。定子的核心结构由定子铁芯与三相绕组构成，铁芯采用0.5mm厚的硅钢片叠压成型，叠片间做绝缘处理，减少交变磁场下的涡流损耗，铁芯内圈均匀分布36个嵌线槽，槽型采用半闭口梨形槽设计，既方便绕组嵌装，也能降低齿槽转矩带来的运转振动，提升发电机运行平顺性。三相绕组采用星形接法，漆包线线径根据额定输出电流匹配，绕组端部做绝缘浸漆处理，同时通过绑扎结构固定，避免发动机舱内的振动、温度交变导致绕组绝缘破损、线体移位。从安装边界来看，定子铁芯外径与发电机铝制壳体的内孔采用过渡配合，通过壳体上的定位止口保证同轴度，铁芯轴向通过端盖的压紧台阶实现轴向固定，不需要额外的紧固件，减少装配工序的同时保证定位精度。在实际装车场景中，该定子匹配的发电机额定输出电压为14V，适配12V车载电气系统，额定输出转速区间覆盖发动机怠速到最高转速的全工况，在发动机怠速工况下即可输出满足基础用电需求的电流，不会出现怠速亏电的问题。设计过程中针对发动机舱的恶劣工况做了适配，绕组绝缘等级达到F级，可承受-40℃到125℃的工作环境温度，同时耐受发动机运转带来的持续振动、路面颠簸带来的冲击载荷，保证全生命周期内的电磁转换效率稳定。定子的散热结构与发电机整体风道匹配，壳体上的通风槽正对定子铁芯的外圆表面，转子后端的散热风扇转动时，气流可直接掠过铁芯表面带走绕组与铁芯产生的热量，避免持续高温导致绝缘老化，延长部件使用寿命。在结构建模过程中，所有嵌线槽的尺寸、叠压厚度、绕组端部的伸出长度都严格按照车用发电机的通用安装规范设计，可直接适配同系列的发电机壳体、转子与整流桥部件，不需要额外做结构修改，可直接用于发电机的结构验证、装配干涉检查，也可作为同类车用供电部件设计的参考结构，帮助设计人员快速掌握车用发电机定子的结构逻辑、安装配合要求与电磁结构设计要点。
