工业设备用可调式拖链电缆防护结构

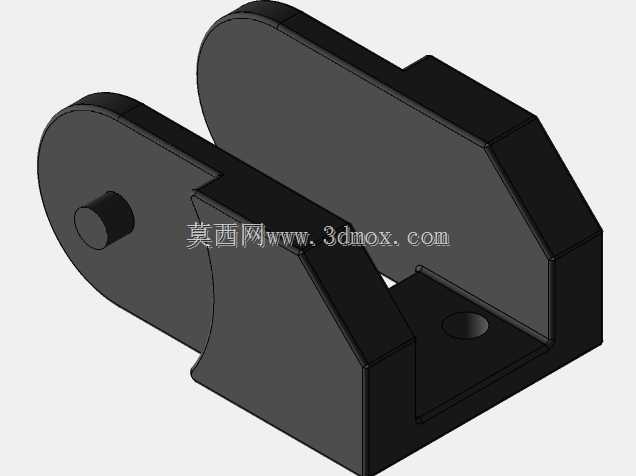

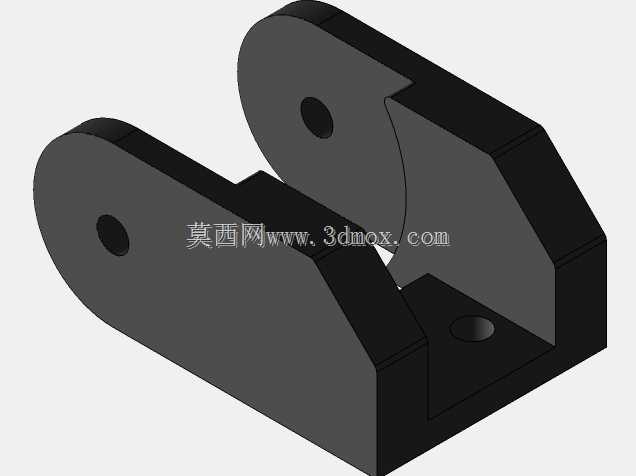

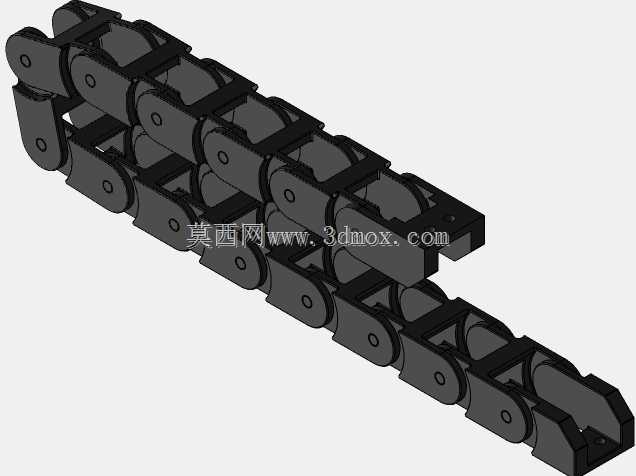

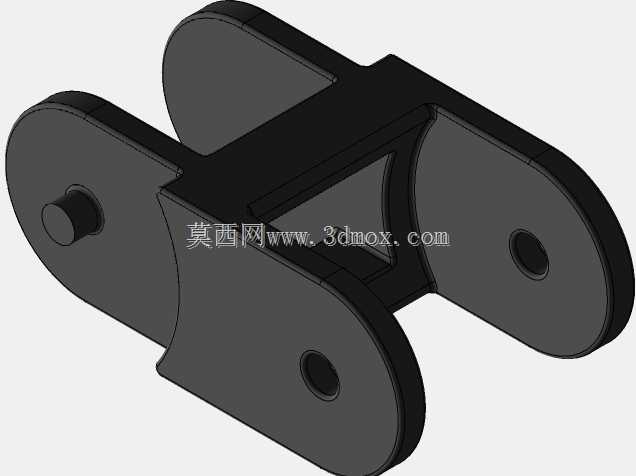

这类可调电缆链常被应用在各类需要往复移动的工业设备走线场景中，比如自动化生产线的滑台工位、机床的移动刀架区域、龙门设备的横梁移动段，核心作用是对内置的电缆、油管、气管、水管等柔性管线形成牵引与防护，避免管线在设备往复运行过程中出现磨损、拉扯、错位、缠绕等问题，同时能规整排布管线，让设备内部走线更整洁，降低后期管线维护的排查难度。从结构设计来看，这款拖链采用节段式拼接结构，每一节链节都可以独立转动，相邻链节之间通过销轴结构实现铰接，转动角度被限制在合理的弯曲半径范围内，既可以满足设备移动所需的弯曲行程，也不会因为过度弯折损伤内部的线缆。链节的上下盖板采用可开合的卡扣式设计，后期更换或者增减内部线缆的时候不需要完全拆解整根拖链，只需要打开对应位置的盖板就能操作，大幅降低现场运维的工作量。设计过程中需要重点考量拖链的弯曲半径参数，这个数值需要匹配内部最粗线缆的最小允许弯曲半径，避免线缆长期处于过小弯曲半径下出现线芯断裂、护套开裂的问题；同时链节内部的分隔空间可以根据内置管线的数量、直径灵活调整分隔片位置，让不同类型的管线分开排布，避免运行过程中不同管线之间互相摩擦。安装边界方面，拖链的两端分别设计有固定端和活动端接头，固定端一般安装在设备的静止基座位置，活动端则固定在设备的移动部件上，安装时需要保证拖链的弯曲段处于悬空状态，不能和设备的其他结构件发生剐蹭，拖链的总长度需要根据设备的最大行程来计算，预留足够的冗余量避免行程拉满时拖链被硬拉扯断。在长行程应用场景下，还可以配合拖链导向槽使用，避免拖链在高速往复运动中出现侧向偏移、下塌的问题，提升运行稳定性。链节本身采用耐磨工程塑料材质，自重较轻同时具备足够的结构强度，运行过程中噪音低，耐油污耐切削液腐蚀，能适配车间内较为复杂的工况环境，日常运行不需要额外加注润滑，维护成本极低。
