微型脉冲发生器6mm规格结构设计

这款微型脉冲发生器的结构设计，核心围绕小空间安装场景下的脉冲信号输出需求展开，在紧凑的6mm安装边界内完成了功能模块与安装结构的整合。从实际工程应用来看，这类微型脉冲发生器常被嵌入到小型自动化控制回路、便携检测设备、微型执行器驱动模块中，为系统提供稳定的基准脉冲信号，或是作为计数、触发环节的信号源，在空间受限的嵌入式机电结构里，这类小尺寸信号部件的选型往往直接决定整体设备的体积控制上限。

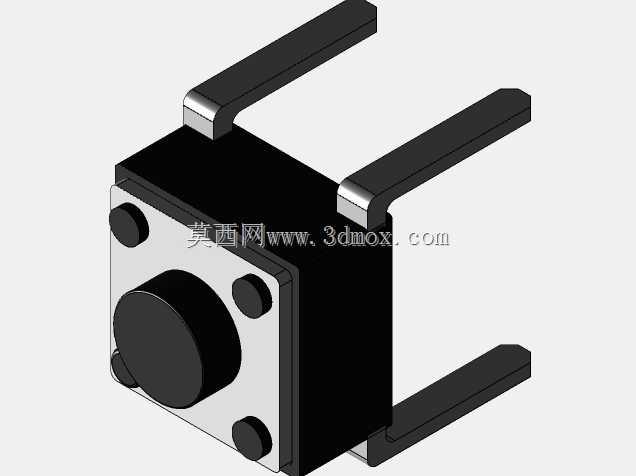

从结构设计思路上，主体采用方块式基座搭配前置输出轴端的布局，四个角位预留的安装孔位适配小规格螺丝固定，能够直接贴合PCB板安装，伸出的三个引脚结构直接对应板载焊接点位，省去额外的接线转接结构，减少装配环节的冗余零件。主体外壳做了分区设计，黑色绝缘壳体包裹内部发生电路，前端金属质感的端盖既起到内部元件的防护作用，也能在安装时贴合安装面保证定位精度，输出轴端突出于端盖平面，能够直接对接需要触发的机械结构或是信号耦合部件，不需要额外加装传动转接件。

在安装边界上，整体外形控制在极小的尺寸范围内，引脚的伸出长度、弯折角度都做了标准化设计，能够匹配常规厚度PCB板的焊接工艺要求，安装时不需要在板上预留过大的避让空间，周边元件可以紧贴布置，大幅提升PCB板的空间利用率。功能特性上，结构设计充分考虑了微型器件的抗干扰需求，壳体的封闭结构能够减少外界电磁干扰对内部脉冲发生电路的影响，端盖与壳体的卡扣配合结构保证装配后的结构强度，在常规工业振动环境下不会出现壳体松脱、引脚移位的问题。

实际选型使用时，这类结构的脉冲发生器不需要复杂的安装工装，直接通过板载焊接或是螺丝固定即可完成装配，输出端的位置精度由端盖的加工精度保证，对接触发结构时不需要反复调整对位，适合批量装配的小型机电产品使用。结构建模过程中对引脚的弯折半径、安装孔的同轴度、输出轴与安装面的垂直度都做了公差预留，能够匹配常规机加工与SMT焊接的工艺要求，不会出现设计结构无法落地生产的问题。
