机器人关节用蜗轮蜗杆旋转执行传动结构

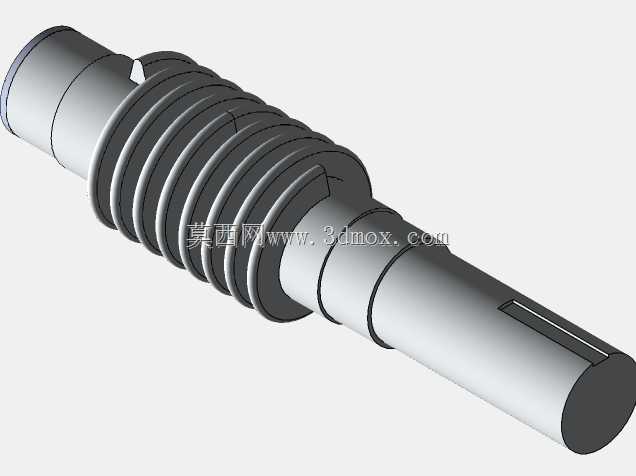

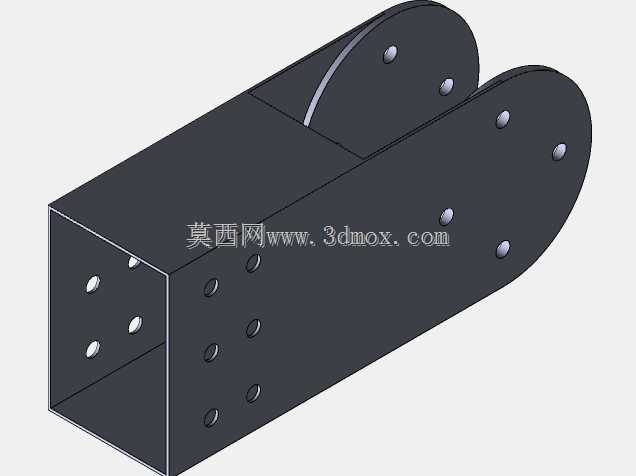

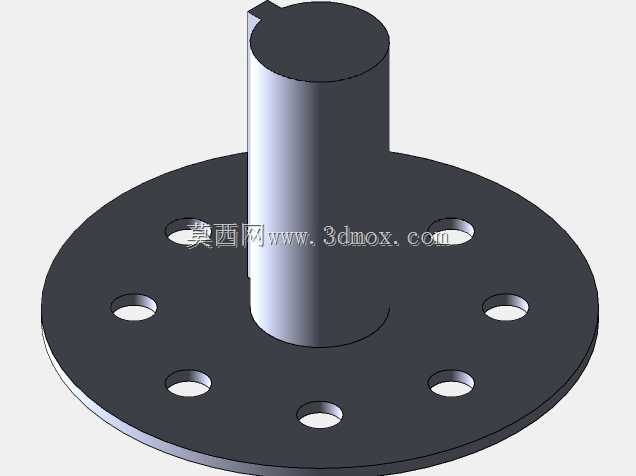

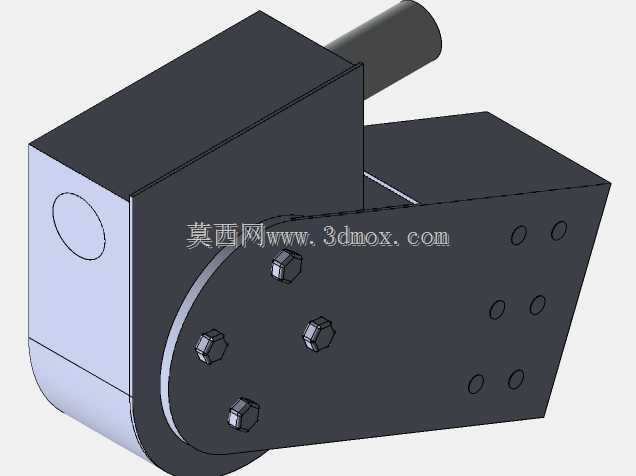

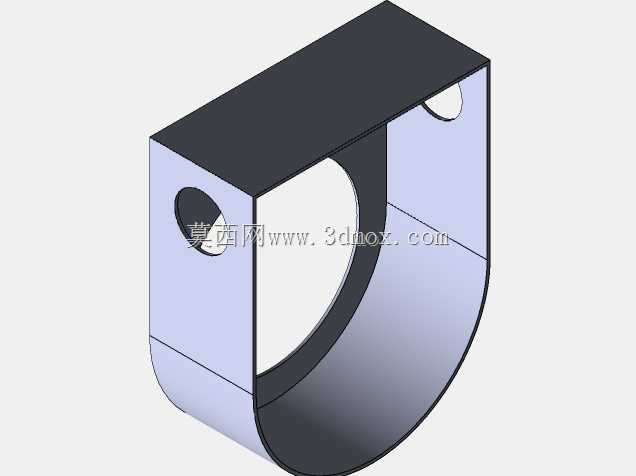

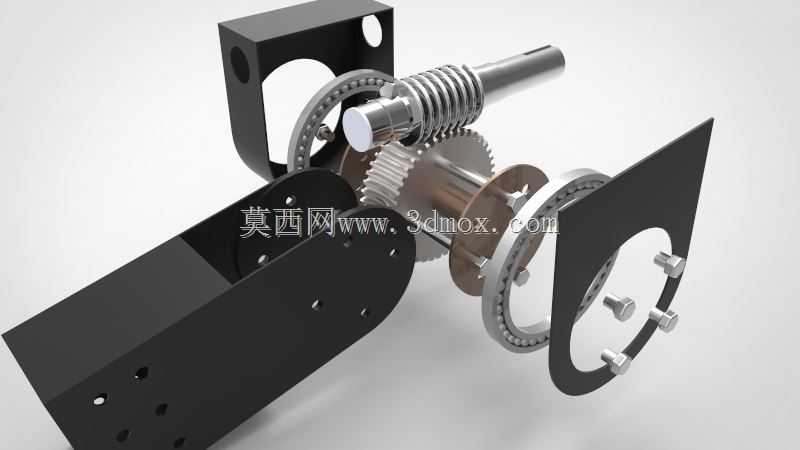

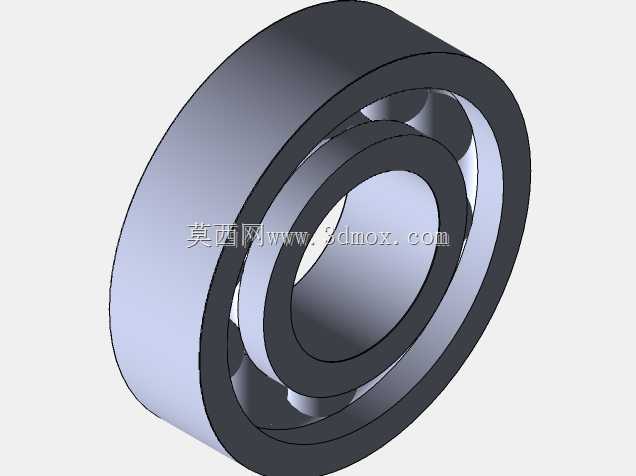

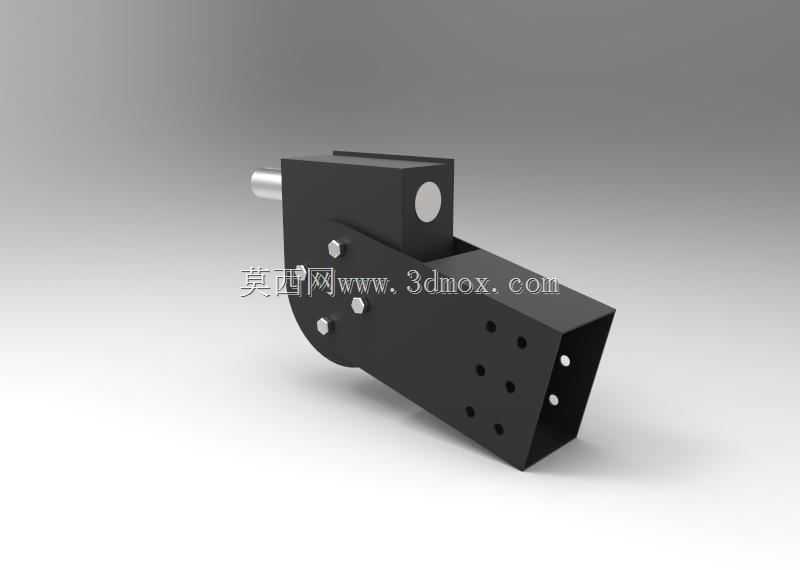

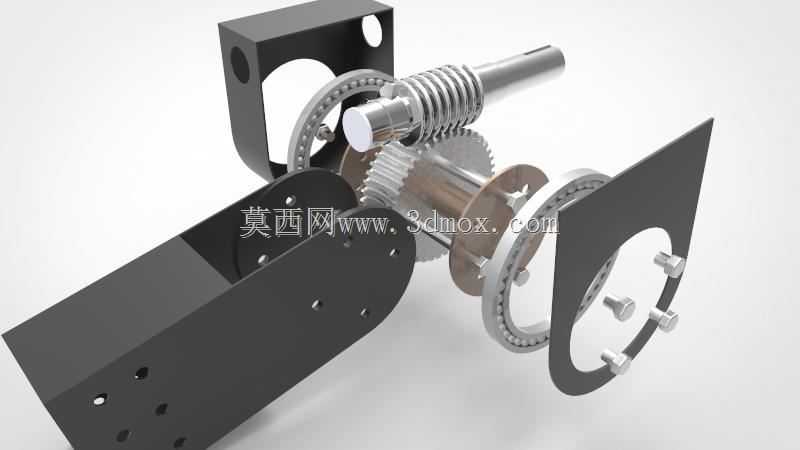

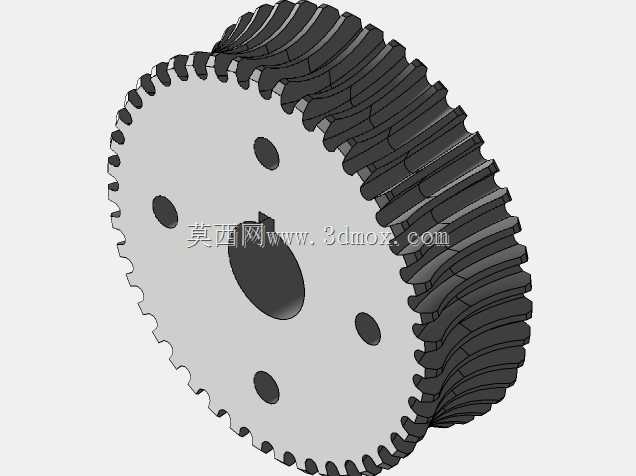

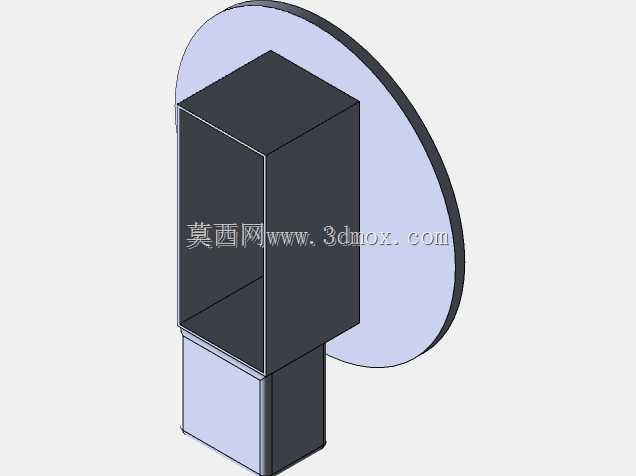

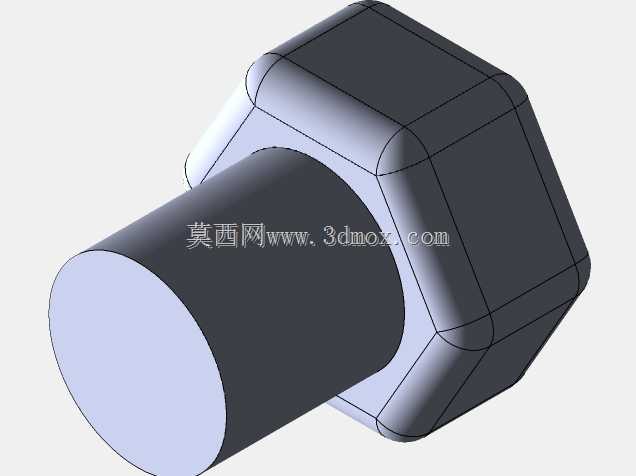

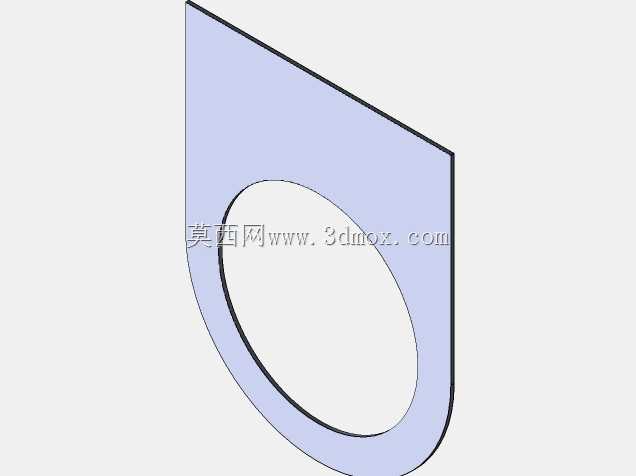

这套传动结构主要面向工业机器人小臂、腕部的旋转驱动场景，也可适配小型自动化转台、精密分度机构的动力传递环节，核心作用是将伺服电机输出的高转速低扭矩动力，通过蜗轮蜗杆副转化为低转速大扭矩的旋转输出，同时利用蜗轮蜗杆的自锁特性，在断电状态下保持关节位置固定，避免负载下坠或角度偏移。从结构布局来看，输入端采用单头蜗杆与斜齿蜗轮啮合，啮合齿面经过修形处理，可降低传动过程中的齿侧间隙，提升反向传动精度，蜗轮输出端集成交叉滚子轴承作为回转支撑，可同时承受径向载荷、轴向载荷与倾覆力矩，无需额外加装支撑轴承，大幅压缩关节部位的轴向安装尺寸。两侧的安装支架采用一体化钣金折弯后铣削安装基准面的设计，支架上预留的沉头孔位可直接与机器人手臂的铝型材臂段对接，输入端的轴伸部位设计有标准平键槽，可通过联轴器与伺服电机输出轴直连，无需额外加装过渡连接套。设计过程中优先考虑了关节内部的走线空间，蜗轮中心预留了直径12mm的中空通孔，可穿过机器人末端执行器的气管、信号线与动力线，避免管线外露造成的运动干涉与磨损。蜗杆两端采用角接触球轴承背对背安装，可抵消蜗杆传动过程中产生的轴向力，轴承端盖处预留了润滑脂注油口，可在不拆解整体结构的情况下补充润滑脂，延长维护周期。输出端的法兰盘采用端面齿定位结构，与末端执行器对接时可保证重复定位精度，法兰上的安装孔位采用等距圆周排布，可适配不同规格的夹爪、吸盘等末端工装。整体结构的安装边界控制在120mm*80mm*65mm的空间范围内，可直接嵌入直径80mm的机器人手臂臂管内部，不会额外增加臂体的外形尺寸，传动比设置为30:1，输入端搭配100W伺服电机时，输出端可提供15N·m的额定扭矩，满足3kg负载级别的机器人关节旋转驱动需求。结构设计时充分考虑了装配工艺性，所有零部件均可从两侧支架的开口处完成组装，无需专用工装，蜗轮与输出轴采用过盈配合加平键周向固定，避免长期正反转造成的键槽磨损。
