OMIO X8台式数控雕刻机结构设计

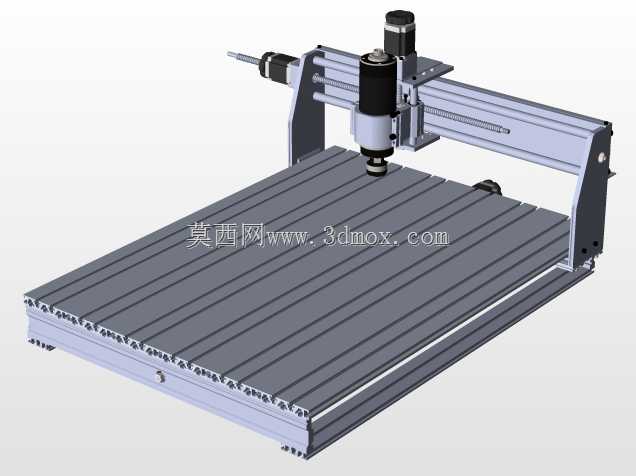

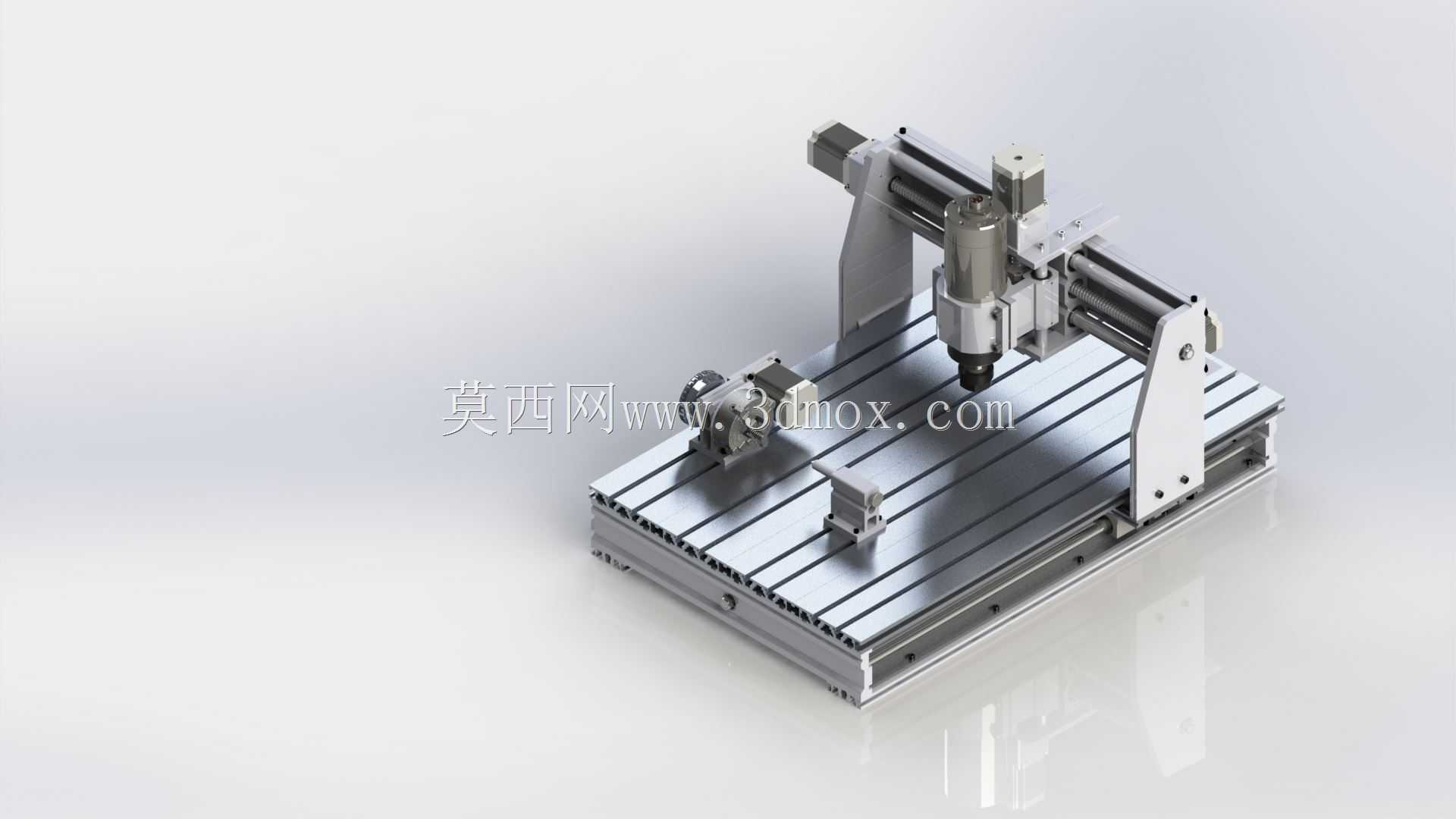

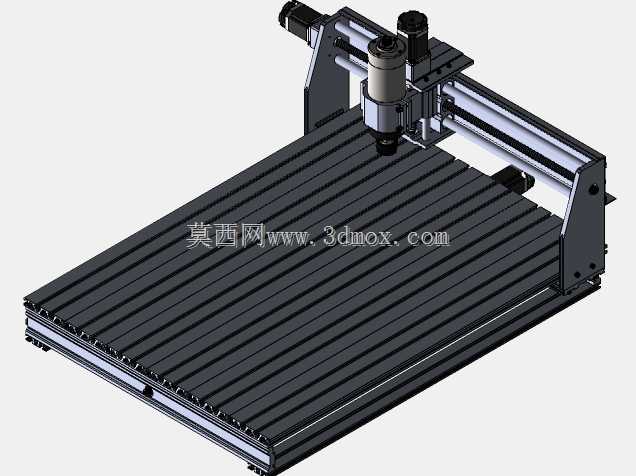

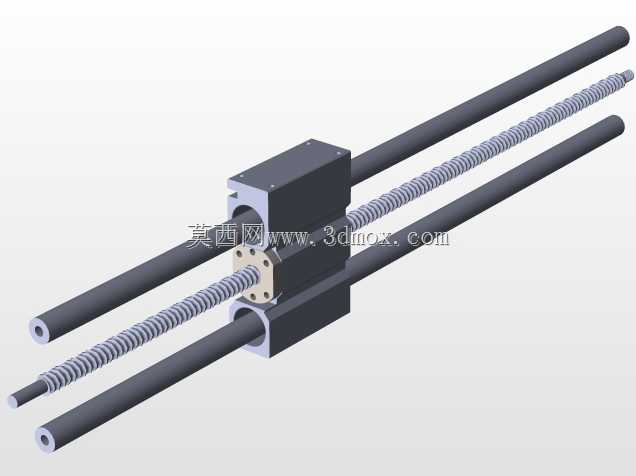

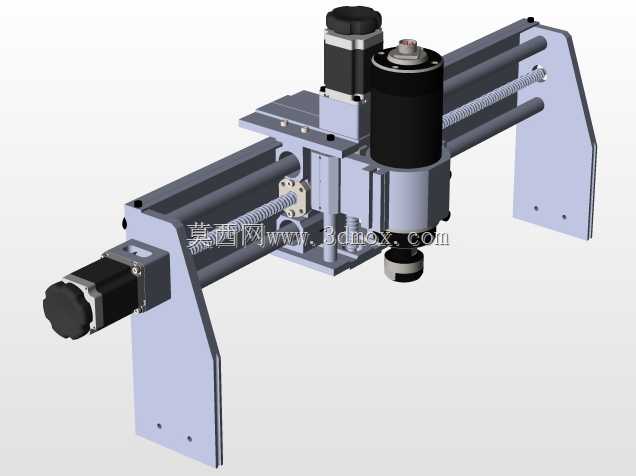

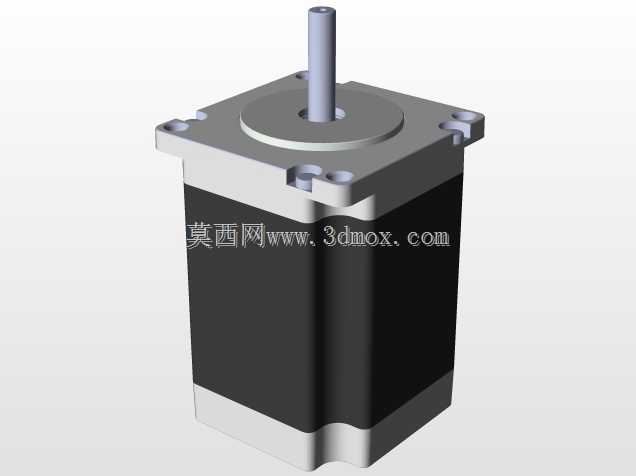

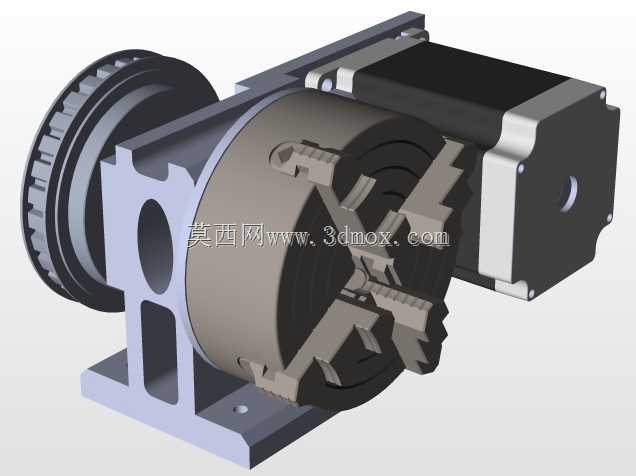

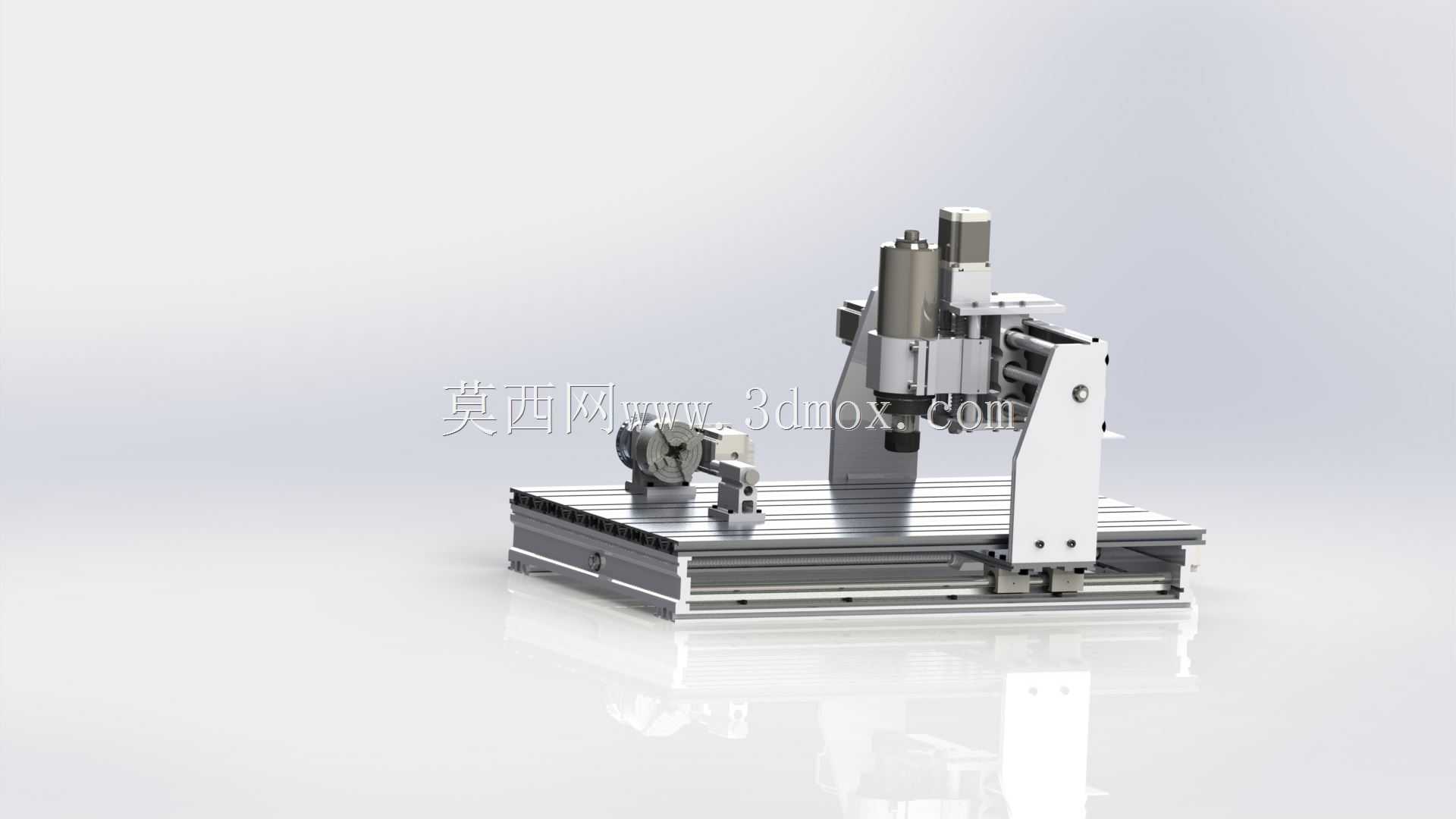

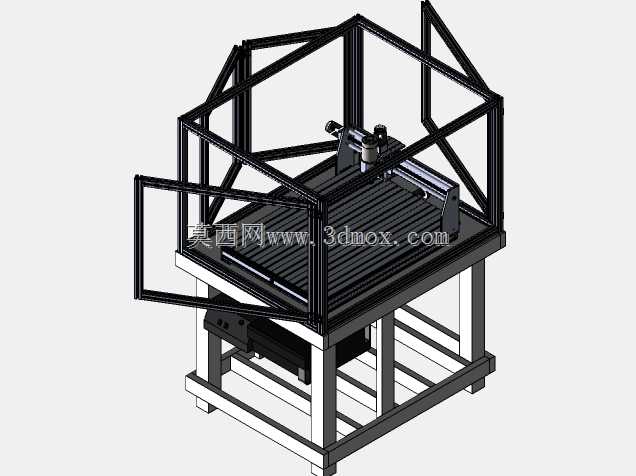

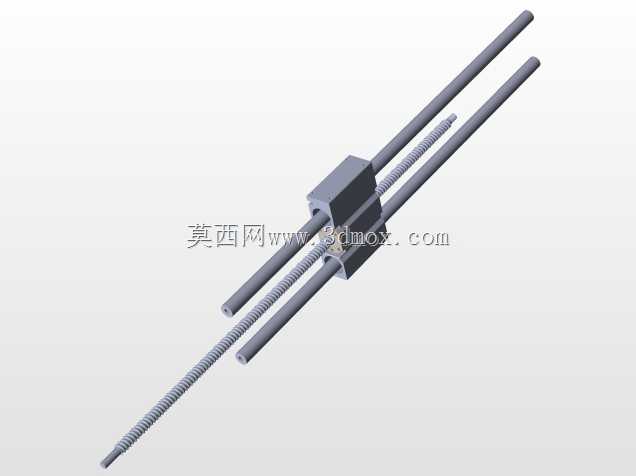

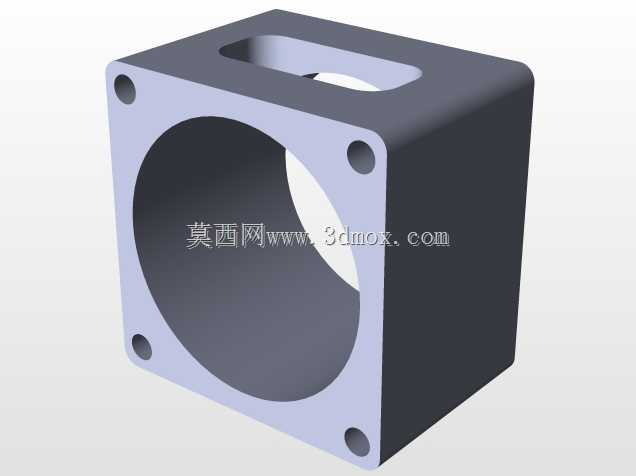

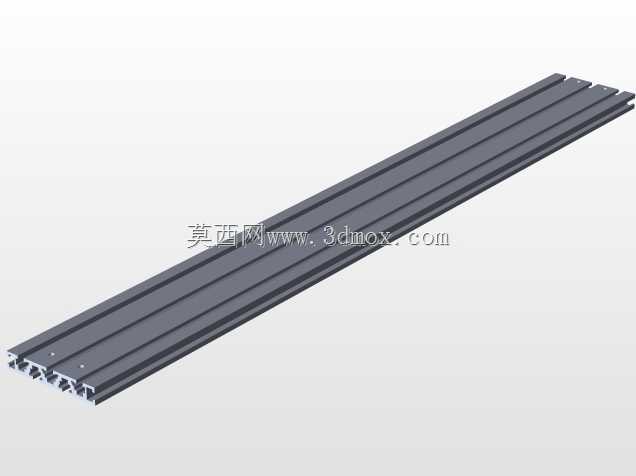

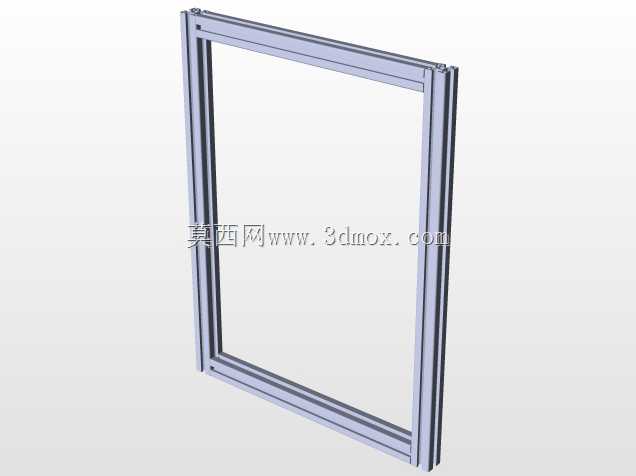

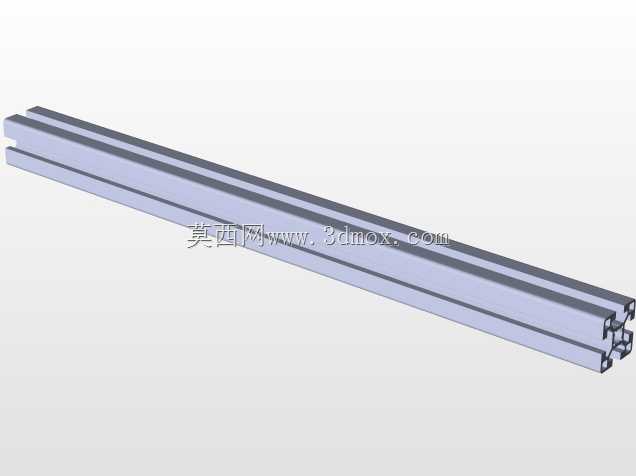

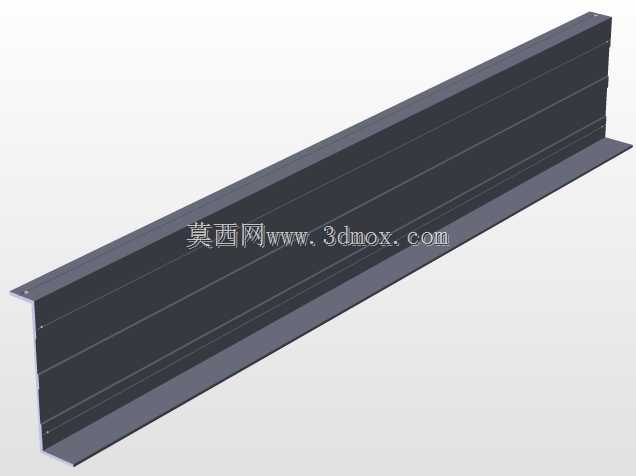

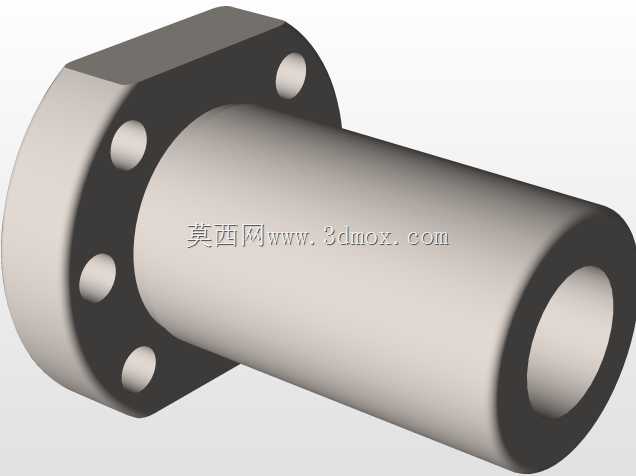

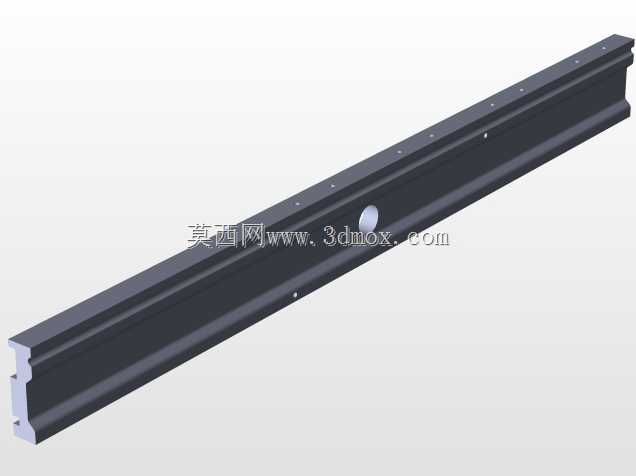

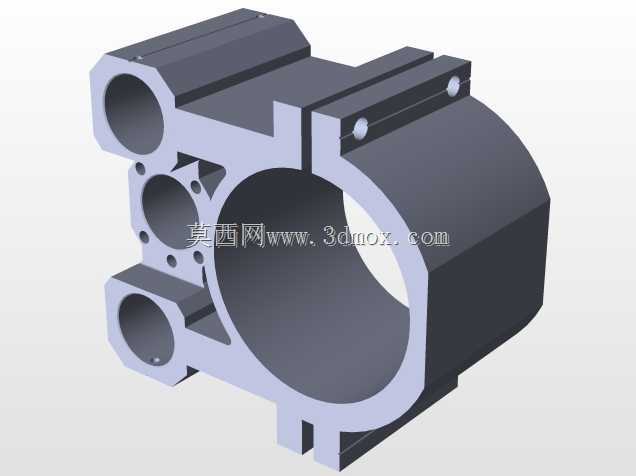

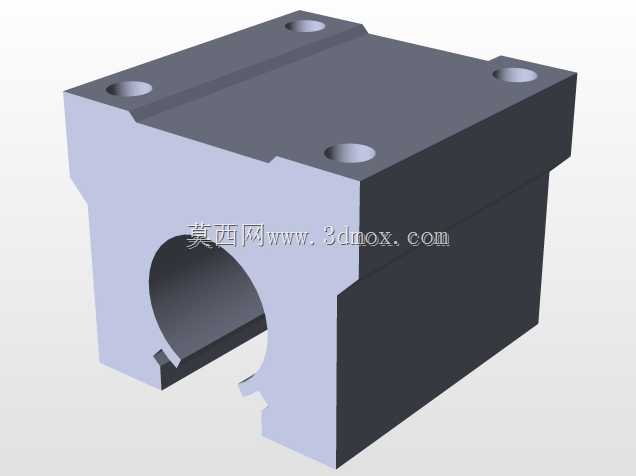

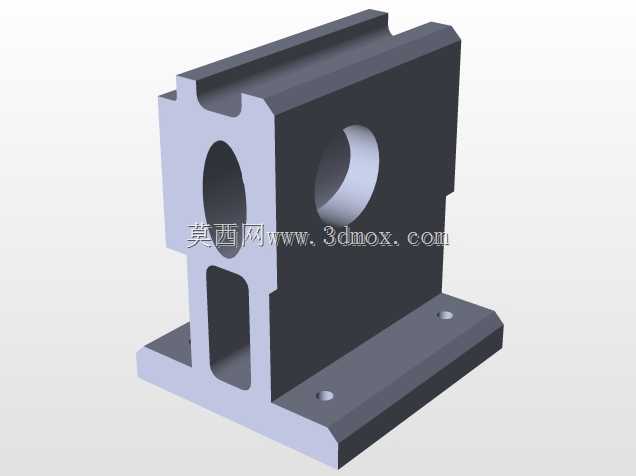

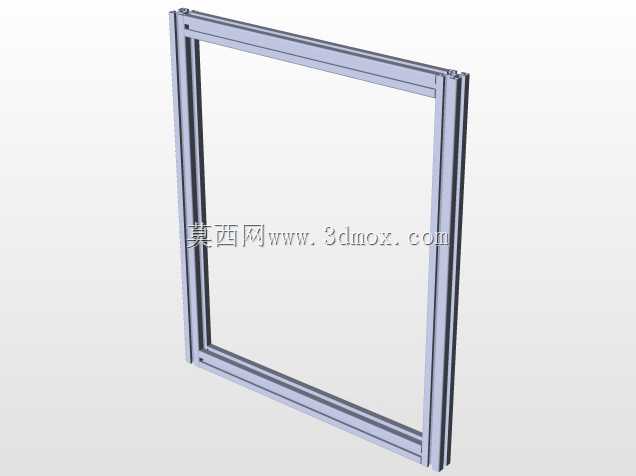

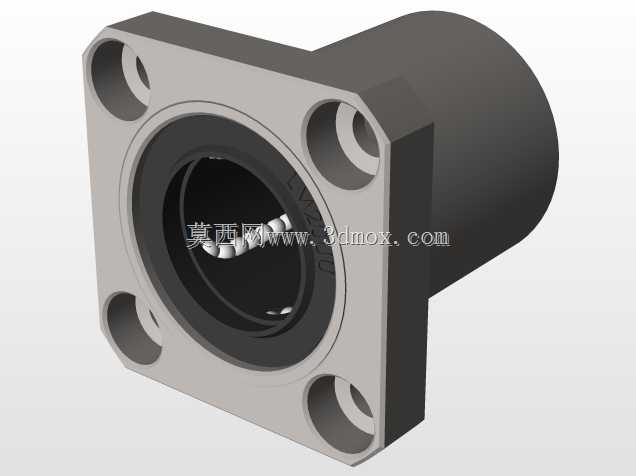

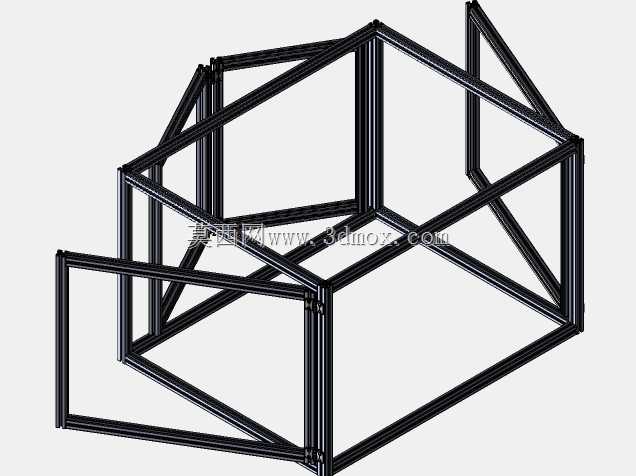

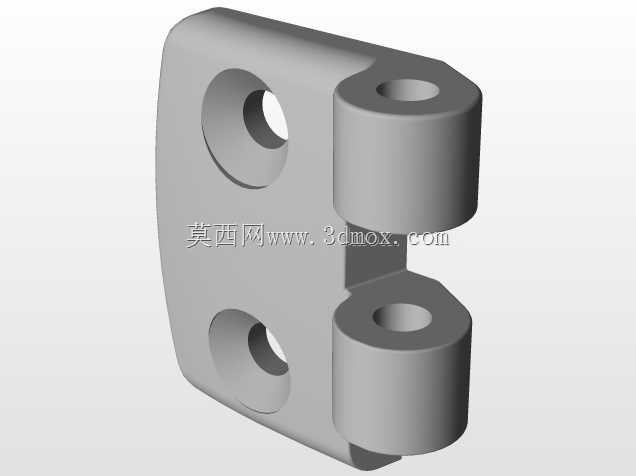

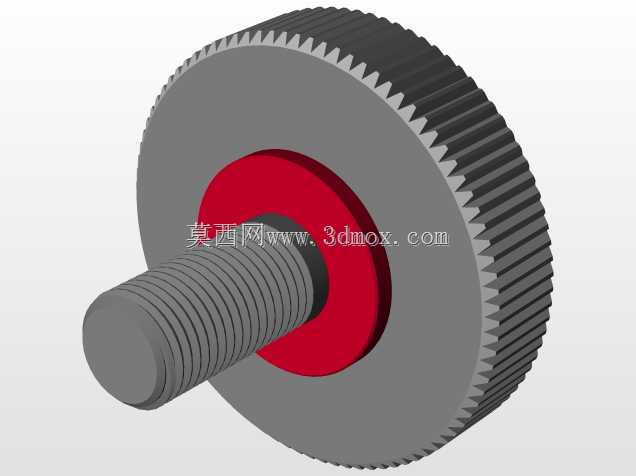

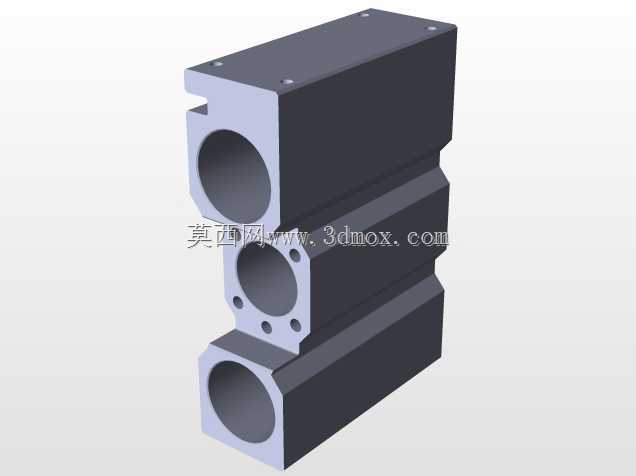

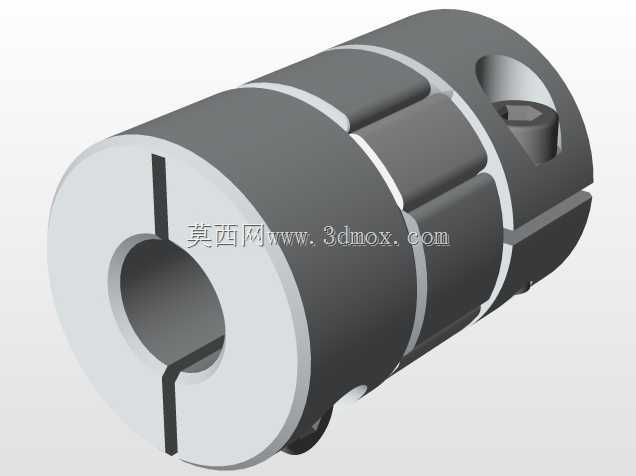

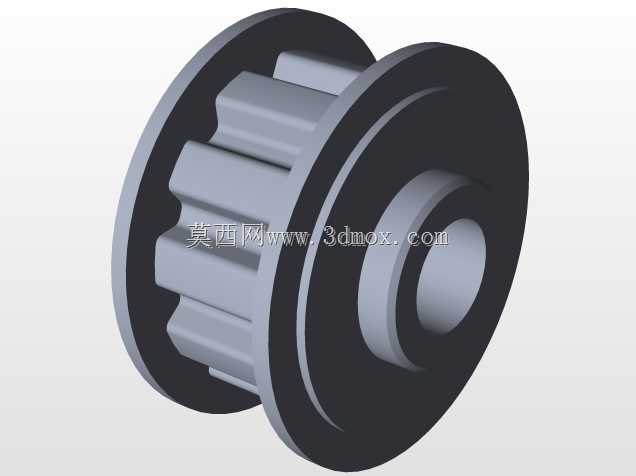

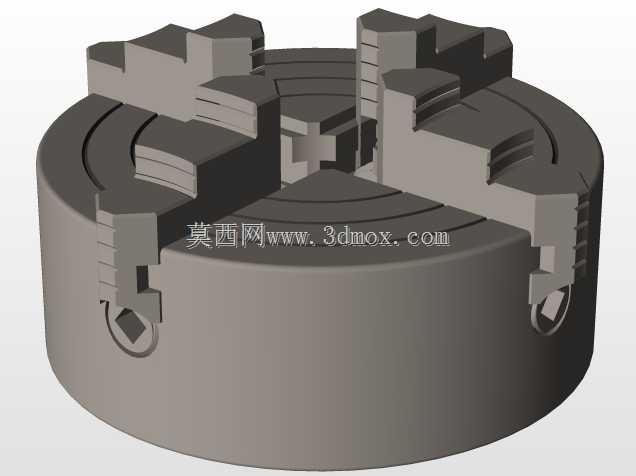

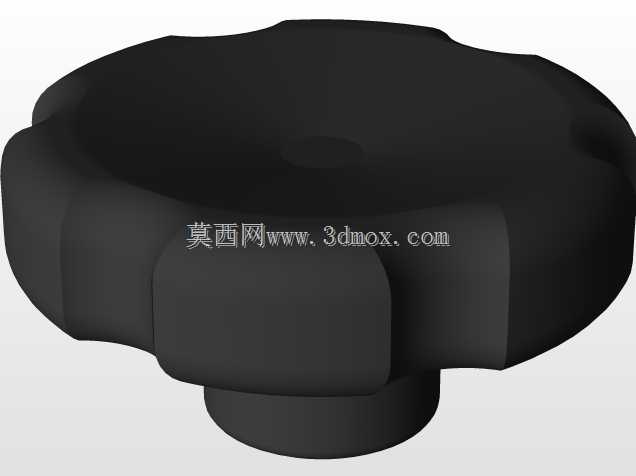

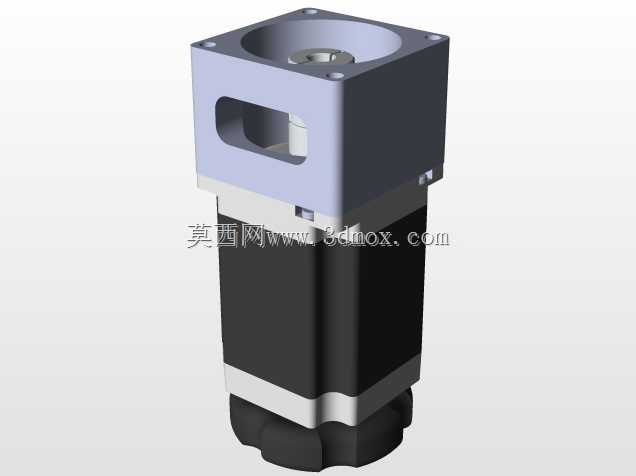

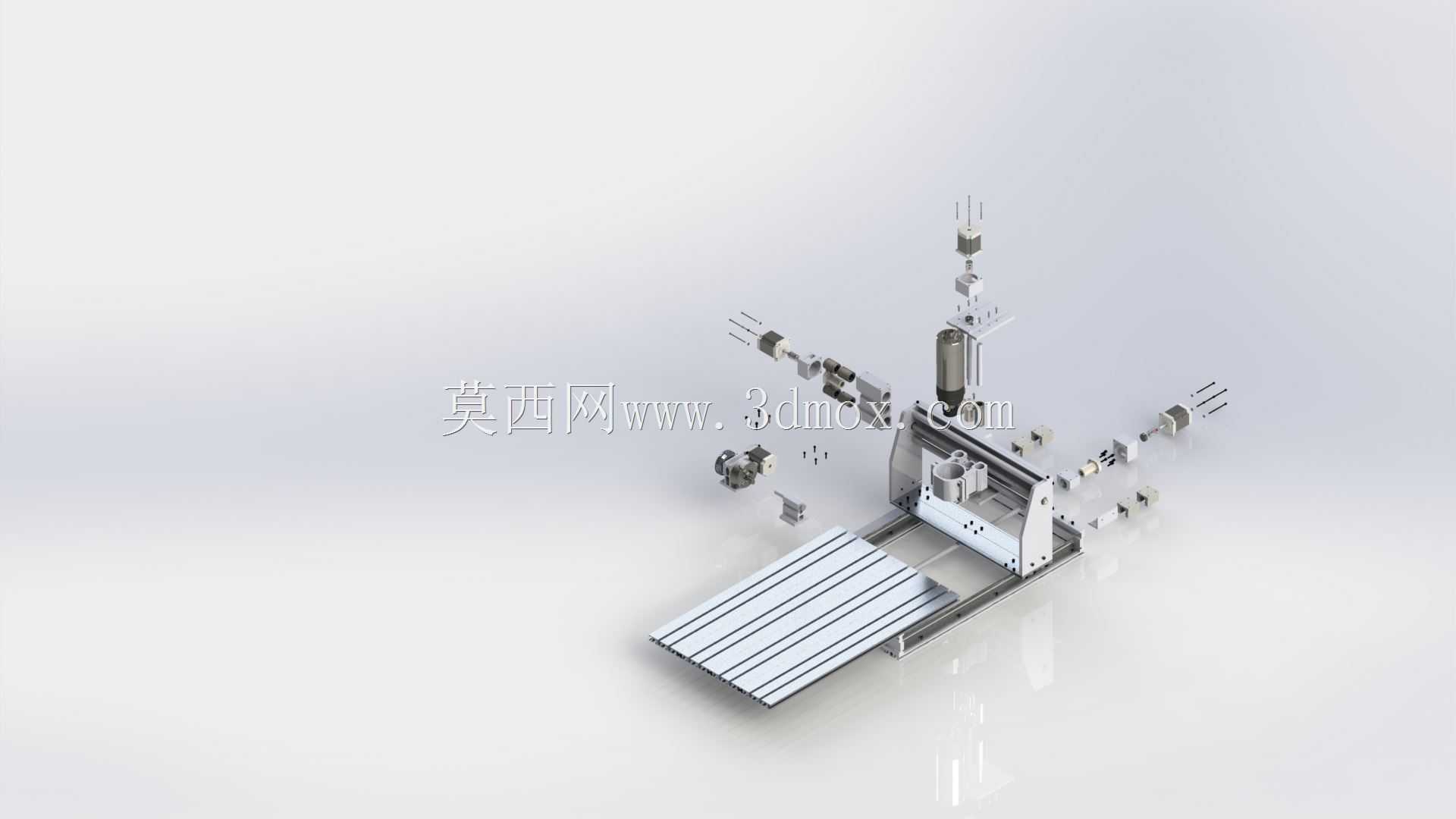

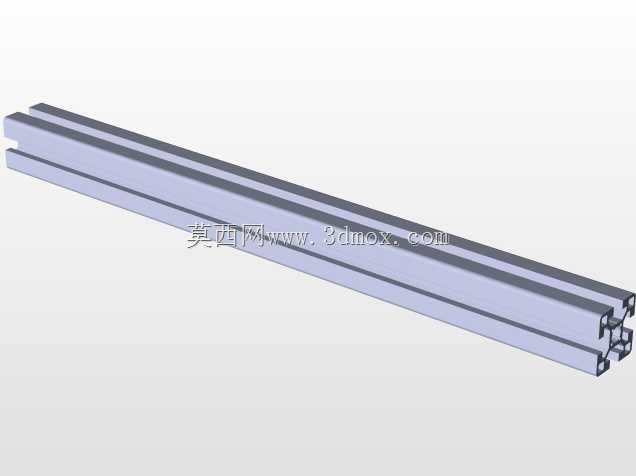

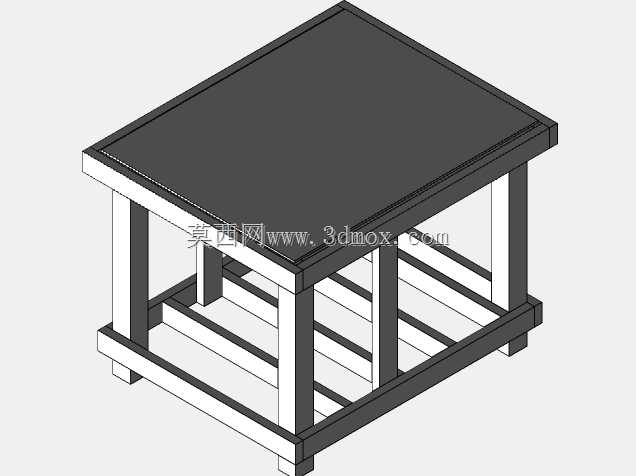

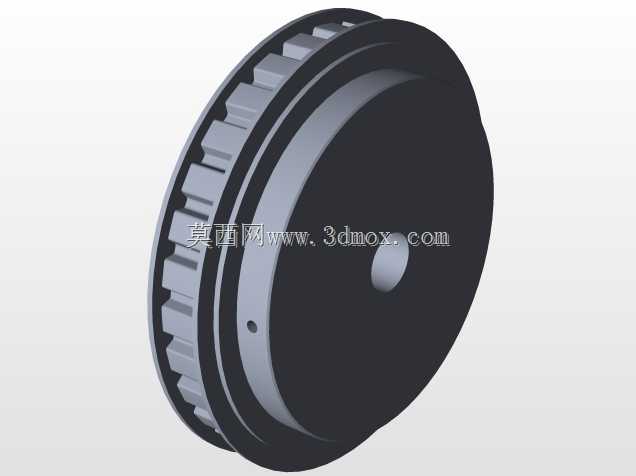

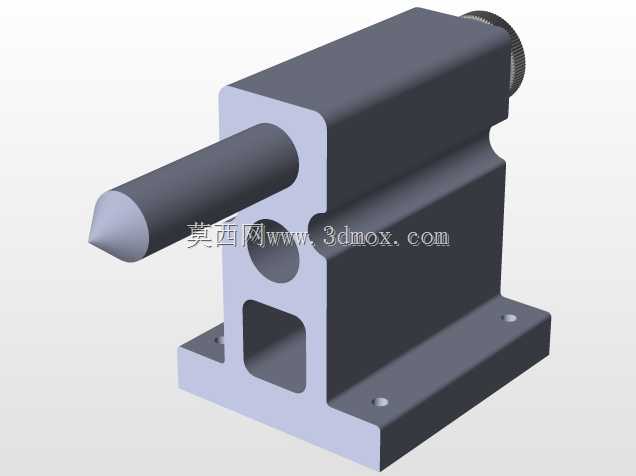

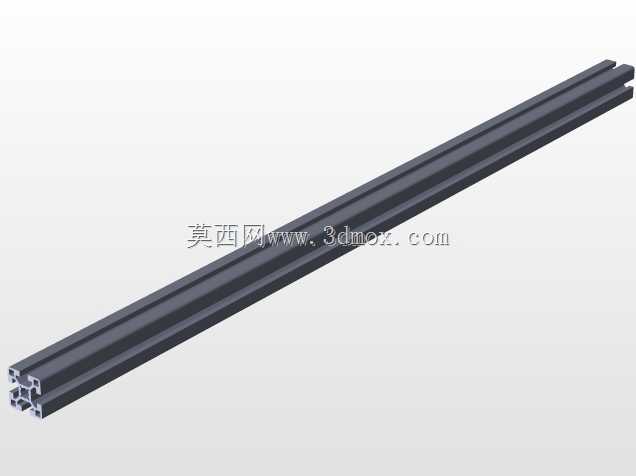

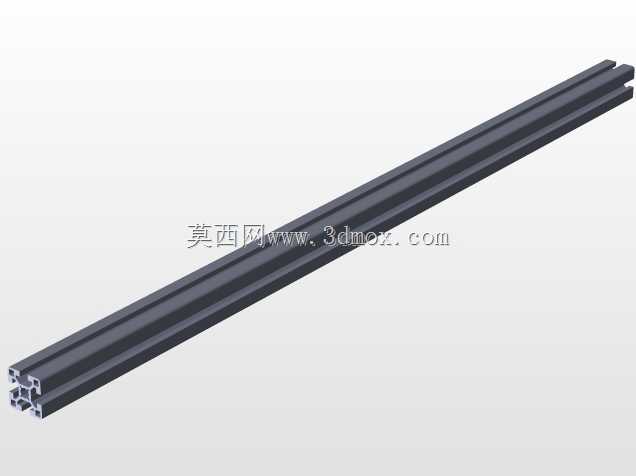

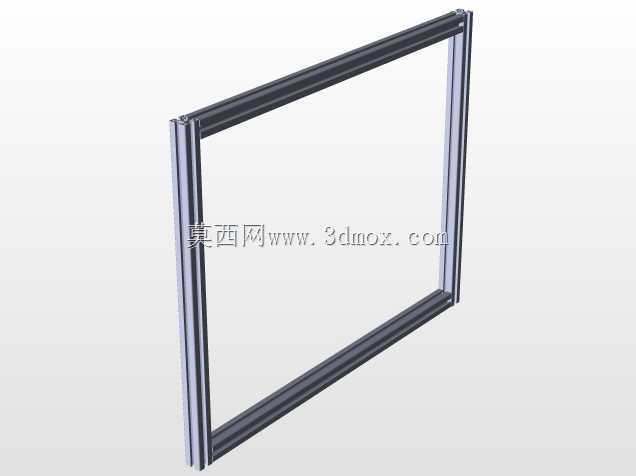

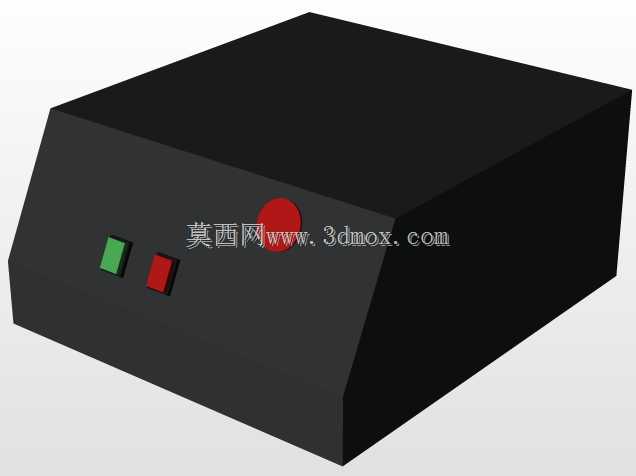

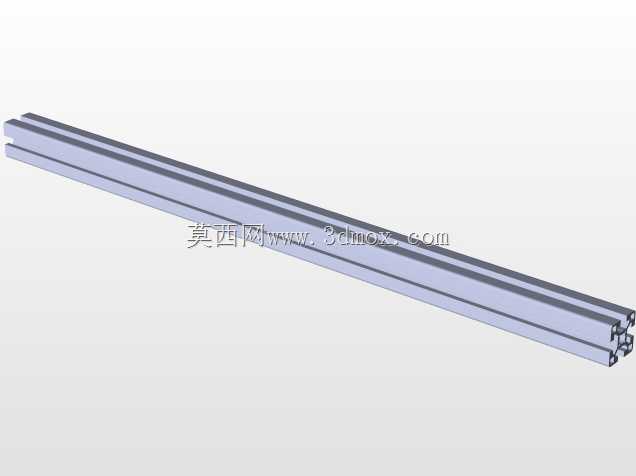

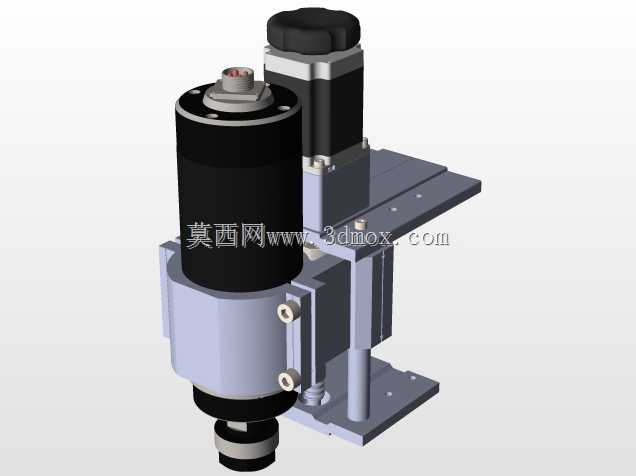

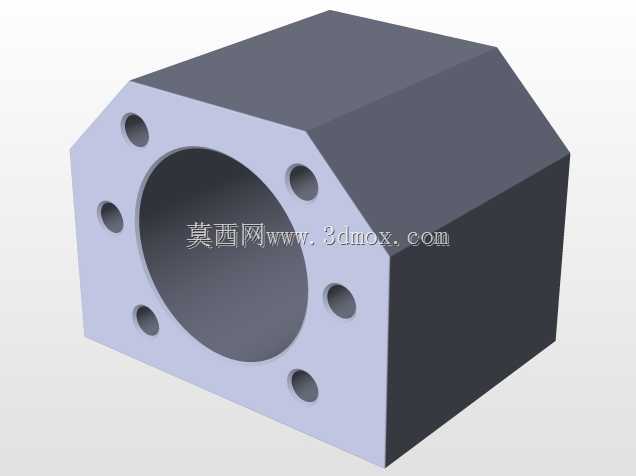

这款台式数控雕刻设备的结构设计，核心面向小型加工场景的实用需求，适配桌面级加工工位的安装边界，整体采用龙门移动式布局，加工台面采用工业铝型材拼接结构，型材自带的T型槽可直接配合T型螺栓完成工件装夹，无需额外制作复杂工装夹具，能快速固定亚克力、软金属、木材、PCB板等常见加工材料，适配广告标识制作、小型零件打样、工艺礼品加工、电子线路板铣削等多类应用场景。从结构设计逻辑来看，龙门横梁采用线性导轨搭配滚珠丝杠的传动组合，X轴沿台面两侧导轨做纵向移动，Y轴滑座搭载主轴组件沿横梁做横向移动，Z轴滑台负责主轴的垂直进给，三个运动轴的传动副均做了安装基准的精度冗余设计，装配时可通过配磨调整垫片消除导轨安装面的形位公差，保证运动过程中的直线度与重复定位精度，满足小型零件的铣削、钻孔、雕刻加工精度要求。主轴采用风冷高速电主轴，通过专用夹具固定在Z轴滑台上，可根据加工材质的不同更换对应规格的夹头与刀具，主轴转速可通过配套控制系统做无级调节，适配不同切削参数的加工需求。设备的机架部分采用钢板焊接后时效处理的结构件，有效降低加工过程中的共振问题，保证切削过程的稳定性，两侧的Y轴传动组件做了防护设计，可阻挡加工过程中产生的切屑、粉尘进入导轨与丝杠接触面，减少日常维护的工作量。设计过程中参考了同规格6040型路由设备的成熟结构，针对外观操作便利性做了细节调整，在设备操作侧预留了调节旋钮的安装位，方便操作人员在设备旁快速调整进给倍率、主轴转速等参数，无需完全依赖软件端操作。整体安装尺寸适配常规小型加工车间、个人工作室、学校实训工位的摆放需求，台面离地高度符合人体站立操作的舒适区间，设备底部预留了减震垫安装孔位，可配合橡胶减震垫降低加工震动对周边工位的影响，电气安装腔设置在机架后侧，预留了足够的走线空间与驱动器、控制板的安装位置，方便后期做电气元件的维护与升级，各运动轴的行程限位位置均做了硬限位与软限位的双重设计，避免超程运动造成的结构碰撞损坏。
