Arduino配套CA9金属陶瓷电位计结构

　　这类CA9金属陶瓷电位计常被集成在开源硬件开发套件、小型工控调节模块、消费类电子调参面板中，作为信号输入、参数校准的核心调节元件使用，实际工况下多承担电压分压、电阻值连续调节的功能，可通过旋钮转动改变输出端的电信号比值，实现设备亮度、转速、阈值等参数的连续调整。

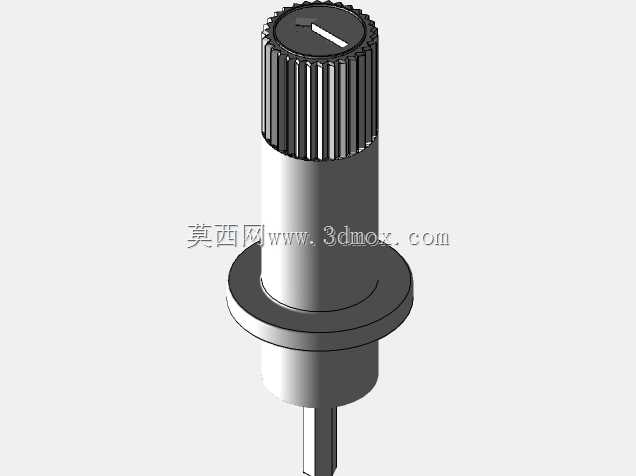

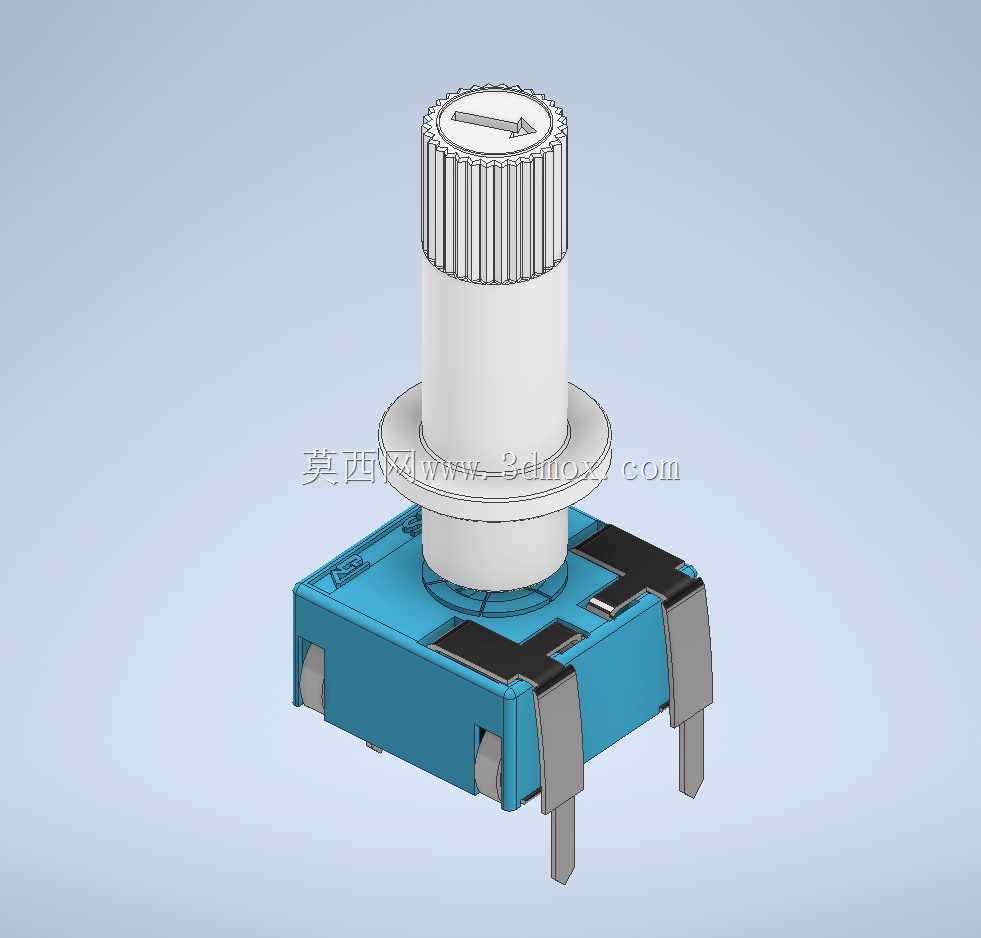

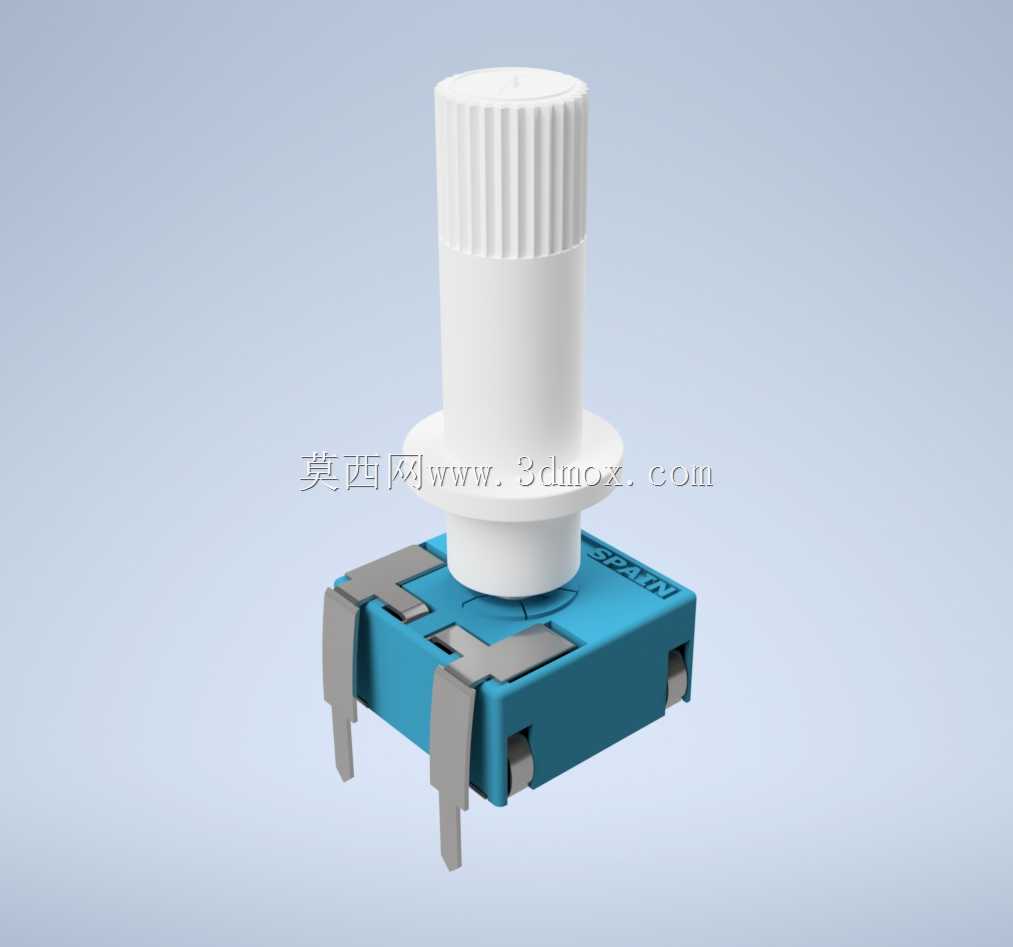

　　从结构设计来看，该电位计采用直插式引脚布局，底部金属引脚兼顾电路焊接固定与电气连接作用，引脚间距符合常规通孔焊接的工艺要求，可直接适配标准面包板、通用PCB板的安装孔位，无需额外定制转接结构。上部的旋钮轴采用竖纹防滑结构，增大手动调节时的摩擦力，转动过程中带有清晰的档位阻尼感，能避免调节后出现参数偏移，轴体与底座之间设置有轴向限位结构，可防止旋钮过度旋转造成内部碳膜或陶瓷基片磨损。

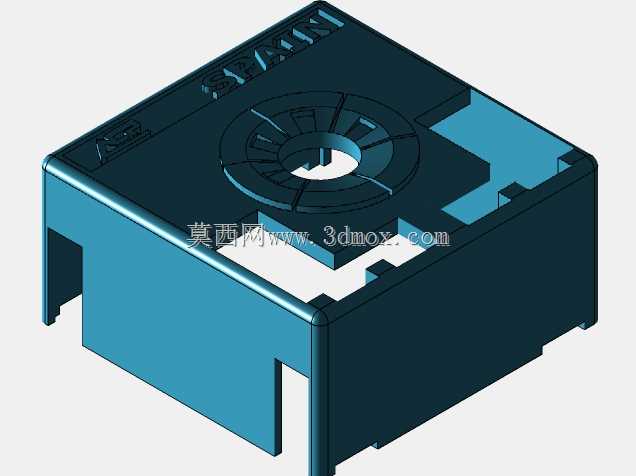

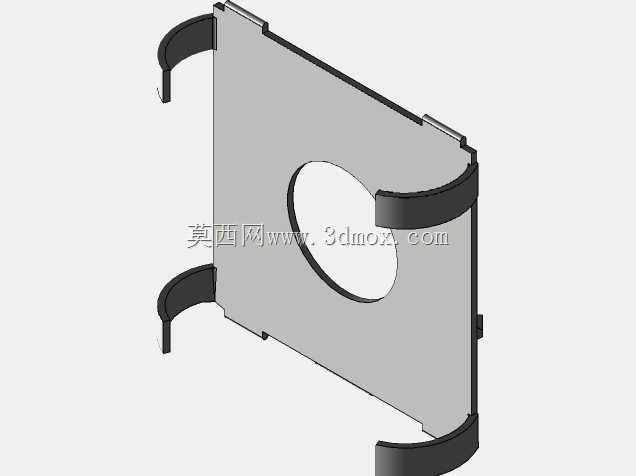

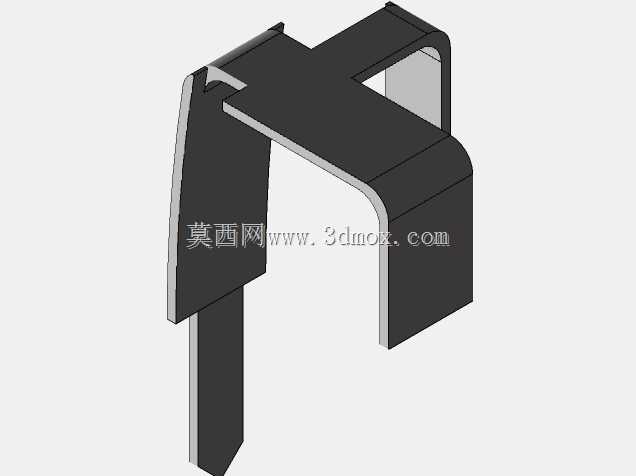

　　底座部分采用蓝色绝缘工程塑料作为主体封装结构，金属固定片从底座两侧延伸而出，在焊接完成后可额外提供机械支撑力，降低引脚受外力拉扯时的断裂风险，整体安装边界紧凑，占用PCB板的安装面积极小，适合在空间受限的小型电子设备内部布置。金属陶瓷材质的电阻基片相比传统碳膜电位计，拥有更好的耐磨性能与温度稳定性，在频繁调节、温变范围较大的工况下，能保持更稳定的电阻线性度，减少参数漂移带来的调节误差。

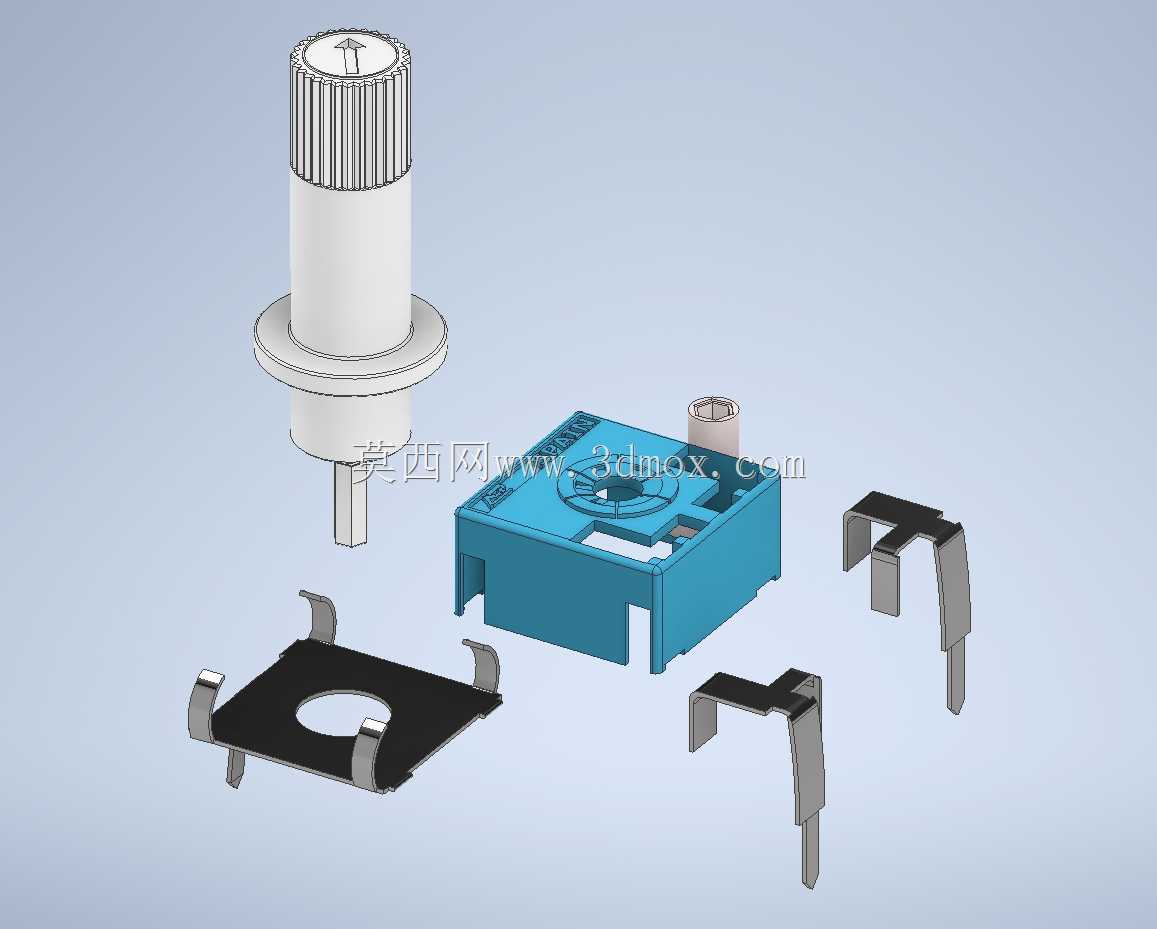

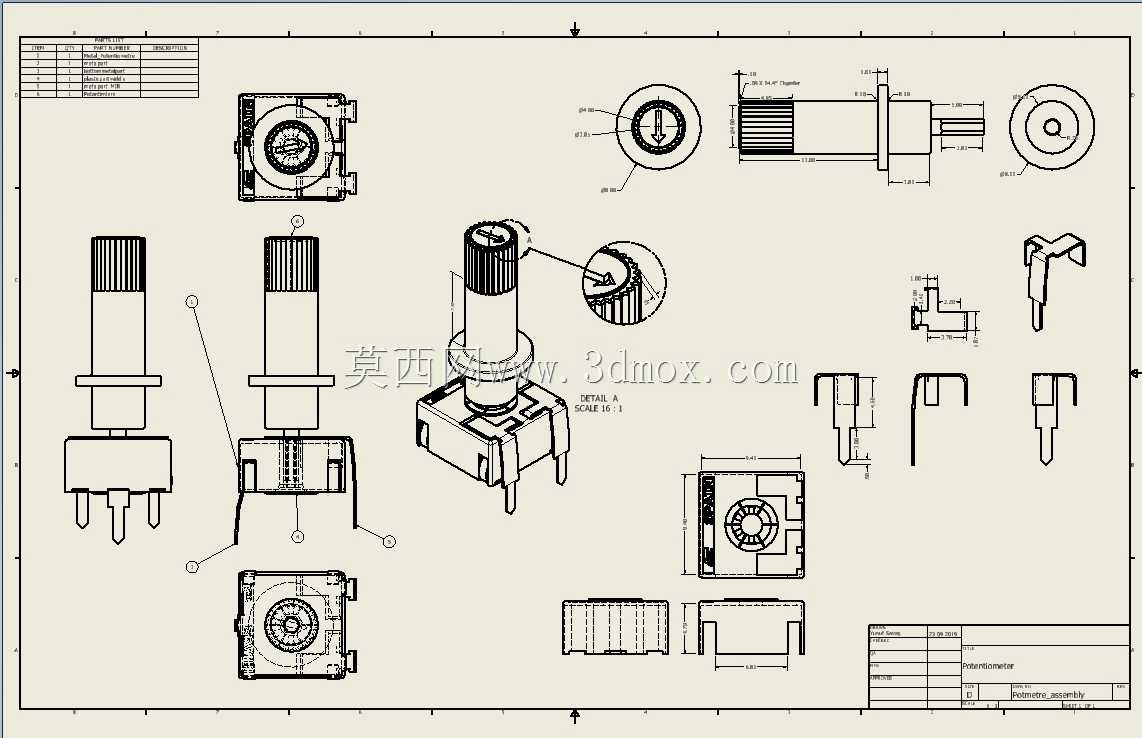

　　建模过程中完整还原了电位计的所有外部细节，包括底座的卡扣结构、引脚的折弯角度、旋钮的竖纹纹理、底座表面的标识刻印，所有尺寸均按照实物测绘结果还原，可直接用于开发板装配干涉检查、设备面板开孔尺寸匹配、整机三维布线的空间校核工作，也可作为教学演示模型用于电子结构原理的展示场景。在实际选型应用中，该类电位计的额定功率、线性精度、转动寿命均能满足民用电子、小型工控设备的使用要求，直插式的安装方式也适配小批量手工焊接、大批量波峰焊的不同生产工艺，不需要特殊的组装工装即可完成装配。
