树莓派3A驱动三轮激光雷达开源移动平台

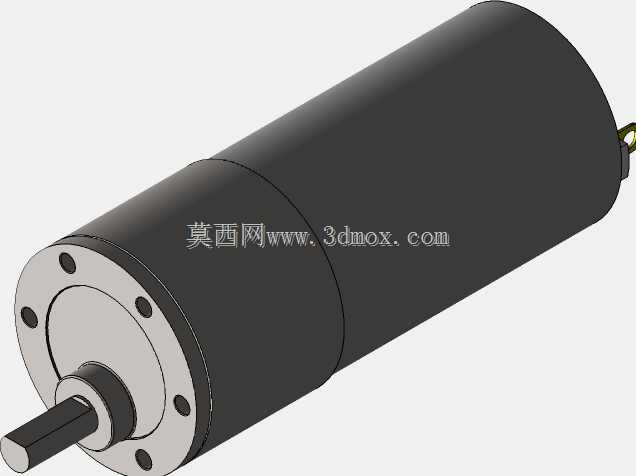

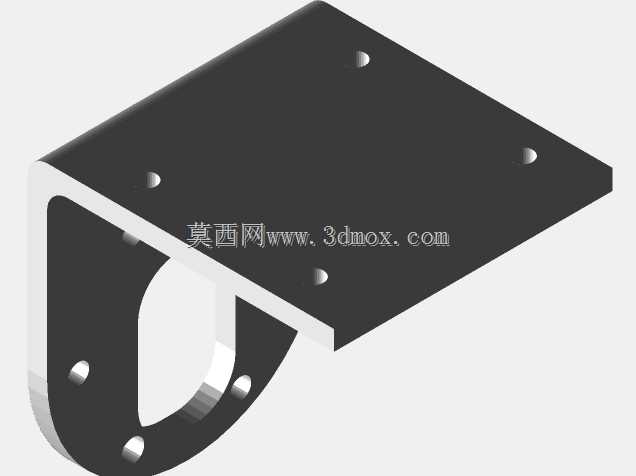

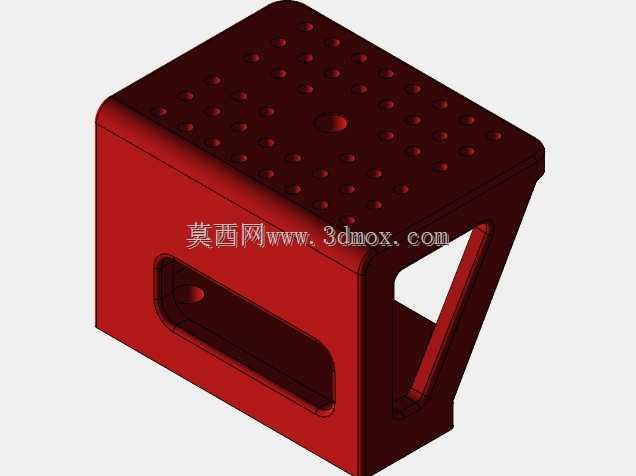

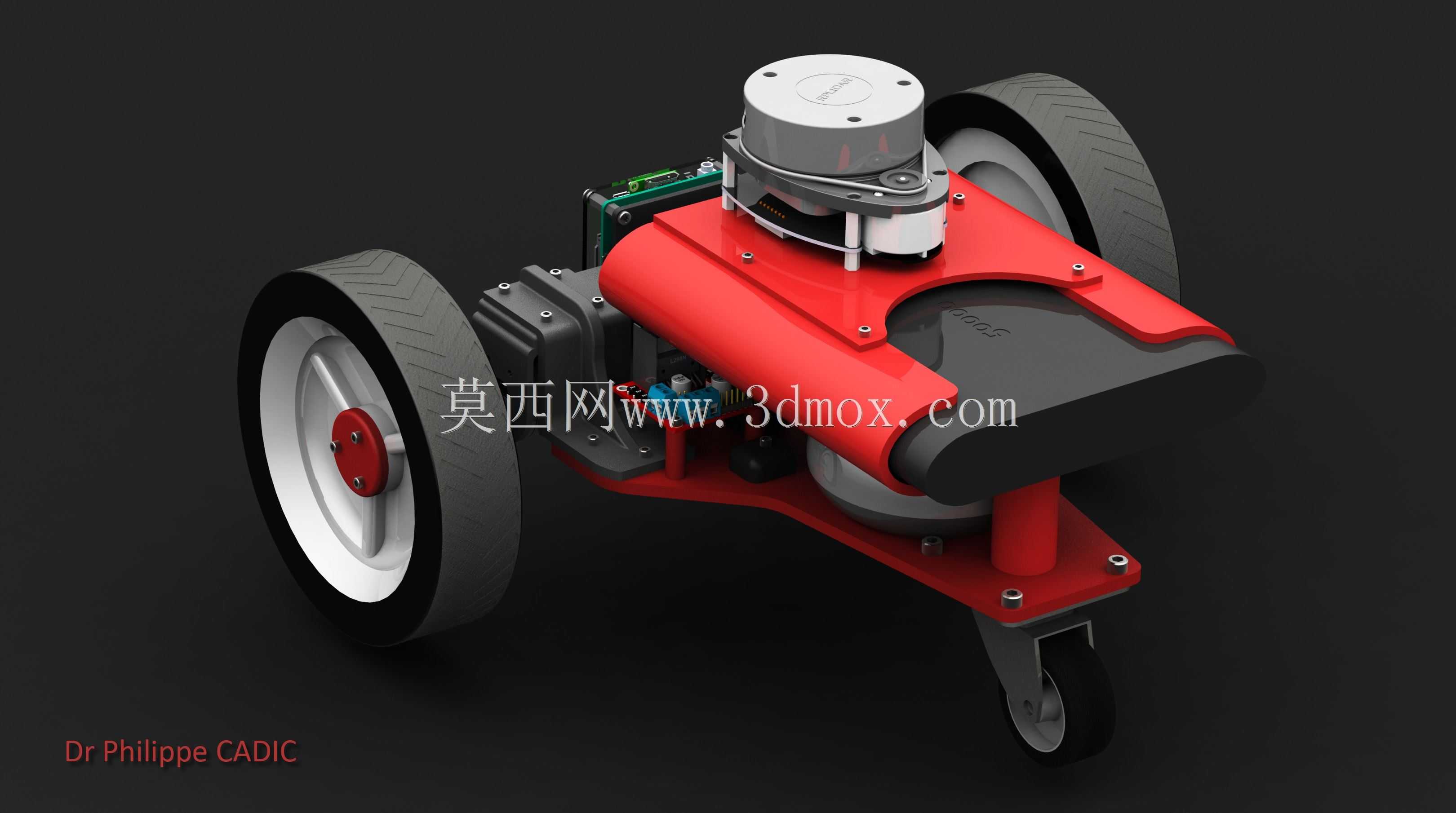

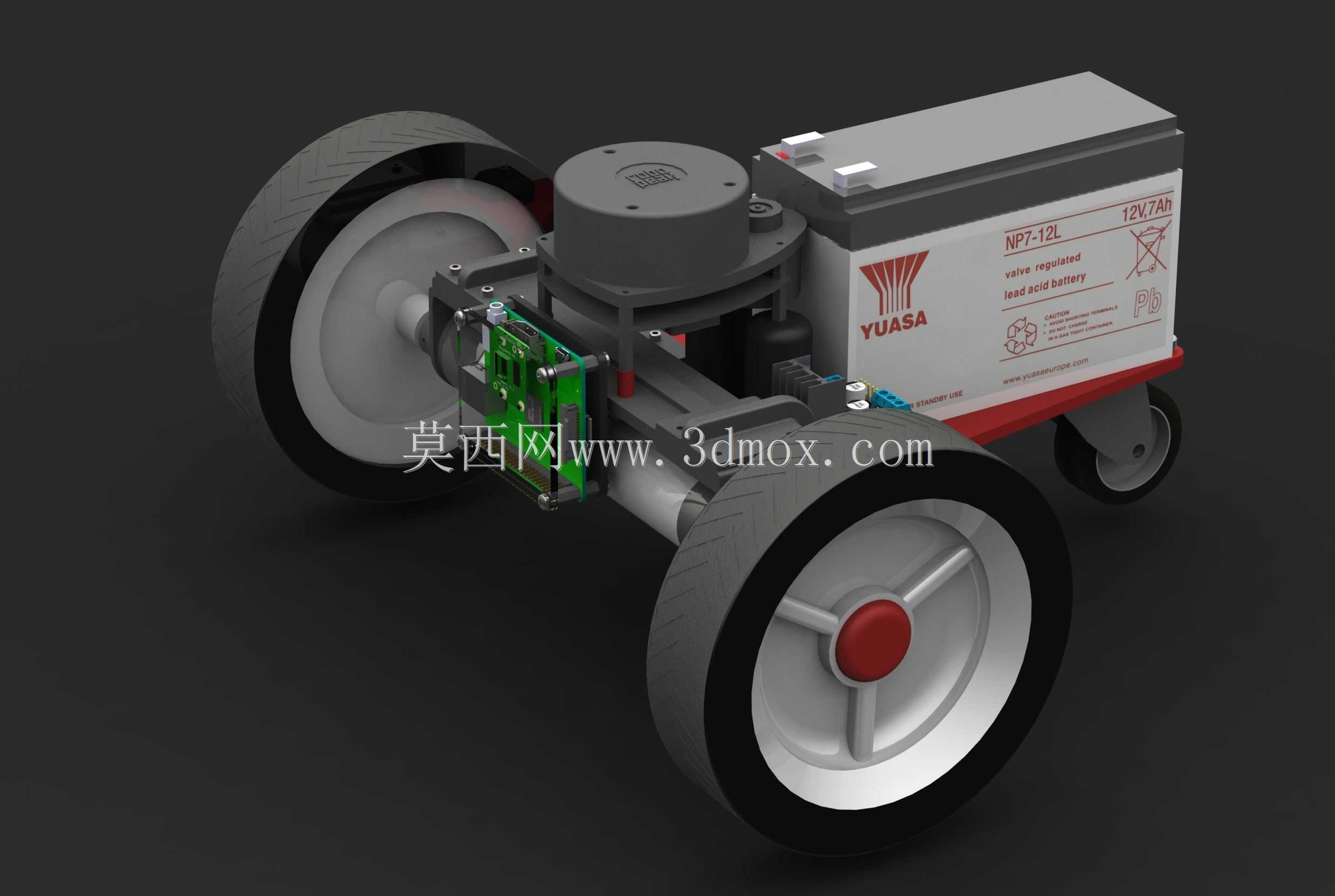

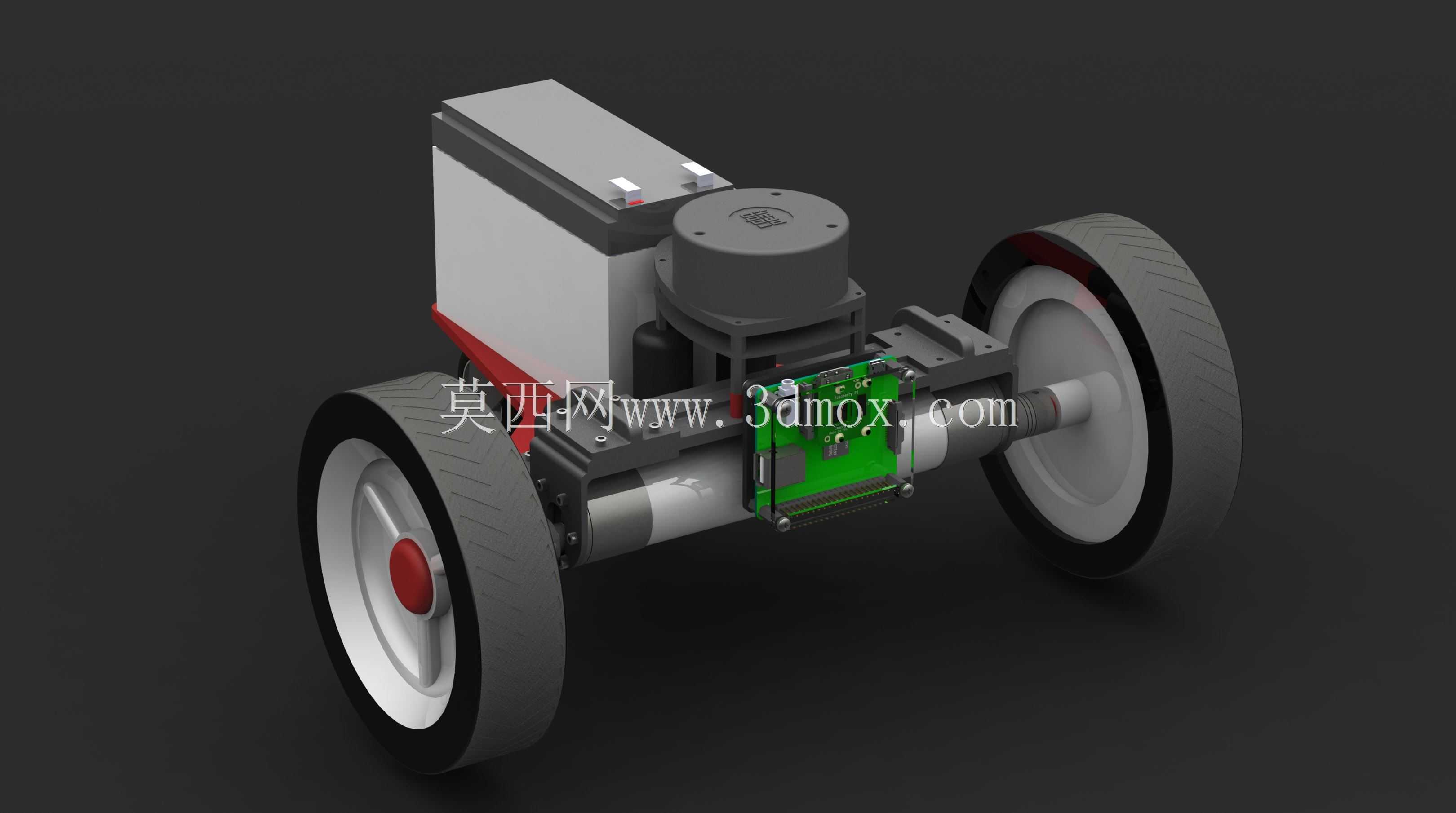

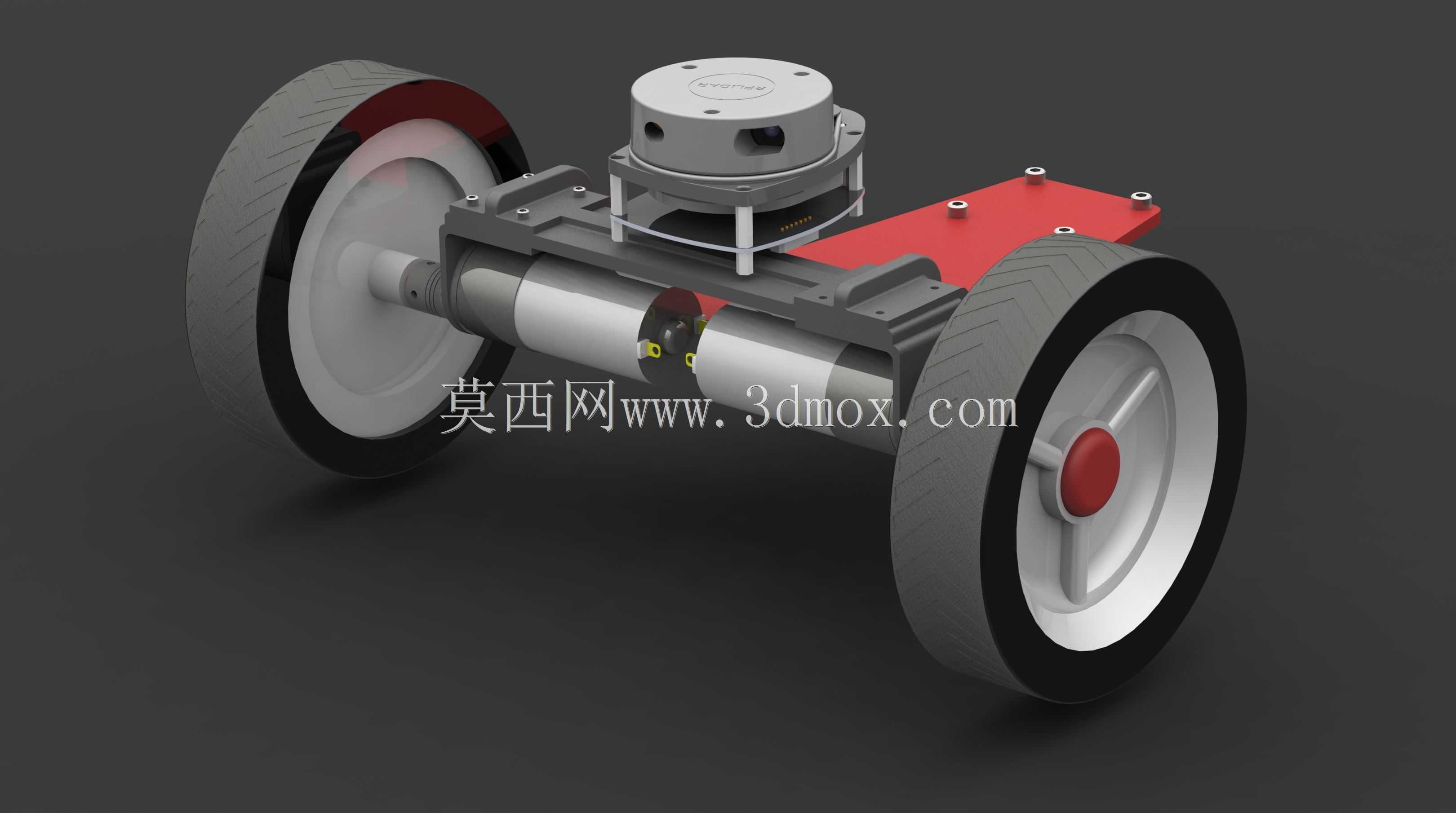

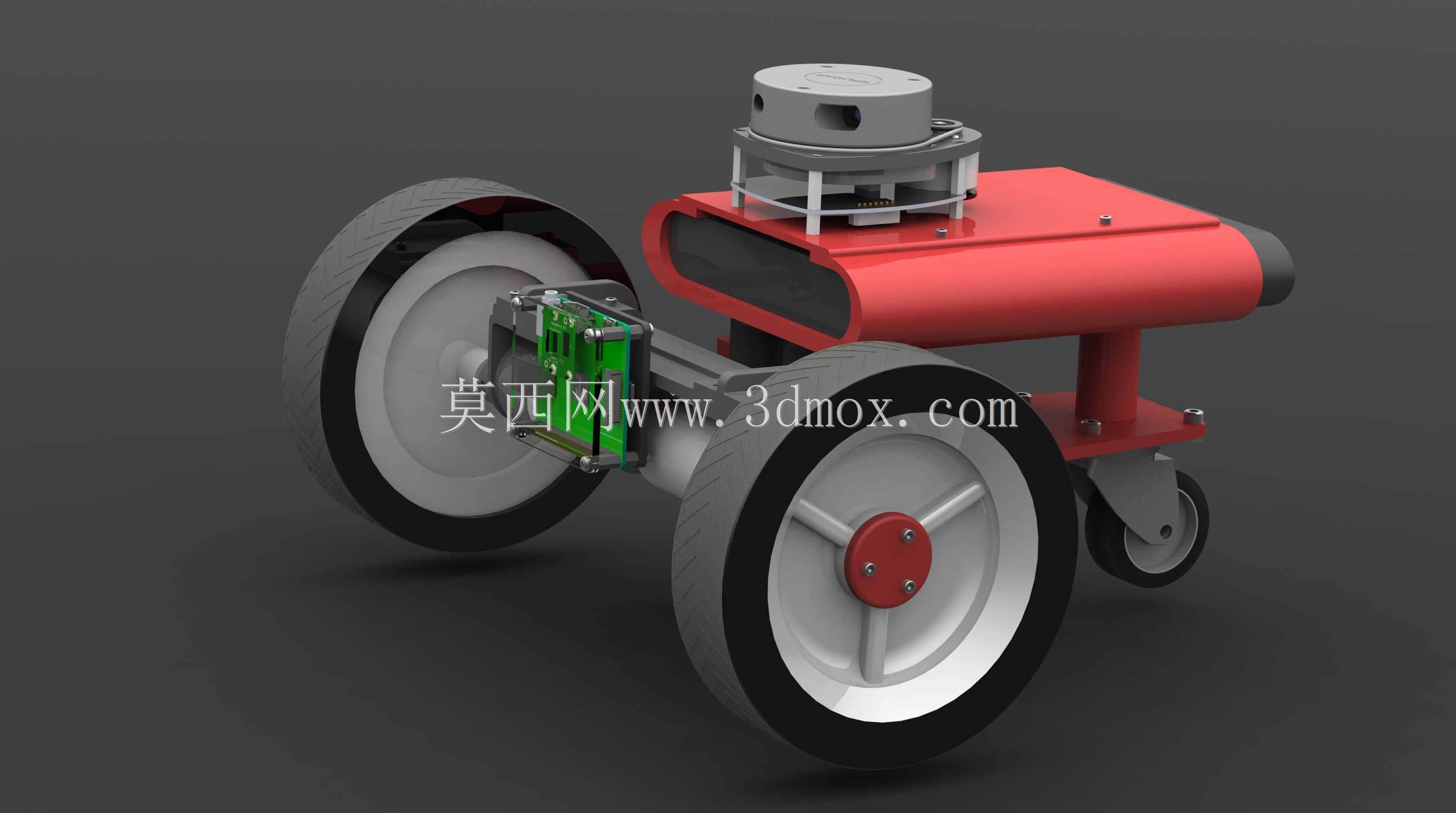

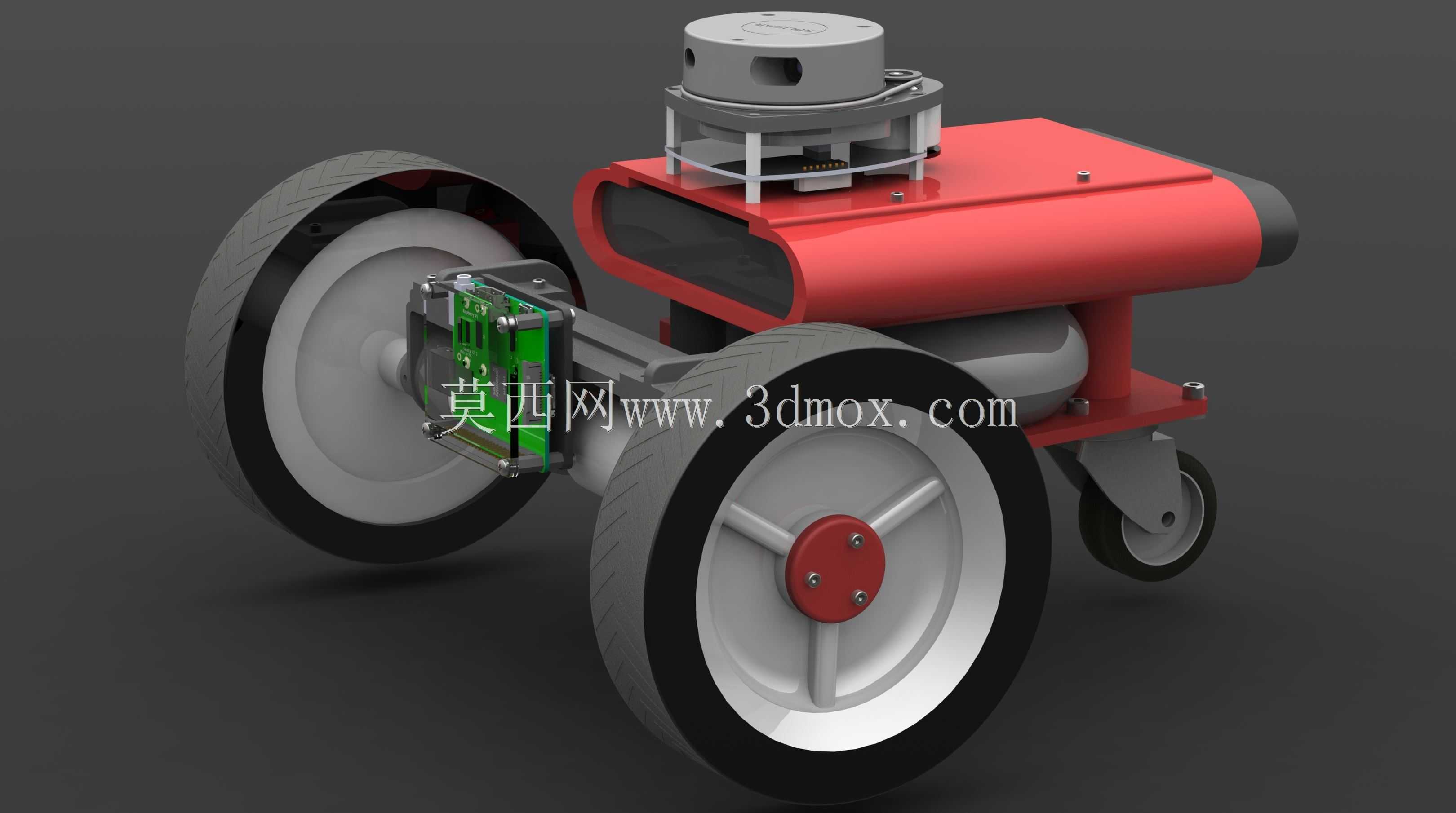

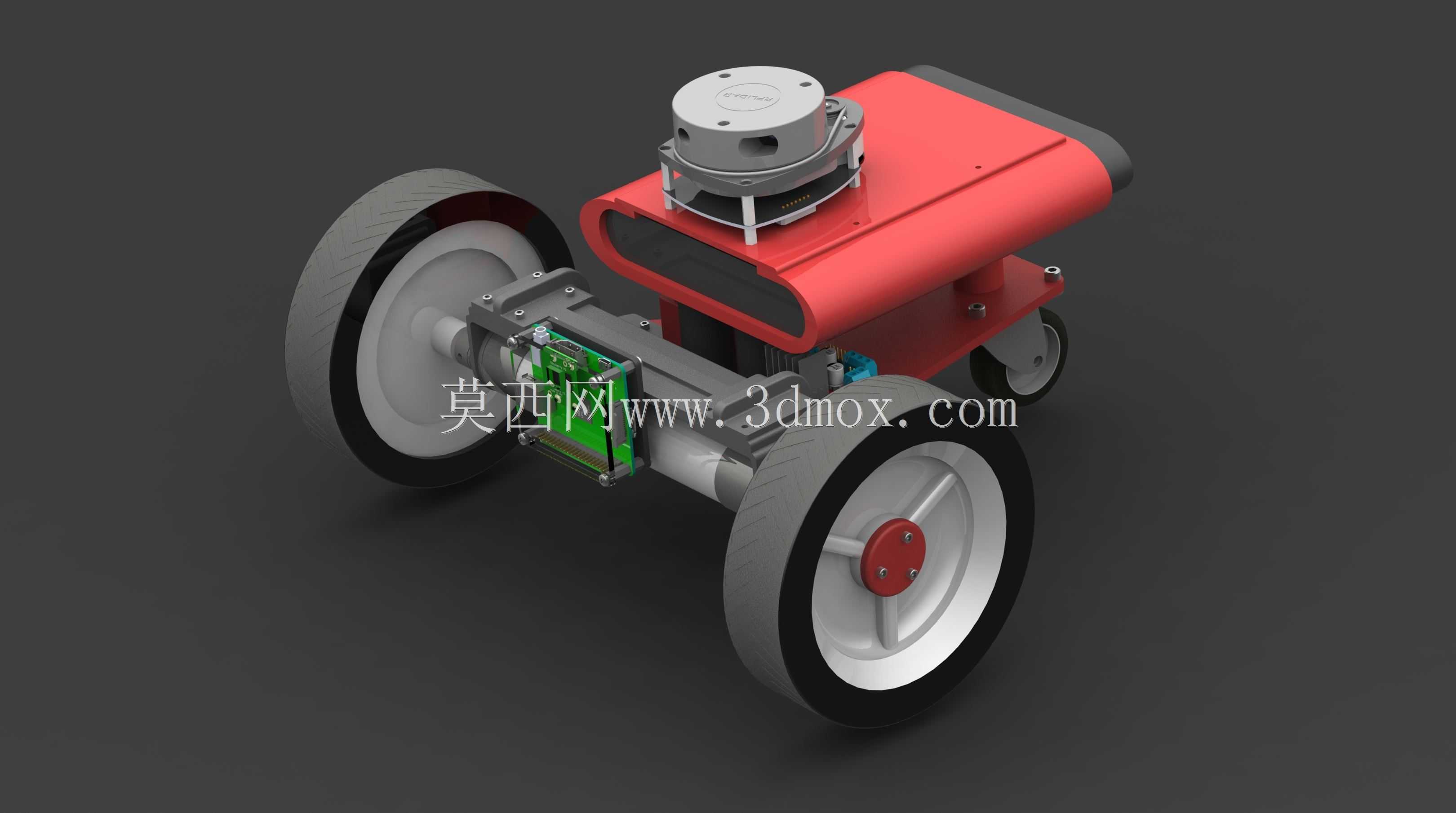

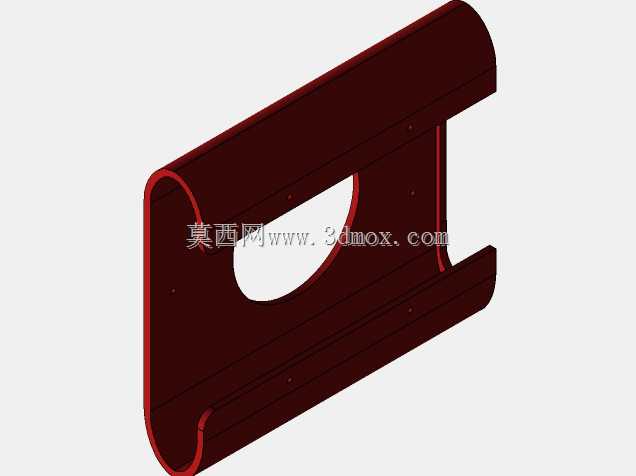

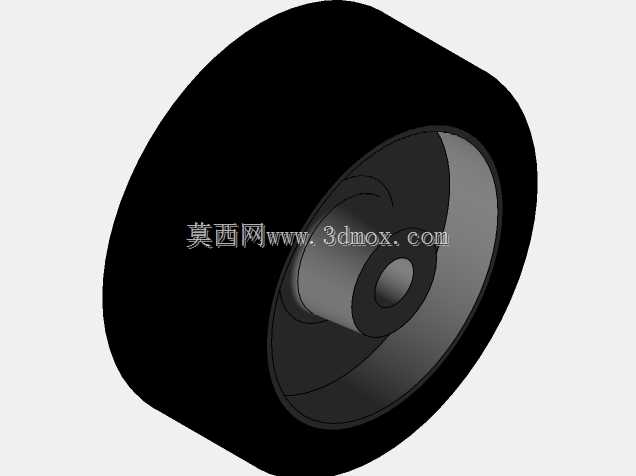

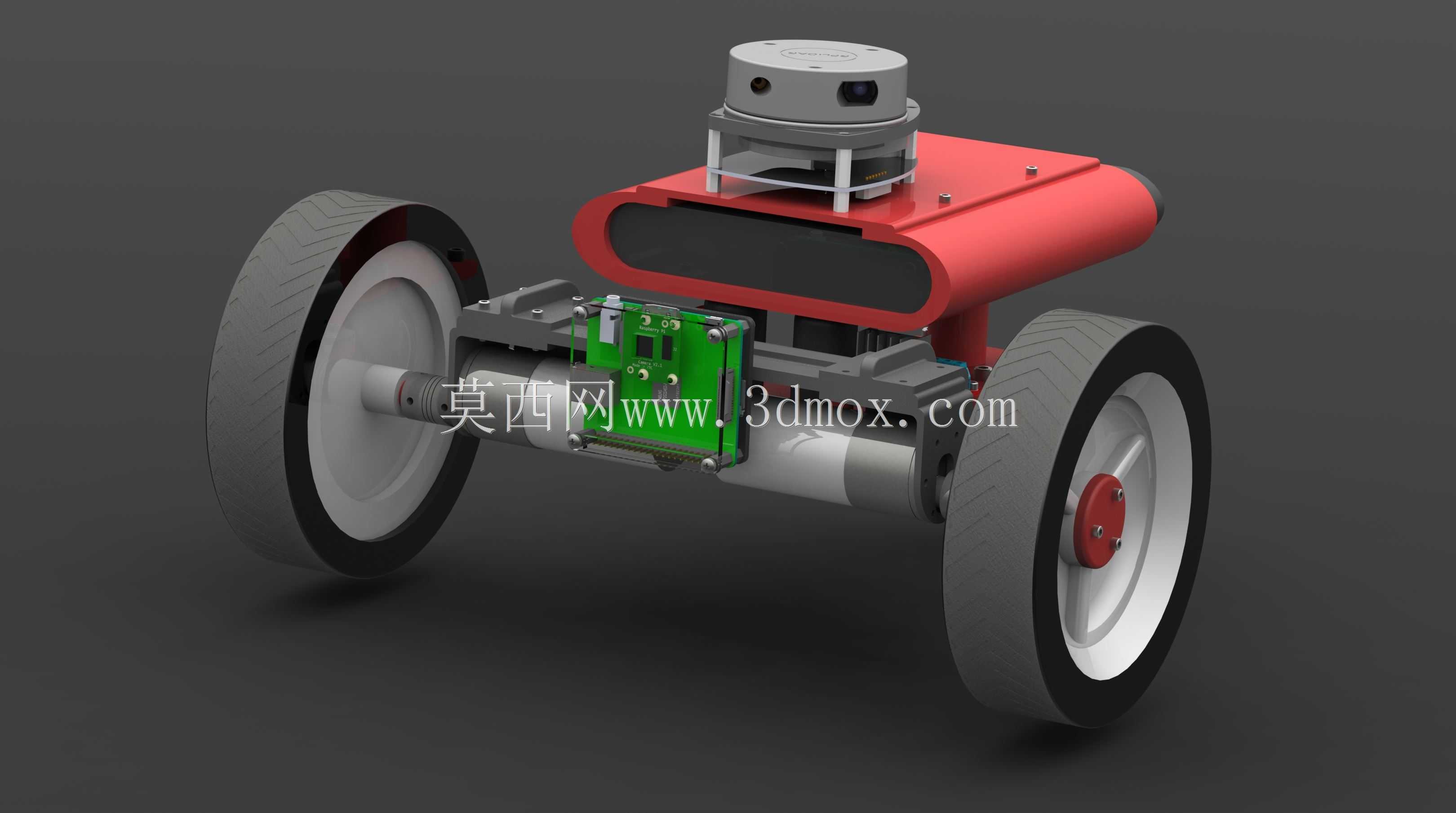

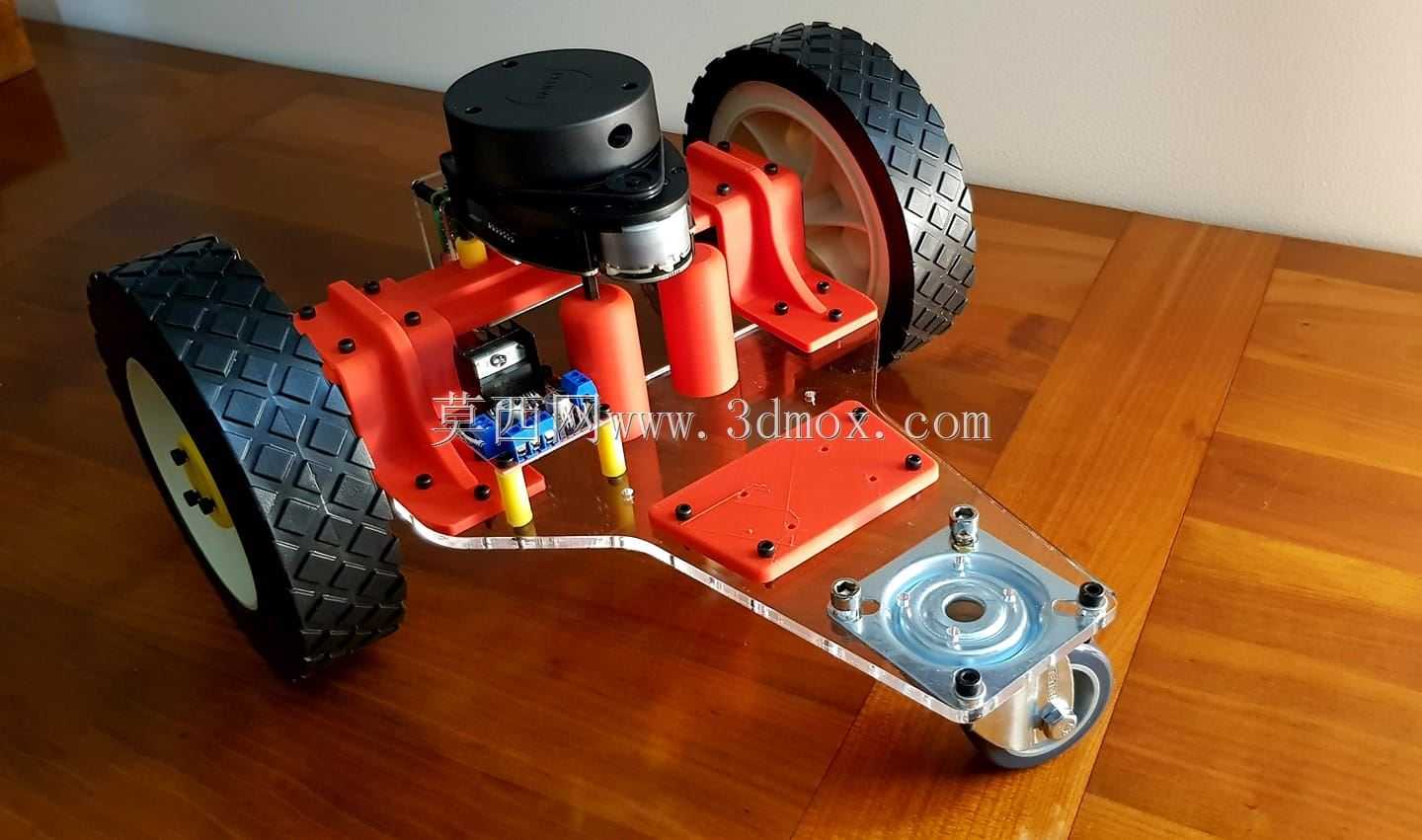

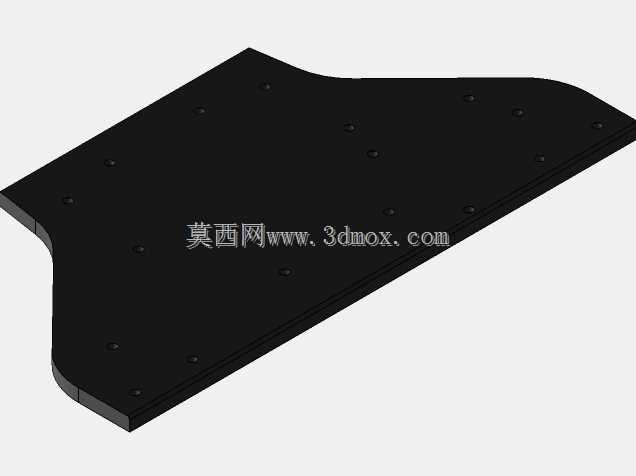

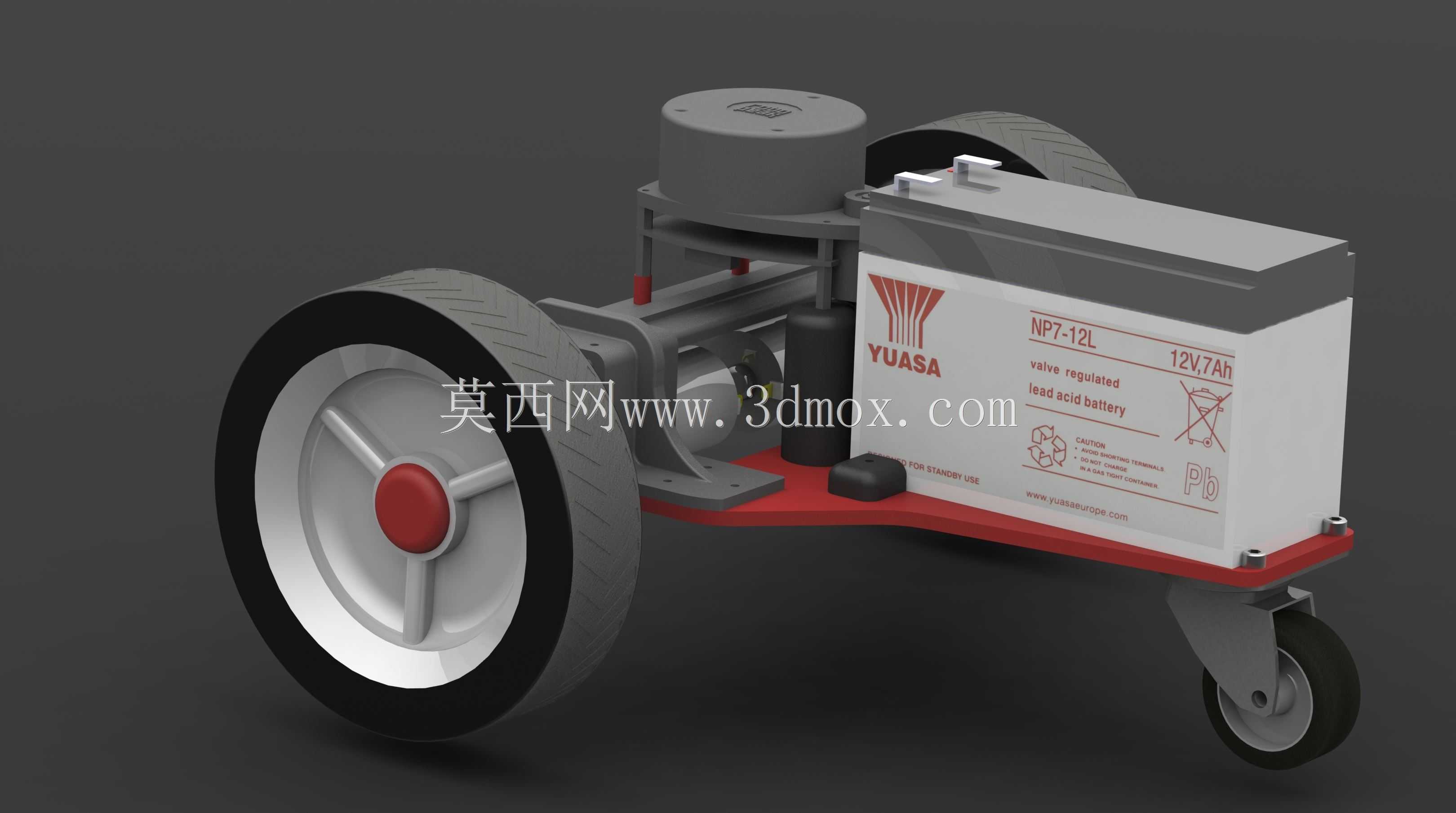

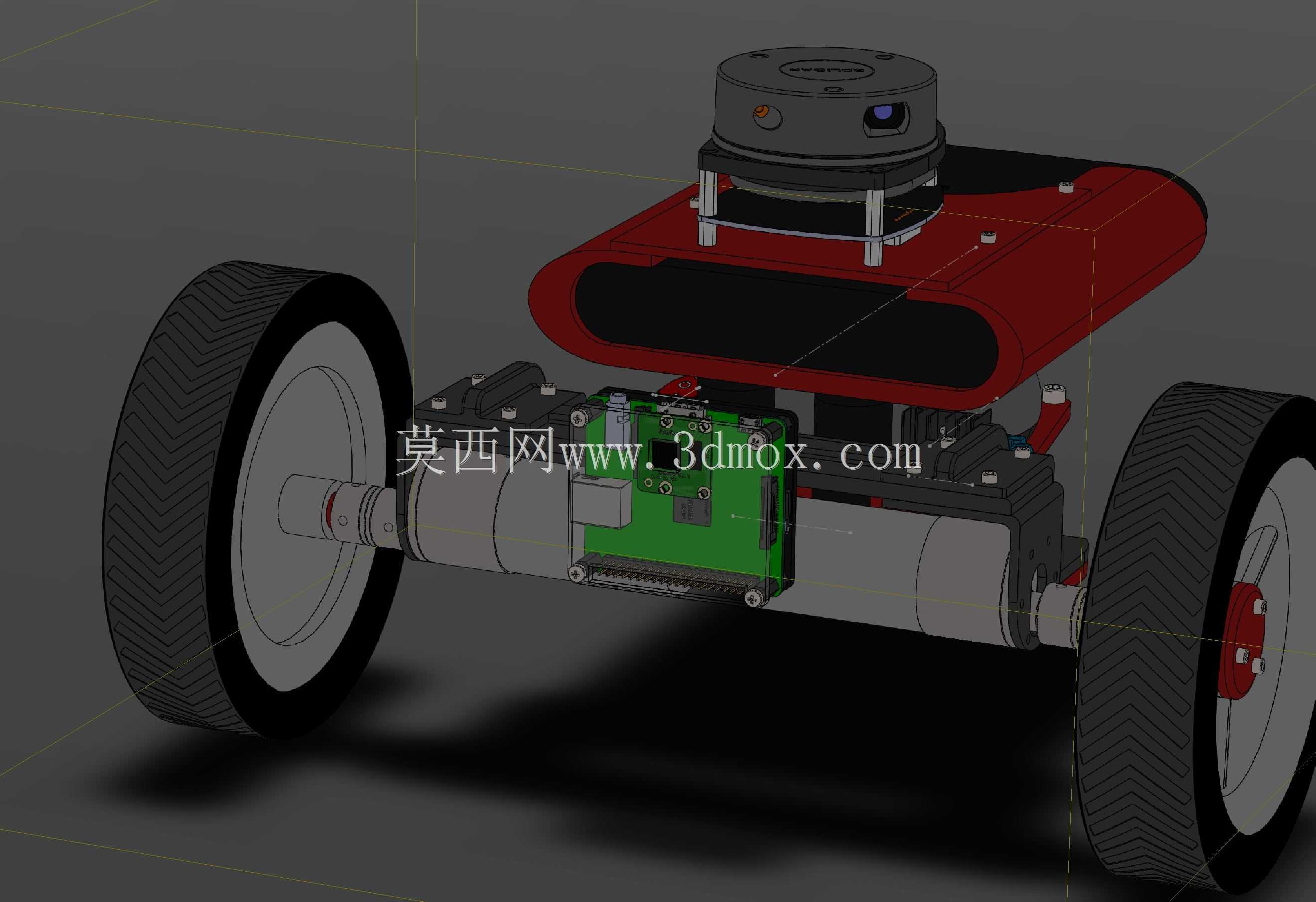

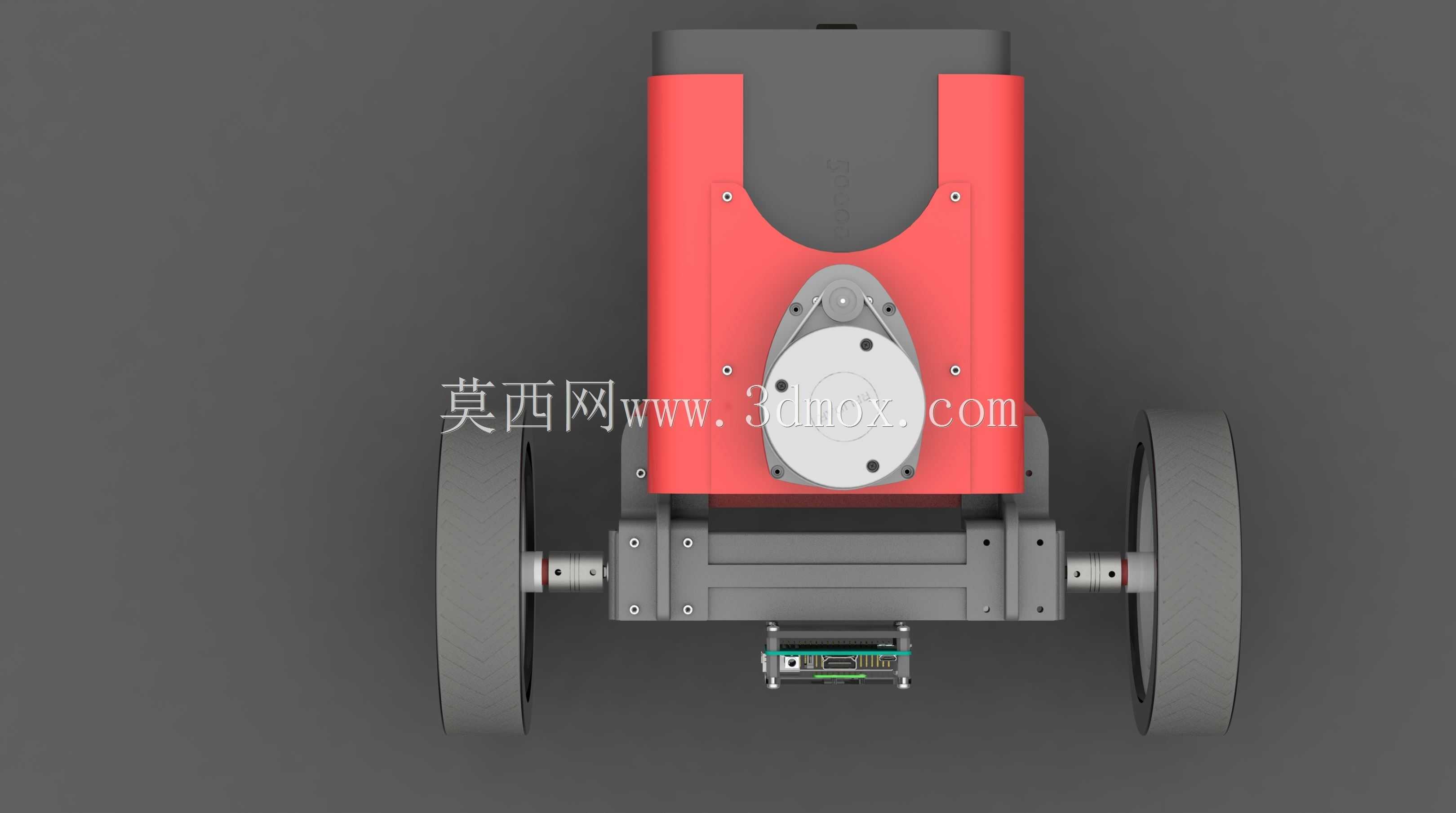

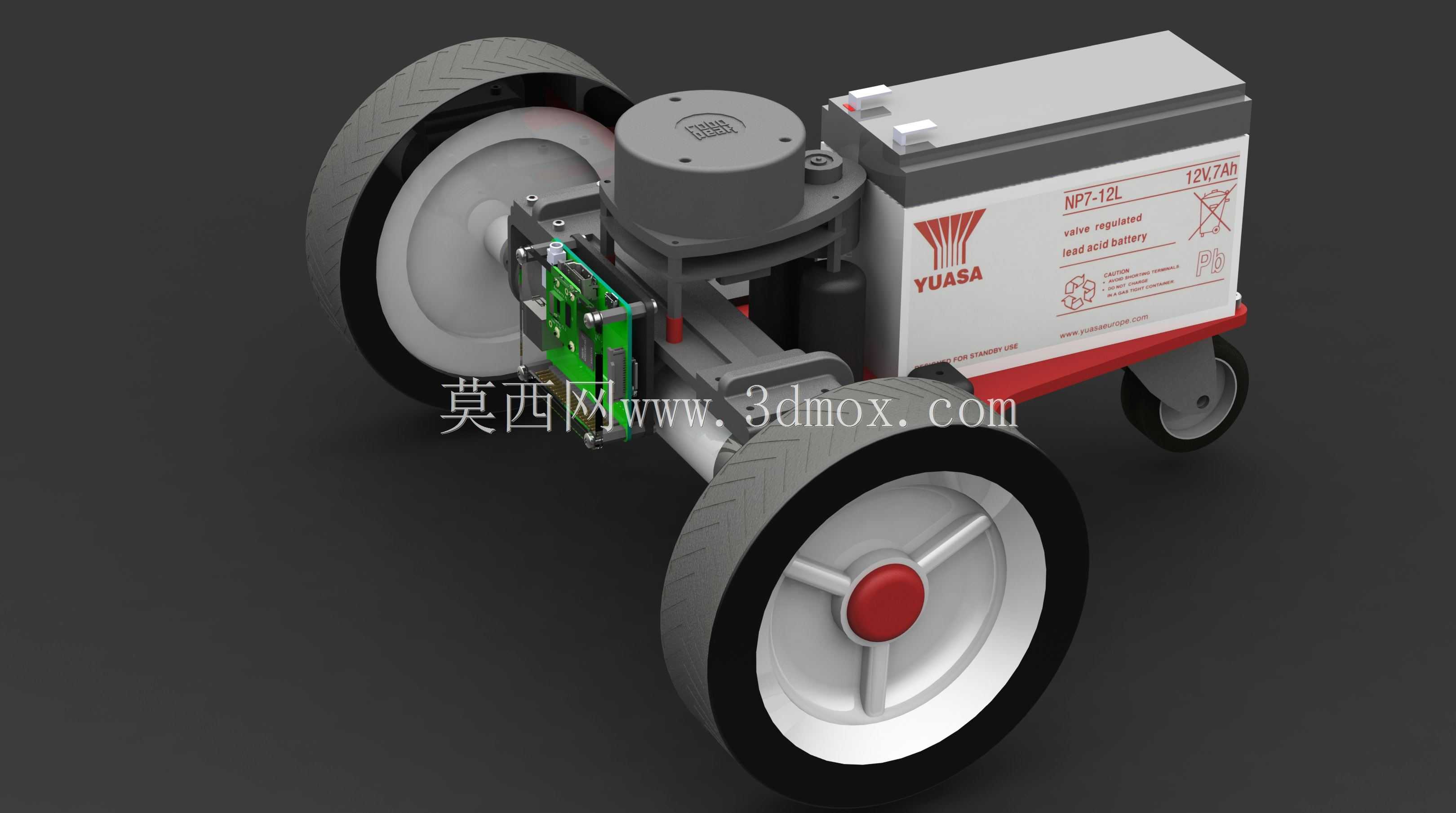

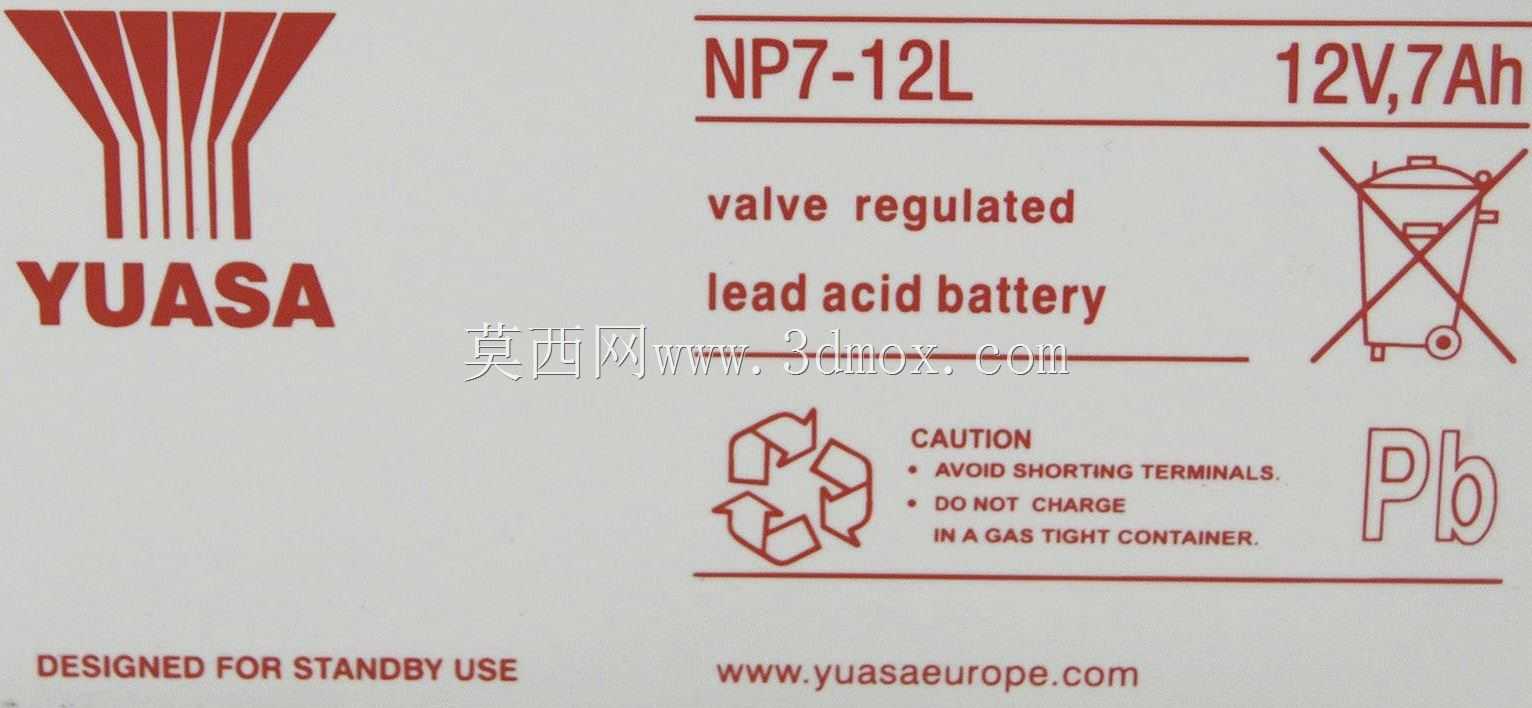

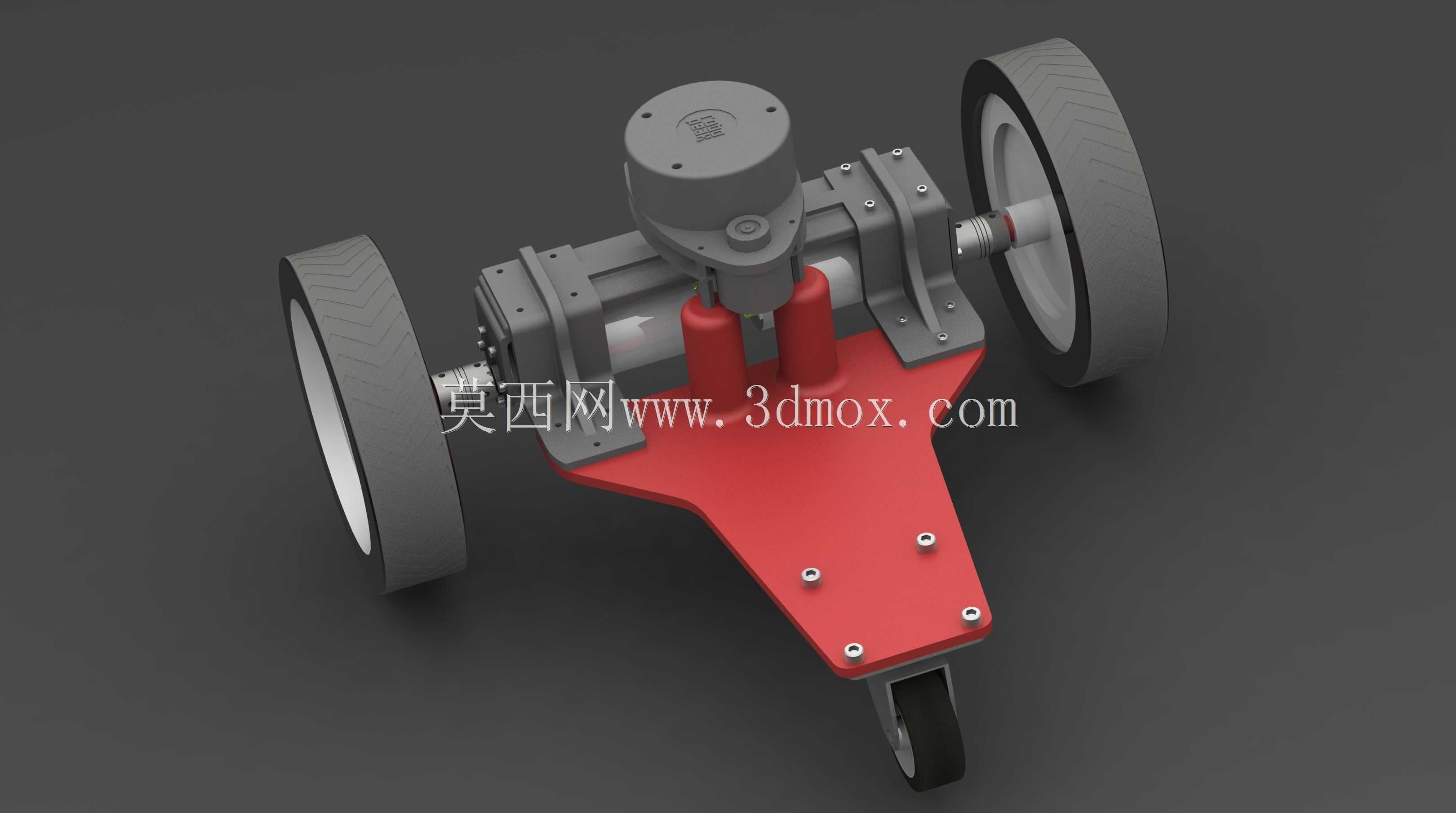

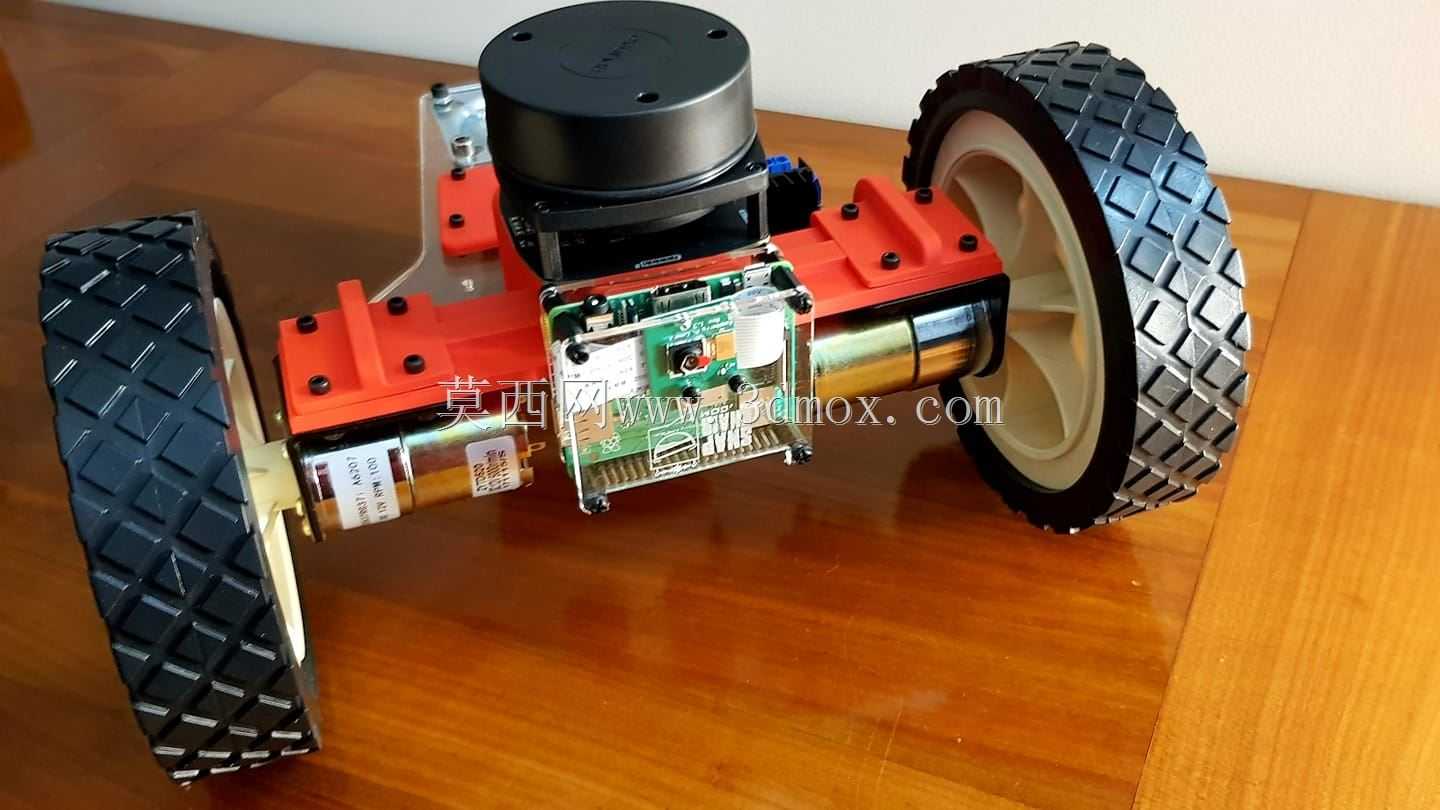

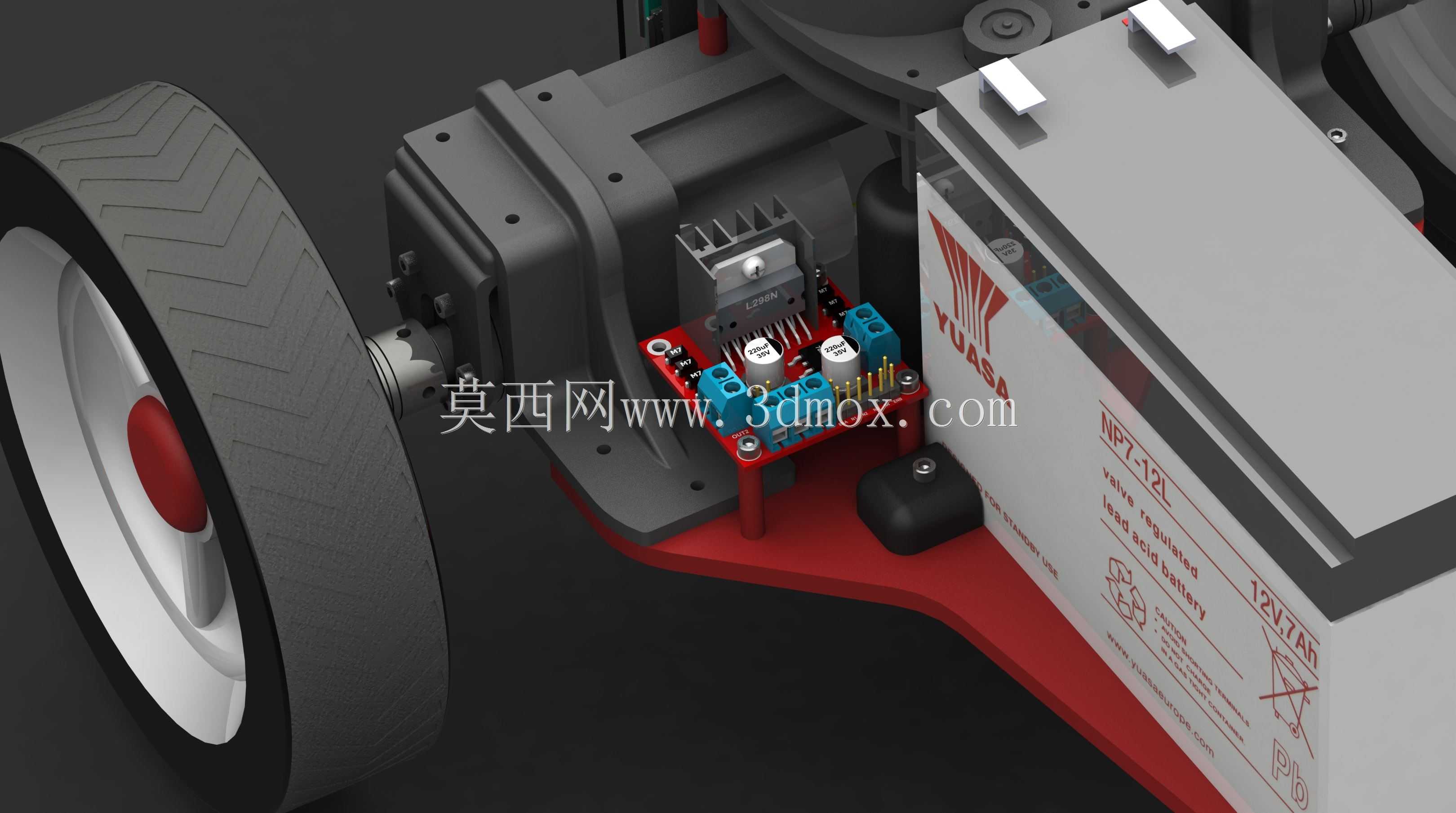

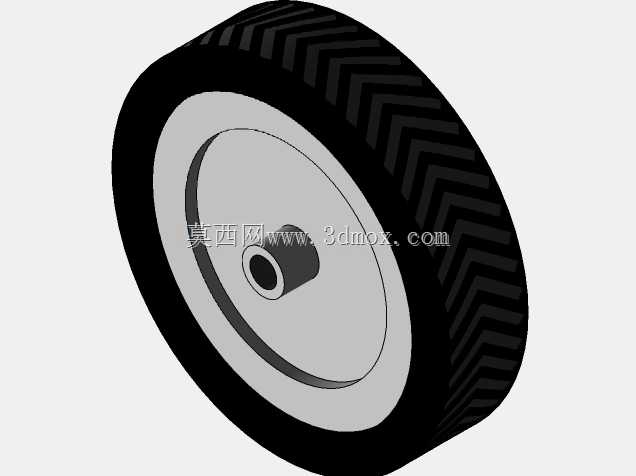

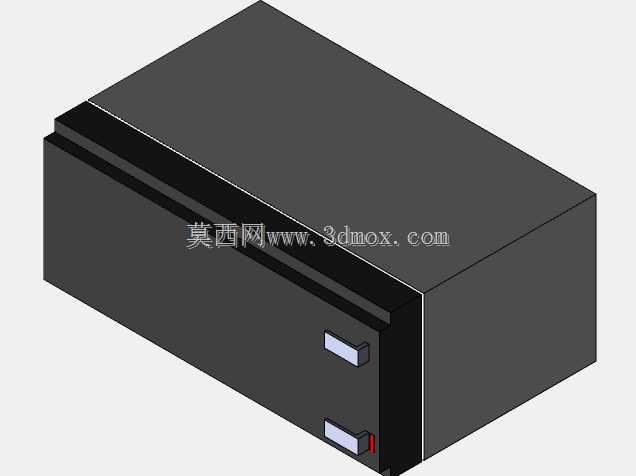

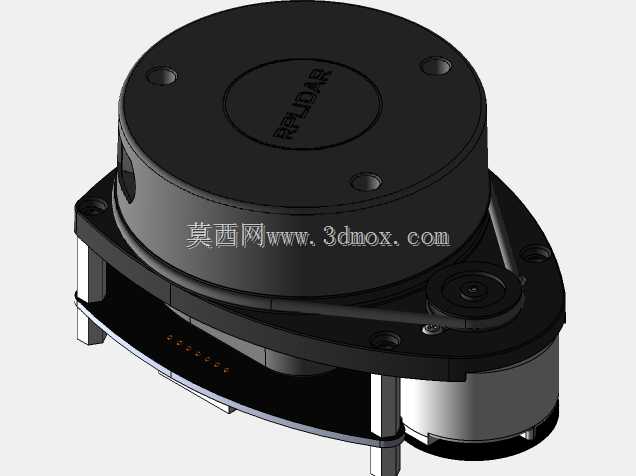

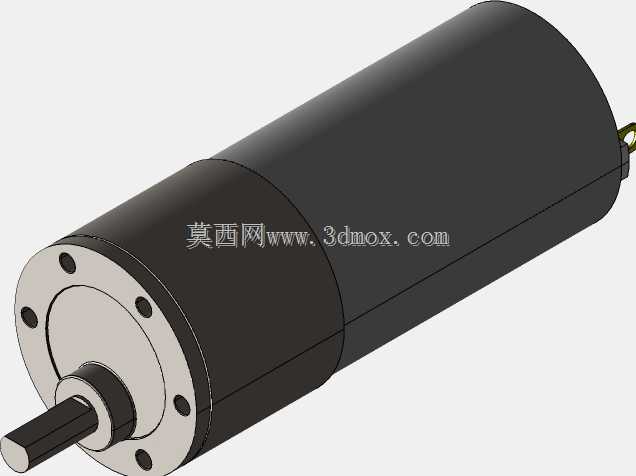

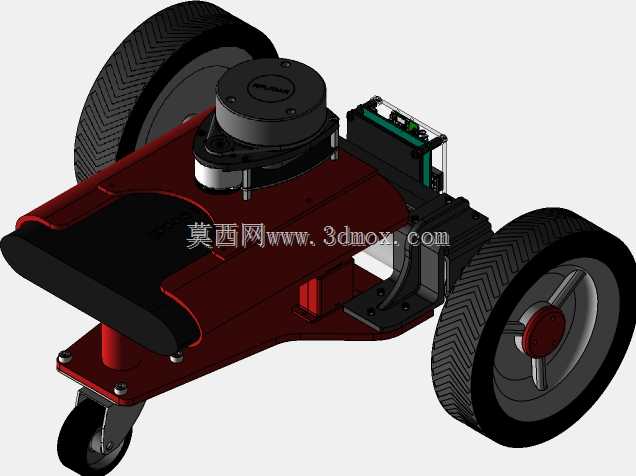

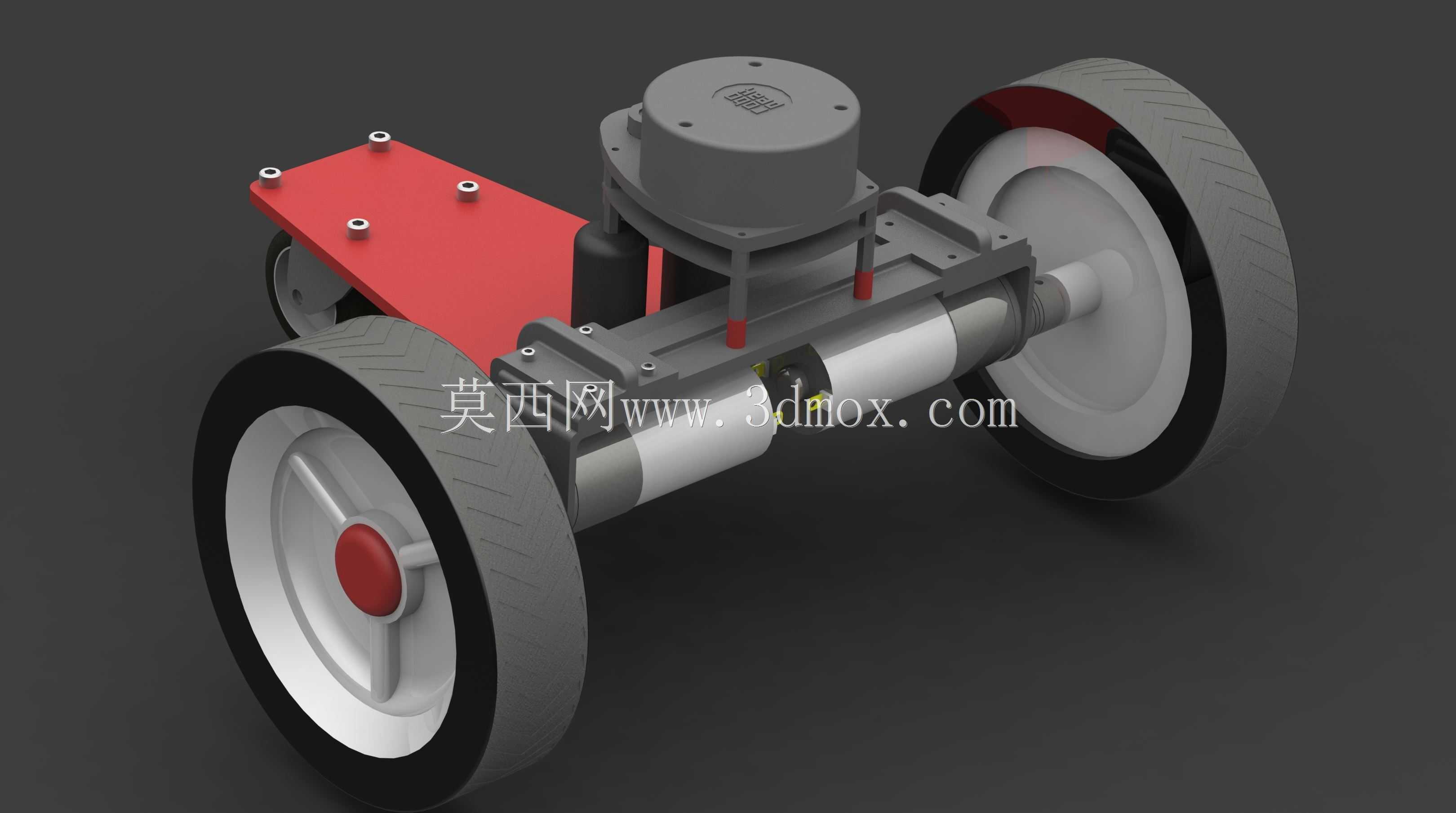

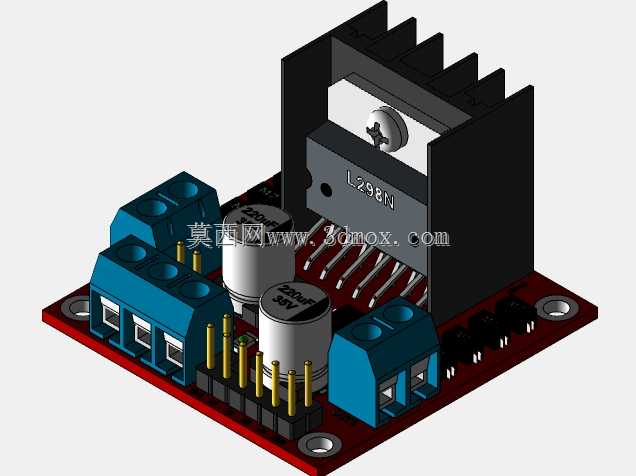

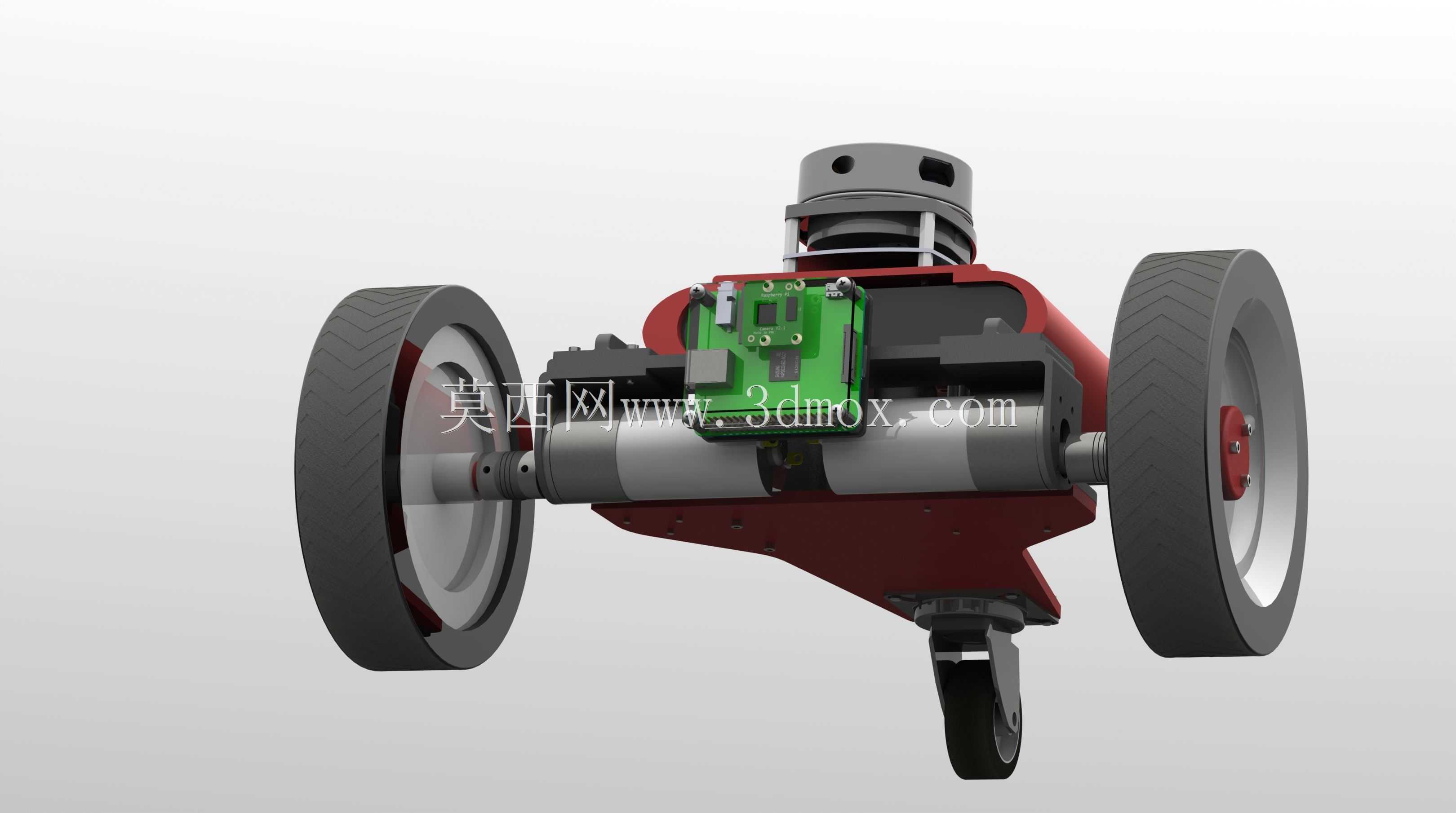

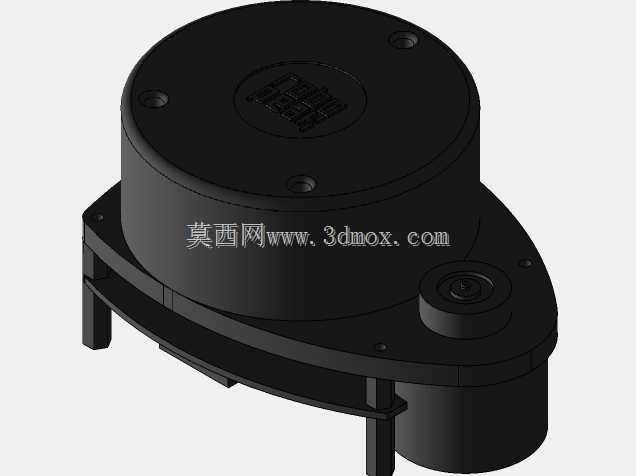

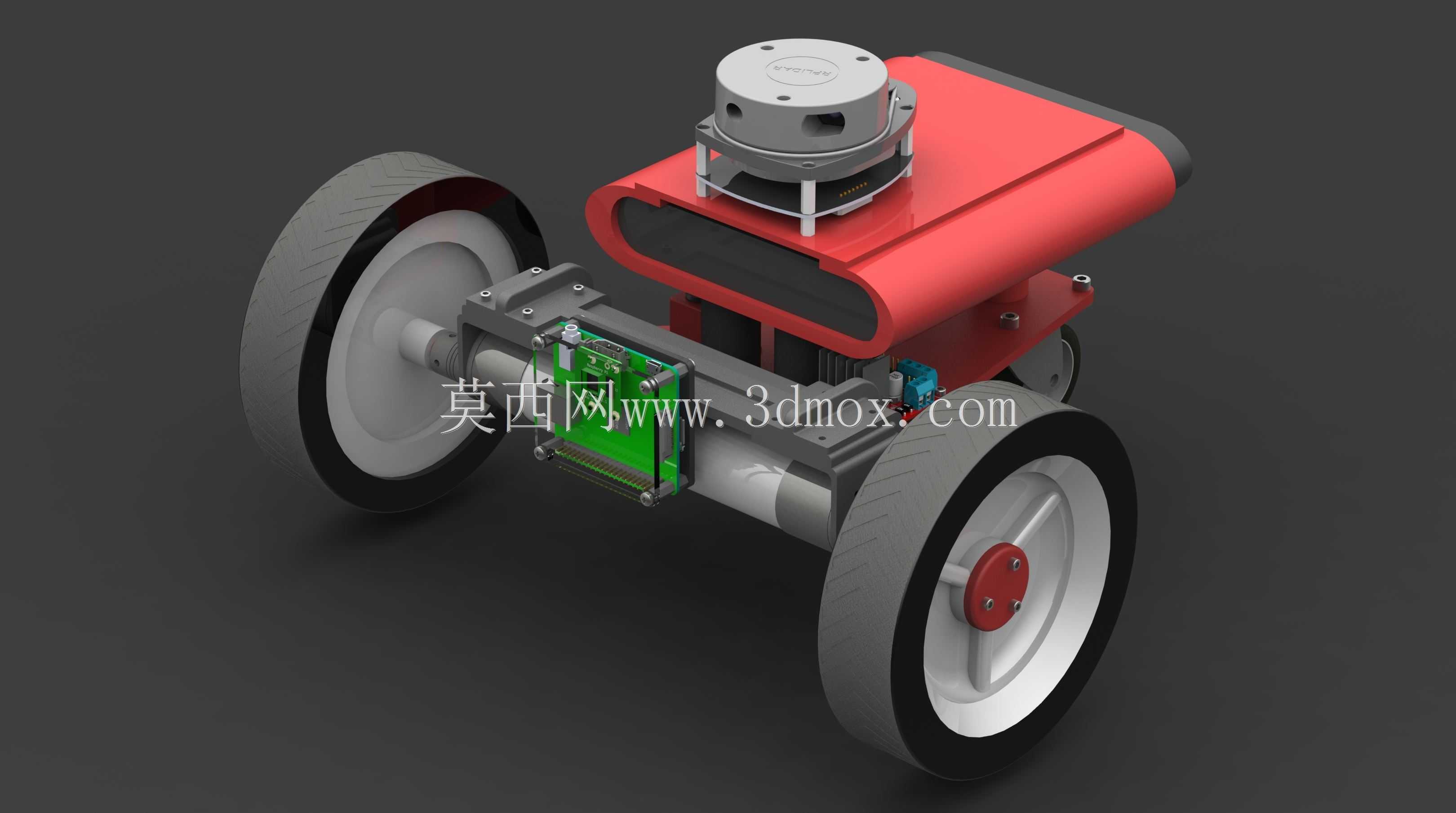

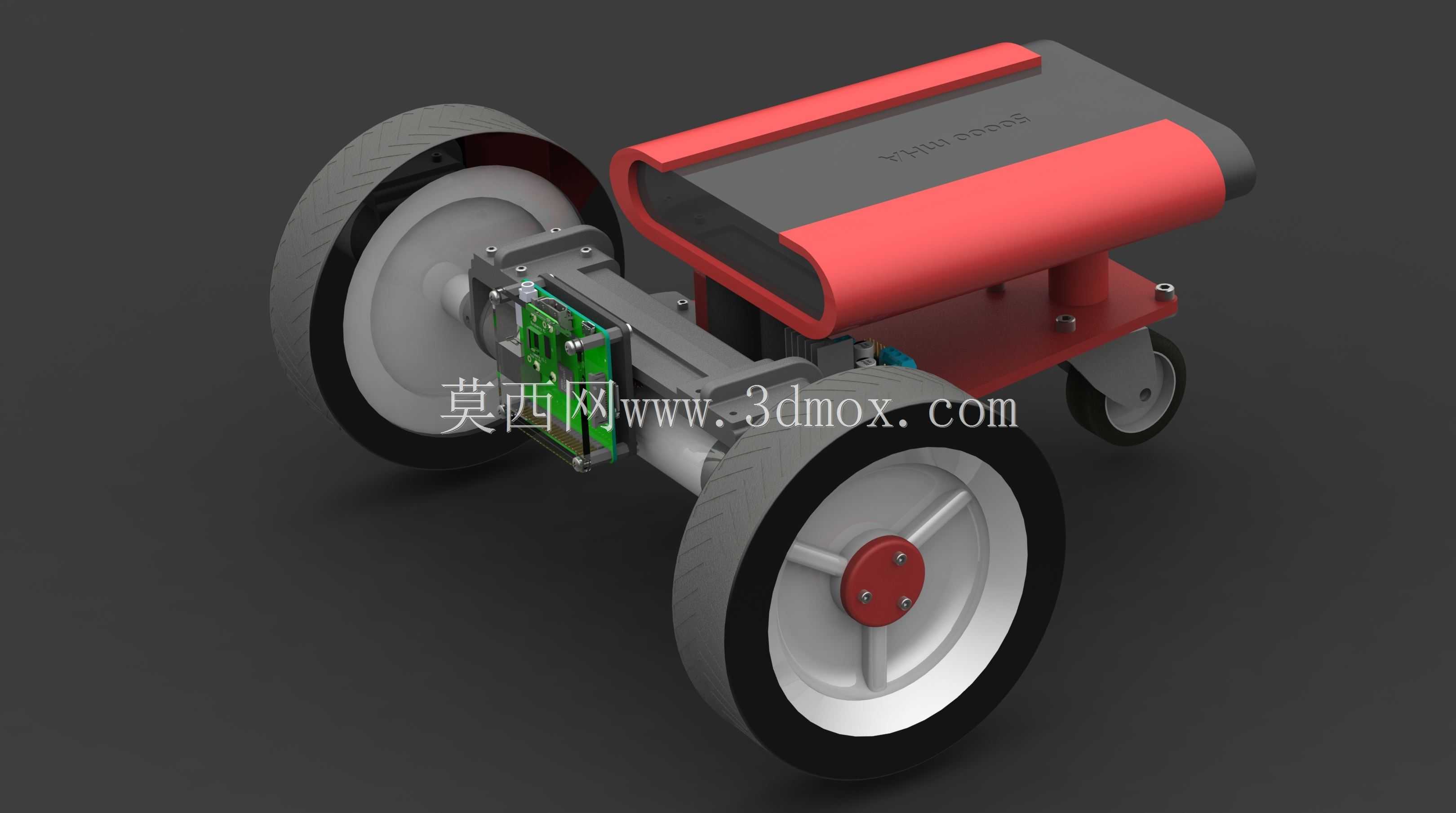

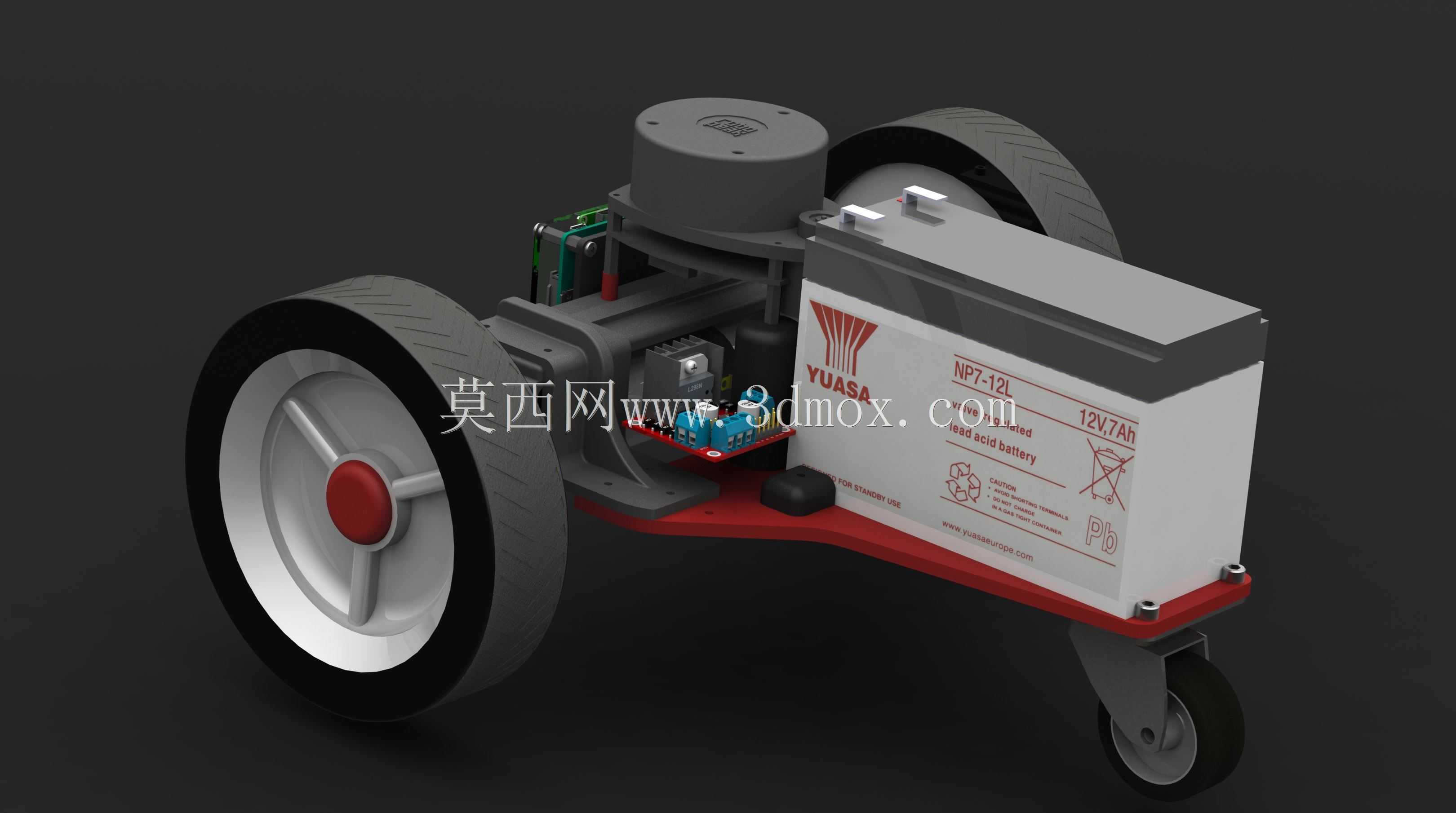

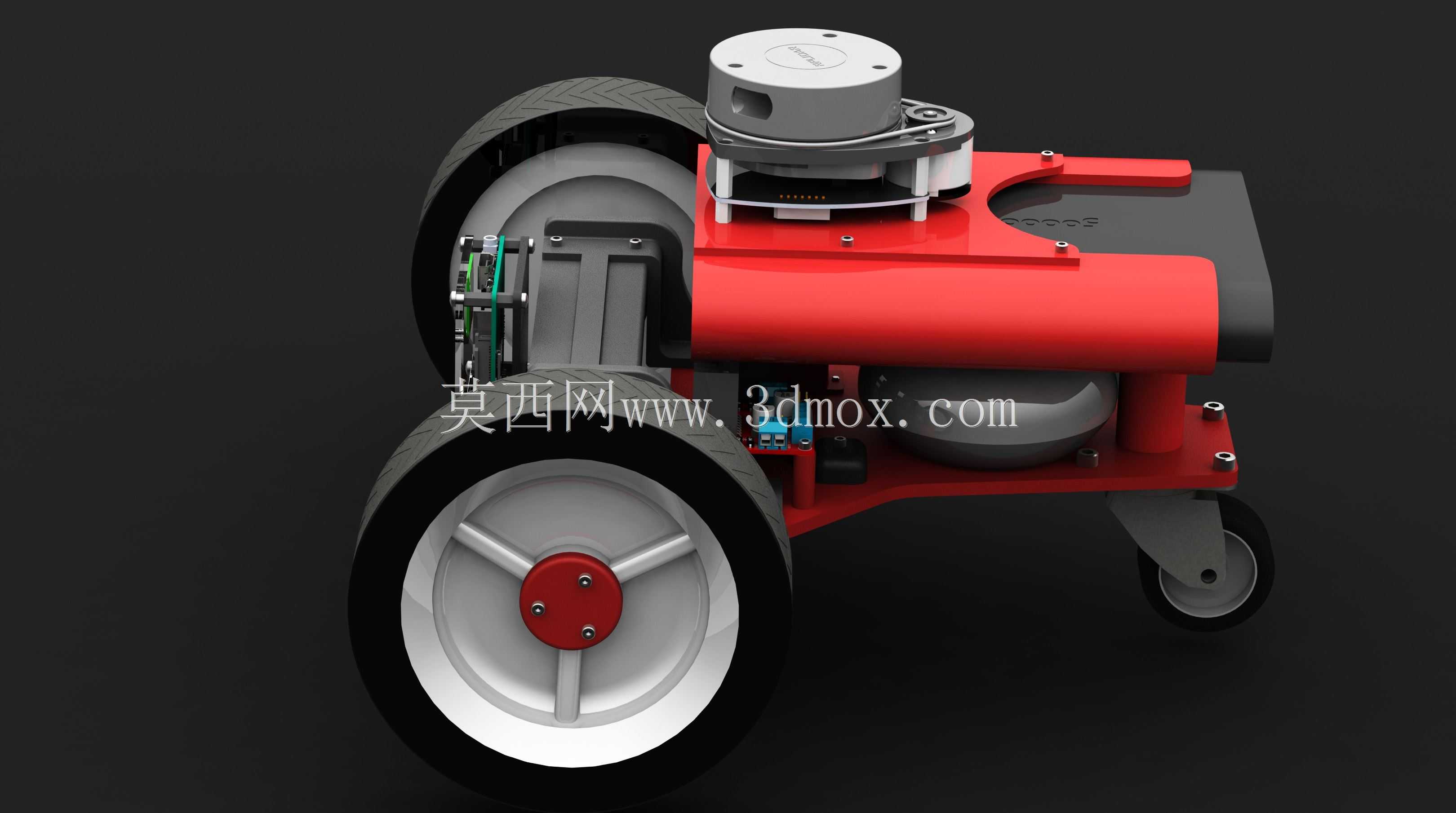

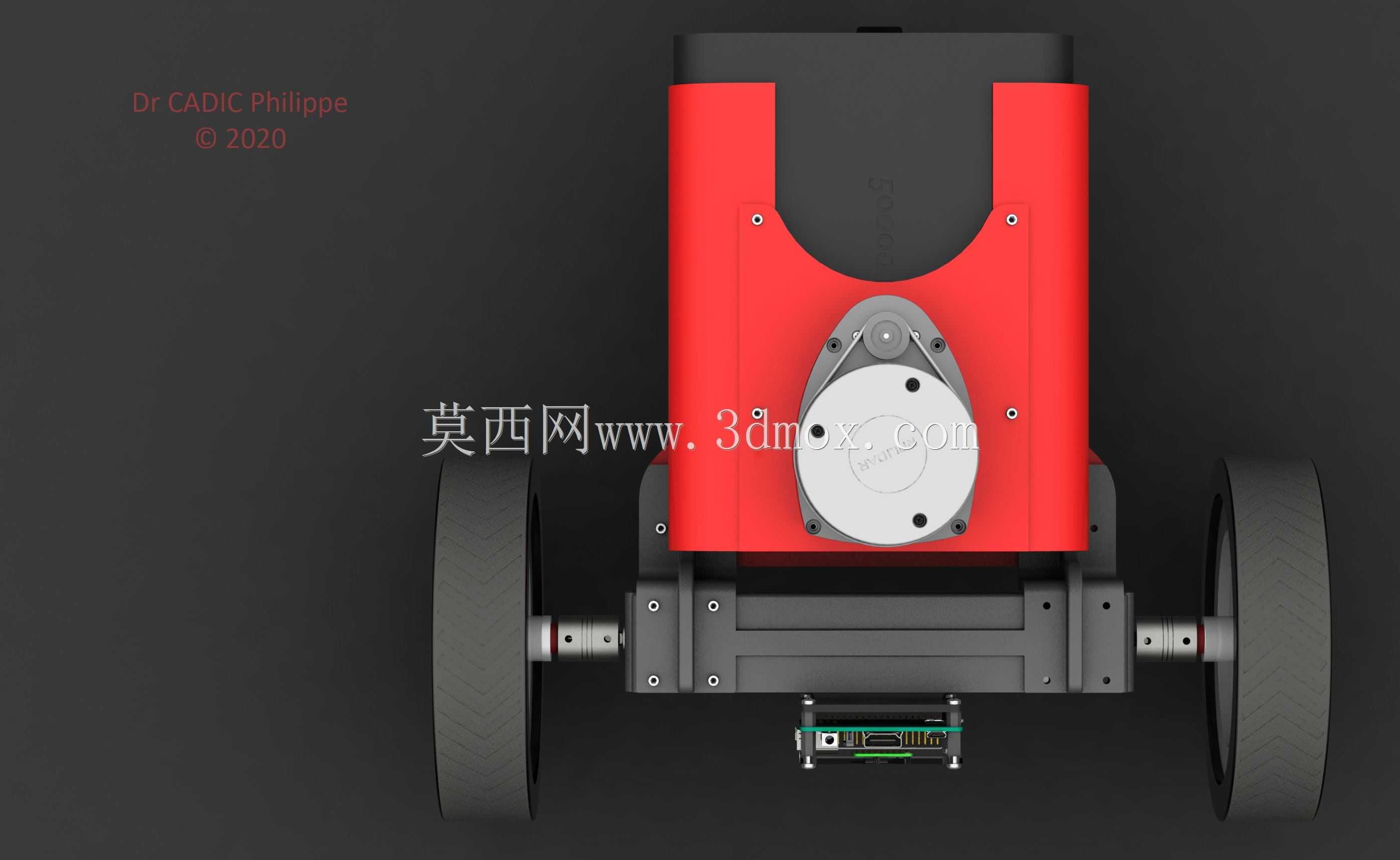

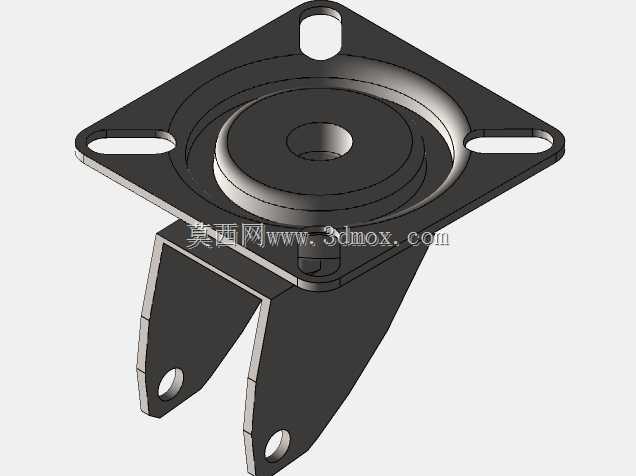

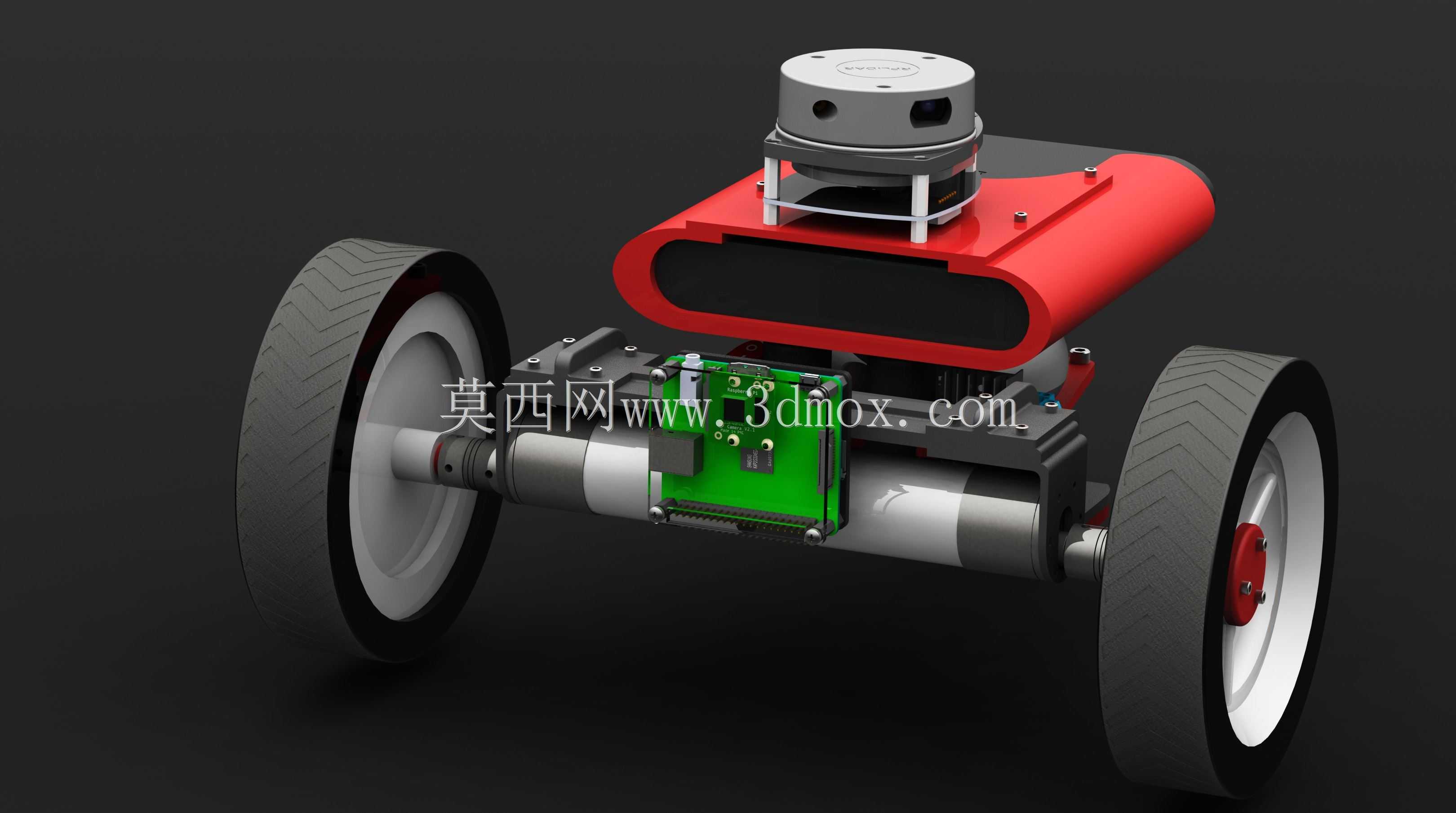

这款三轮差速移动平台的设计初衷，是面向高校机器人教学、小型室内环境巡检、开源二次开发场景打造的轻量化验证载体，整体结构完全适配FDM3D打印工艺，所有结构件无需额外开模即可快速制作，大幅降低原型验证阶段的加工成本。从结构布局来看，平台采用双主动轮加单从动万向轮的经典三轮构型，两个大直径驱动轮对称布置在机身中后部，从动万向轮设置在机身前端，这种布局既保证了差速转向时的零转弯半径能力，又能在不增加额外悬挂结构的前提下，适配室内常见的小幅地面起伏，避免运行过程中出现驱动轮悬空打滑的问题。驱动轮采用橡胶胎面搭配注塑轮毂的组合，轮毂中心预留了标准D型轴安装位，可直接适配市面上常见的直流减速电机输出轴，无需额外设计联轴器结构，电机安装座与机身主体采用一体化打印结构，安装孔位预留了0.2mm的装配公差，既可以保证电机定位精度，又能避免打印件收缩导致的装配卡滞。机身顶部预留了激光雷达的标准安装法兰，法兰平面与机身基准面的平行度公差控制在0.1mm以内，可直接适配市面上多数低成本2D激光雷达的安装尺寸，雷达安装位下方预留了走线槽，可将雷达供电与通讯线缆直接引入机身内部的电器舱，避免线缆外露在运动过程中被剐蹭。电器舱内部做了分层结构设计，上层空间用于放置树莓派3A主控板，预留了USB接口、供电接口的对位开口，下层空间可放置电池模块、电机驱动板，各层之间预留了20mm的走线间隙，方便不同功能模块之间的线束连接。机身主体的红色承载结构采用了等壁厚加强筋设计，整体壁厚控制在3mm，关键受力位置比如电机安装座、轮轴支撑位增加了局部加厚与三角加强筋，在保证整体结构强度的前提下，尽可能降低打印耗材的用量，整机打印完成后的自重控制在1.5kg以内，配合常规的2S锂电池可实现2小时以上的连续运行。从安装边界来看，整机长度控制在220mm，宽度180mm，顶部雷达安装后的总高度不超过160mm，可轻松通过室内常见的桌椅下方空间，适合做室内建图、导航算法的验证载体。前端万向轮采用标准M5螺栓与机身连接，可根据实际地面情况调整万向轮的安装高度，保证两个驱动轮始终与地面保持足够的接触压力，避免在加减速、转向过程中出现打滑丢步的问题。机身侧面预留了多个扩展安装孔位，孔位采用M3螺纹铜套预埋的设计，可根据实际使用需求加装超声波传感器、机械臂支架、载物平台等扩展配件，不需要对主体结构做二次修改即可完成功能拓展。
