桌面级200mm成型幅面FDM熔融沉积打印设备

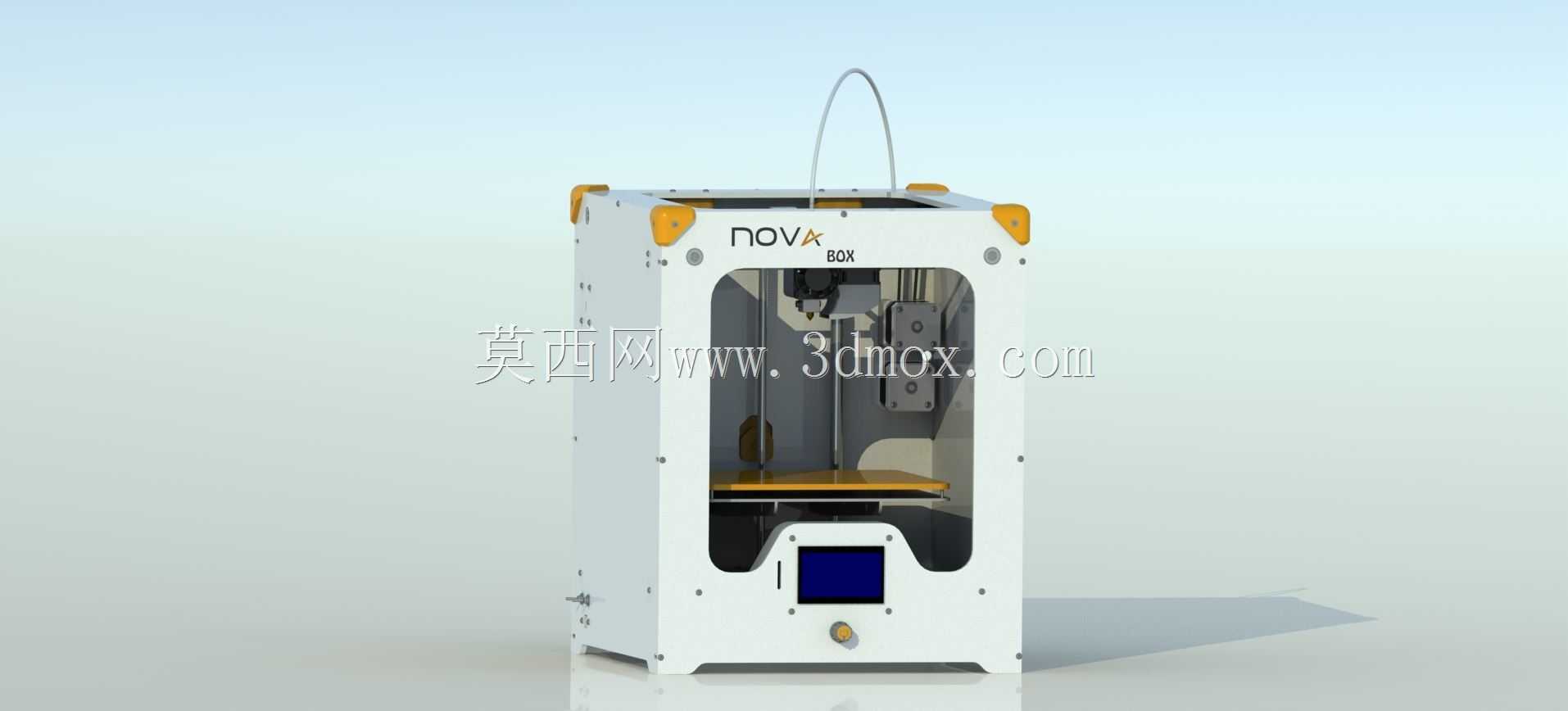

这款桌面级增材制造设备的成型空间边界为200mm×200mm×200mm，是面向小尺寸零部件快速打样、创客创意制作、教学实训场景开发的机型，整体采用立式框架结构，外框通过钣金折弯件拼接成型，边角处设置防撞护角，既可以降低设备搬运、日常使用过程中磕碰造成的结构变形，也能避免尖锐边角对操作人员造成划伤。设备正面设置透明观察窗，可全程观测打印过程中耗材熔融、层叠堆积的状态，方便操作人员及时发现翘边、堵头、层间错位等打印故障，观察窗下方集成小型显示屏与操作旋钮，可直接在设备端完成调平参数设置、打印任务启停、温度参数调整等操作，无需全程连接上位机操作。

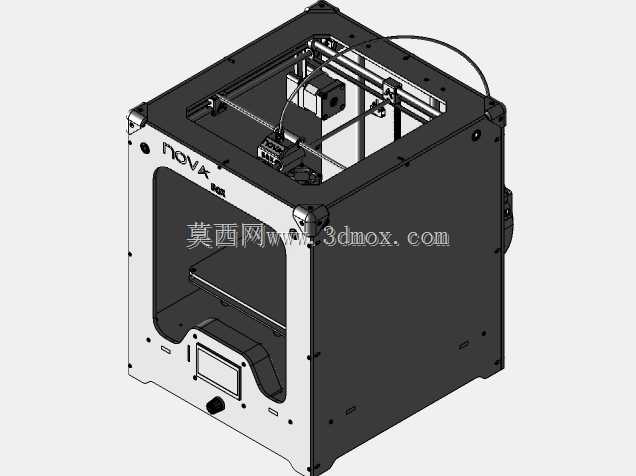

从结构设计逻辑来看，该机型采用Z轴单丝杆传动搭配双侧光杆导向的结构，保证打印平台升降过程的直线度，避免平台倾斜导致的层厚不均问题；X、Y轴运动组件布置在设备上部框架内，通过同步带传动实现打印头的平面移动，传动路径经过优化，减少了运动过程中的冗余惯量，可在保证打印精度的前提下适当提升打印速度。打印平台采用表面贴覆耐高温贴膜的铝基板，加热后可保证PLA、ABS等常用耗材首层附着效果，减少打印过程中模型脱落的概率，平台调平结构采用手拧螺母配合弹簧预紧的方式，操作人员可快速完成平台水平度校准，降低设备使用门槛。

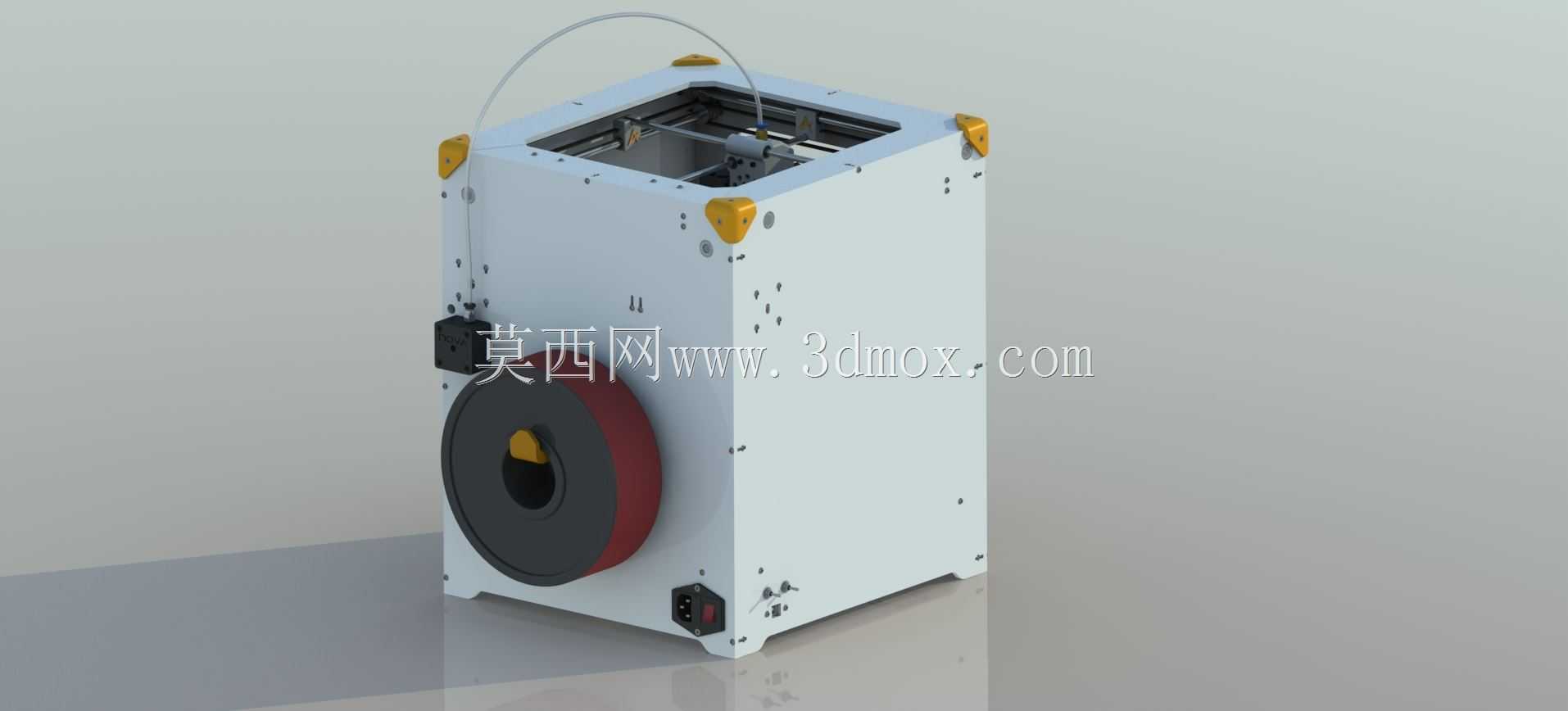

设备顶部预留耗材安装位，可直接挂载1kg规格的标准耗材卷，耗材通过导料管送入打印头挤出机构，走线路径做了圆弧过渡处理，避免耗材弯折过大导致的送料不畅问题。机身侧面预留散热格栅，可将打印头加热块、驱动电机工作产生的热量及时排出，避免设备内部积温过高导致的电子元件老化加速、耗材提前软化堵头等问题。整机安装占地面积仅略大于成型幅面，可直接放置在普通桌面使用，无需额外配置专用安装台架，适配个人工作室、学校实验室、小型产品研发部门的使用场景，可完成结构验证样件、工装夹具辅件、创意手办、教学演示模型等多种类型工件的制作，打印完成的工件仅需简单去除支撑即可投入使用，能有效缩短小尺寸零件的打样周期，降低小批量定制件的制作成本。
