低预算易生产五自由度工业机械臂结构

这款五自由度关节式机械臂，从设计之初就瞄准中小批量生产场景的落地需求，没有追求冗余的性能参数，所有结构选型都围绕易加工、低装配难度、低成本量产的核心目标展开，适合小型加工车间、教学实训场景、轻量化工位上下料这类对负载要求不高，但对设备成本敏感的应用场景。

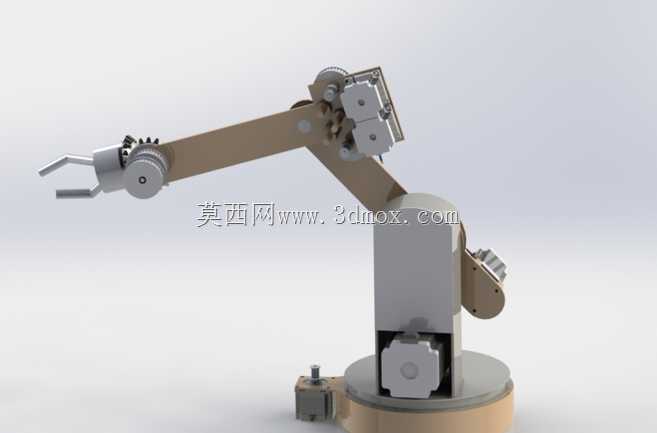

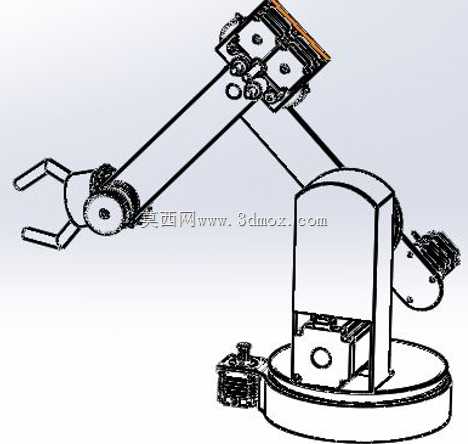

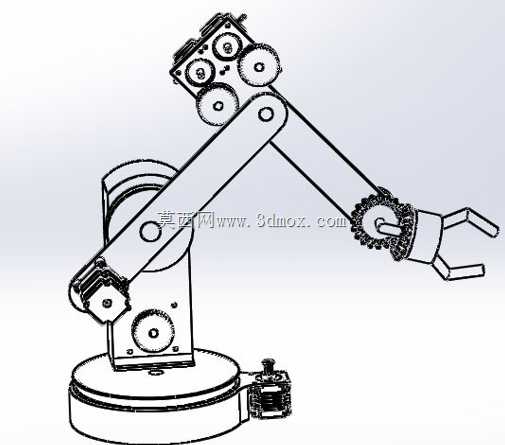

从结构布局来看，整机采用串联关节构型，底座采用圆盘式安装结构，安装孔位围绕底座中心均匀排布，安装边界直径控制在适合桌面固定或小型机架搭载的尺寸范围，不需要额外定制大型安装基座，普通铝型材台面或者钢制工作台面都可以直接完成固定，底座内部集成腰转关节的驱动部件，走线从底座中心通孔引出，避免关节转动过程中出现线缆拖拽磨损的问题。大臂、小臂都采用板式拼接结构，没有采用复杂的一体铸造或者五轴加工的异形结构，普通线切割、数控铣设备就可以完成所有结构件的加工，零件加工公差要求宽松，普通装配工人按照装配指引就可以完成整机调试，不需要专业的工装夹具辅助装配。

末端执行器采用平行夹爪结构，夹爪开合行程适配常见的小型工件抓取需求，腕部设置两个转动关节，可以实现末端姿态的灵活调整，配合腰转、大臂俯仰、小臂俯仰三个主运动关节，五个自由度完全覆盖常见的物料搬运、工件移位、简易上下料的动作需求，工作半径覆盖以底座为中心的半球形工作空间，能够满足常规桌面工位的作业范围要求。

设计过程中所有关节的驱动部件都采用外露式安装布局，后期维护更换驱动件不需要拆解整机主体结构，只需要拆卸对应关节的端盖就可以完成零部件更换，关节限位位置都设置了硬限位结构，避免软件控制失效时出现关节过转碰撞的问题，所有转动副的配合位置都预留了润滑脂加注空间，日常维护只需要定期加注润滑脂就可以保证关节运转顺畅，不需要复杂的保养流程。整机外形没有多余的装饰性结构，所有外轮廓都以满足功能需求为前提，结构件壁厚均匀，适合采用铝板切割或者普通钢材焊接后机加工的方式生产，不需要开模，小批量试生产的成本控制优势明显，对于想要搭建简易自动化工位、或者开展工业机器人教学实训的场景来说，这套结构可以直接作为基础构型进行二次调整，根据实际负载需求更换对应规格的驱动部件就可以适配不同的作业需求。
