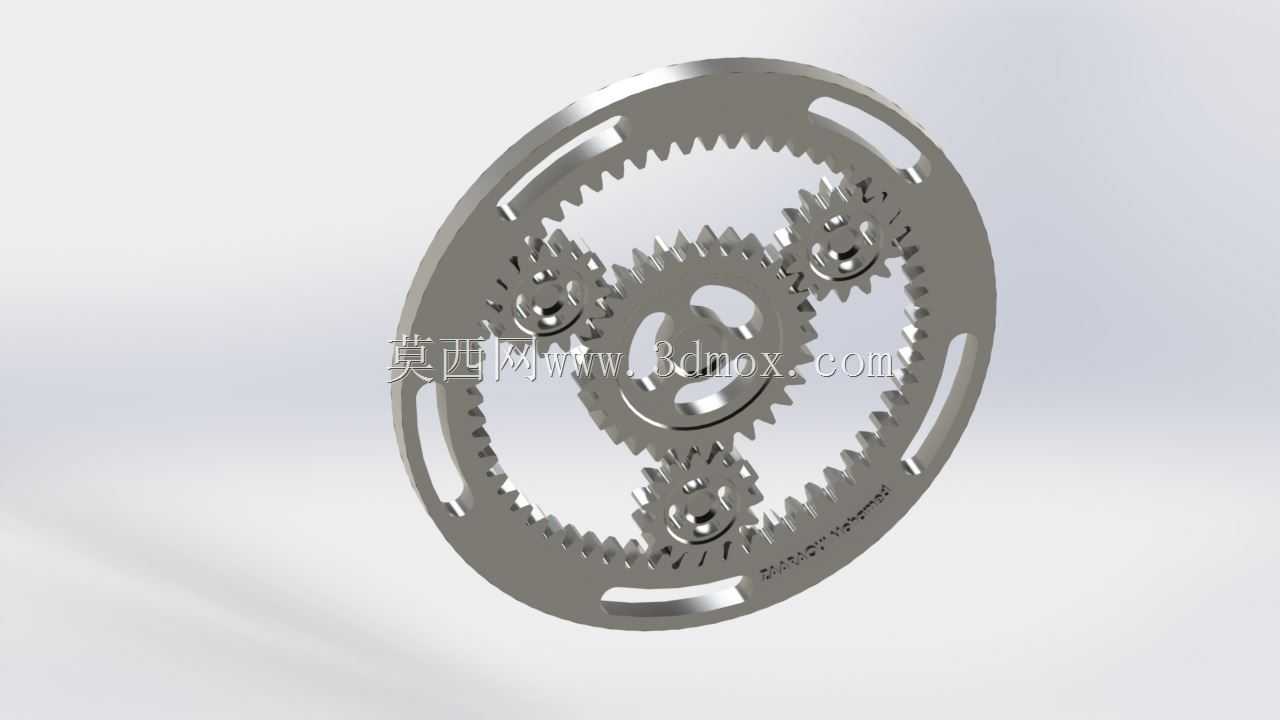

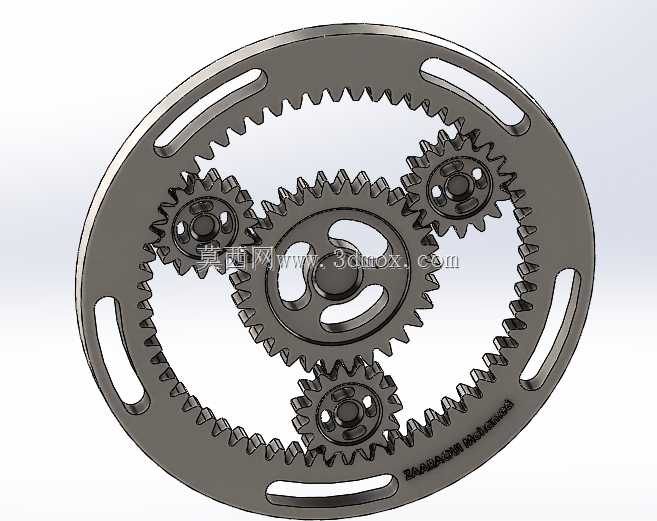

内齿圈组合式行星轮系传动结构

这套行星轮系结构在常规减速传动场景中适配性极强，小到自动化生产线的输送辊道驱动、伺服电机末端减速单元，大到工程机械行走机构、风电增速箱内部的核心传动段，都能见到同原理结构的实际应用。区别于定轴轮系的传动逻辑，这套结构将动力输入、输出、固定端的三个自由度做了灵活拆分，实际选型时可根据安装空间、传动比需求切换固定构件——固定内齿圈时太阳轮输入行星架输出，可获得大减速比；固定行星架时太阳轮输入内齿圈输出，可实现反向增速传动，这种多自由度的特性让它能在紧凑安装边界内实现定轴轮系需要多级齿轮才能达到的传动比。从结构设计逻辑来看，这套轮系采用了四个行星轮周向均布的布局，相比常规三行星轮结构，能在同等模数、齿宽参数下分散单齿啮合载荷，降低单个轮齿的接触应力，适合中重载连续运转的工况。设计时特意在内齿圈外圈开设了多组长圆形减重槽，这些槽位并非随意开设，位置刚好避开内齿圈的齿根应力集中区，既减轻了整体转动惯量，也能在闭式齿轮箱运转时让润滑油通过槽位形成循环通路，带走啮合产生的热量。安装边界上，这套轮系的轴向尺寸仅为同功率定轴减速机构的三分之二，径向尺寸完全以内齿圈外径为最大轮廓，没有外凸的轴承座或连接法兰，安装时可直接将内齿圈嵌入设备的安装腔体内，通过端面止口定位即可保证同轴度，不需要额外设计复杂的支撑结构。太阳轮的输入轴孔采用了标准平键槽设计，行星架的输出端可根据需求适配法兰连接或轴孔连接，行星轮与行星架之间预留了标准滚针轴承的安装位，实际装配时不需要额外加工轴承座孔，直接选用标准件即可完成组装。轮齿的啮合侧隙按照中等级别精度设计，既可以满足正反转切换时的回程误差要求，也不会因为侧隙过小导致运转卡滞，适合频繁启停、正反转切换的传动场景。
