圆形轮式自主清洁机器人结构设计

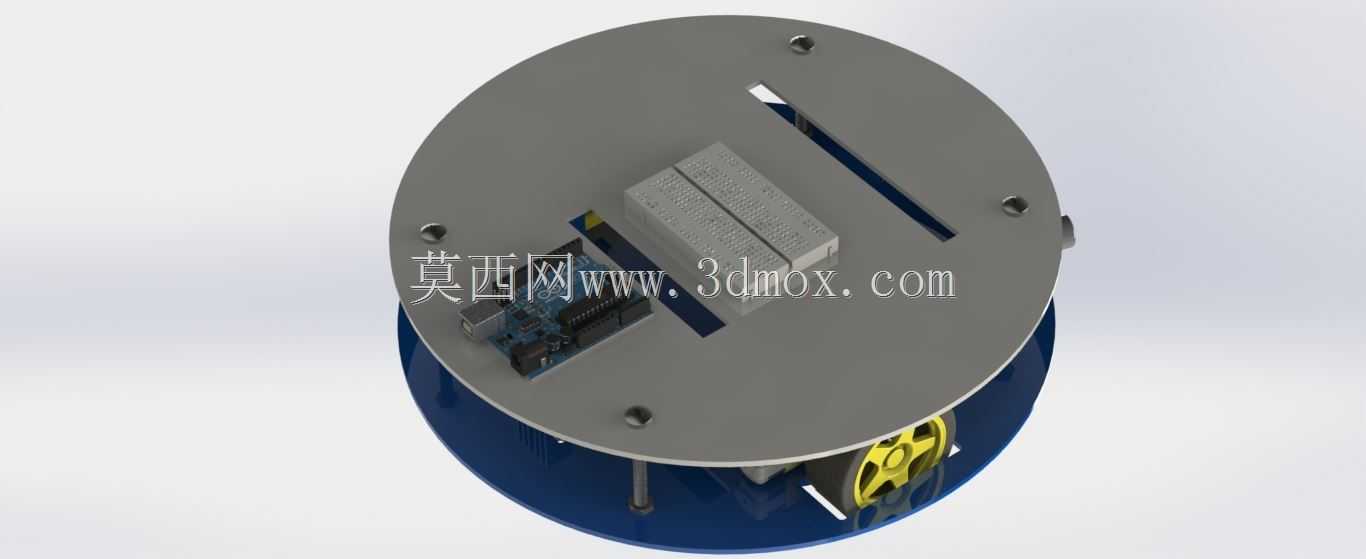

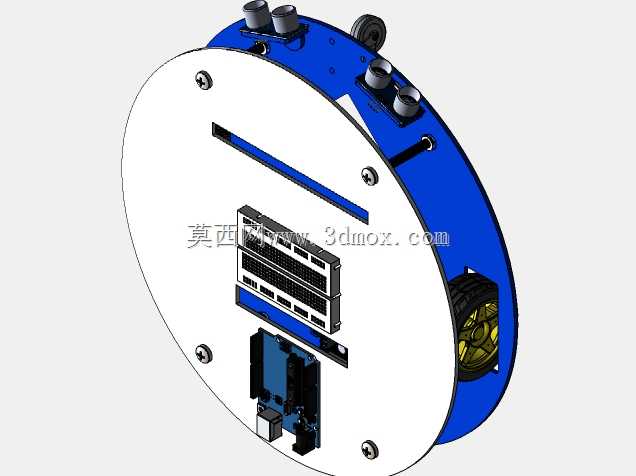

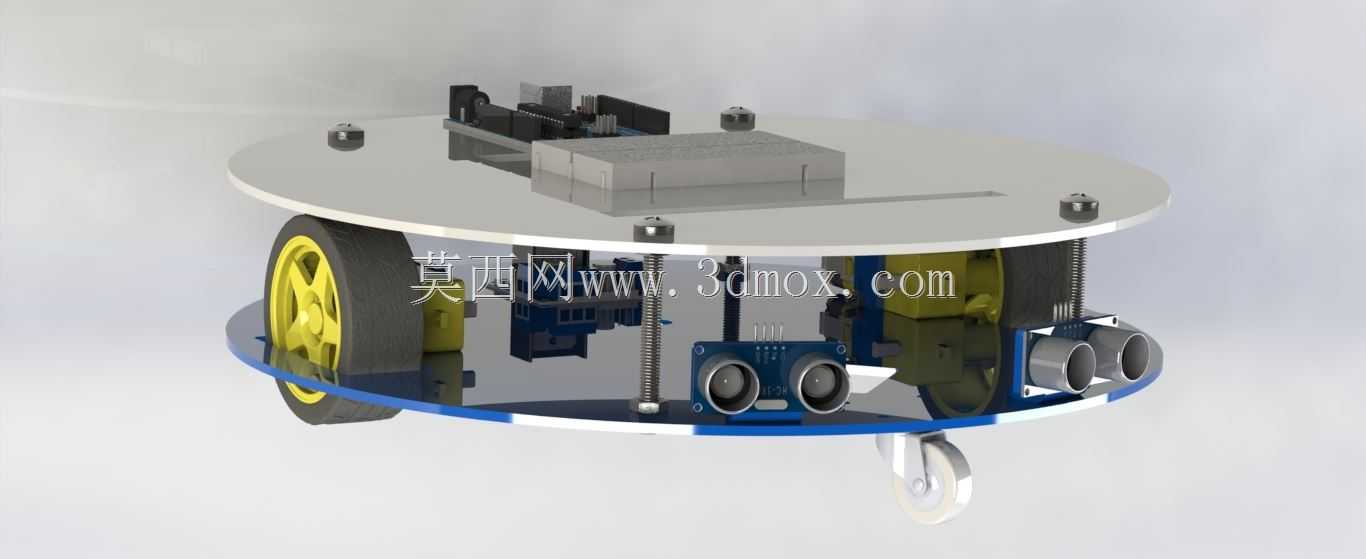

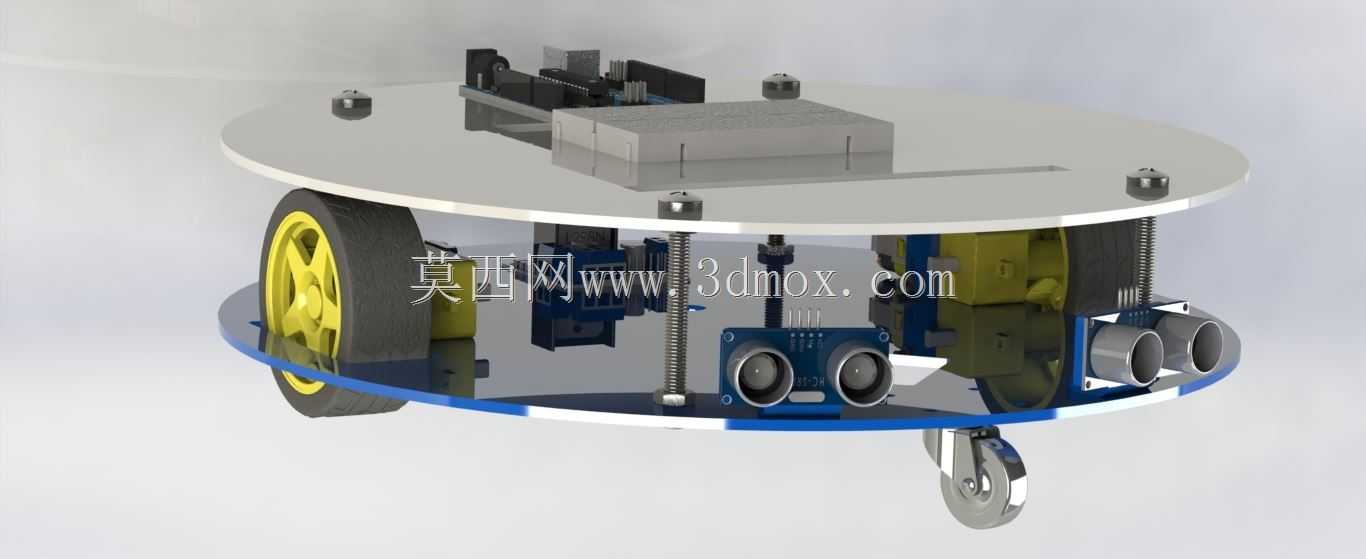

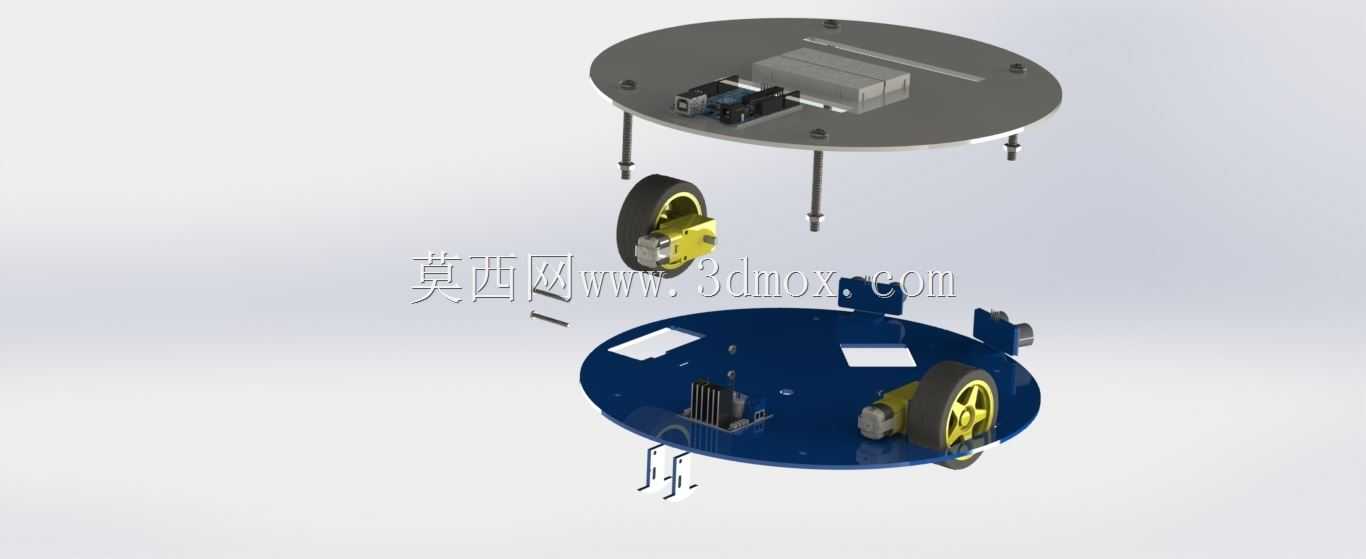

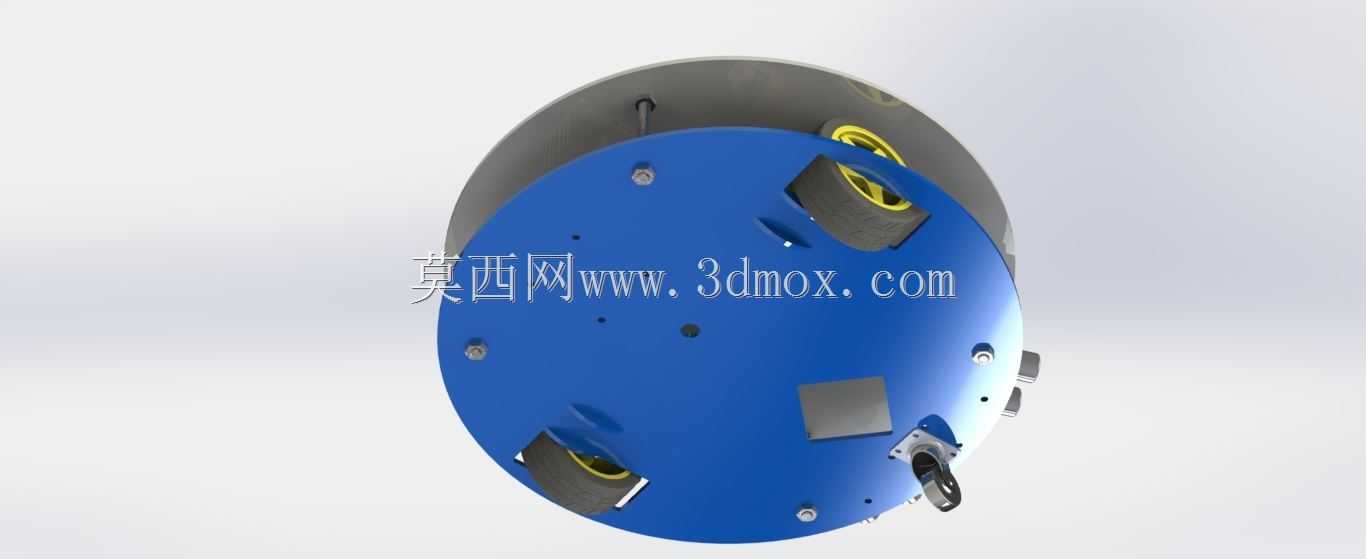

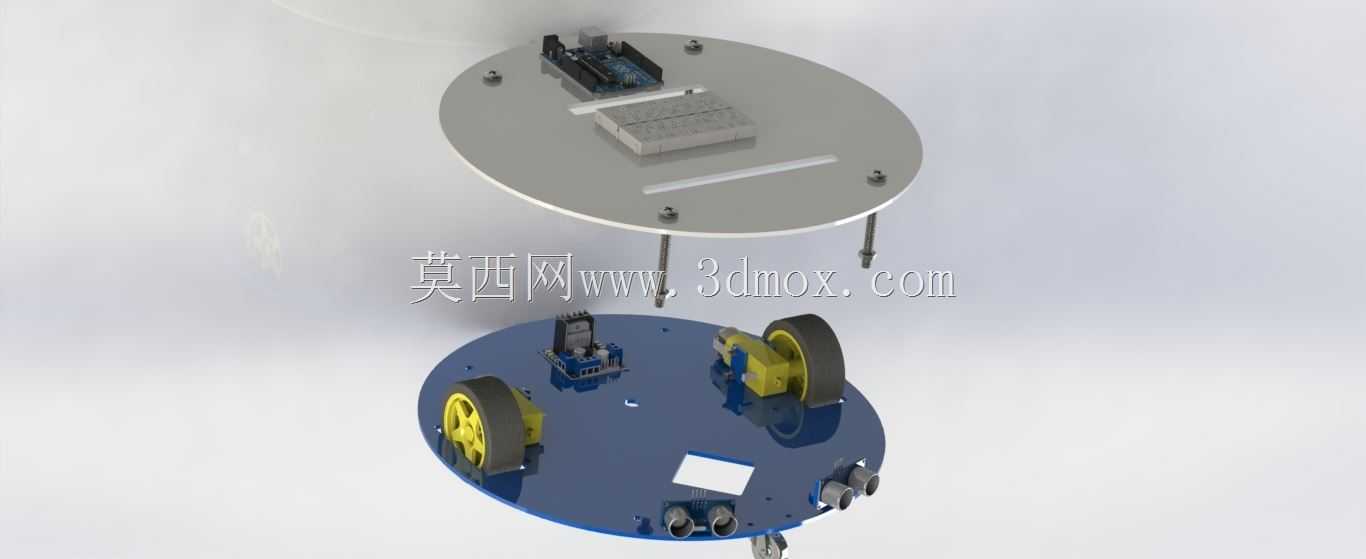

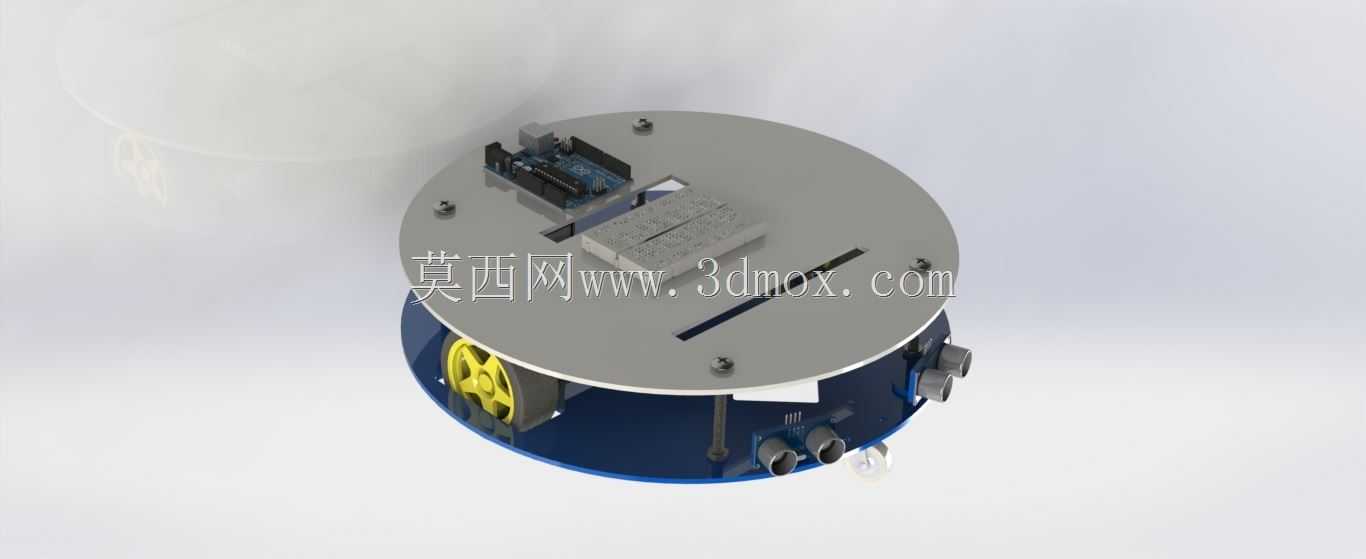

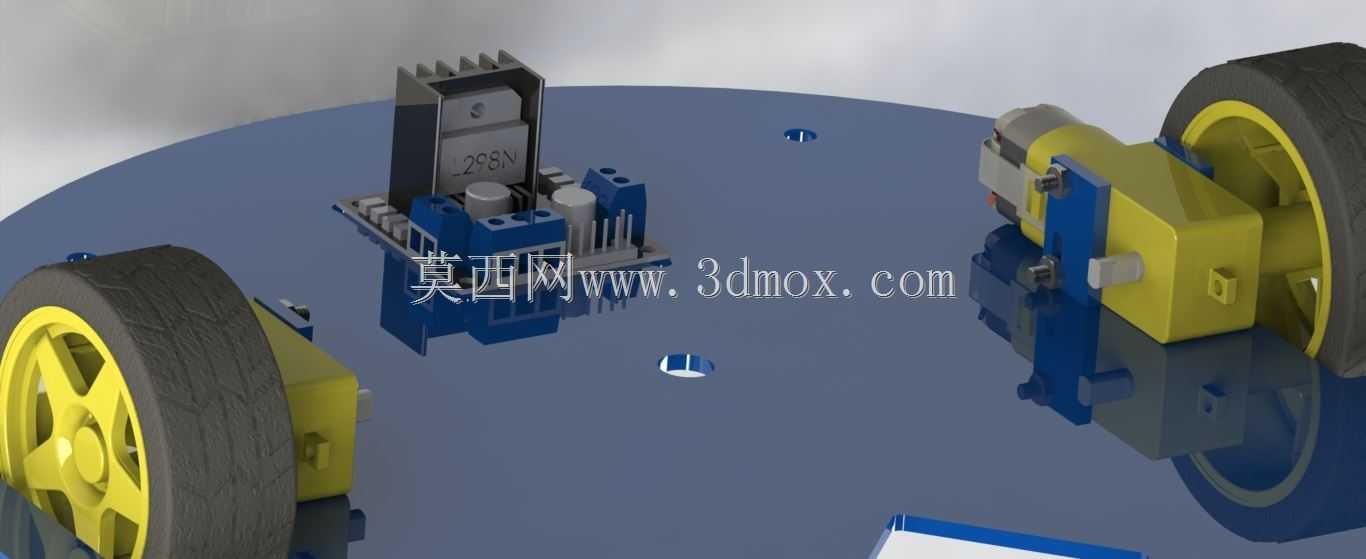

这款轮式清洁设备的结构设计，核心围绕狭小空间内的自主移动清洁需求展开，整体采用圆形扁平机身布局，能够在桌椅腿间隙、家具边角区域灵活转向，避免方形机身易卡滞的问题。从结构分层来看，机身分为上下两层安装板，上层板预留了控制模块、传感组件的安装位，可直接固定主控电路板、供电模块以及导航传感元件，安装孔位采用标准化沉头孔设计，适配常规M3规格紧固件，无需额外定制连接件即可完成电控部分的装配。下层结构集成了驱动轮组、吸尘组件接口以及边缘防撞触发结构，驱动轮采用单侧悬挂式安装，能够适应室内地面2mm以内的高度差，在地毯与硬质地面过渡时不会出现卡轮情况，驱动轮的安装轴距经过反复校核，保证机身原地转向时的回转半径与机身外圆半径重合，转向过程中不会剐蹭周边障碍物。机身侧面预留了多组测距传感器的安装孔位，孔位角度沿圆周均匀分布，可覆盖360度无盲区测距需求，传感器安装位设计了嵌入式沉台，能够让传感元件外表面与机身外圆弧面齐平，避免突出结构在移动过程中剐蹭家具表面。机身底部预留了清洁滚刷、吸尘口的安装边界，滚刷腔的尺寸适配常规120mm长度的清洁滚刷，吸尘口与尘盒的连接通道采用圆弧过渡设计，减少吸尘过程中的风阻损耗，尘盒安装位设计了卡扣式固定结构，无需工具即可完成尘盒的拆卸清理。在驱动布局上采用双轮差速驱动方案，两个驱动轮对称布置在机身直径方向，尾部设置万向辅助支撑轮，三点支撑结构保证机身移动过程中的稳定性，不会因地面轻微倾斜出现侧翻情况。上层安装板与下层机身之间采用铜柱支撑连接，支撑柱的高度预留了足够的走线空间，电控线路可沿支撑柱排布，避免线路与运动部件产生干涉。整体机身的外圆直径控制在常规家用清洁设备的适配尺寸范围内，机身总高度满足进入沙发底、床底等低矮空间的通行需求，所有外露的紧固件均采用内六角沉头螺钉，保证机身外表面无突出尖锐结构，不会在清洁过程中刮伤地面或家具漆面。
