一体成型注塑椅核心腔提取结构设计

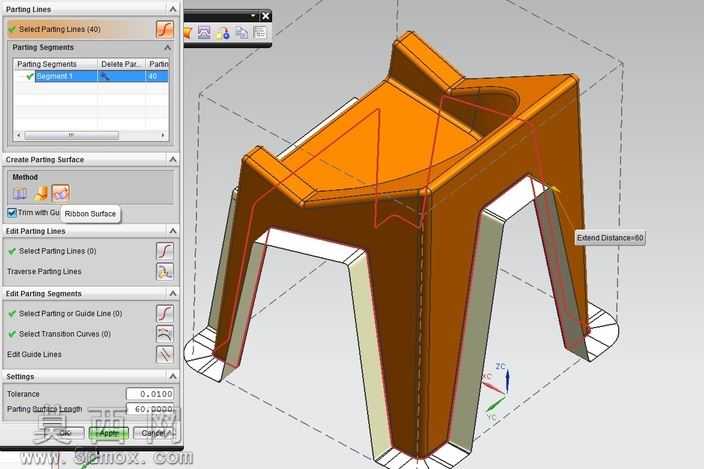

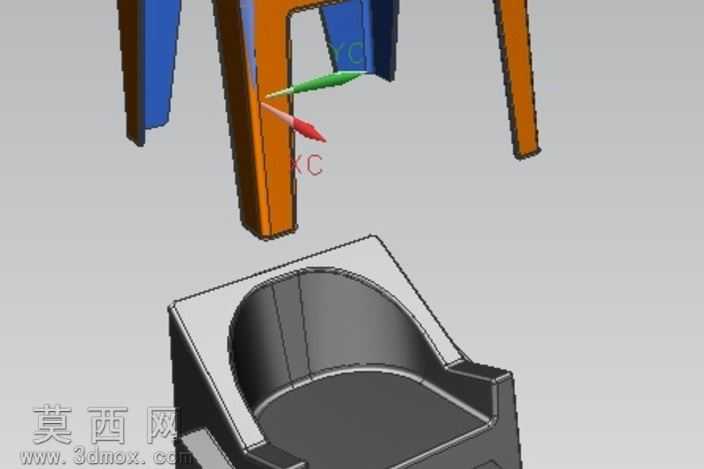

本作品针对一体成型塑料座椅的注塑模具核心腔提取流程完成全流程建模设计，整体围绕座椅塑件的脱模可行性、分型合理性展开结构搭建。建模阶段首先完成座椅本体的实体特征构建：椅面采用符合人体工学的微弧曲面设计，边缘做顺滑圆角过渡避免应力集中，四条椅腿采用上宽下窄的渐变柱体结构，与椅面衔接处做加厚承托处理，保障塑件成型后的结构强度，同时在椅腿底端预留微小脱模斜度，减少顶出过程中的塑件表面划伤风险。核心腔提取环节严格遵循注塑模具设计逻辑，首先通过分型线遍历功能识别塑件的最大轮廓边界，对椅面边缘、椅腿侧凹区域的过渡线段做手动修正，避免自动识别产生的分型线锯齿、错位问题，确保分型面闭合后无间隙、无重叠。分型面构建采用延展+曲面缝合的组合方式，沿修正后的分型线向外延展足够宽度的封胶面，对椅腿之间的镂空区域做曲面补片处理，补片曲面与塑件表面保持G1连续，避免合模时出现封胶不严产生的飞边缺陷。核心腔结构拆分时，将塑件的成型区域按凹凸结构划分至对应模腔，椅面的内凹承载面、椅腿的内侧柱面全部归入核心腔成型范围，同时在核心腔对应椅腿的末端位置预留顶杆安装位，在椅面厚壁区域预留冷却水道排布空间，保障后续注塑生产时的冷却效率与顶出平衡性。整个建模过程严格匹配注塑工艺参数要求，对塑件的壁厚均匀性做全局校验，将整体壁厚控制在合理区间，避免壁厚差异过大导致的缩痕、翘曲变形问题，核心腔的表面粗糙度预留抛光余量，确保成型后塑件表面的光洁度符合家具产品的外观要求。
