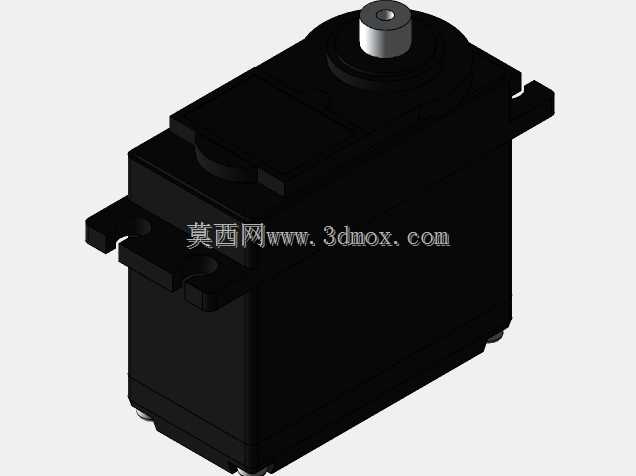

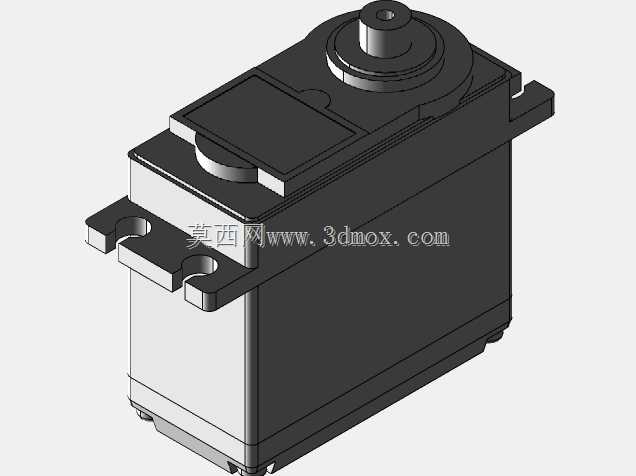

HitecHS-645MG舵机结构三维建模

在小型自动化执行机构、航模运动平台、教育类机器人开发场景中，这类金属齿轮舵机是极为常用的角度执行元件，本次建模还原的HS-645MG规格舵机，核心定位是中等负载下的精准角度控制场景，区别于普通塑料齿轮舵机，其金属减速齿轮组能承受更大的输出扭矩，在频繁往复摆动的工况下不易出现齿面磨损、跳齿的问题。建模过程中优先还原了安装配合边界，两侧伸出的安装耳预留了标准安装孔位，孔位间距、孔径都匹配常用的舵机安装支架尺寸，结构设计人员在做整机装配时，可以直接调用该模型完成安装位的干涉检查，不需要反复核对实物安装尺寸。输出轴部分采用标准齿形的舵机盘安装接口，兼容市面上常规的金属舵盘、塑料摇臂，轴端的固定螺丝孔位也做了精准还原，装配时可以直观呈现摇臂安装后的行程空间，避免摇臂摆动过程中与周边结构件发生碰撞。外壳部分的建模还原了实际产品的加强筋结构，壳体侧面的散热凹槽、接线端的出线位置都和实物保持一致，在做设备布线规划时，可以依据模型的出线口位置预留走线空间，避免线材被壳体或者安装架挤压。从功能特性来看，这类舵机依靠内部的位置反馈电位器实现角度闭环，建模时还原了内部减速组的层级排布逻辑，虽然外观模型不需要完全复刻每一个齿轮的齿形，但减速腔的外形尺寸完全匹配实际结构，方便做结构动力学仿真时准确估算整体重量与转动惯量。在机器人竞赛项目里，这类舵机常被用于机械臂关节、行走机构的腿部摆动关节，安装时除了两侧的耳式固定，也支持底部平面安装，模型里还原了底部的安装定位凸台，设计安装座时可以对应做出定位沉槽，提升装配精度。航模应用场景中，该规格舵机多用于固定翼的舵面控制、直升机的斜盘驱动，模型准确还原了舵机的整体厚度与宽度，在做机翼内部结构排布时，可以精准预留舵机安装舱的空间，不会出现舱体尺寸过小无法装入的问题。建模时特意区分了壳体、输出轴、安装耳、接线端的不同结构特征，渲染后可以直观区分不同部件的材质属性，结构工程师在做BOM梳理时，能快速对应到实物的各个组成部分，不需要额外拆分模型。不同于大扭矩工业伺服舵机，这类小型舵机的供电电压范围、控制信号逻辑都适配常规的机器人控制板，模型的重量参数匹配实物，在做整机负载计算时，可以直接引用模型的重量数据，不需要额外测算。安装边界的处理上，模型保留了输出轴全行程摆动的空间包络，在做装配仿真时，可以模拟摇臂从0度到最大转动角度的整个运动过程，检查周边结构是否存在干涉点，提前优化结构布局，减少实物打样后的整改工作量。
