重型大门承重滑动吊轮组件设计

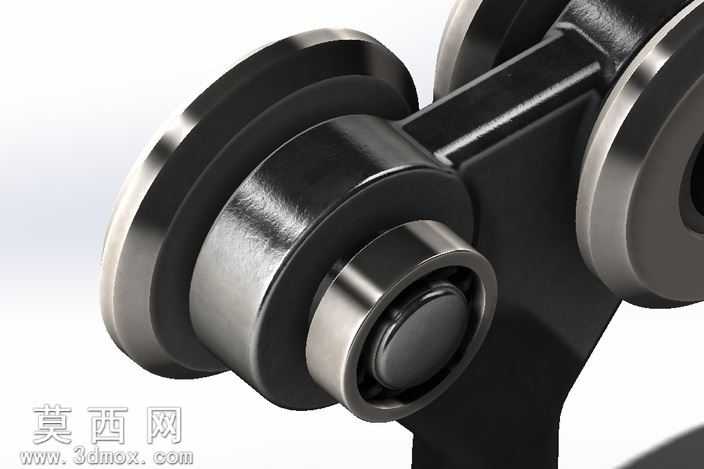

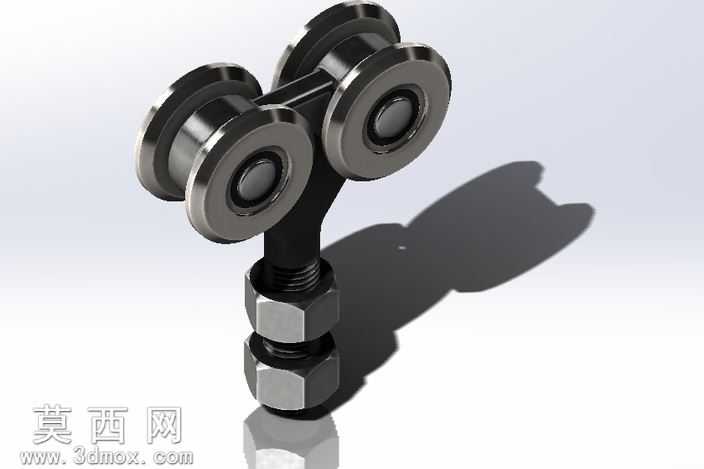

本作品为适用于重型大门的滑动吊轮组件三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每一处结构细节都做了可生产性校验。首先从核心功能需求出发，该组件需满足500公斤额定承重，因此在结构布局上采用双侧四滑轮的对称排布设计，四个带凹槽的滑轮均匀分担荷载，滑轮槽型匹配对应导轨的截面轮廓，确保滑动过程中不会出现脱轨、偏磨问题。建模阶段先完成单个滑轮的结构绘制，滑轮主体采用金属基体加内嵌轴承的结构设计，对轴承安装位做了精确的公差配合设定，保证滑轮转动顺滑无卡滞；随后完成连接支架的建模，支架采用一体弯折成型的结构设计，中部设置螺杆连接段，通过上下两颗六角锁紧螺母实现与门体的连接固定，螺母与支架接触面做了平垫承压面的结构预留，避免长期承重出现连接松动。材质设定上，滑轮外圈采用高耐磨轴承钢材质，表面做发黑防锈处理，渲染时还原金属哑光磨砂的质感，支架部分采用高强度碳钢材质，表面做镀锌防锈处理，呈现略带冷调的银白金属光泽，螺母部分采用标准六角碳钢螺母，还原金属加工后的棱角反光效果。渲染阶段采用工作室柔光环境，添加柔和的地面反射效果，精准投射组件阴影，直观展现各部件的装配关系与结构比例。设计过程中重点考量了承重受力的均匀分布，四个滑轮的安装轴孔做了同轴度校验，确保每个滑轮都能均匀接触导轨面，避免单轮过载导致的磨损加剧；螺杆连接段的直径经过受力核算，满足500公斤承重下的强度要求，双螺母锁紧结构可有效抵消大门开关过程中的振动，防止连接松脱。整体模型装配关系清晰，各部件无干涉，可直接用于工程出图、生产加工参考，也可用于重型门系统的装配模拟验证。
