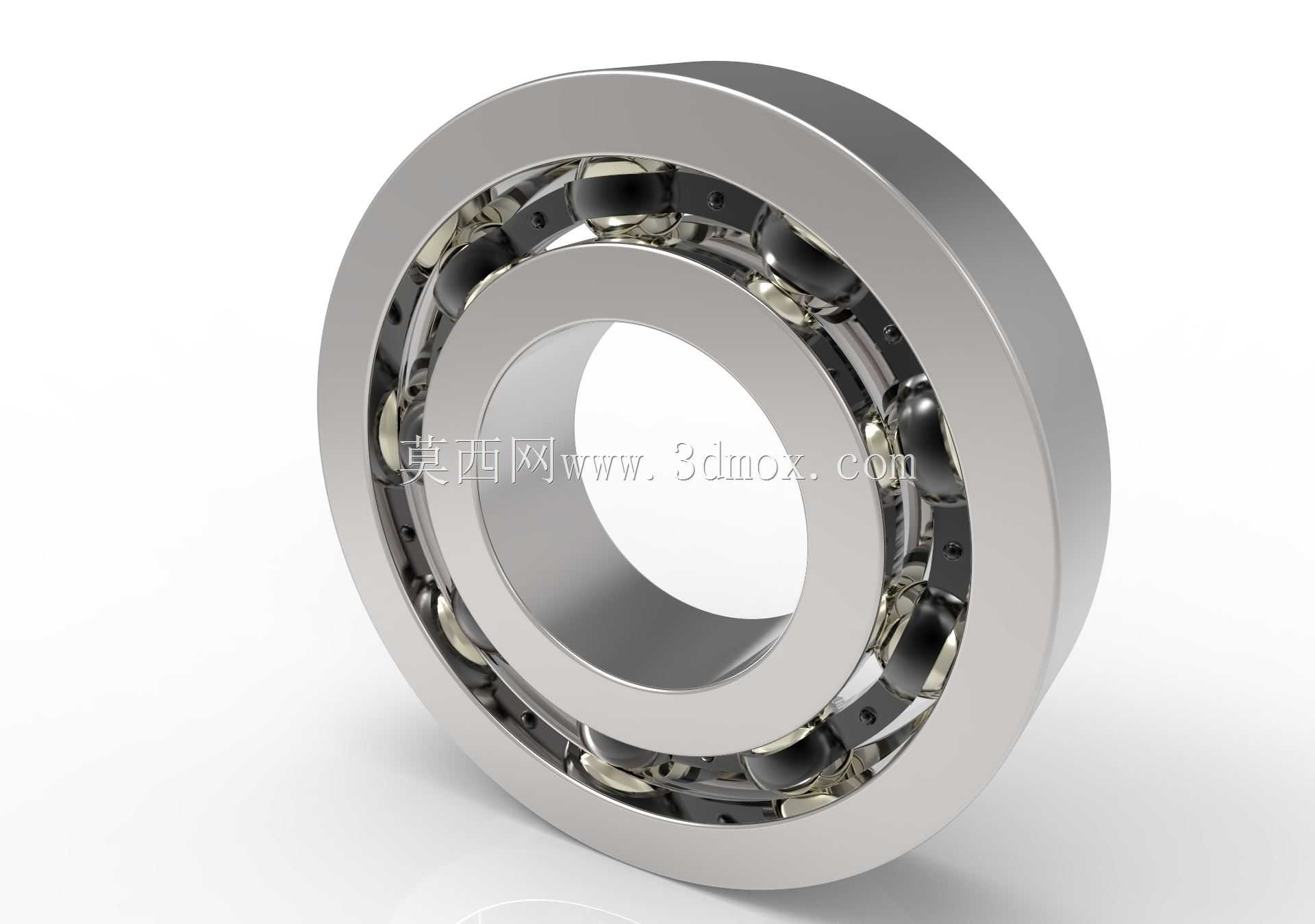

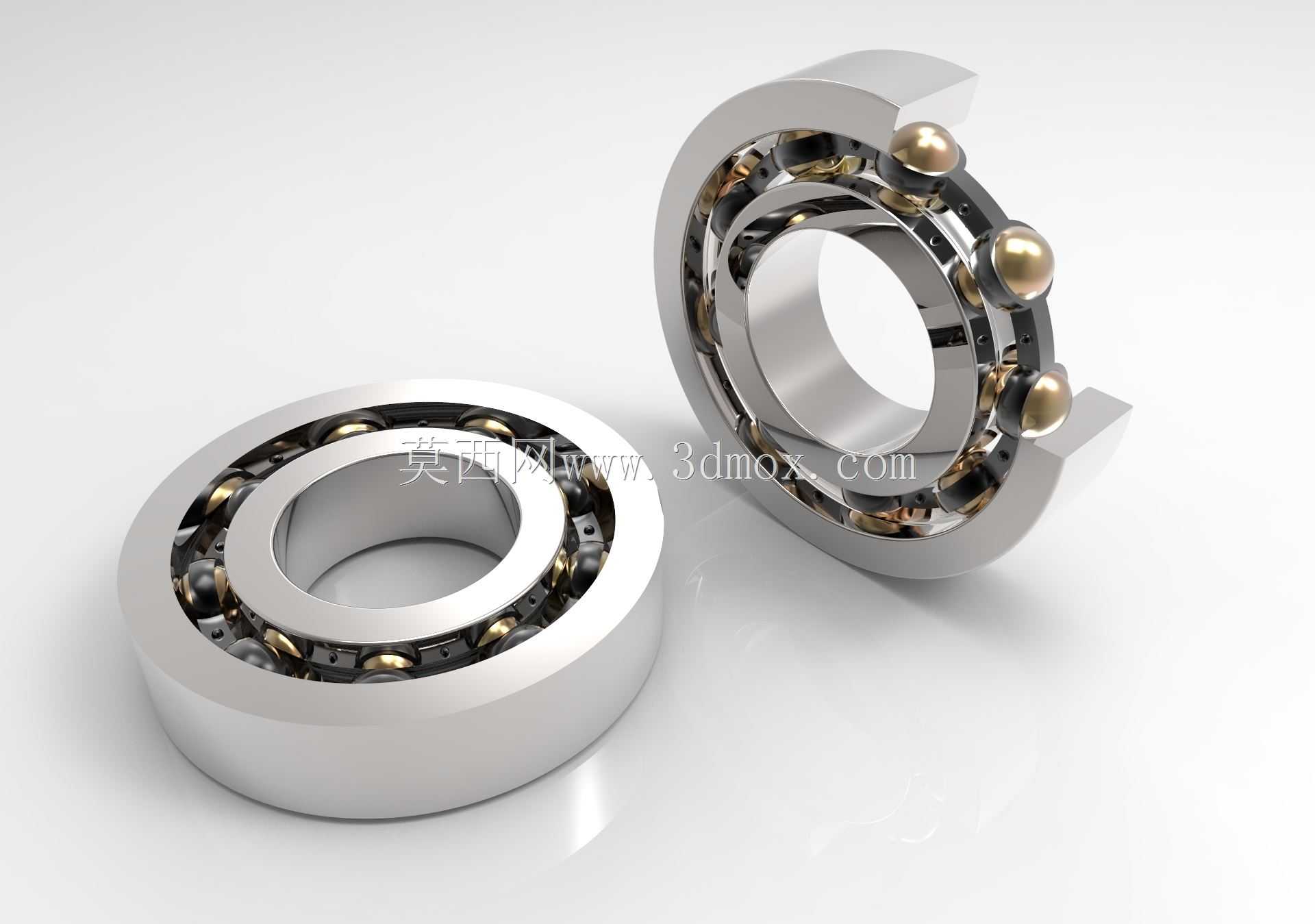

6304型NSK单列深沟滚珠轴承结构

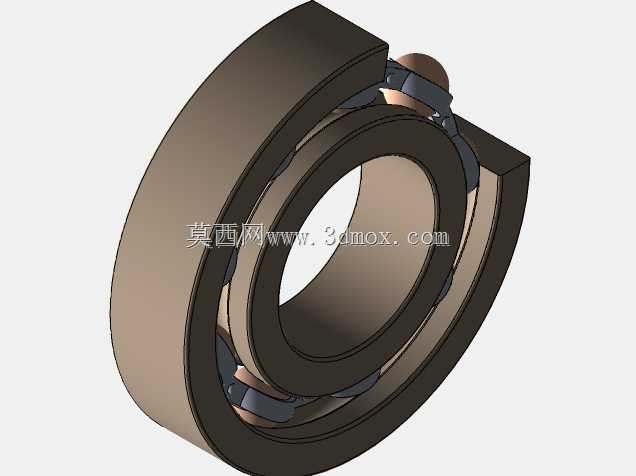

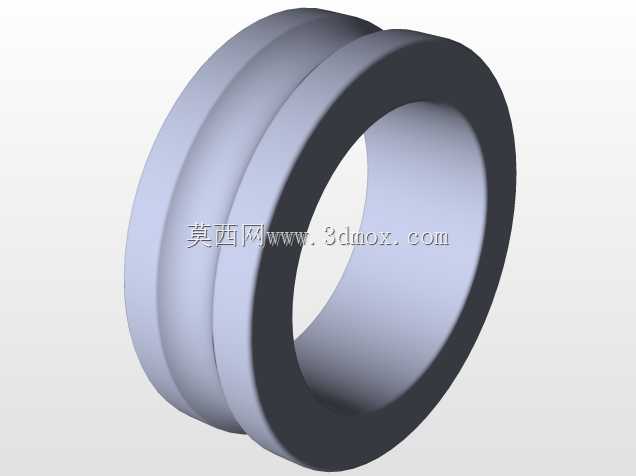

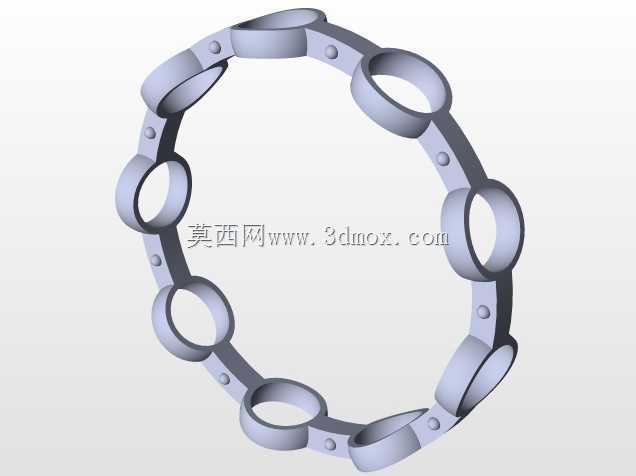

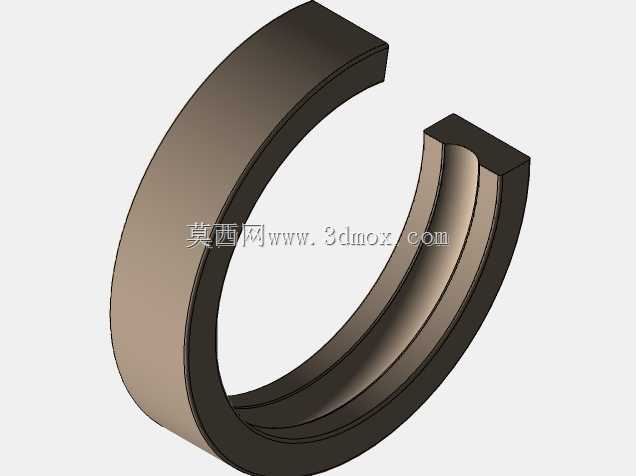

日常做设备传动结构选型时，6304规格的单列滚珠轴承是出镜率极高的零部件，从普通的小型输送线辊筒、民用电机输出端，到中小型机床的辅助传动轴、轻工设备的旋转支撑位，都能见到这类轴承的应用场景。做三维建模的时候，首先要卡死的就是安装边界尺寸，这款轴承内径为20mm，对应的适配轴径公差需要按照基孔制配合要求选取，过盈量过大容易导致内圈涨紧变形、运行温升过高，间隙过大则会出现跑内圈的问题，长期运行会磨损轴颈造成传动失效。从结构设计逻辑来看，单列深沟球的构型主要用来承受径向载荷，同时也能承载一定比例的双向轴向载荷，相比同尺寸的滚子类轴承，它的极限转速更高，运转时的摩擦阻力更小，适合中高速运转的传动工位。建模过程中要注意滚道与钢球的配合间隙，保持架的兜孔结构需要完全包裹钢球的赤道位置，既不能预留过大旷量造成钢球运转时窜动碰撞，也不能间隙过小导致钢球卡滞、运转阻力陡增。很多新手建模时容易忽略密封结构的细节，这类常规开式轴承虽然没有自带接触式密封圈，但在实际设备装配时，往往需要根据工况搭配对应的防尘盖或者密封圈，建模时要预留出密封件的安装空间，避免后期装配出现干涉。在不同的应用场景下，这类轴承的选型侧重点也有区别，比如在有粉尘的木工加工设备上使用时，需要优先考虑带双侧防尘盖的构型，防止木屑粉尘进入滚道加剧磨损；在高速运转的主轴工位使用时，则要关注轴承的径向游隙组别，配合合适的润滑脂填充量，保证高速运转下的温升控制在合理区间。做装配校核的时候，还要注意轴承外圈与安装座孔的配合公差，按照载荷方向、运转时内圈外圈的相对运动状态选取合适的配合等级，避免出现跑外圈的问题。另外钢球的排布数量、滚道的曲率半径都是经过力学计算匹配的，建模时不能随意更改钢球直径或者滚道圆弧参数，否则会改变轴承的额定动载荷、静载荷数值，导致选型计算出现偏差，给后续设备运行埋下失效隐患。
