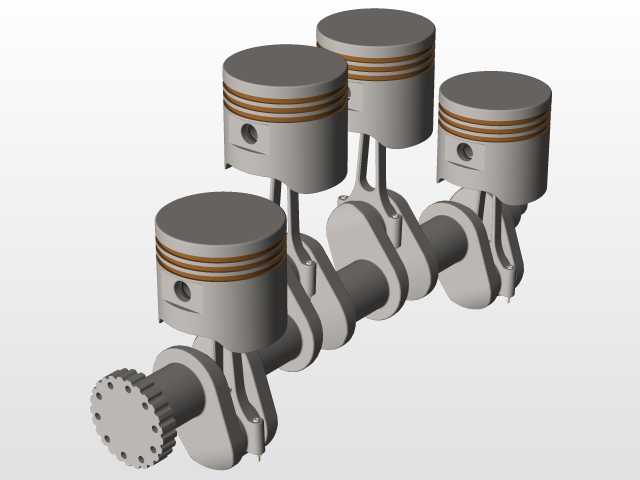

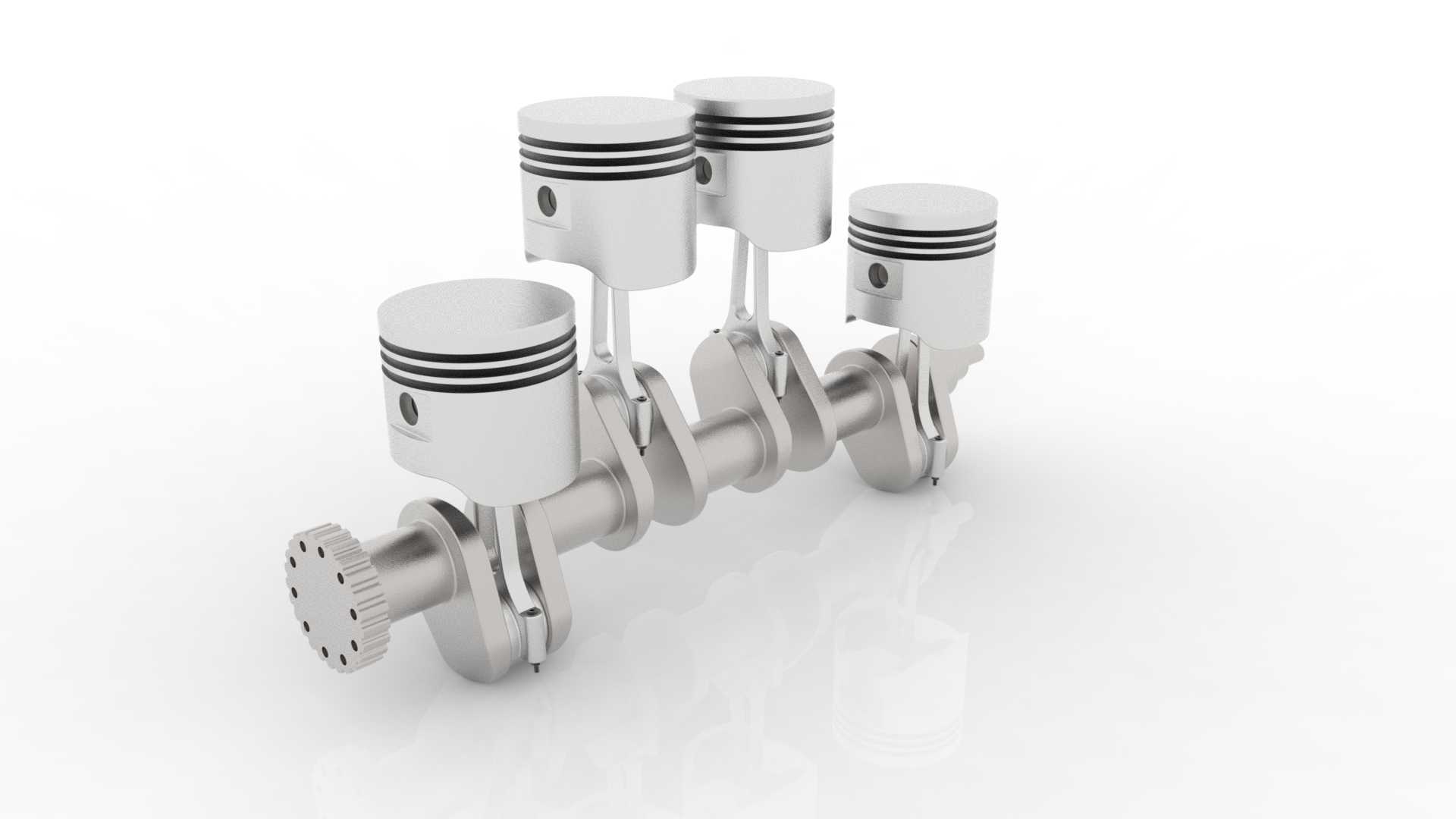

直列四缸发动机曲柄活塞组结构

　　这套往复式动力转换组件，是内燃动力设备里完成热能向机械能转换的核心执行单元，日常在车用动力、小型工程机械动力、固定式发电机组动力端都能见到它的应用场景，所有往复式内燃动力的做功输出，都要依靠这套组件完成活塞的直线往复运动到曲轴旋转运动的转换。从实际功能来看，活塞部分直接承接燃烧室内燃气爆发产生的高压推力，通过活塞销将力传递给连杆，连杆再把往复直线的作用力转化为曲轴的旋转扭矩，最终向外输出动力，同时还要配合配气机构完成进气、压缩、排气的整套循环动作，组件的运动匹配精度直接决定了动力设备的输出效率、运转平顺性与使用寿命。设计过程中首先要匹配整机的排量参数确定单缸活塞的直径与行程，活塞头部预留了活塞环的安装槽位，

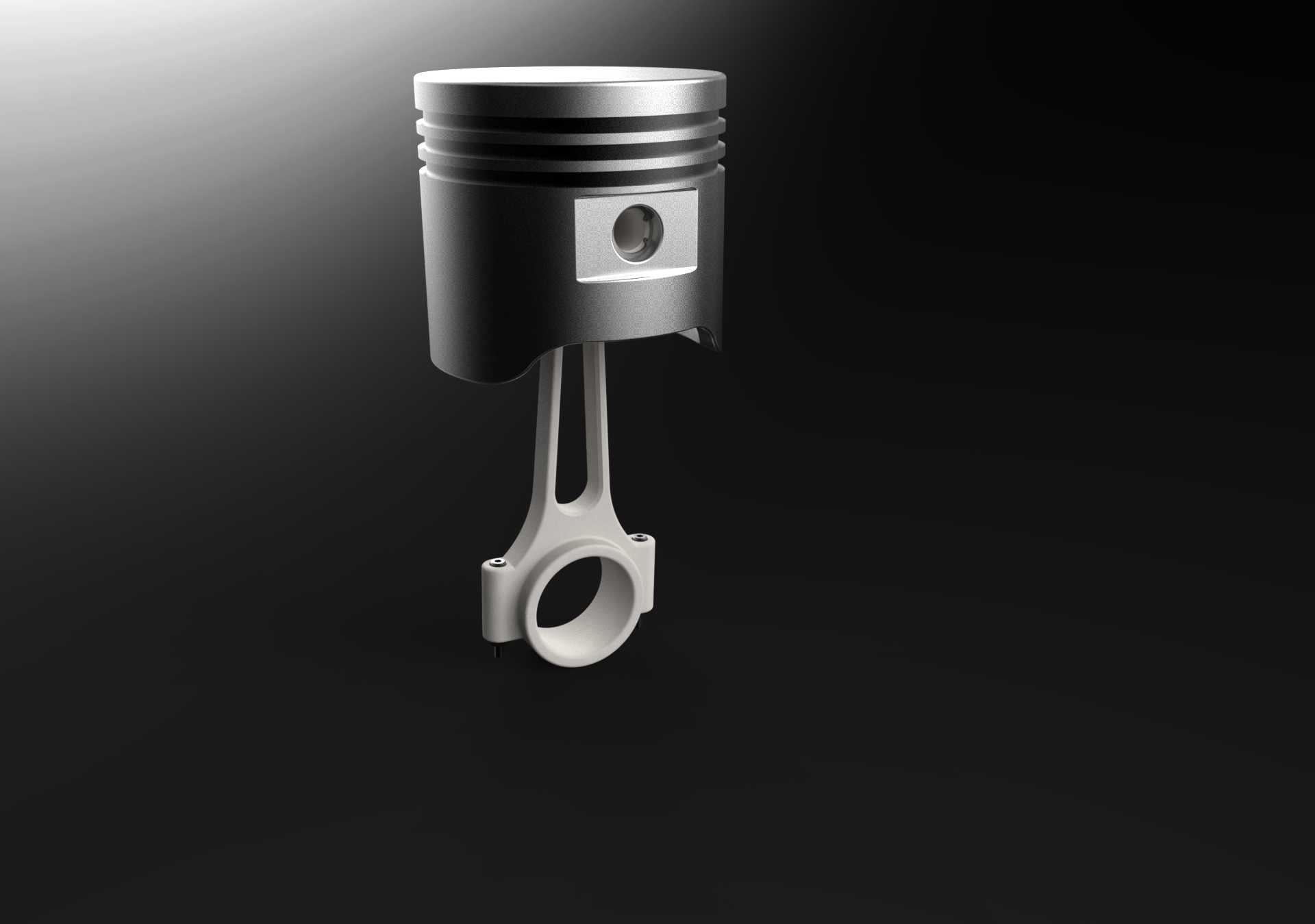

　　气环负责密封燃烧室的高压燃气，油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞裙部做了适配缸壁间隙的型面设计，冷态下预留合理的膨胀间隙，避免热机状态下活塞膨胀卡滞在缸筒内，同时裙部的型面设计还要兼顾侧推力的均匀承载，减少往复运动过程中对缸壁的偏磨。连杆部分采用了小头衬套、大头轴瓦的分体式结构，小头通过活塞销与活塞连接，大头做成分开式的连杆盖结构，通过连杆螺栓紧固在曲轴的曲柄销上，设计时要严格控制连杆大小头孔的平行度与中心距公差，避免运动过程中出现活塞偏缸、轴瓦偏磨的问题；连杆杆身采用了变截面的工字型结构，在保证往复运动强度、抗疲劳性能的前提下尽可能降低自身重量，减少高速往复运动产生的惯性力，降低整机的振动水平。

　　曲轴部分采用了整体式锻造结构，四个曲柄销按照180度相位角对称布置，适配直列四缸机的做功顺序，保证动力输出的连续性；曲轴的主轴颈用于支撑整根曲轴在缸体主轴承座内旋转，曲柄臂上设计有平衡重结构，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低运转过程中的整机振动；曲轴前端预留了正时齿轮、皮带轮的安装位，后端预留了飞轮的连接法兰，安装时要严格控制各主轴颈的同轴度，保证曲轴旋转过程中各轴颈的圆跳动在允许公差范围内，避免出现轴瓦烧蚀、曲轴断裂的故障。安装边界上，这套组件的整体外轮廓要适配直列四缸动力的缸体内部空间，活塞在上止点位置时，活塞顶部要与缸盖燃烧室保留合理的压缩余隙，避免活塞碰撞气门；

　　曲轴的轴向窜动量要通过止推片控制在合理区间，避免运转过程中曲轴前后窜动影响正时匹配与动力输出；连杆大头在运动到下止点位置时，要保证与缸体曲轴箱内壁留有足够的安全间隙，避免运动干涉。实际装配过程中，活塞连杆组需要按缸号分组配对，同一台动力上的活塞连杆组重量差要控制在工程允许的范围内，避免因重量差过大导致运转振动超标；活塞环的开口间隙、侧隙、背隙都要符合装配工艺要求，开口位置要相互错开，避免开口对齐导致漏气、窜油；曲轴轴瓦与轴颈的配合间隙要控制在合理范围，保证润滑油膜能够稳定形成，同时轴瓦的油孔要与缸体、曲轴上的润滑油道对齐，保证压力润滑油能够持续输送到各摩擦表面，带走摩擦产生的热量与磨屑。这套组件的运动匹配逻辑，是所有往复式内燃动力设计的基础，不管是小排量的乘用车动力，还是大排量的工程机械动力，核心的运动转换原理都基于这套曲柄活塞连杆的结构，建模过程中严格还原了各部件的配合关系、运动相位与结构细节，能够直接用于动力总成的结构教学、运动仿真演示，也可以作为相关动力组件设计的参考基础，帮助设计人员快速理解往复运动转换的结构逻辑，校核运动过程中的干涉边界，缩短前期方案设计的验证周期。
