壁挂式电气防护金属外壳箱体结构

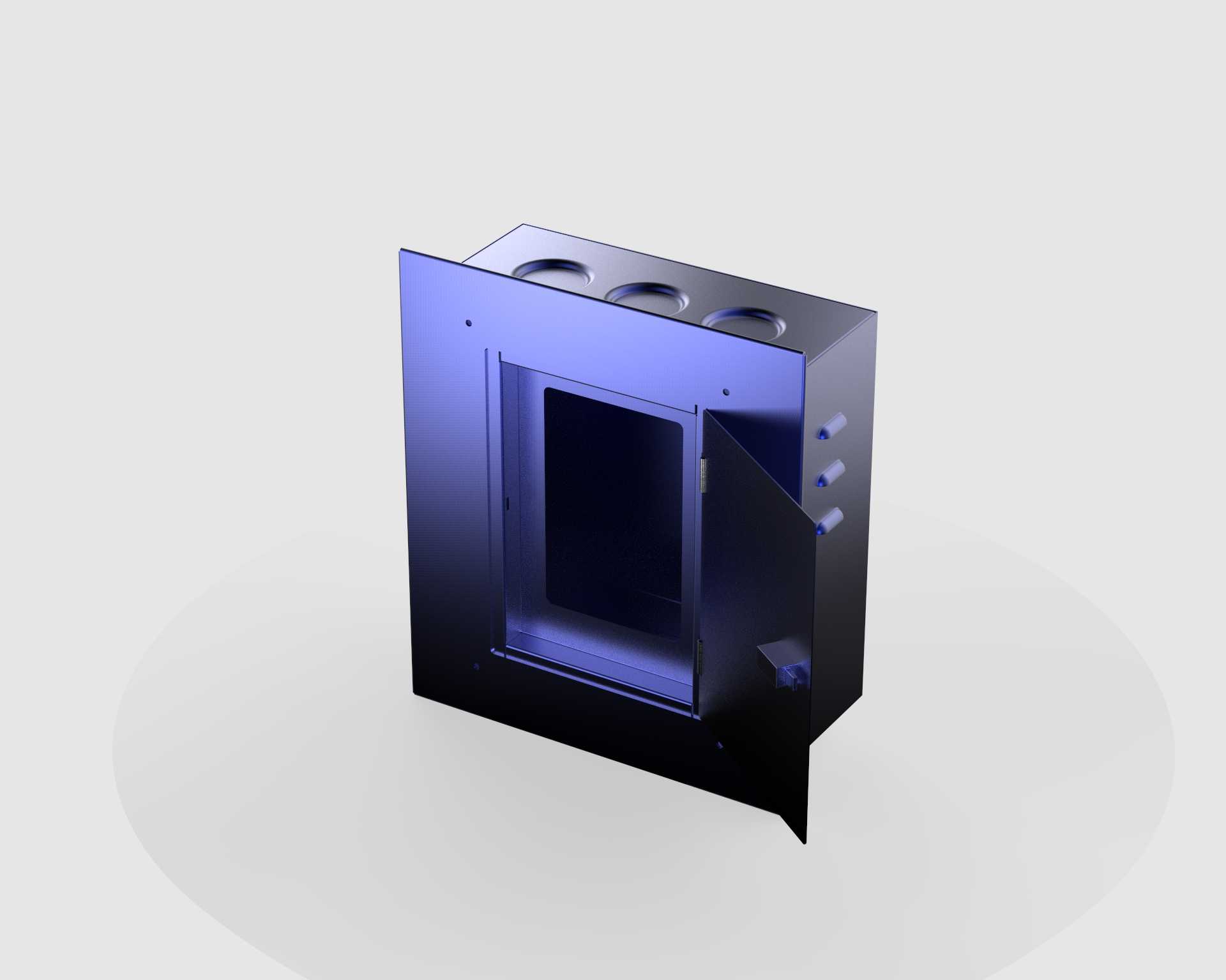

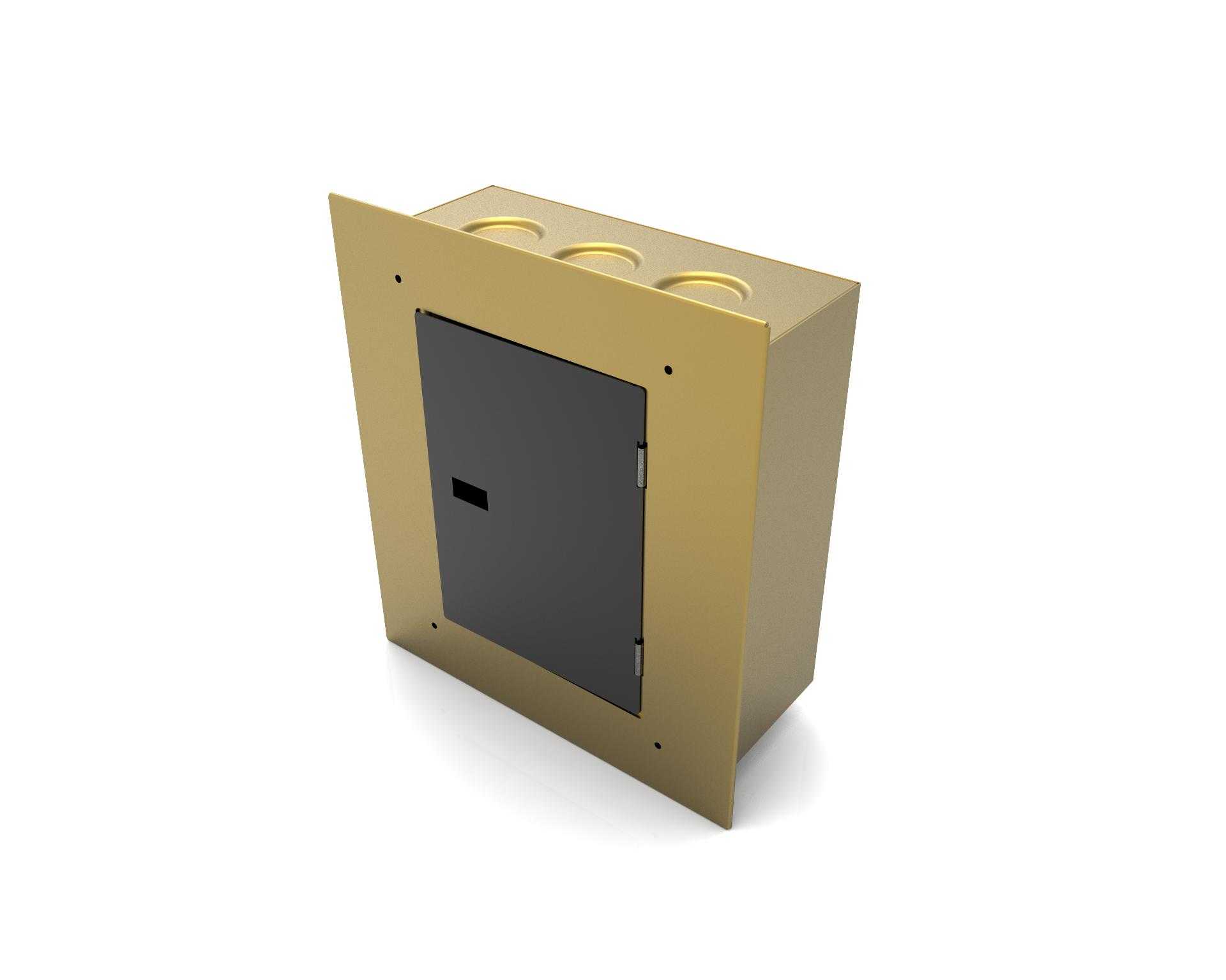

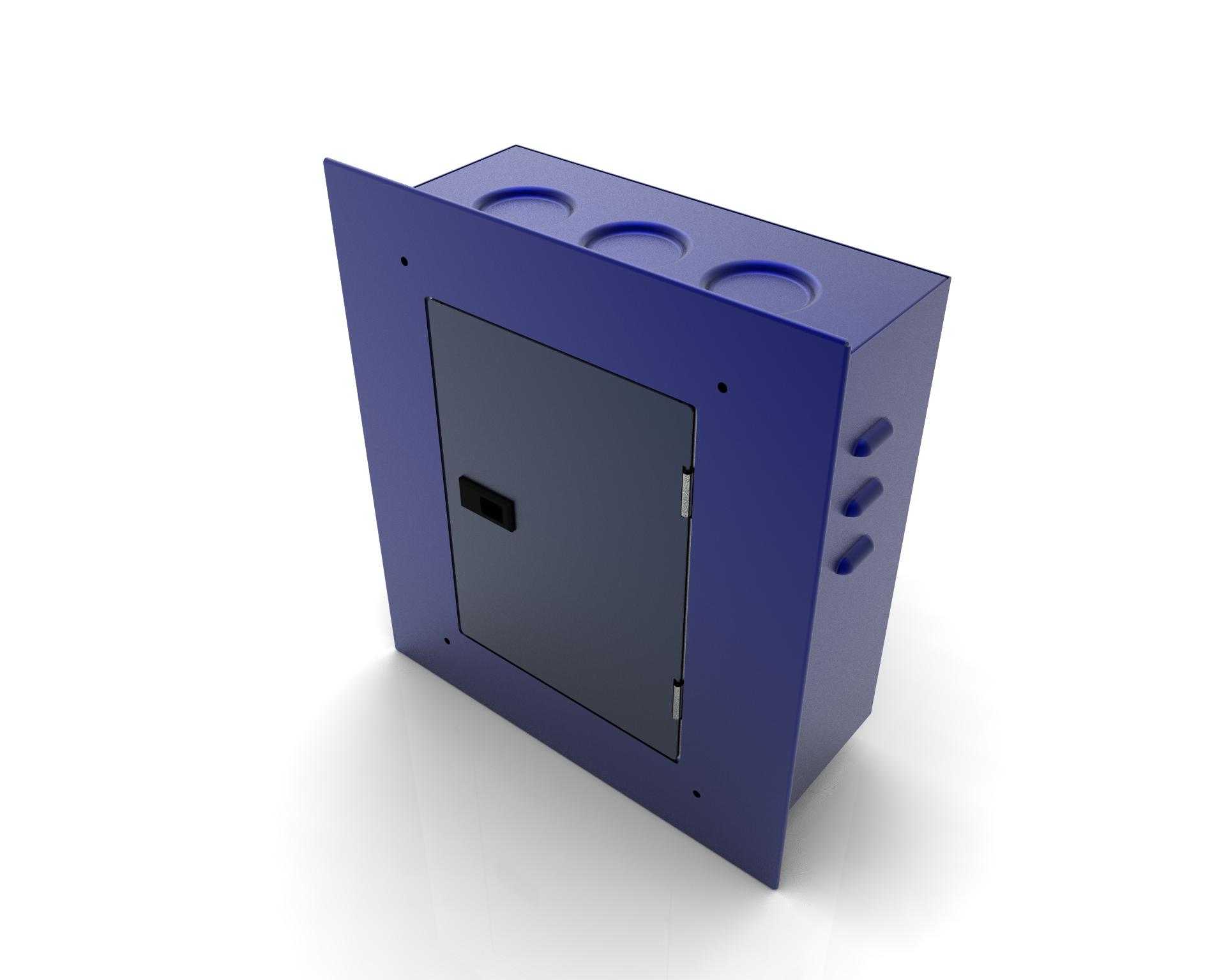

　　在民用建筑配电、工业现场低压回路终端防护场景中，这类壁挂式金属外壳箱体是终端电能计量、回路分断保护的核心承载部件，日常多安装在楼道墙面、车间立柱侧、设备旁侧墙面上，承担内部电表、小型断路器、接线端子等电气元件的防护、隔离作用，避免人员误触带电部件，同时阻挡粉尘、飞溅水汽侵入内部电气间隙，降低短路、漏电故障概率。从结构设计逻辑来看，箱体采用薄板折弯拼焊成型思路，主体腔体为规则矩形结构，前置带锁的开合门板，门板与腔体侧边采用暗藏式合页连接，既保证门板开合顺畅，也避免外露合页在安装后被外力磕碰变形，门板上的嵌入式锁具结构，可实现非授权人员无法随意开启箱体，满足配电设施的安全管理要求。箱体正面延伸出的安装法兰边，

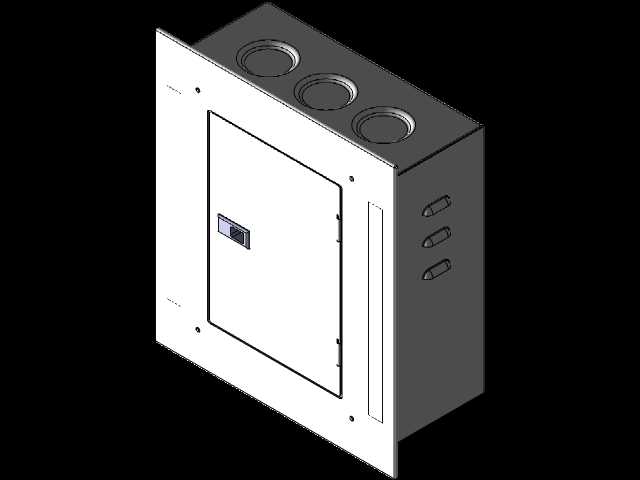

　　是整箱壁挂固定的核心承载结构，法兰边上预留的四个安装孔位，对应墙面膨胀螺栓的固定点位，安装时可先将箱体腔体嵌入墙面预留的嵌装槽内，再通过法兰边压紧墙面完成固定，也可直接明装在平整墙面上，法兰边的宽度经过匹配设计，既能覆盖墙面开孔的边缘误差，也能保证螺栓固定后受力均匀，不会出现长期使用后箱体下坠变形的问题。箱体顶部预留的三个圆形穿线孔，是进线线缆的穿入通道，孔位边缘做了卷边钝化处理，避免穿线时锋利的板材边缘割破线缆绝缘层，现场施工时可根据进线线缆的数量、直径，在孔位处加装橡胶护线圈或者电缆防水接头，进一步提升进线部位的防护等级。箱体侧部预留的三个椭圆形敲落孔，是出线回路的预留通道，施工时可根据实际出线回路数量，敲落对应位置的孔盖，

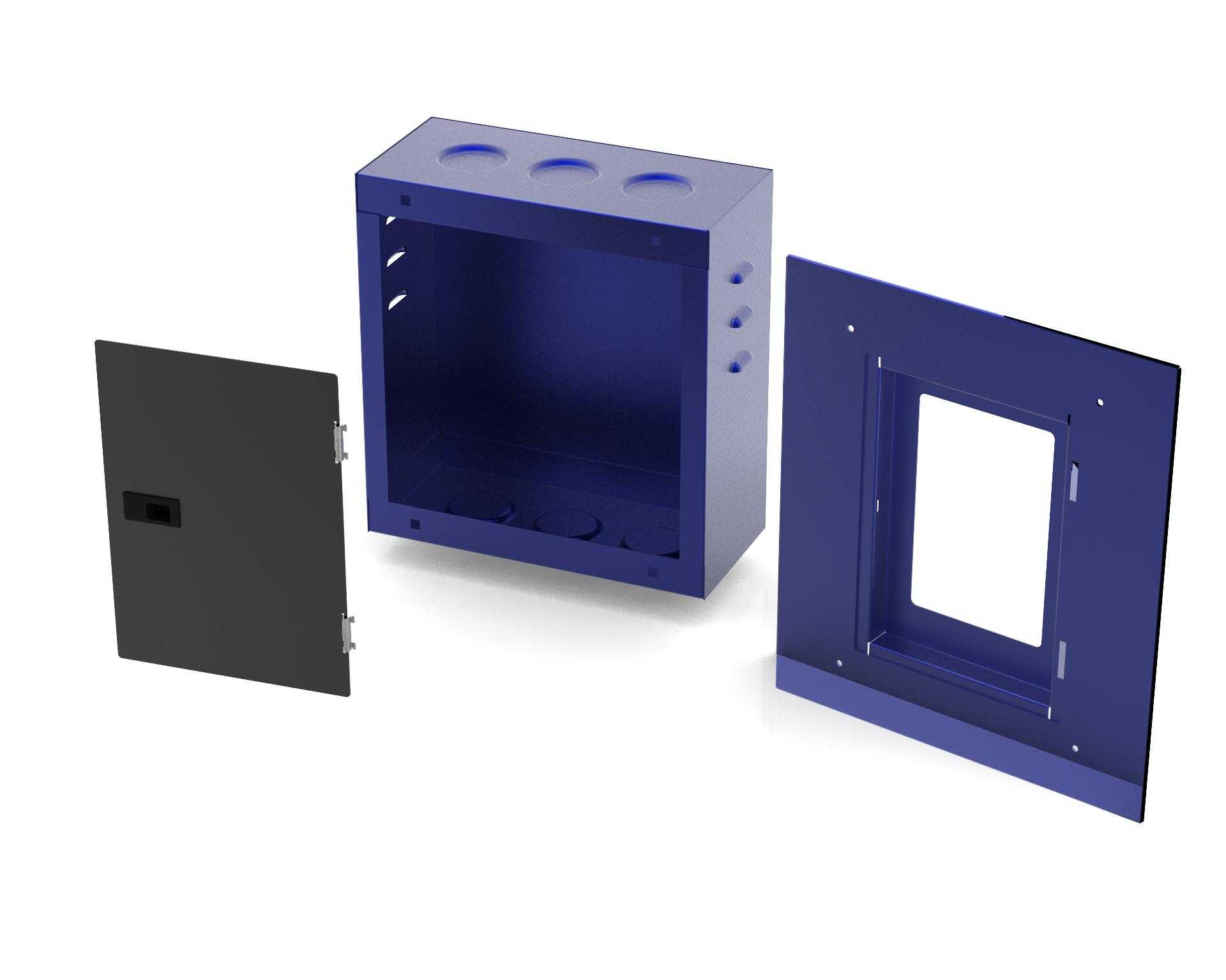

　　不用额外在箱体上钻孔，大幅降低现场施工的加工工作量，敲落孔的连接筋厚度经过反复调试，既保证运输、存放过程中孔盖不会自行脱落，也能让施工人员用普通螺丝刀即可轻松敲落，不会造成箱体板材变形。门板与腔体的配合间隙控制在合理范围内，既保证门板开合无卡滞，也能减少粉尘从缝隙处进入箱体内部，门板内侧可根据需求粘贴密封胶条，在潮湿、多粉尘的应用场景下，可将箱体防护等级提升至IP54级别，满足更多复杂工况的使用需求。内部腔体的安装板采用可拆卸式设计，电气元件可先在安装板上完成导轨固定、接线作业，再整体推入箱体腔体内通过螺丝固定，大幅提升现场装配的效率，腔体内部的空间尺寸经过匹配，可容纳单相电表或者三相四线电表，同时预留出小型断路器、

　　漏电保护器的安装空间，接线端子排可布置在腔体下部区域，方便进出线缆的规整绑扎，避免线缆杂乱堆积影响散热。从安装边界来看，这类箱体的深度尺寸控制在合理范围，嵌墙安装时不会过度占用墙体内部空间，明装时突出墙面的尺寸也不会影响通道通行，箱体边角位置都做了圆角钝化处理，避免安装、维护过程中锋利边角划伤作业人员。板材选用冷轧钢板材质，表面经过静电喷塑处理，蓝色的外涂层具备较好的耐锈蚀、耐刮擦性能，适合在室内常规环境下长期使用，门板表面的平整区域可粘贴回路标识标签，方便后期运维人员快速识别对应回路，减少故障排查的时间。在建模过程中，这类薄板结构需要重点关注折弯系数的设置，避免折弯成型后法兰边、门板的配合尺寸出现偏差，合页、锁具的安装位需要预留足够的装配间隙，保证配件安装后开合顺畅，穿线孔、敲落孔的位置需要避开内部安装板的固定点位，避免出现线缆与固定螺丝干涉的问题，同时要考虑板材焊接后的变形量，在建模时提前预留整形余量，保证成品箱体的外形平整度符合装配要求。
