数控刨床用简易虎钳式材料装夹夹具

　　在常规中小批量刨削加工场景里，尤其是针对长条状、方块类金属坯料的平面、沟槽刨削工序，通用平口钳往往存在装夹行程不足、夹持刚性不够的问题，这款简易虎钳夹具正是为适配数控刨床的工作台装夹需求设计的专用工装。从实际加工场景来看，车间里加工长度在200mm以内、宽度不超过80mm的矩形坯料时，不需要动用重型液压夹具，这款结构精简的虎钳就能满足装夹需求，它直接通过底座的沉头安装孔固定在刨床工作台的T型槽上，安装时找正基准面的流程非常简便，不需要额外制作过渡连接板，能大幅缩短工装准备的辅助时间。

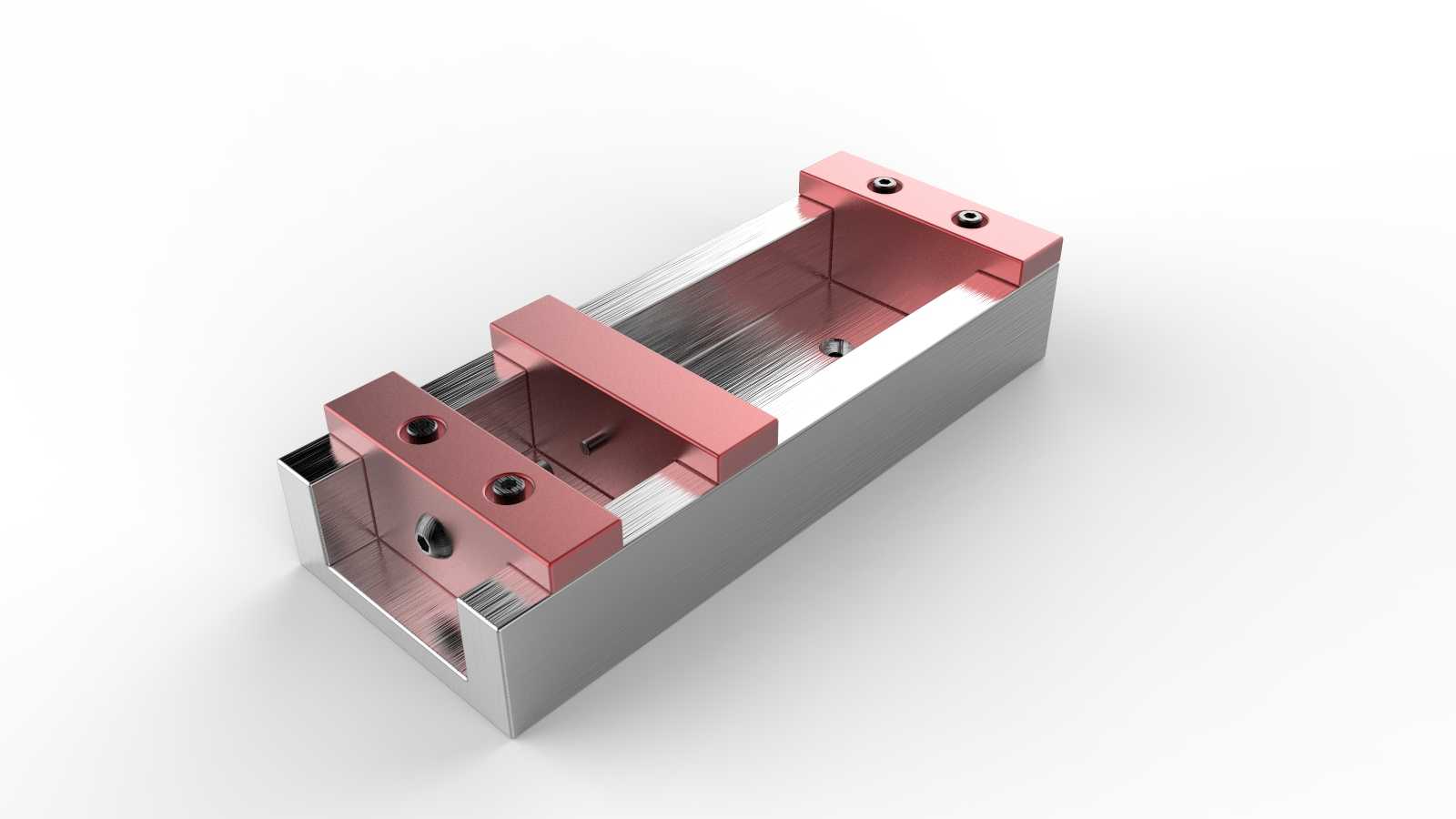

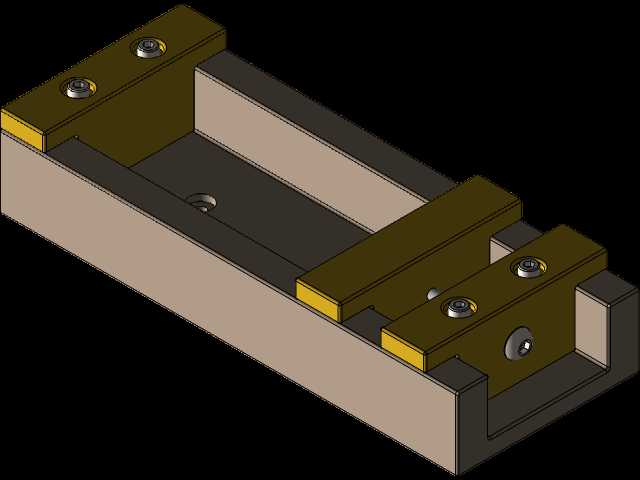

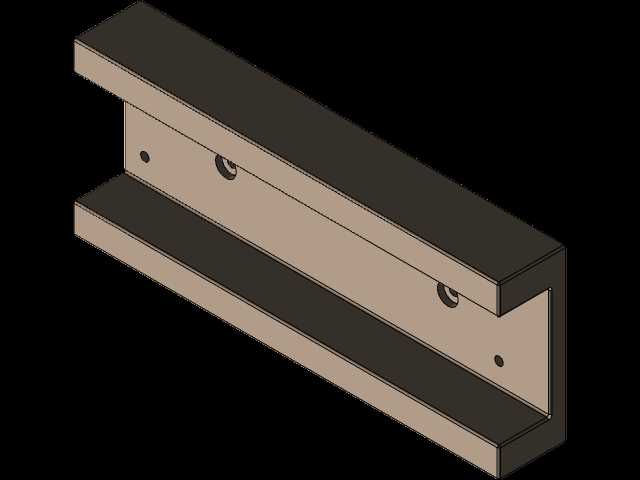

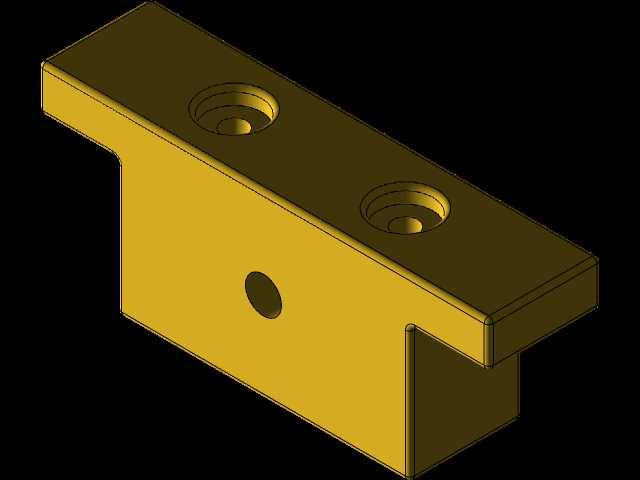

　　这款夹具的功能设计完全围绕刨削加工的受力特点展开，刨削加工的切削力是断续冲击性的，方向沿工作台进给方向垂直于钳口，因此夹具的主体底座采用整体式槽钢结构，两侧的导向边直接和活动钳身的滑动面配合，没有额外加装导轨镶条，靠加工面本身的配合精度保证滑动顺畅，同时减少了装配累积误差。两个固定压块分别安装在底座的两端，通过内六角螺钉锁紧在底座端面上，作为固定夹持基准，活动钳身跨装在底座的中间滑槽内，配合进给丝杠实现夹紧动作，钳口的夹持面做了细密的网状滚花处理，能增大和坯料接触面的摩擦力，避免刨削过程中坯料受冲击出现窜动、移位的问题。

　　从设计思路上看，这款夹具没有采用复杂的快换、增力结构，完全走实用化路线，所有零部件都采用常规机加工工艺就能制作，底座用45号钢调质后铣削成型，钳身和压块同样采用45号钢，夹持面局部淬火处理到HRC42-48，保证长期使用不会出现压痕凹陷、磨损过快的问题。设计时特意将钳身的滑动行程设置为120mm，既覆盖了常规小型坯料的装夹尺寸范围，又不会因为行程过长导致钳身伸出量过大、夹持刚性下降，底座的整体外形尺寸控制在长260mm、宽100mm、高65mm的范围内，不会占用刨床工作台过多的安装空间，同一台刨床工作台上可以同时安装2-3套同规格夹具，实现多件同时装夹加工，有效提升刨削工序的加工效率。

　　安装边界方面，底座上的四个安装沉孔采用标准T型槽螺栓的间距设计，孔距为200mm*70mm，适配国内绝大多数中小型数控刨床、牛头刨床的工作台T型槽规格，安装时只需要将M10的T型螺栓穿入沉孔，拧紧螺母就能完成固定，钳口的高度设置为30mm，装夹坯料时坯料高出钳口的部分控制在15mm以内就能保证足够的夹持刚性，不会因为切削力导致坯料翘起。和通用机用虎钳不同的是，这款夹具的固定钳口设置在两端，活动钳身在中间移动，既可以从中间位置向两端分别装夹两个不同尺寸的小型坯料，也可以将活动钳身移动到一端，配合另一端的固定压块装夹长度更大的坯料，使用灵活性比普通平口钳更高。

　　实际加工使用中，这款夹具针对铝件、45号钢件、铸铁件的刨削加工都能适配，夹持力靠普通丝杠的机械锁紧就能满足需求，不需要额外的气动、液压辅助动力源，维护起来也非常方便，日常使用只需要定期给滑动接触面加注少量润滑油，清理滑槽内堆积的切屑就能长期保持精度，丝杠部分采用梯形螺纹设计，具备自锁特性，夹紧后不会因为切削振动出现松脱的问题，完全能满足刨削工序的装夹可靠性要求。设计时还特意将夹具的所有棱边都做了2mm的倒角处理，避免操作人员安装工件、清理切屑时被锋利的边缘划伤，细节处理完全符合车间安全生产的要求，没有多余的突出结构，刨刀往复运动时不会和夹具本身发生干涉，加工前的对刀流程也非常直观，直接以固定压块的基准面作为对刀基准就能快速完成工件坐标系的设定。
