大行程台式数控雕刻切割加工设备结构

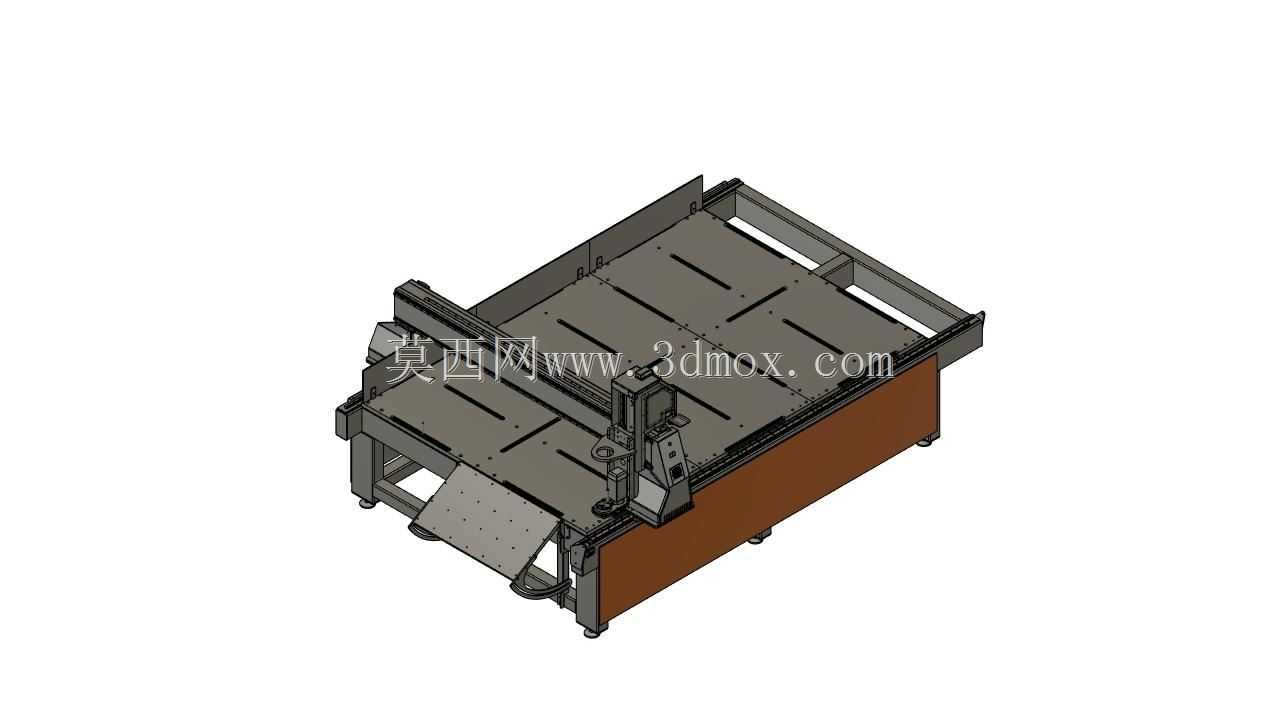

这款设备的核心加工幅面设定为2000x300x300，对应的是长度方向两米的长条形加工区间，300mm的宽度与300mm的Z向行程，刚好适配长条型铝型材、PVC板材、实木线条、亚克力窄幅工件的铣削、雕刻、切割、开槽作业，在广告标识加工、小型家具线条修型、工业铝型材端面加工、教学实训样件制作场景里，这类窄幅长行程设备的占地利用率远高于常规同行程宽台面机型，不需要预留过大的两侧上下料空间，适合狭长型车间工位排布。从结构设计逻辑来看，设备采用固定式龙门机架搭配移动工作台的布局？不对，仔细看结构是床身固定，龙门横梁沿长度方向做X向运动，加工头在横梁上完成Y向移动，Z轴滑枕带动主轴完成垂直进给，这种布局的优势是长行程下运动部件重量均衡，不会因为龙门跨距过大出现横梁下挠问题，毕竟Y向行程仅300mm，横梁的悬伸量控制得很小，整体刚性可以满足软金属、非金属材料的高速铣削需求。床身部分采用型钢焊接框架结构，侧面覆盖钣金护板，既可以阻挡加工碎屑飞溅，也能提升机架整体的抗扭刚度，工作台面预留T型槽安装位，方便用户根据加工需求加装夹具、真空吸附垫板或者型材定位靠山，不需要额外改造台面结构。Z轴滑枕采用线性导轨导向，搭配丝杠传动，进给精度可以控制在0.1mm以内，满足常规雕刻、铣槽的精度要求，主轴安装位预留了标准的夹头安装空间，可以适配不同功率的风冷主轴，用户可以根据加工材料的硬度更换对应规格的主轴部件。设备的安装边界需要注意，长度方向除了两米的床身本体，还要预留两端各300mm的维护与电气安装空间，宽度方向因为Y向行程窄，整体设备宽度不到800mm，高度方向包含Z轴最高位置总高在1.6米左右，不需要做特殊的地基处理，普通硬化车间地面就可以放置调平。在实际使用场景里，这类设备常被用于长尺寸装饰线条的表面花纹雕刻、铝型材的定长切割与端面铣槽、广告字的侧边切割加工，相比大台面通用CNC设备，它的运动惯量更小，空行程移动速度更快，针对窄长工件的加工效率能提升40%以上，同时能耗更低，适合小批量多批次的窄幅工件加工需求。设计过程中特意将电气控制仓布置在床身侧下方的棕色护板内部，既可以隔离加工碎屑与切削液的侵蚀，也方便日常检修时打开护板排查线路，走线全部采用拖链内置布置，避免运动过程中线缆磨损，两侧的上下料位置预留了工件托架安装孔，加工超过两米的长工件时，可以加装辅助托架支撑工件伸出端，避免工件下垂影响加工精度。
