3D打印M2至M8螺纹攻丝工装夹具

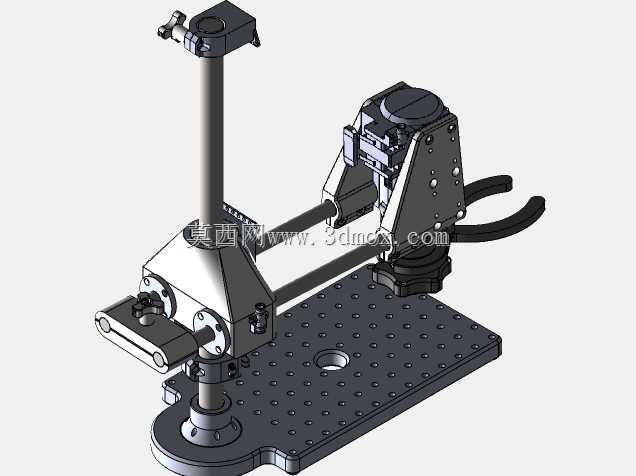

　　这套结构面向小规格内螺纹加工场景，主要解决M2到M8范围内薄壁件、塑料件、小型铝件或试制零件在攻丝时容易歪斜、滑牙和夹持不稳的问题。设备整体由多孔安装底板、立柱支撑、可调摆臂、攻丝导向头部、工件压持结构以及手动操作手柄组成，适合放在实验室、样件开发区、小型维修工位或教学实训环境中使用。与固定式攻丝机相比，它更强调低成本、快速搭建和灵活调整，主体构件可通过3D打印制作，配合标准导杆、紧固件和攻丝夹头即可形成完整作业单元。

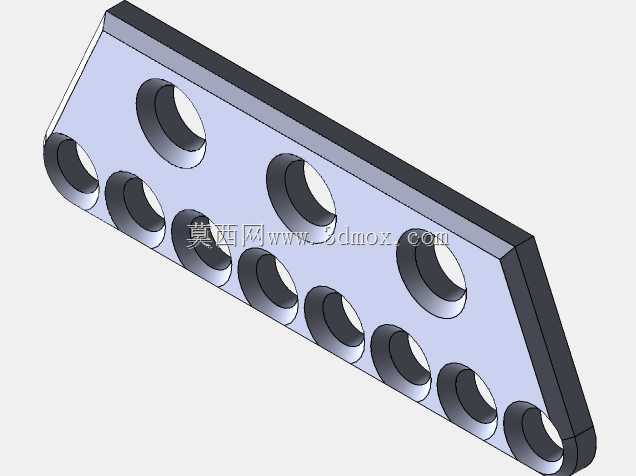

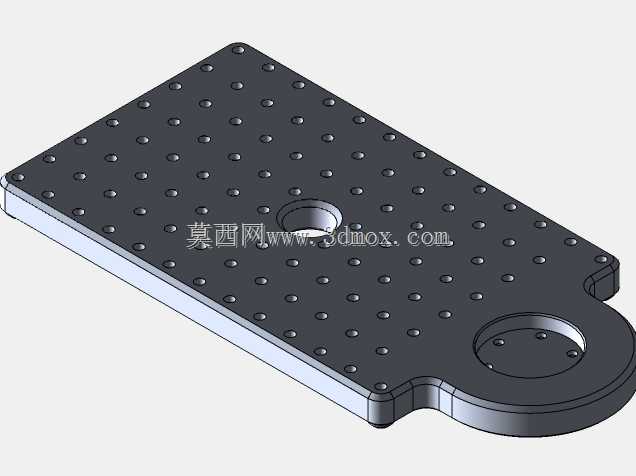

　　底板采用阵列孔布局，孔位沿平面规则分布，既可以作为工件定位基准，也能通过压板、定位销或快拆夹具固定不同外形的坯料。底板边缘保留了较宽的支撑区域，中部设置沉孔和加强区域，用于安装回转座或辅助定位件。实际布置时，需要在底板四周留出操作空间，尤其摆臂旋转和手柄下压方向不能与台虎钳、料盒、电源线等干涉；若安装在工作台上，应保证底板下方有足够厚度的垫实面，避免攻丝反力造成局部翘动。

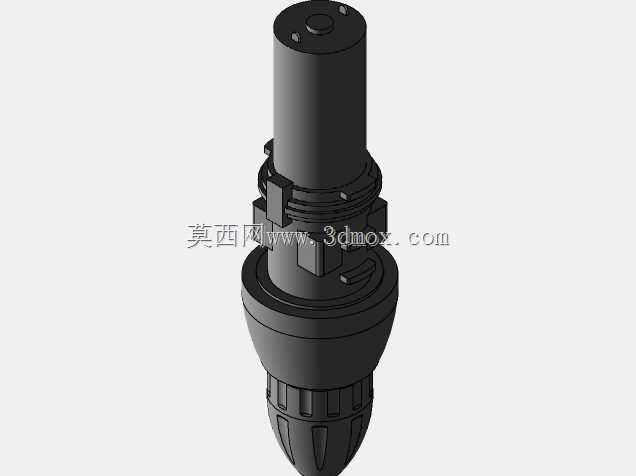

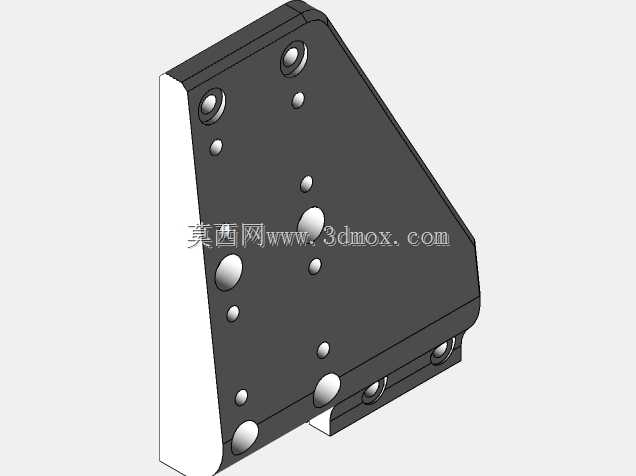

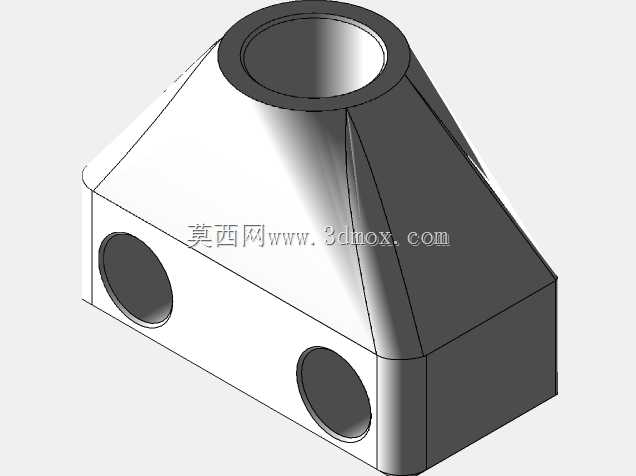

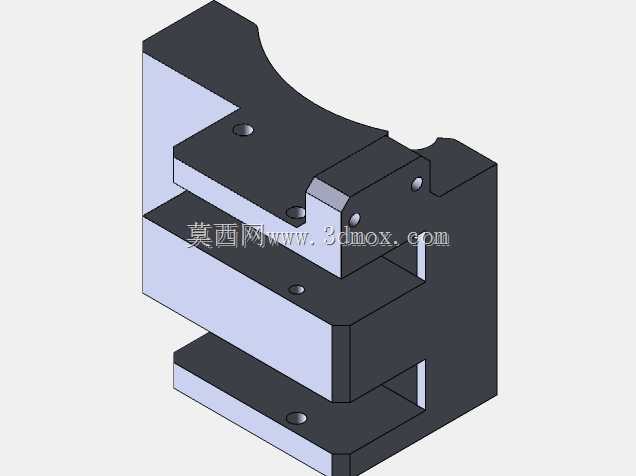

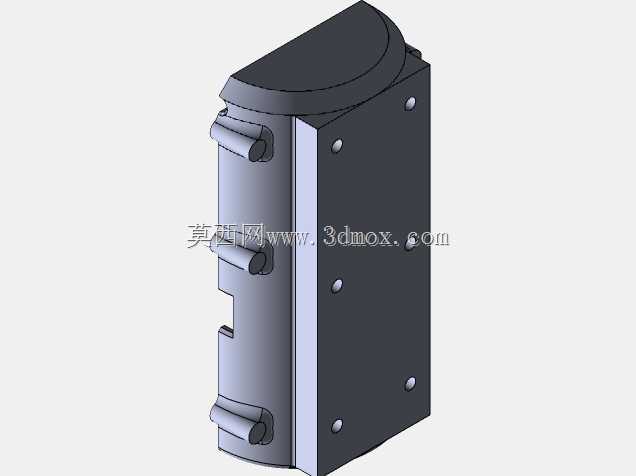

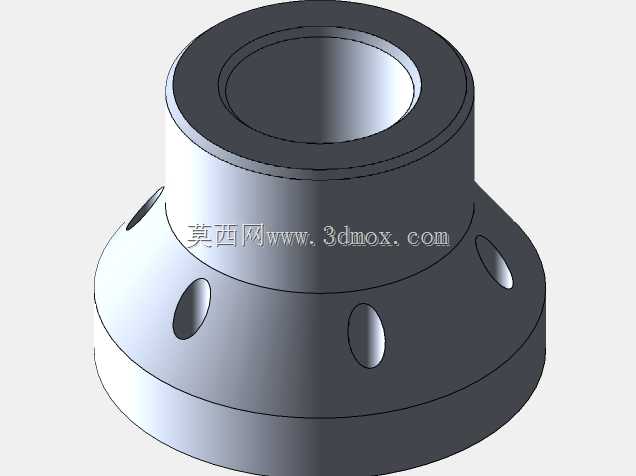

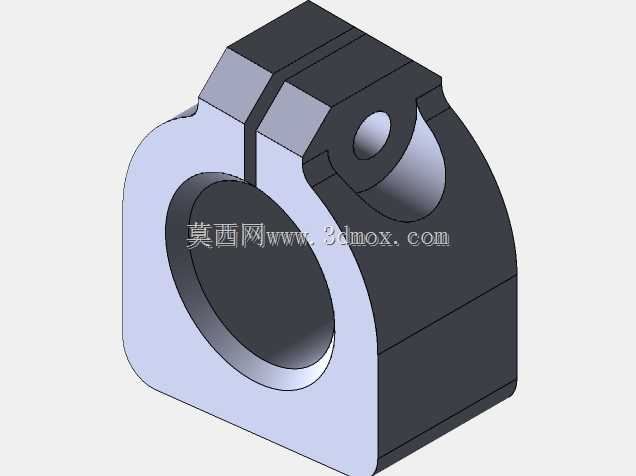

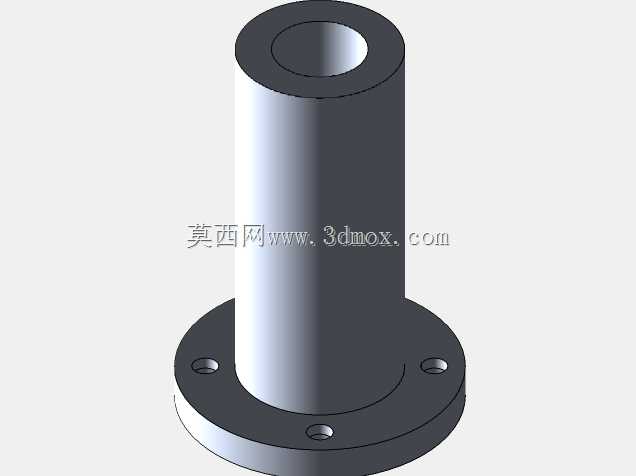

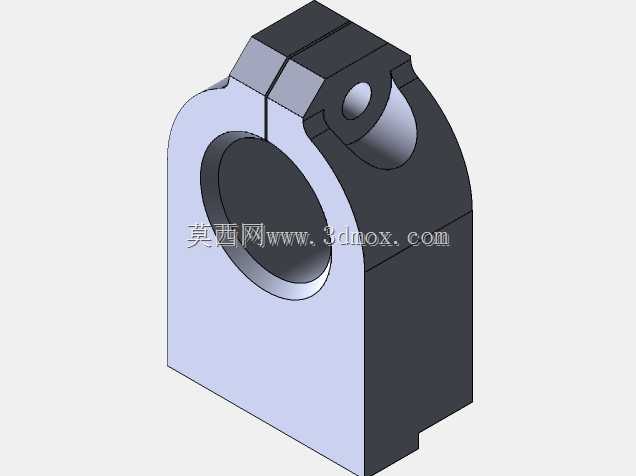

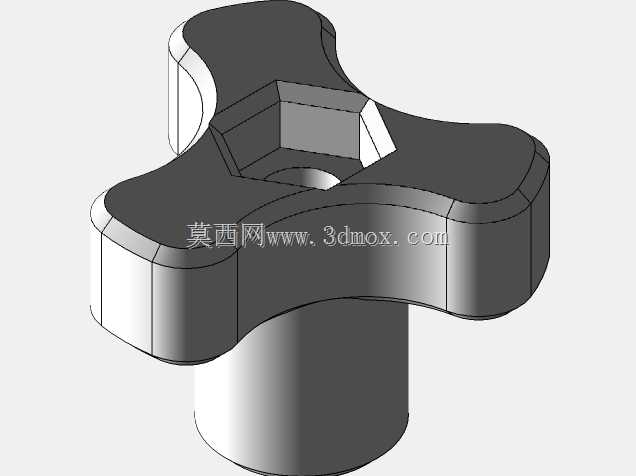

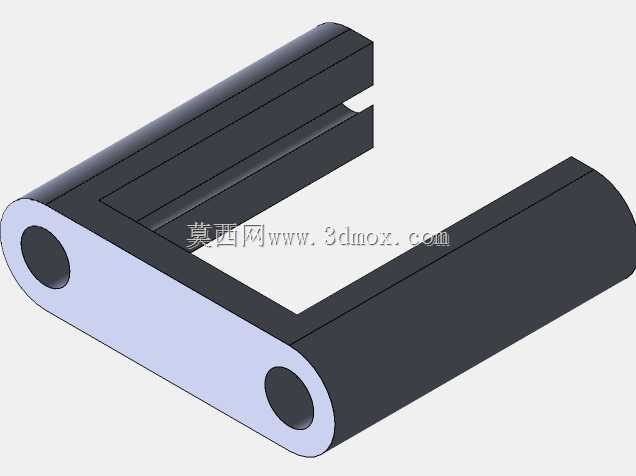

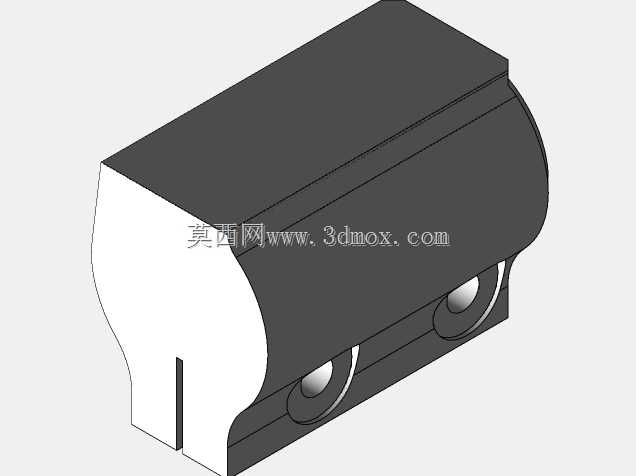

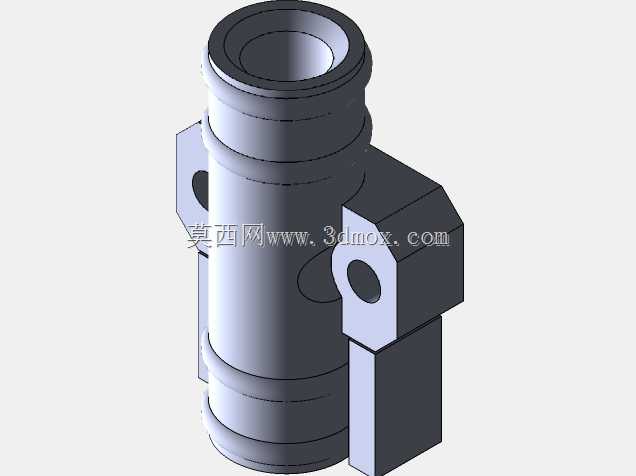

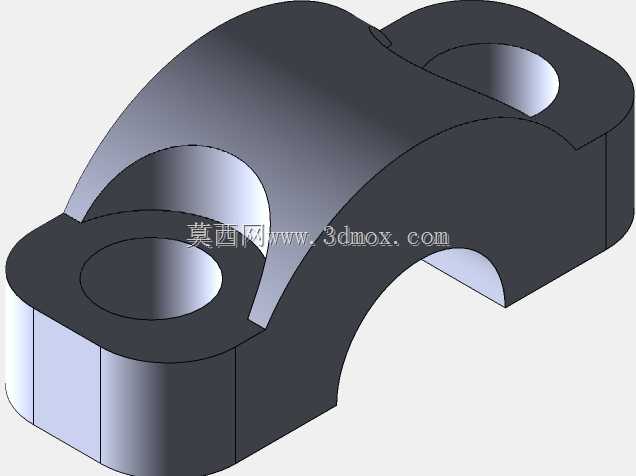

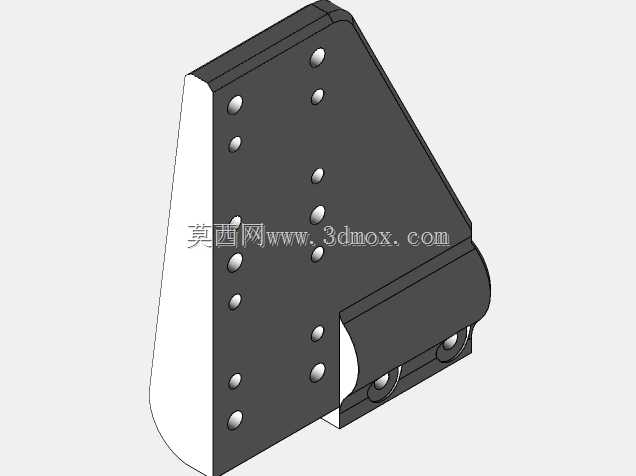

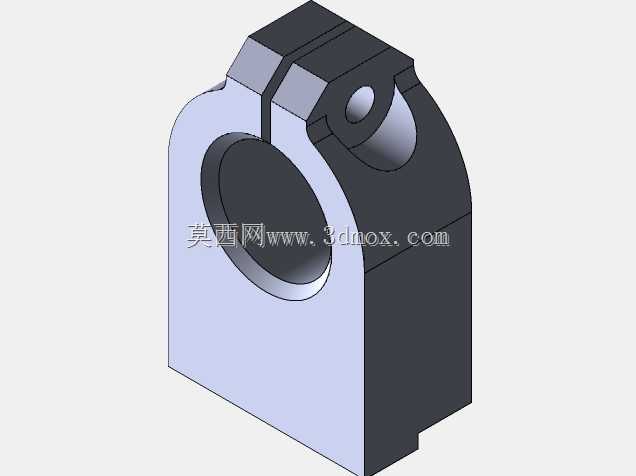

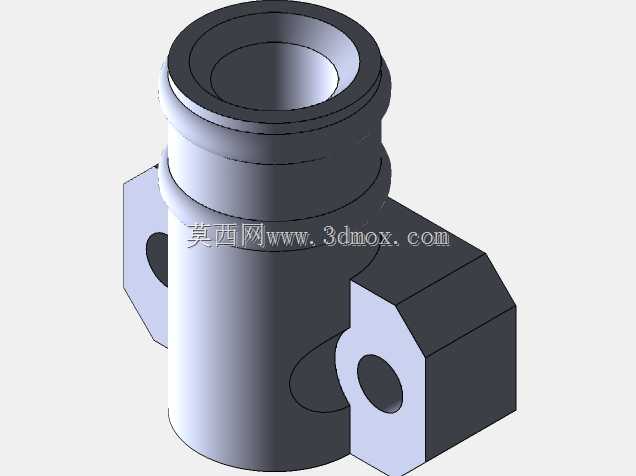

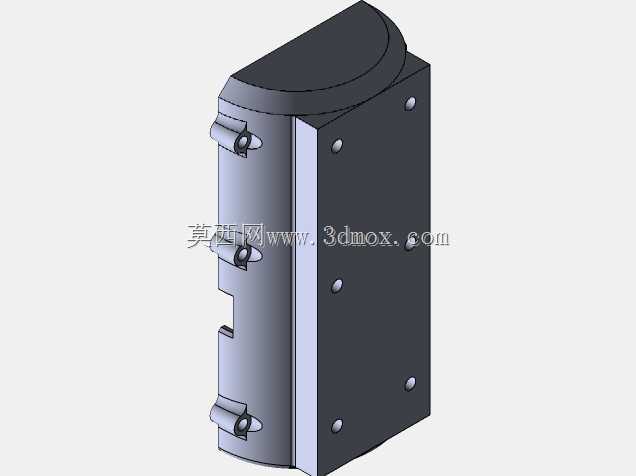

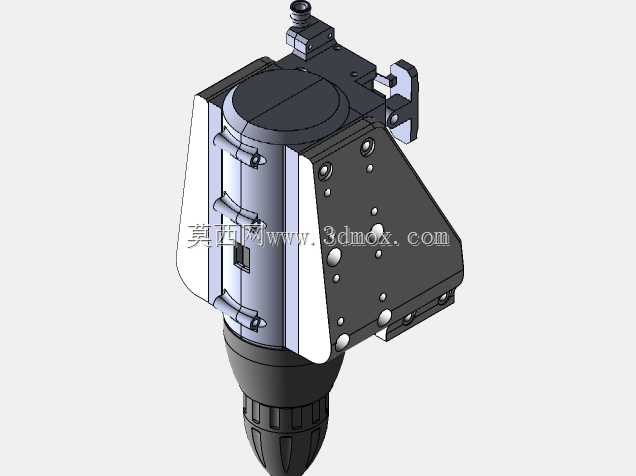

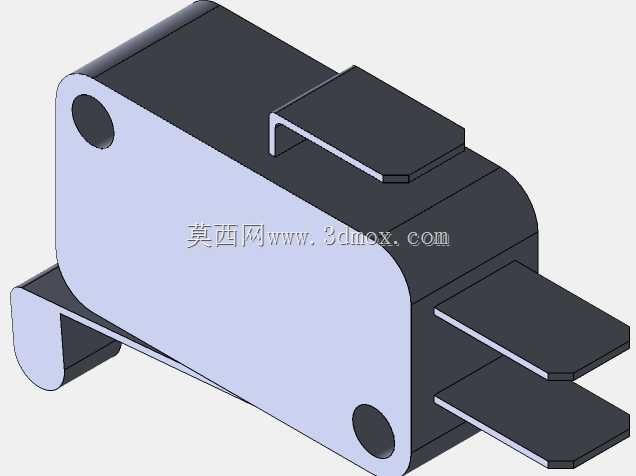

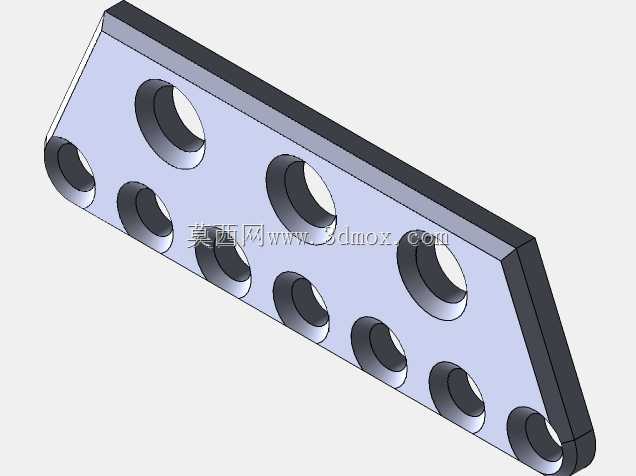

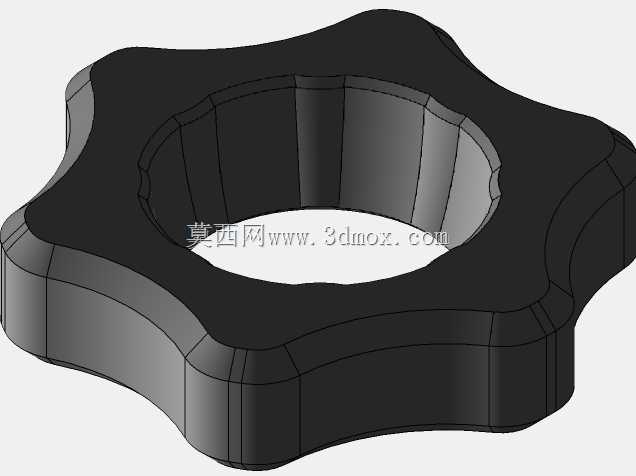

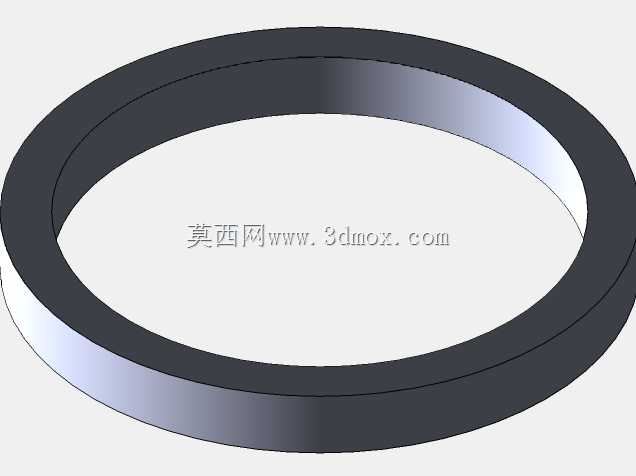

　　立柱组件承担高度方向的支撑，竖直杆与底座之间通过法兰式座体连接，座体周围设置加强筋，以承受攻丝过程中的偏载。上部横臂可沿立柱调整高度，并通过锁紧件固定，使丝锥能够对准不同厚度工件的螺纹孔位。攻丝头位于摆臂前端，内部预留导向和夹头安装空间，外部轮廓采用多平面与螺钉孔组合，便于装配限位块、弹簧复位件或深度控制挡片。设计时没有追求复杂动力输出，而是通过导向约束保持丝锥轴线与工件孔位垂直，降低手动进给时的晃动。

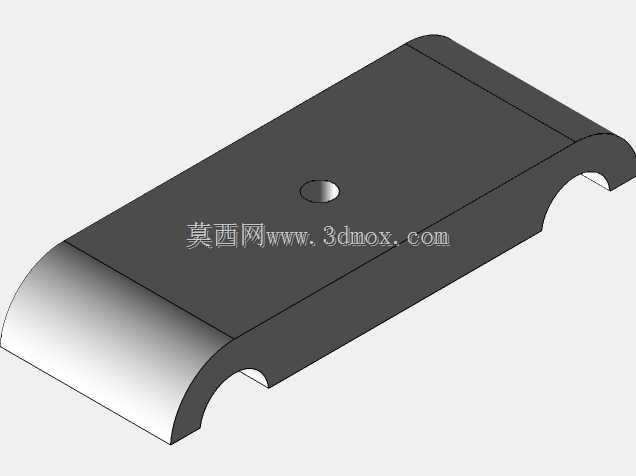

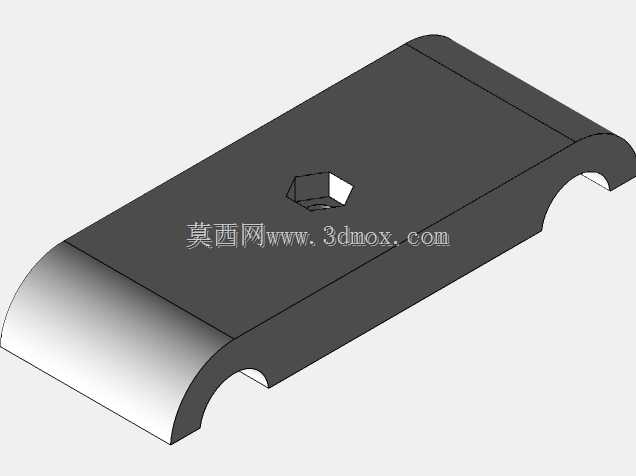

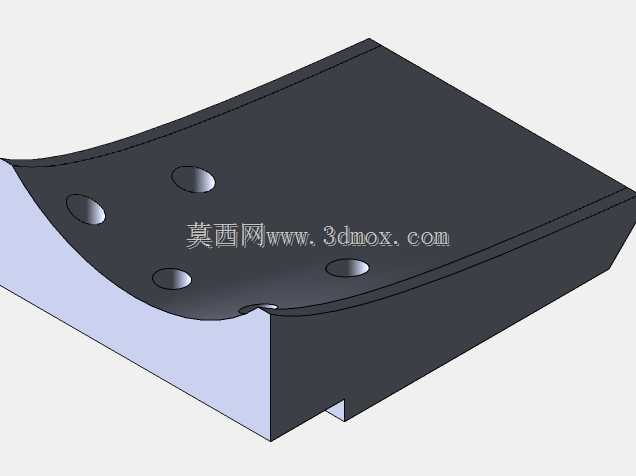

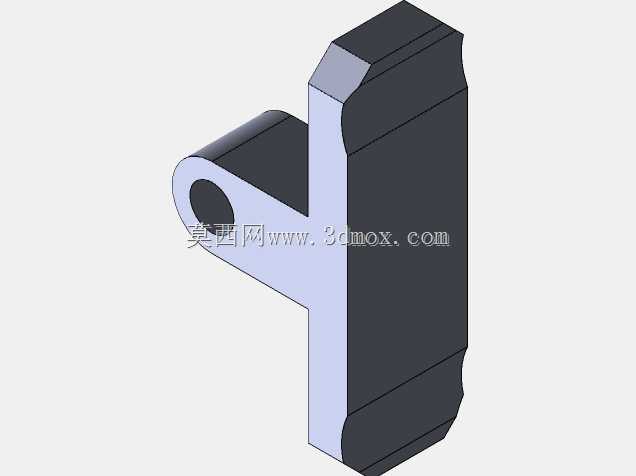

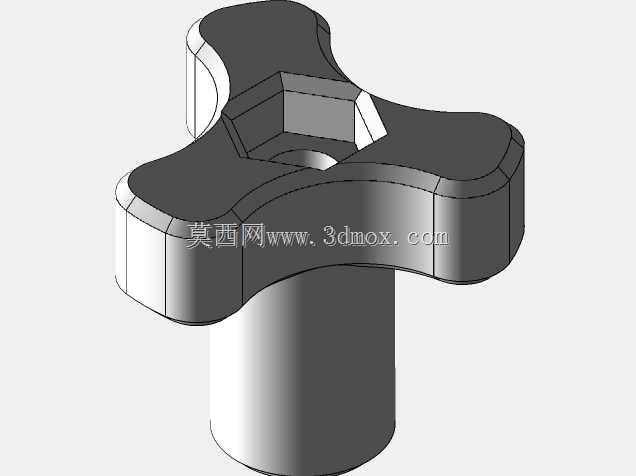

　　前端压持结构用于在攻丝前贴近工件表面，弧形手柄和压块可根据工件形状调整位置。对于塑料打印件，压持面应增加软垫或平面压块，避免局部应力集中导致开裂；对于金属小件，则可在底板上增加定位块，使零件在扭矩作用下不发生旋转。攻丝导向头与工件之间宜保留排屑空间，M2、M3等小孔径加工时尤其要控制进给节奏，防止切屑堵塞；M6、M8规格扭矩较大，立柱锁紧、摆臂连接和底板固定都需要按更高载荷校核。

　　从建模角度看，该装置的关键不在于单一零件外形，而在于运动关系和装配边界：立柱要与底板垂直，横臂升降不能与攻丝头夹具体碰撞，摆臂回转中心应靠近主要加工区域，压持件行程要覆盖常见坯料高度。导向孔、夹头同轴度、手柄力臂长度和底板孔距是建模时需要重点控制的参数。整体结构可作为桌面级螺纹加工工装使用，也可在此基础上扩展电动驱动、深度限位或快换丝锥模块。
