机械臂去毛刺用博世磨床安装支架结构

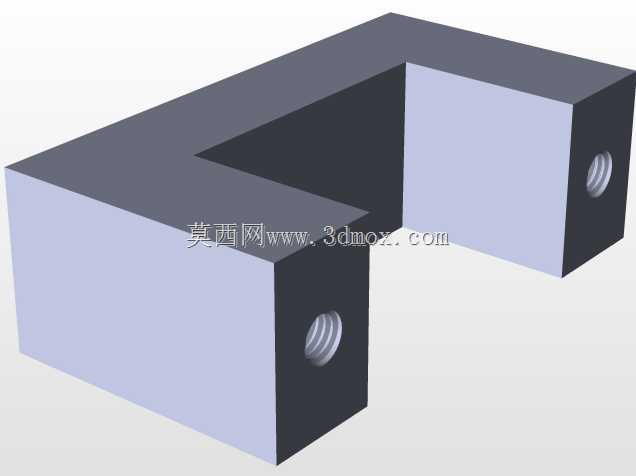

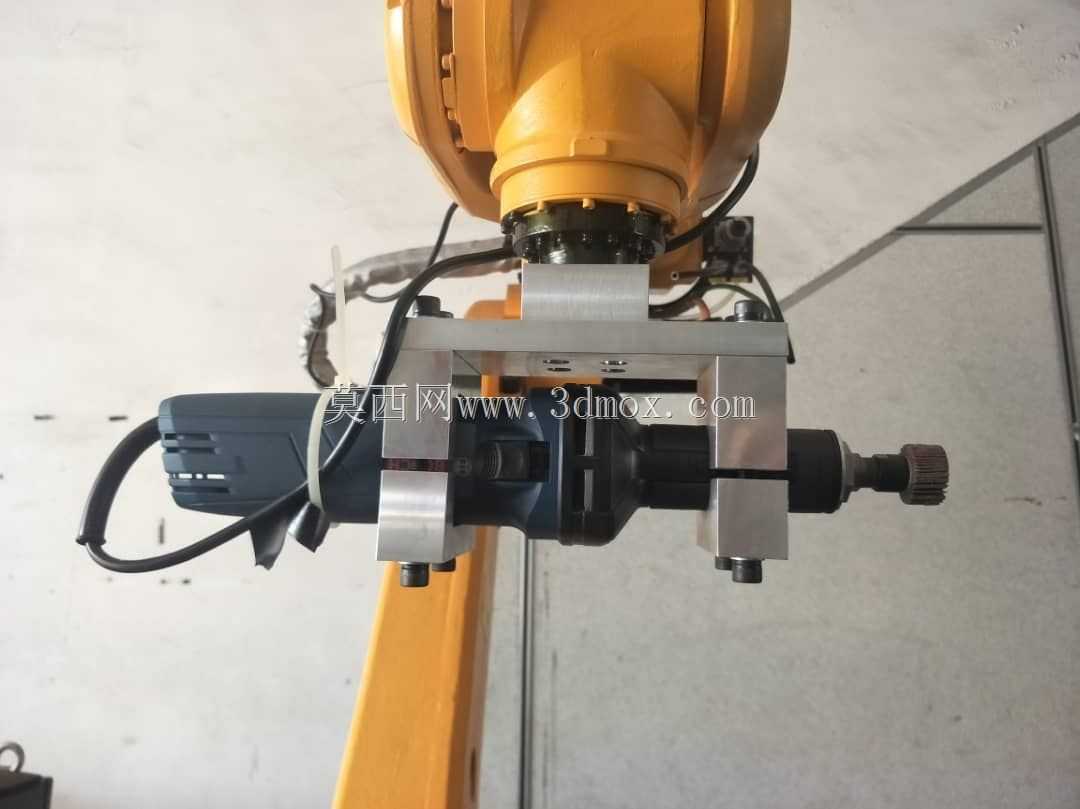

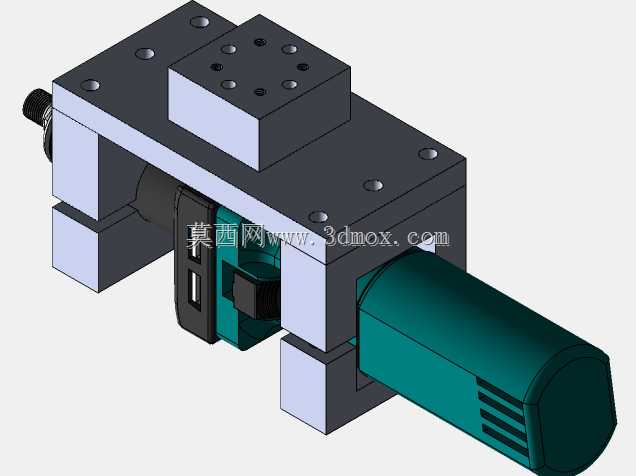

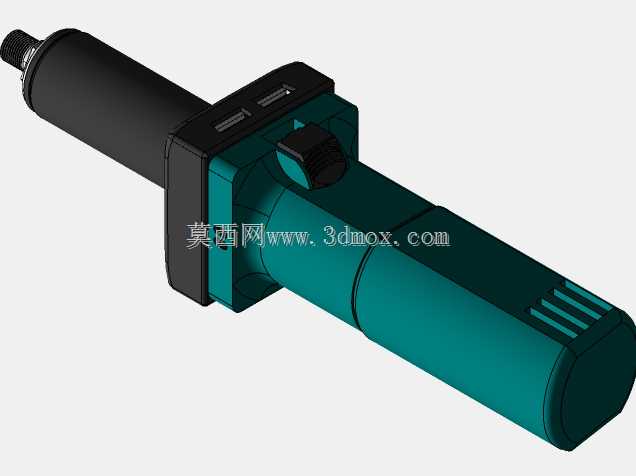

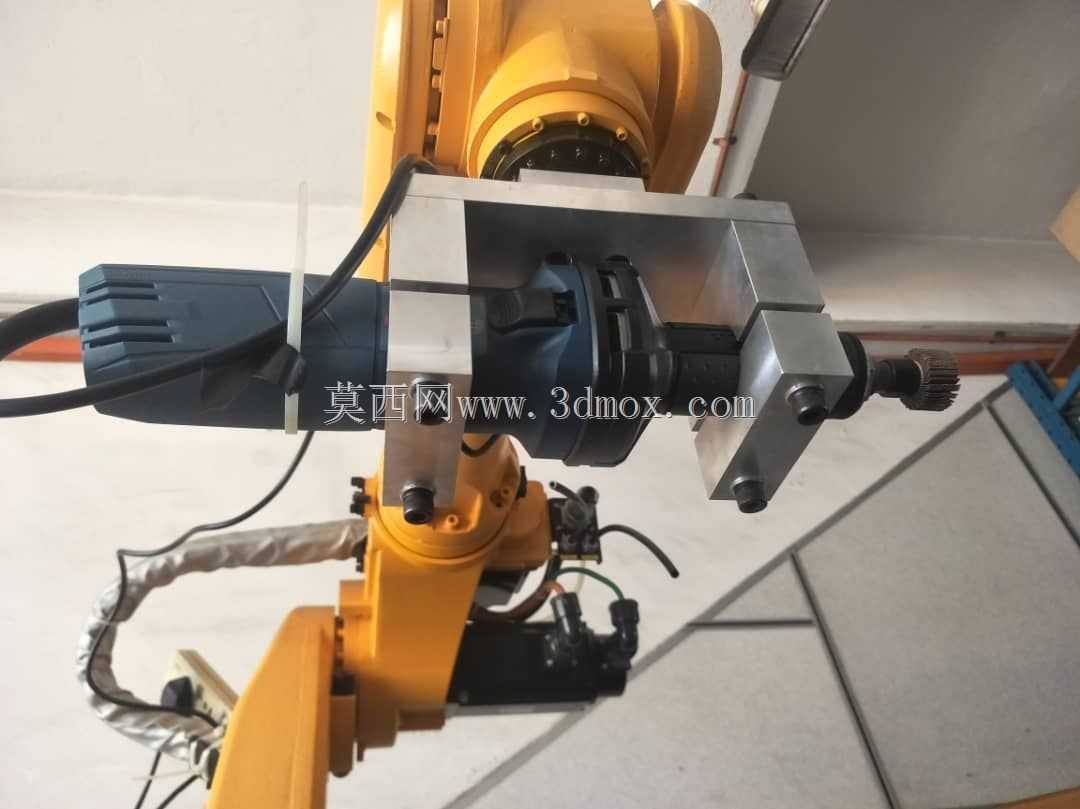

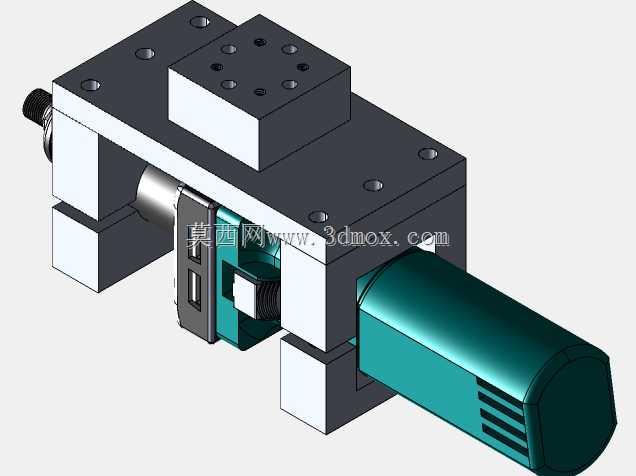

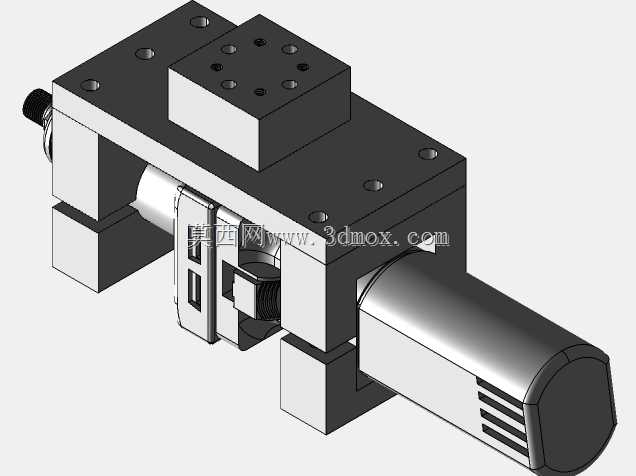

这套结构是为机械臂末端去毛刺作业开发的磨床安装承载单元，核心适配博世GGS系列直磨机的装夹需求，在3C压铸件、汽车铝合金结构件的自动化去毛刺产线中应用广泛。实际产线部署时，这类结构往往承担着磨具与机械臂末端的刚性连接作用，既要抵消高速磨削过程中产生的径向切削反力，也要保证磨头进给时的位置精度，避免因支架刚性不足导致的过磨、欠磨问题。从结构设计逻辑来看，整体采用框式装夹基体包裹磨床机身的布局，磨床插入框型安装腔后通过侧部锁紧结构实现周向固定，避免高速运转时磨床出现轴向窜动；顶部的安装法兰面预留了多组标准安装孔位，可直接适配主流六轴工业机器人的末端法兰尺寸，不需要额外设计转接板，减少了安装累积误差。安装边界方面，框型基体的内腔尺寸完全匹配对应型号磨床的机身外径，顶部法兰的孔位间距遵循通用机械臂末端安装标准，整体外伸长度控制在磨床重心与安装面的合理比值范围内，避免机械臂高速运动时产生过大的转动惯量，影响轨迹精度。功能特性上，支架在磨头输出端一侧预留了排屑间隙，磨削产生的金属碎屑不会堆积在安装结合面处，长期运行也不会出现碎屑卡滞导致的磨床拆卸困难问题；侧部的锁紧结构采用快拆设计，磨床损耗需要更换时，不需要拆解整个支架与机械臂的连接，仅需松开侧部锁紧件即可抽出磨床，大幅缩短产线换型维护的停机时间。实际应用场景中，这类支架搭配的直磨机转速覆盖0-33000RPM区间，可适配不同材质工件的去毛刺需求，针对铝合金压铸件的合模线去除、钢件的飞边打磨、注塑件的水口修整都能提供稳定的承载支撑。设计过程中充分考虑了磨削作业的振动传导问题，框型基体的壁厚经过受力校核，在保证整体轻量化的前提下，将磨床运转产生的高频振动控制在机械臂可承受的范围内，避免振动长期传导导致机械臂关节精度衰减。同时支架的安装面做了平面度处理，与机械臂法兰贴合后间隙控制在0.02mm以内，保证磨头的进给方向与机械臂设定的作业轨迹完全重合，不需要反复校准磨头的初始位置。
