小型桌面级三轴数控加工设备结构设计

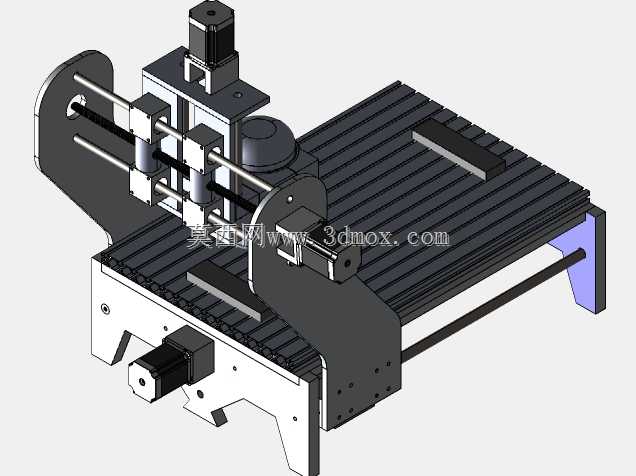

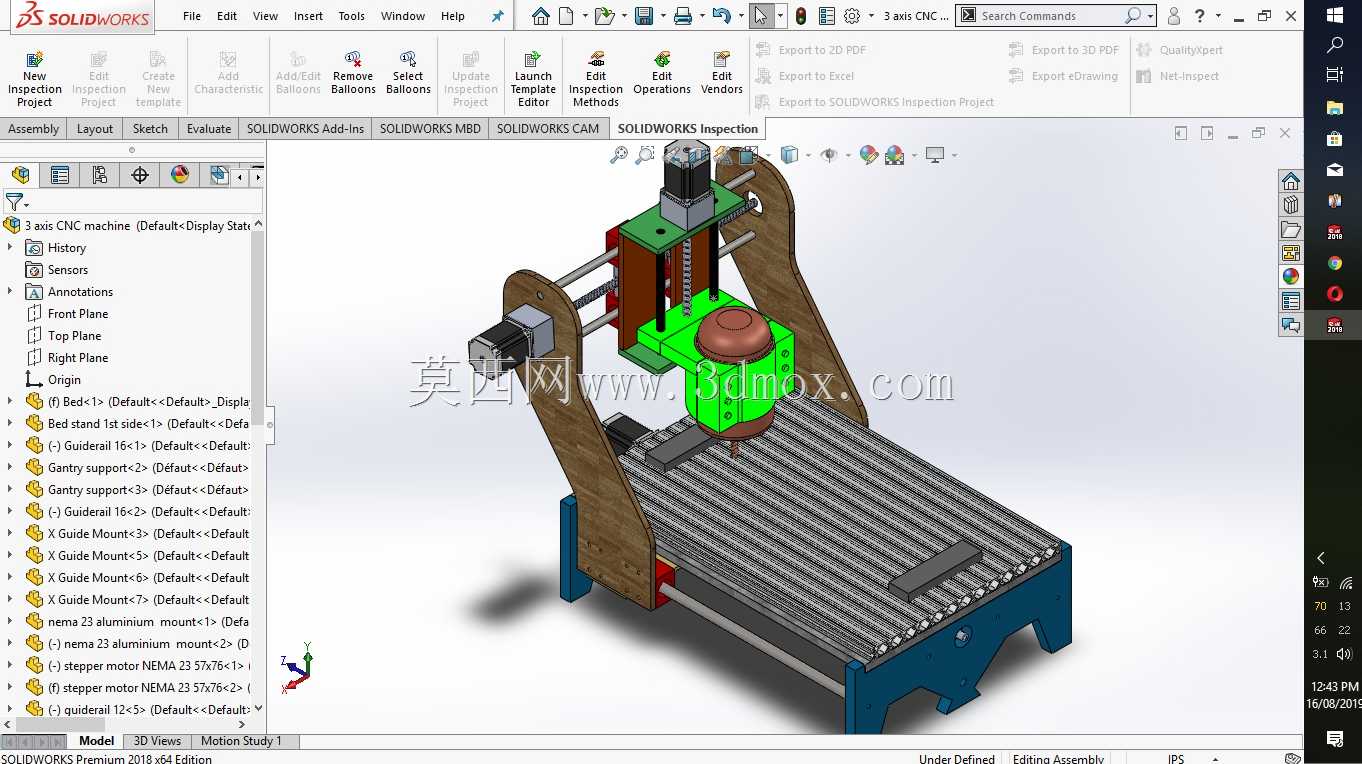

这款三轴数控加工设备的结构设计，首先瞄准的是小尺寸工件的精密加工场景，适配小型加工坊、个人创客空间、职业院校实训教学这类对设备占地要求高、加工工件尺寸偏小的使用场景，可完成软金属、工程塑料、木质板材等材质的铣削、钻孔、轮廓雕刻等加工作业，能替代部分大型机床的小工件加工任务，降低小批量试制阶段的设备投入成本。从结构布局来看，设备采用龙门式跨梁布局，加工工作台固定在底部基座上，X轴传动组件沿工作台两侧的支撑立板布置，带动龙门架实现横向进给，Y轴传动组件集成在龙门横梁上，带动Z轴主轴安装座实现纵向进给，Z轴组件则搭载主轴电机完成垂直方向的进给动作，这种固定工作台的布局能大幅降低运动部件的整体重量，提升进给过程的动态响应速度，避免移动工作台带来的负载波动影响加工精度。设计过程中，两侧的支撑立板采用了异形轮廓的板材拼接结构，在保证支撑刚性的前提下减少了不必要的材料冗余，底部基座设置了带支撑脚的落地结构，安装时可通过支撑脚调整设备水平度，抵消安装面不平整带来的结构应力，基座上方的工作台采用了平行排布的T型槽结构，方便用户根据加工工件的尺寸灵活调整夹具安装位置，适配不同外形的工件装夹需求。传动部分的设计充分考虑了小型设备的成本与精度平衡，三个进给轴均采用直线导轨搭配丝杠的传动组合，导轨安装面预留了修配余量，装配时可通过配磨垫片调整导轨平行度，降低加工件的形位公差对装配精度的影响；主轴安装座预留了标准的主轴装夹孔径，可适配不同功率的高速主轴电机，用户可根据自身加工材质的需求更换对应规格的主轴，无需改动整体安装结构。设备的整体安装边界控制在桌面级设备的常规尺寸范围内，无需额外做地基固定，放置在承重满足要求的水平工作台面上即可完成安装调试，各轴的行程设置匹配小型工件的常规加工尺寸，避免了行程冗余带来的结构浪费，同时各轴的两端都设置了硬限位与软限位触发结构，防止进给超程损坏传动部件与主轴。走线部分采用了拖链内置的布局方式，所有动力线、信号线都沿传动侧的拖链排布，避免加工过程中切屑、切削液飞溅损坏线路，同时也让设备整体外观更整洁，减少外露线路带来的安全隐患。
