双伺服驱动高清摄像云台结构设计

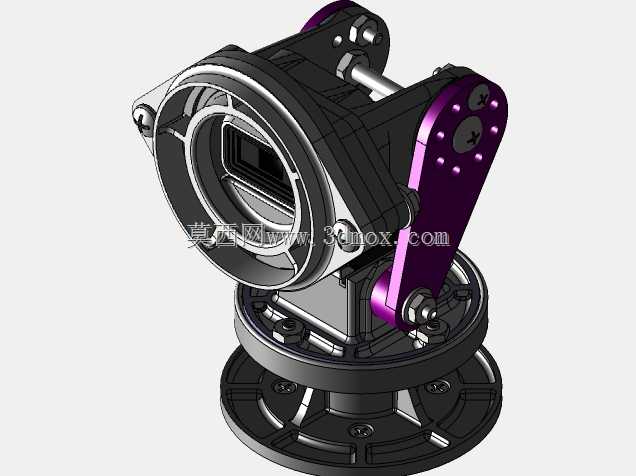

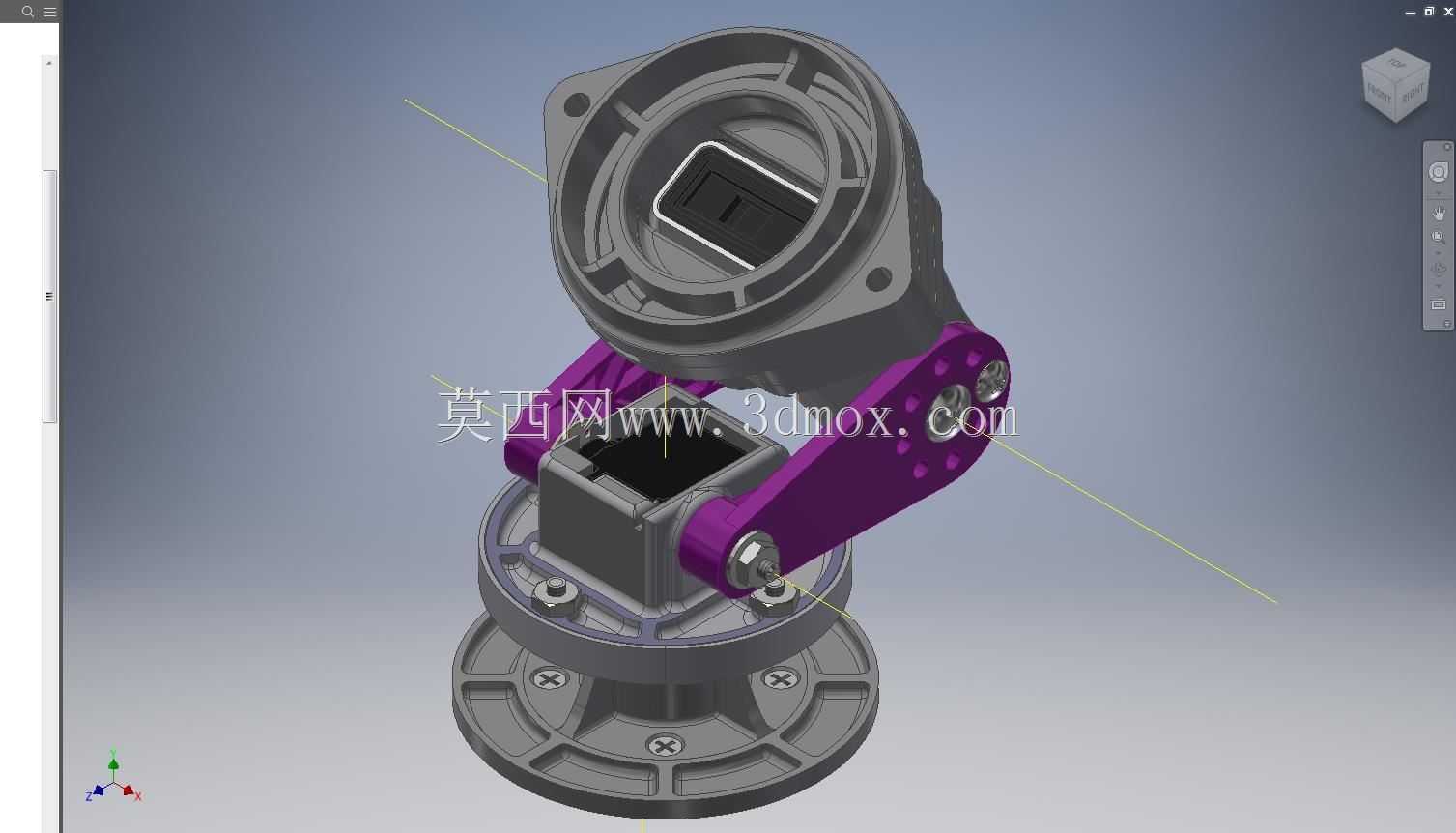

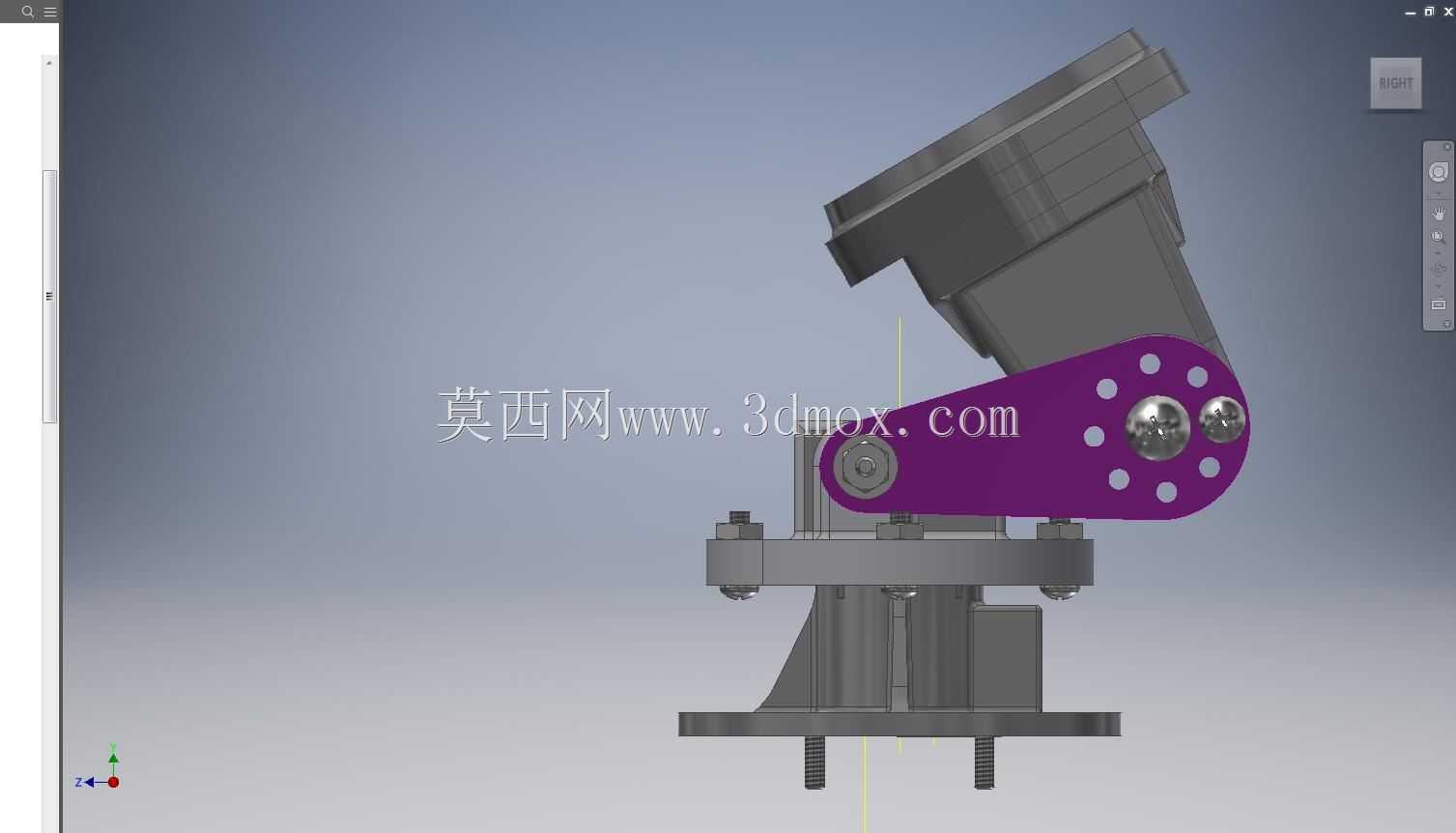

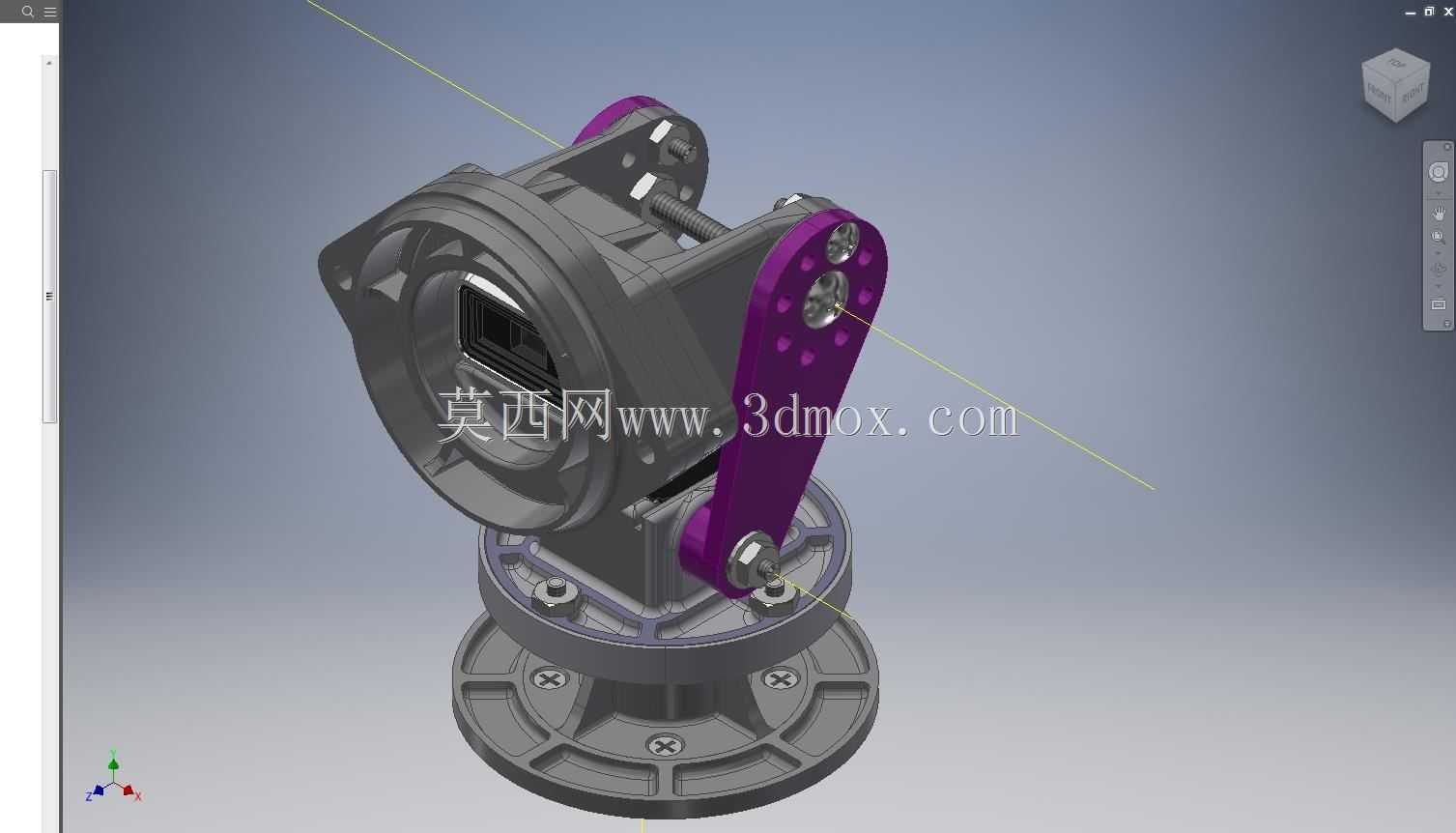

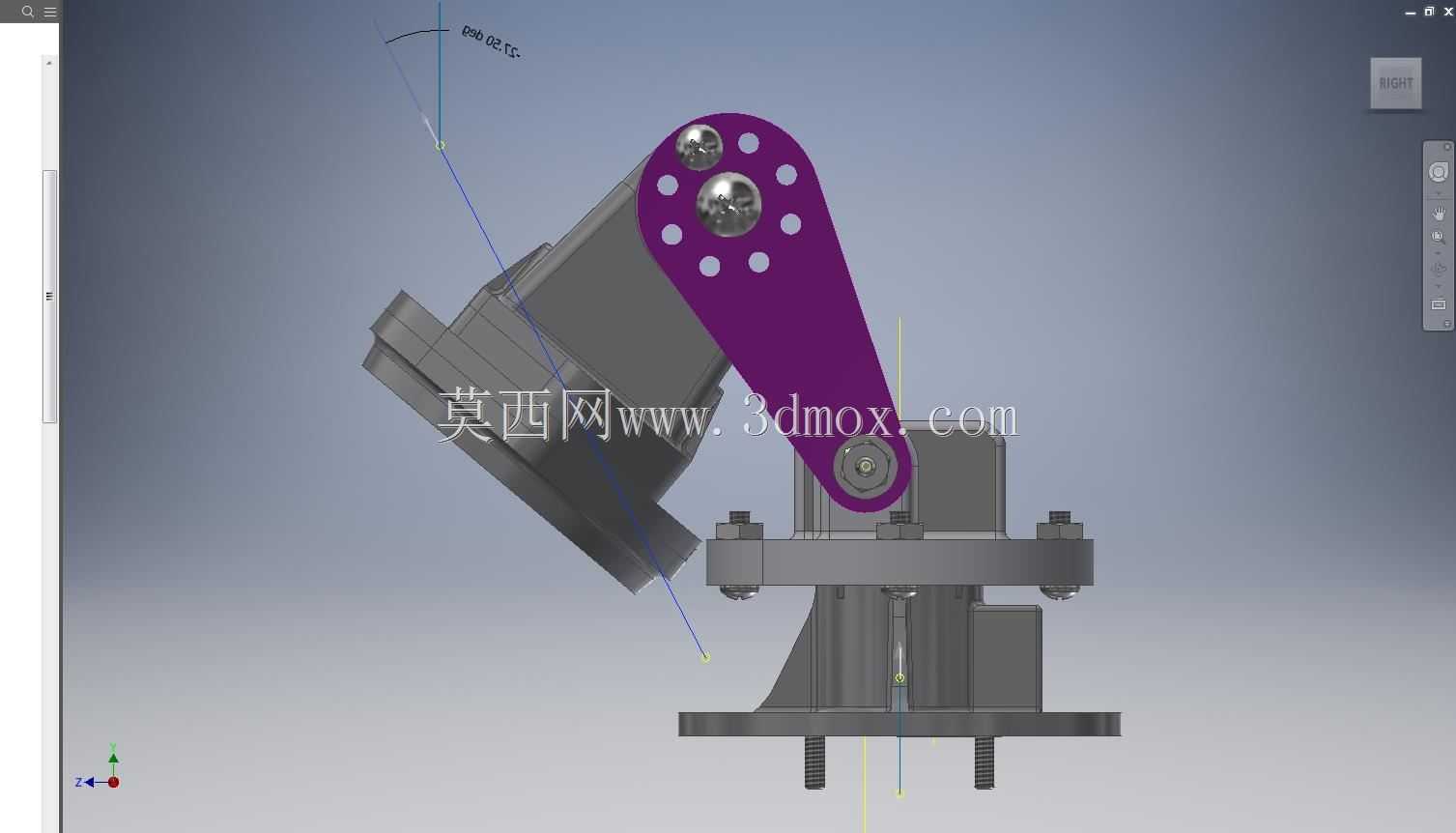

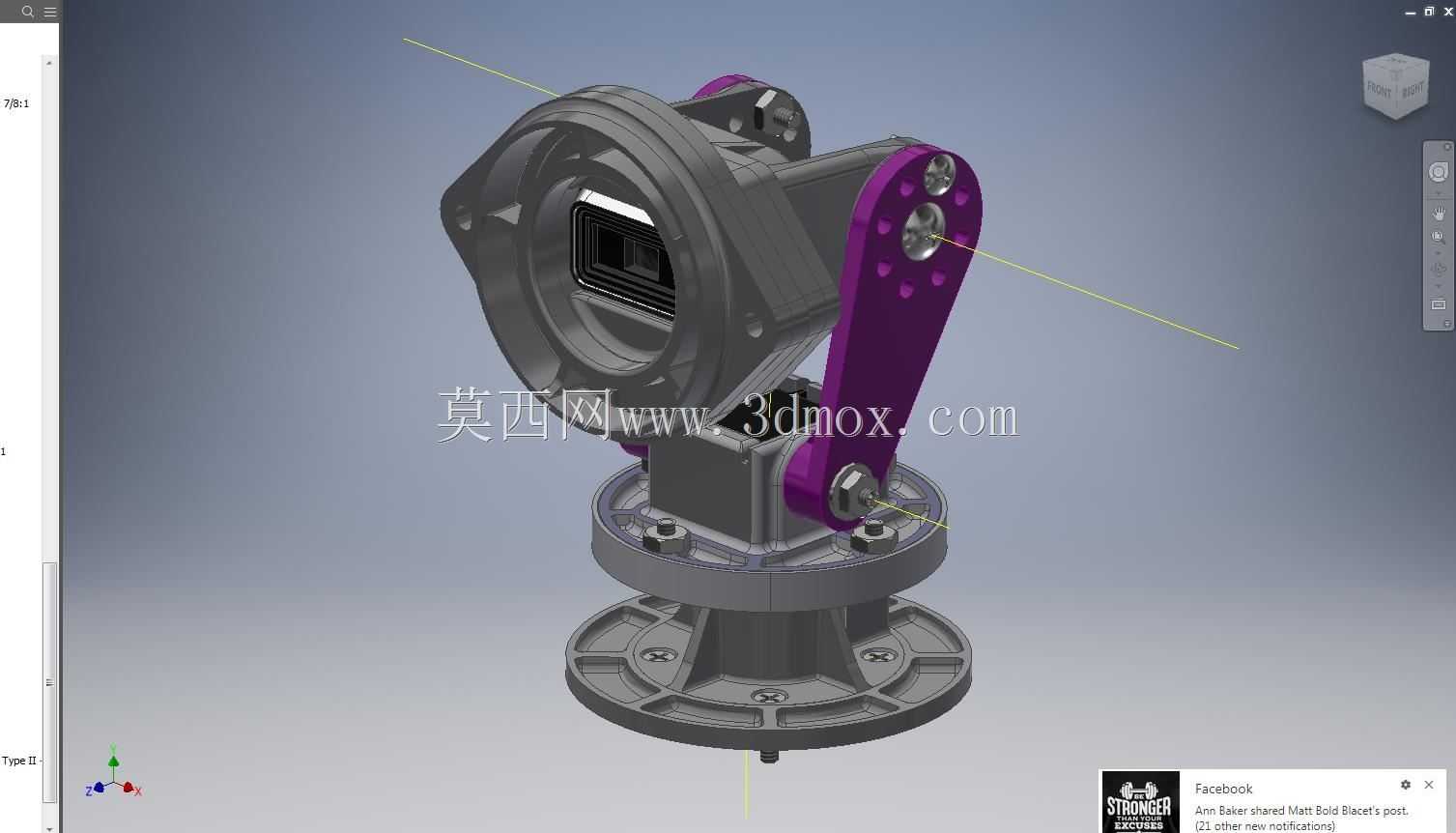

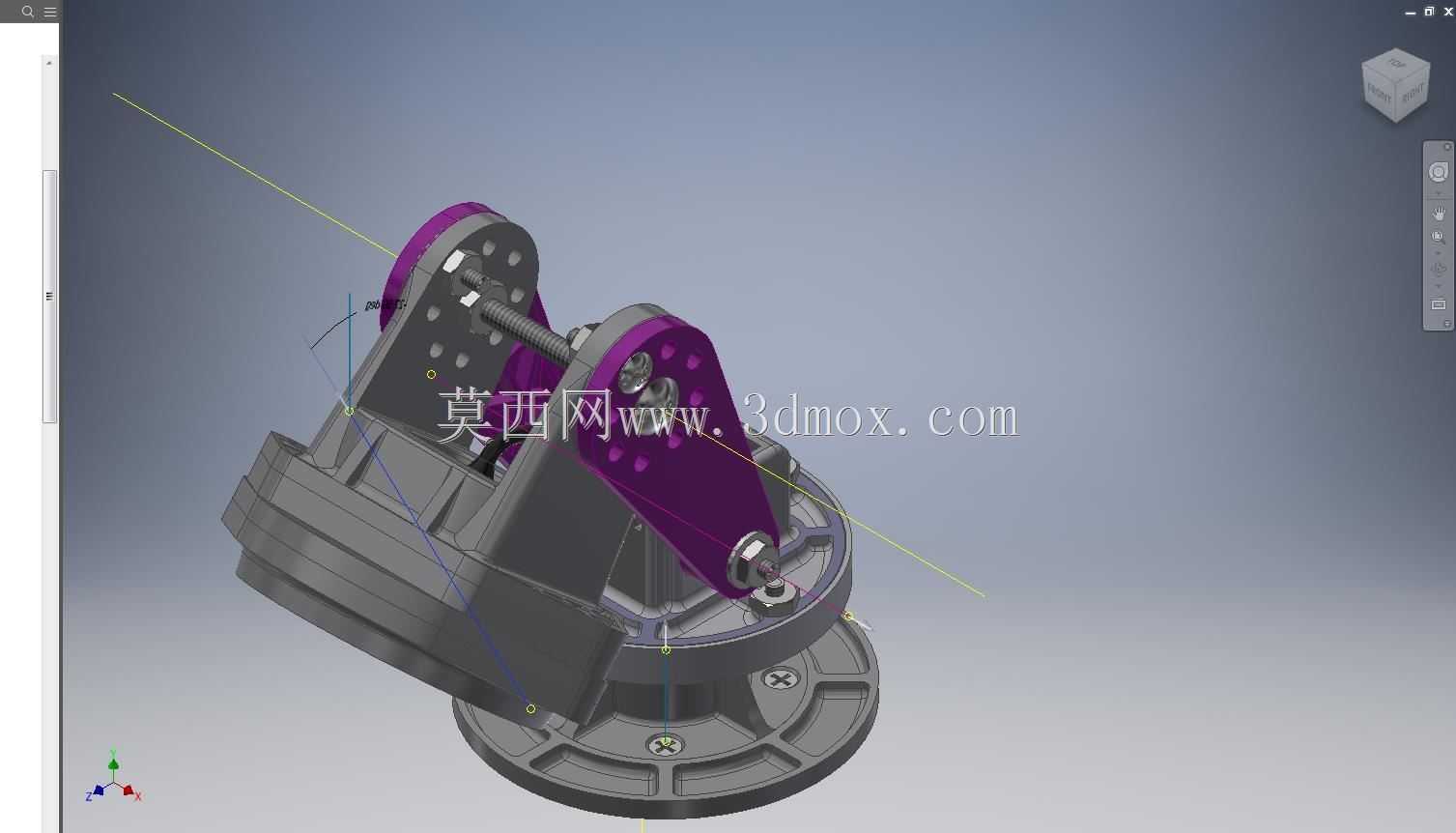

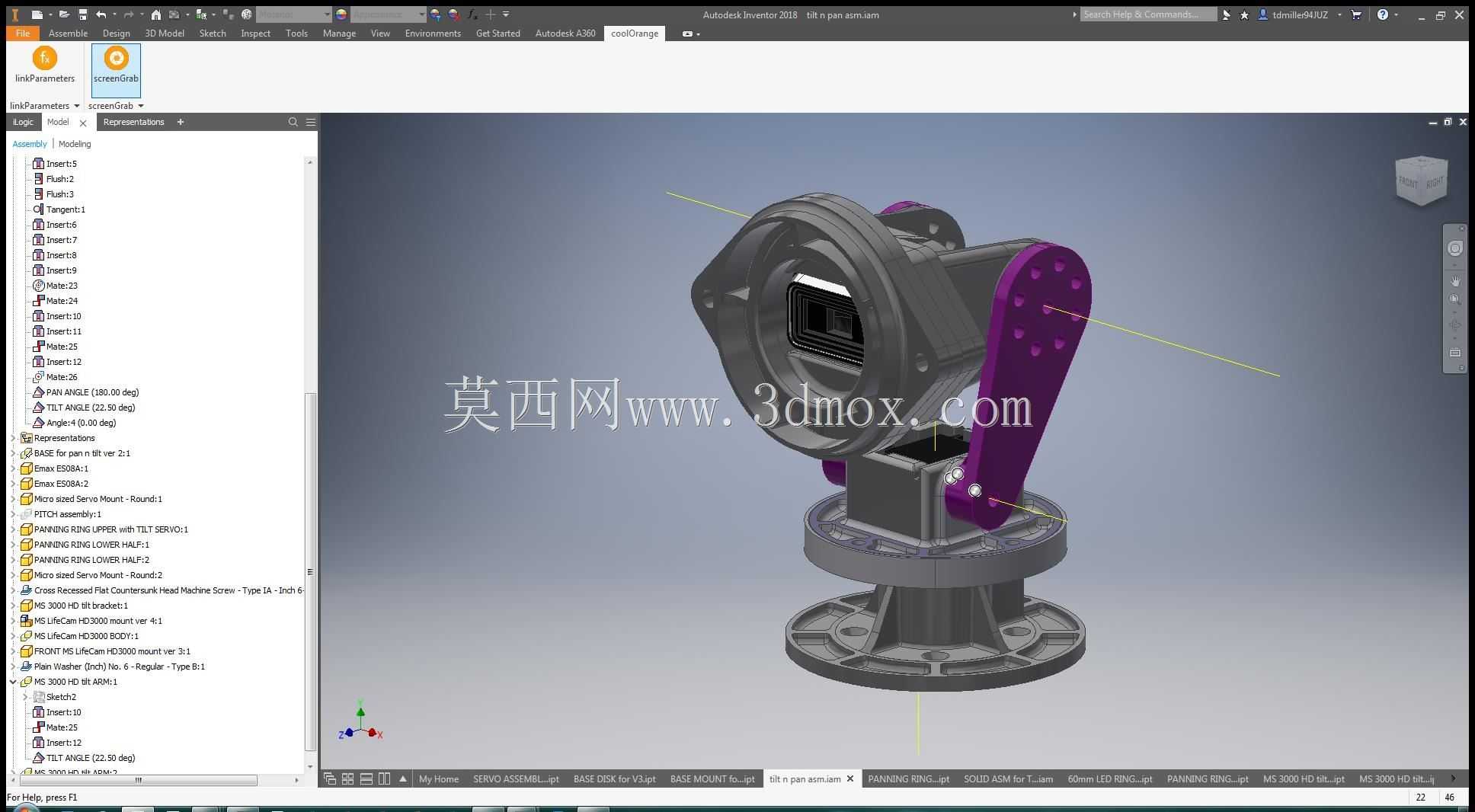

这款云台结构的设计初衷，是为户外高清摄像设备提供稳定的多维度姿态调整支撑，常见于边防周界监控、工业厂区高位瞭望、车载移动摄录、户外赛事直播机位搭建等场景，能够在复杂工况下带动摄像终端完成水平方向连续回转、俯仰角度大范围调整，满足不同视场角的拍摄监控需求。从结构布局来看，底座采用法兰式安装结构，安装面预留了均布的螺栓过孔，可直接固定在预制安装平台、设备立杆顶部或者移动载体的安装基座上，安装边界充分考虑了不同场景的适配性，底座内部集成了水平回转的传动腔体，能够承载上部整个俯仰调节组件及摄像设备的重量，保证回转过程无卡顿、无偏摆。俯仰侧臂采用高强度合金结构设计，单侧臂板做了轻量化镂空处理，同时在铰接位置做了加厚加强，避免大负载下出现结构形变，铰接轴处配置了耐磨轴套，降低长期往复转动带来的磨损，延长设备使用寿命。整套结构搭载两个伺服驱动单元，分别负责水平回转与俯仰角度的精准控制，可实现0.1度级别的角度调节精度，能够配合后端控制程序完成预设点位巡航、目标自动跟踪等动作，传动链路采用消隙齿轮结构，正反转切换时无回程间隙，保证摄像画面不会因为传动间隙出现抖动。前端的摄像设备安装位采用标准卡口设计，可适配同规格的高清摄像模组，安装位周围预留了走线槽位，方便摄像设备的电源线、信号线从结构内部穿过，避免线缆外露造成的拉扯损坏或者信号干扰。设计过程中充分考虑了户外使用的防护需求，各转动配合面都预留了密封件安装槽位，可加装密封圈实现整体结构的防尘防水，适配户外雨雪、扬尘等恶劣使用环境。俯仰调节的角度范围覆盖水平向下俯角到向上仰角的常用监控拍摄区间，水平方向可实现360度连续回转，无转动死角，能够覆盖周边全范围的视场需求。整体结构的受力路径经过反复优化，从底座安装面到回转支撑，再到俯仰臂、前端安装位，载荷传递路径顺畅，无应力集中点位，在承受额定负载的摄像设备时，结构形变控制在极小范围内，不会因为结构形变导致光轴偏移，影响拍摄成像质量。
