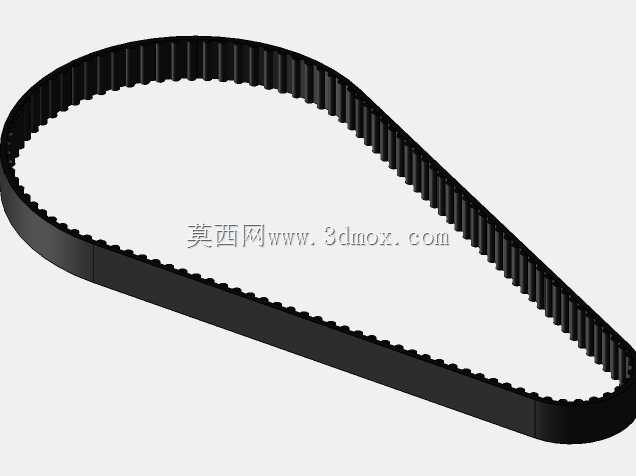

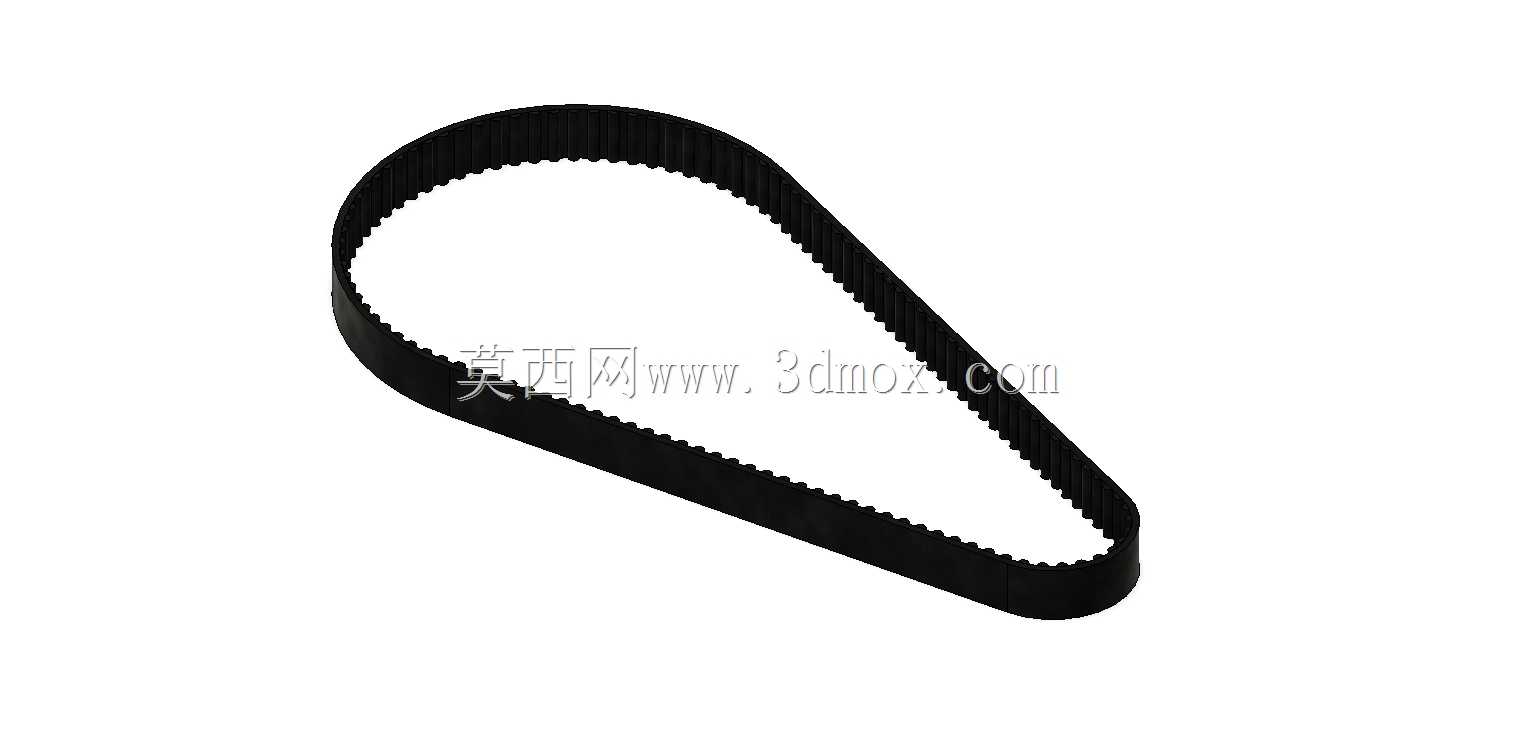

可自定义参数的环形齿形同步传动带

在各类轻载传动场景中，齿形同步带的应用覆盖了从桌面级自动化输送机构、小型精密检测设备传动单元到3D打印运动轴、小型包装设备进给机构的诸多环节，这类传动件依靠带体内侧的齿形结构与带轮齿槽精准啮合，既规避了普通平带传动易打滑、传动比不准的缺陷，又相比齿轮链条传动具备更低的运行噪音、无需额外润滑维护的优势，在对传动精度有一定要求、安装空间紧凑的中低速传动场景中适配性极强。这款参数化齿形带的设计核心，是围绕不同设备的传动中心距、传动比需求做可调整的建模逻辑，建模过程中先梳理齿形的节距、齿高、带厚等核心啮合参数，将这些参数设置为可驱动的变量，再根据实际布置的带轮中心距、带轮分度圆直径计算带体的展开长度，通过闭环轮廓扫掠生成带体主体，再阵列齿形特征与带体做布尔运算，最终形成闭环的环形带体结构。从安装边界来看，这类齿形带的安装需要预留带体宽度方向1.5倍以上的侧边避让空间，带体张紧侧的调整行程需要预留至少2个齿距的长度，避免安装时无法套入带轮，或是长期运行拉伸后没有张紧调整余量；带体的齿面需要与带轮齿槽完全对中，偏移量不能超过带宽的十分之一，否则会出现偏磨、跳齿的问题，大幅缩短带体使用寿命。不同于固定规格的标准件模型，这个参数化结构可以根据实际选型需求快速调整带体周长、带宽、齿形规格，不管是适配MXL、XL这类微型精密齿形，还是适配L、H这类常规负载齿形，都能通过参数调整快速生成对应模型，不用从零开始绘制齿形、扫掠带体，能大幅缩短传动机构的建模效率。在实际设备设计中，这类齿形带的选型需要匹配对应负载下的带宽，轻载传感检测机构的传动可以选窄带宽规格，有一定负载的进给输送机构则需要对应增加带宽，同时要确认带体的最小弯曲半径，避免带轮直径过小导致带体反复弯折出现内层纤维断裂，影响传动稳定性。建模时还特意还原了带体的实际截面特征，带体背部的平整面可以适配平面张紧轮的布置，齿面的齿根圆角也做了对应还原，和实际加工生产的齿形带结构一致，导入装配体后可以直接和对应规格的同步带轮做啮合干涉检查，提前排查安装过程中可能出现的齿形不匹配、带体与周边结构件干涉的问题，减少后续实物装配的调试工作量。
