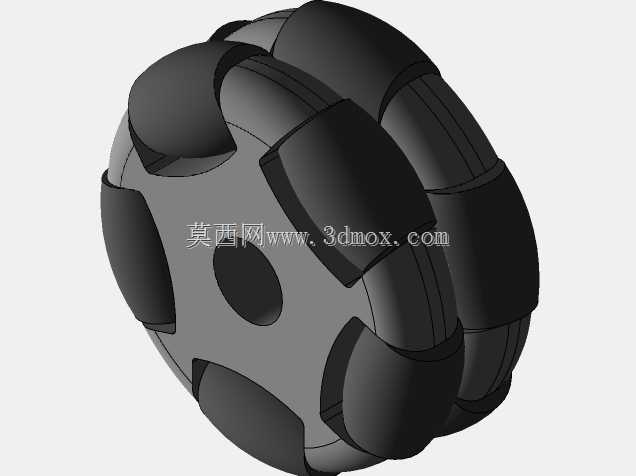

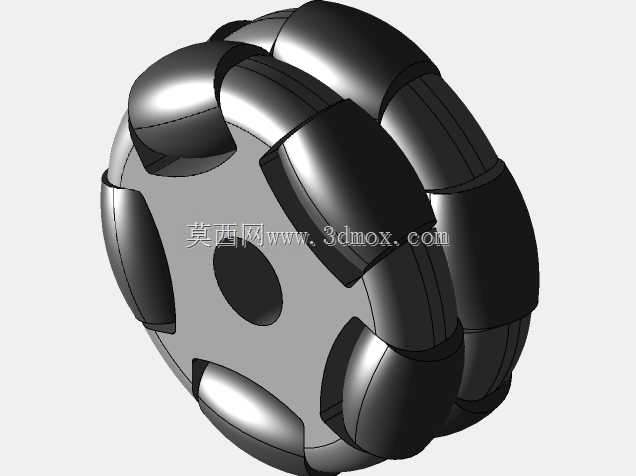

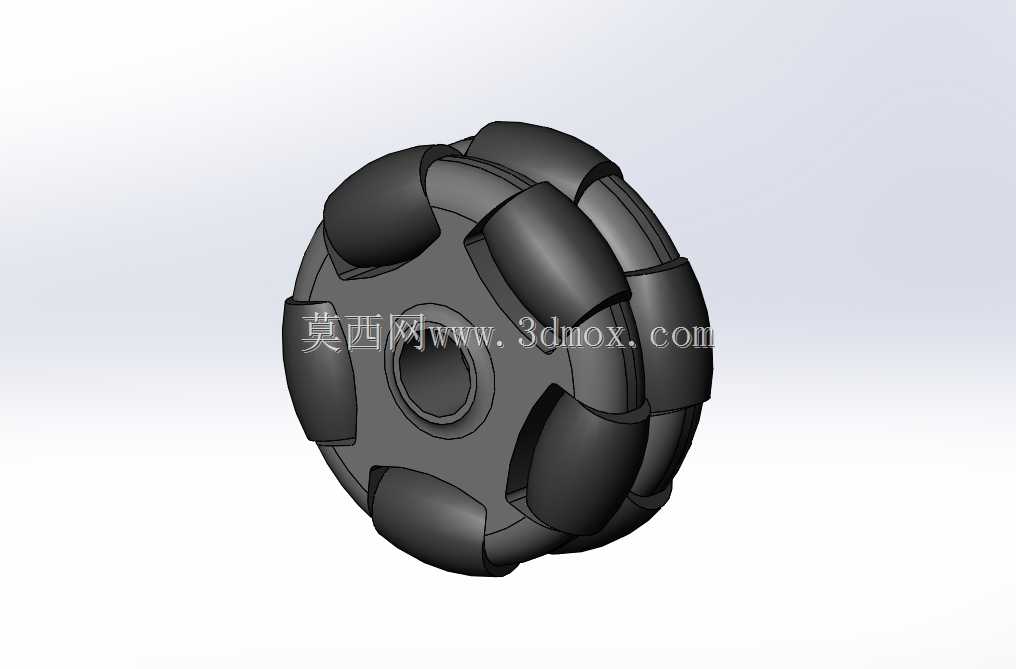

五辊式全向移动Omni轮结构设计

这款58mm规格的五辊全向轮，是面向小型移动机器人、AGV转运单元、智能仓储分拣小车开发的核心行走部件，区别于传统差速轮只能实现前进后退与大半径转向的局限，该轮体通过周向均布的五个从动辊子结构，可实现平面内任意方向的平移、原地旋转以及复合运动，无需额外设置转向舵机结构，就能完成狭小空间内的精准位姿调整，在电子制造车间的物料转运、服务机器人的室内导航、竞赛类机器人的快速机动场景中适配性极强。

从实际使用的工况需求出发，设计时首先明确了轮体的外径边界为58mm，中心安装孔的孔径与安装端面的止口尺寸，完全匹配市面上主流的36mm、42mm规格直流减速电机输出轴，安装法兰的孔位间距也做了通用化处理，无需额外加工转接板就能直接完成装配，轮体整体厚度控制在合理范围，不会占用过多底盘下部空间，给底盘上的控制板、电池、传感器排布留出足够余量。周向布置的五个从动辊子，自身轴线与主轮轴线呈固定夹角，辊子外层采用高摩擦系数的耐磨材质，既可以在主轮驱动时传递前进方向的扭矩，又能在横向受力时自由滚动，抵消侧向的滑动阻力，避免轮体与地面出现滑动摩擦，既降低了行走过程中的动力损耗，也能减少地面痕迹残留，适配环氧地坪、瓷砖、短绒地毯等多种室内常见地面。

结构设计上，主轮体采用对称式的分体轮毂结构，五个辊子分别通过独立的小轴固定在轮毂的预留槽位内，每个辊子的两端都设置了低阻力的转动支撑，保证辊子转动顺滑无卡滞，同时轮毂上的辊子安装位做了等角度均分，公差控制在极小范围内，保证轮体转动时的动平衡，避免高速行走时出现跳动、异响问题。轮毂中心的安装孔做了D型切边处理，与电机输出轴配合时可以传递更大扭矩，不会出现长时间运转后轴孔打滑的问题，轮体整体的承重能力经过校核，单轮可承载3kg以内的设备重量，多轮组合使用时可以覆盖大多数小型移动设备的载重需求。在实际选型搭配时，这类全向轮通常以三个或四个为一组使用，配合对应的运动控制算法，就能实现设备的全向移动，相比传统的麦克纳姆轮，该结构的辊子数量更少，装配维护难度更低，运转时的噪音也更小，对于成本敏感、空间紧凑的小型移动设备来说，是性价比极高的行走方案。
