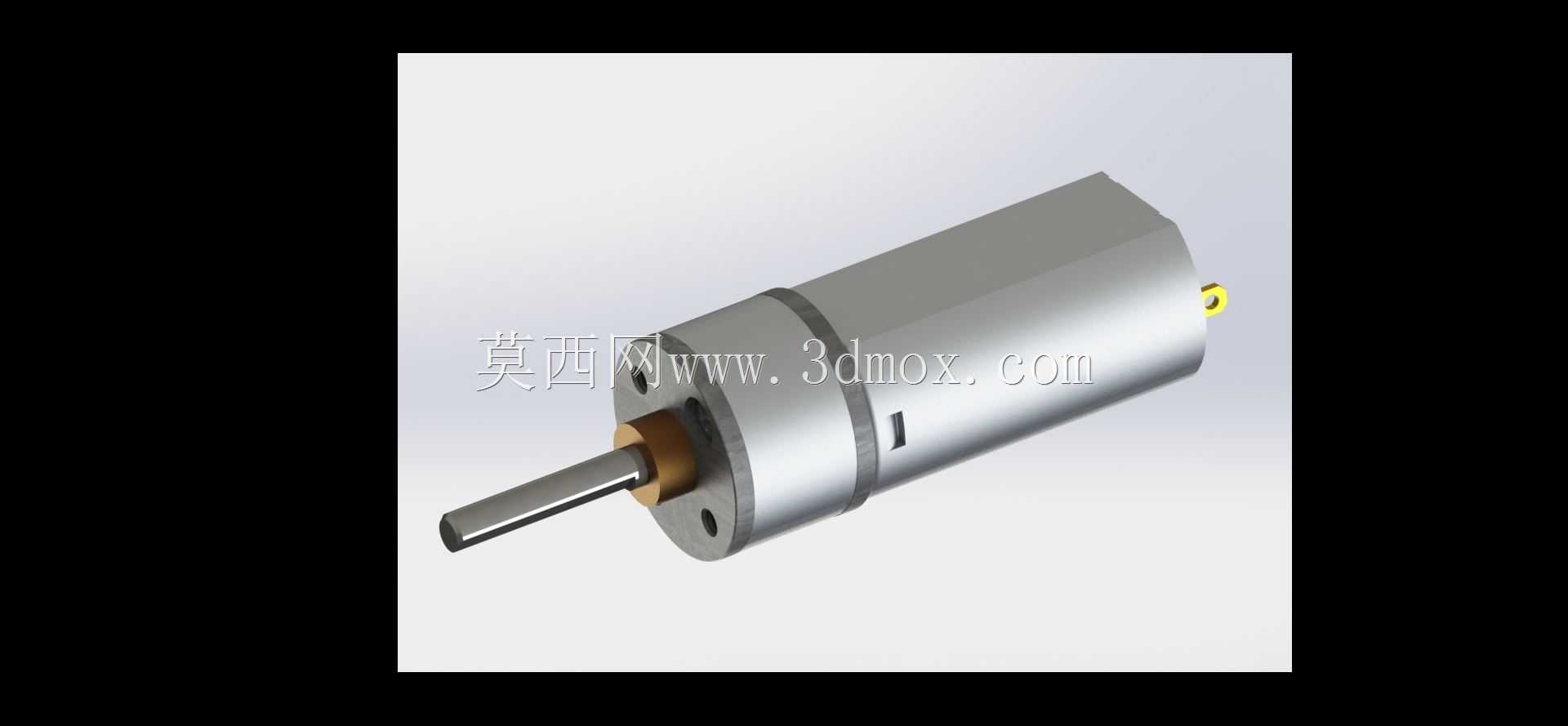

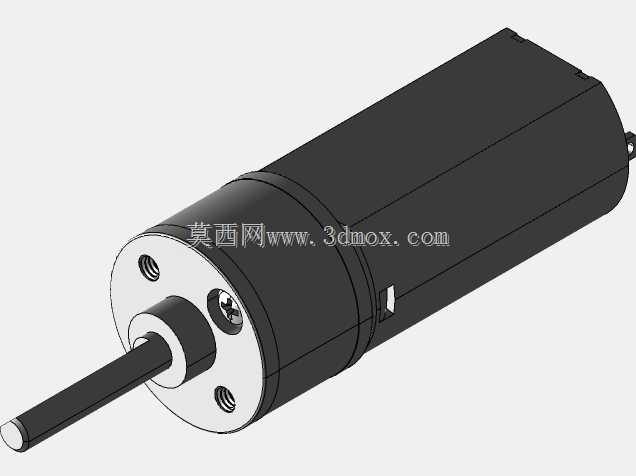

16mm直径直齿减速直流驱动电机

这款直径16mm规格的直齿齿轮减速直流电机，在小型自动化执行机构、消费类电子传动部件、小型智能装备驱动单元中有着极高的适配度，很多桌面级小型传动设备、精密仪器进给机构、智能锁具驱动模块、小型医疗设备传动单元都会选用这个尺寸段的减速电机作为动力源。从结构设计来看，整机采用同轴直齿减速布局，输出轴与电机转子轴保持同轴线设计，能最大程度压缩径向安装尺寸，刚好适配16mm的安装孔径要求，对于安装空间局促、径向尺寸受限的设备场景非常友好。直齿齿轮组的传动设计，在小功率传动场景下传动效率表现稳定，齿轮啮合间隙控制在合理区间，既不会因为间隙过大导致输出端回差超标，也不会因为啮合过紧增加空载运行阻力，适配低电压直流供电场景，常见的3V、6V、12V供电规格都能匹配对应绕组参数。输出端采用金属输出轴搭配铜质轴套定位，轴伸长度经过标准化设计，能直接适配常规的联轴器、小直径同步带轮、直齿输出齿轮的安装，不需要额外做轴径转接。机身外壳采用金属拉伸壳体，既可以保证结构强度，也能在持续运行时通过壳体散出绕组产生的热量，避免长时间运行出现过热退磁的问题。尾部预留供电接线端子，接线方向与输出轴反向，不会干涉前端安装结构，安装固定位可以通过前端减速箱端盖上的两个安装孔实现端面固定，安装孔的孔位间距匹配16mm直径电机的通用安装规范，能直接替换同规格的其他减速电机，不需要修改设备的安装结构。在实际选型应用中，这类小直径减速电机通常用来提供低转速大扭矩的输出，通过多级直齿齿轮的减速比匹配，能把直流电机本身的高转速低扭矩输出，转化为设备需要的低转速高扭矩动力，比如小型电动阀门的启闭驱动、智能窗帘的牵引驱动、小型传送带的动力驱动、桌面机器人的行走驱动，都能看到这类结构电机的应用。建模过程中还原了齿轮减速段的层级结构、机身的定位卡槽、输出轴的扁位结构、尾部的供电凸台细节，所有外形尺寸都按照实物的安装边界做了1:1还原，能直接用来做设备的装配干涉检查、安装布局模拟，不需要重新测绘外形尺寸。直齿传动的结构在建模时也还原了每一级齿轮的啮合位置，能直观展示动力从转子到输出轴的传递路径，对于做传动原理演示、设备结构教学也有对应的参考价值。
