1.44英寸PCB安装式液晶显示模组结构设计

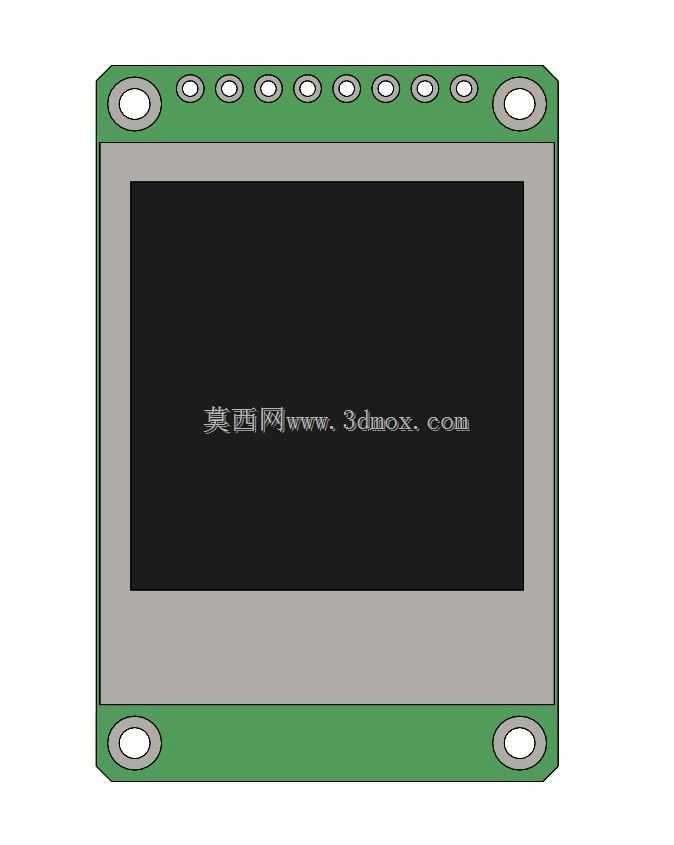

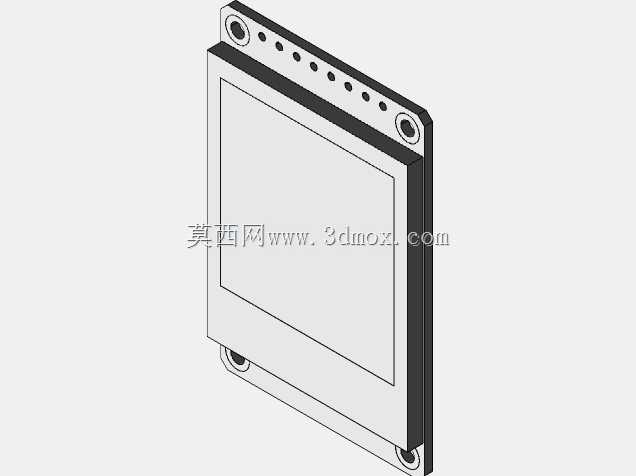

　　这款1.44英寸PCB安装式液晶显示模组，是小型嵌入式设备开发中常用的人机交互显示部件，在手持检测仪器、小型工控终端、便携数据采集设备、桌面小型外设、教学实验开发板等场景中应用广泛，主要承担参数显示、状态反馈、简单交互提示的功能，能在有限的安装空间内提供清晰的字符、图形显示输出，满足紧凑型设备的可视化需求。从设计思路来看，这款模组采用PCB板载集成结构，将液晶面板、驱动电路、固定安装位整合在同一块绿色PCB基板上，省去了额外的转接固定结构，整体结构紧凑，适配空间受限的设备内部布局。PCB基板四周预留了四个带金属衬套的安装孔，安装孔位置经过对称布局设计，可直接通过M2规格螺丝固定在设备壳体的安装柱上，安装对位方便，固定后受力均匀，

　　能承受常规设备使用中的振动冲击，不会出现面板偏移、接触不良的问题。基板上方排布的8个小型圆孔是功能引脚焊盘位，可根据实际接线需求选择直插焊接或者接插件连接，适配不同的布线方案，引脚间距符合常规电子加工的标准间距，手工焊接或者回流焊加工都能适配。显示区域的边框做了阶梯式限位设计，液晶面板嵌入PCB基板的凹槽内，面板四周的灰色边框既起到遮光作用，避免屏幕边缘漏光影响显示效果，也能在安装时和设备面板的视窗边框贴合，起到一定的防尘作用，阻挡细小灰尘从视窗缝隙进入设备内部。屏幕有效显示区域占整体模组面积的比例较高，在1.44英寸的尺寸下能提供足够的显示像素密度，常规的数字、英文、简单中文显示都清晰可辨，也支持基础的图形绘制，

　　可满足小型设备的状态图标、进度条等显示需求。从安装边界来看，这款模组的整体外轮廓方正，四个角做了小圆弧倒角处理，不会在安装时刮擦设备内部的其他线束或者元件，整体厚度控制在较低水平，嵌入设备壳体后不会占用过多内部纵深空间，适合薄型化的小型设备设计。在结构建模过程中，需要重点注意安装孔的位置公差、屏幕显示区域和PCB基板的相对位置精度，避免实际装配时出现视窗对位偏移、安装孔无法对齐的问题；引脚焊盘的位置要和实际选用的驱动引脚定义匹配，预留足够的焊接操作空间，避免焊盘和周边结构件干涉；屏幕表面的防护区域要预留合适的间隙，避免装配时压到液晶面板造成显示异常。这类小型显示模组的结构设计看似简单，但实际要兼顾安装便利性、结构可靠性、生产加工适配性多方面的要求，每一处安装位、限位结构的尺寸都要结合实际生产装配的公差来设定，才能保证批量生产时的装配良率，减少后期调试的问题。
