双SATA堆叠式板端连接器结构设计

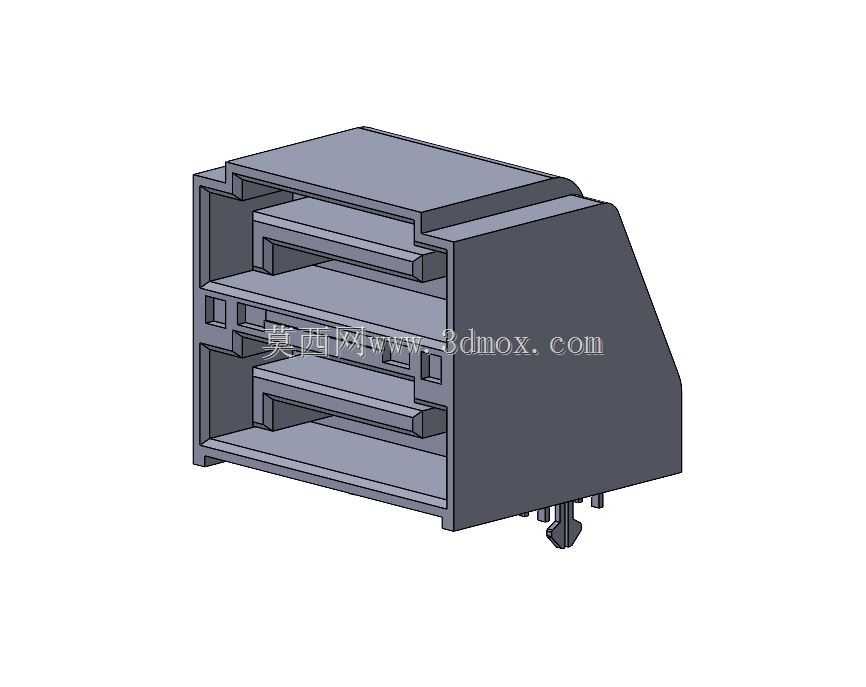

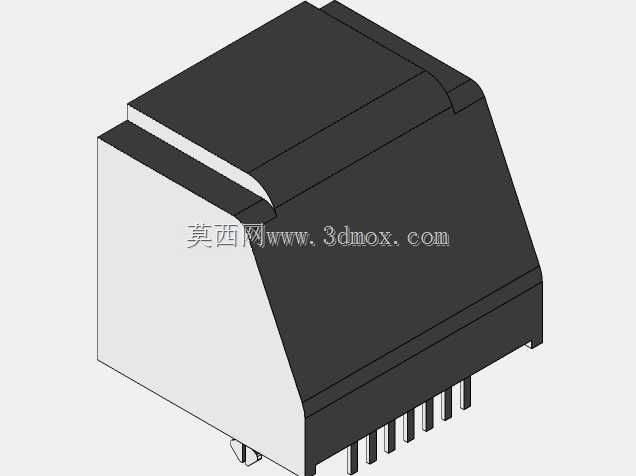

这款双端口堆叠式SATA连接器，主要面向台式计算机主板、服务器存储扩展背板、工业控制存储设备的板载连接场景，用于实现主板与SATA接口存储设备之间的高速数据传输通路，相比单端口SATA连接器，可在相同PCB占用宽度下提供双倍接口数量，有效压缩板卡接口区域的布局空间，适配紧凑型存储设备的布线需求。从结构设计来看，整体采用上下双层堆叠的腔体布局，两个独立的SATA接口腔体上下平行排布，每个腔体内部设置有对应SATA协议规范的接触端子安装位，端子采用弯插式设计，引脚伸出方向垂直于接口插接方向，适配波峰焊或回流焊的板端焊接工艺，引脚间距严格遵循SATA接口的通用规范，可直接匹配标准PCB封装库的焊盘布局，无需额外调整封装尺寸。外壳采用一体化绝缘塑壳结构，插接端设置有导向斜角，可在设备插接过程中自动校正插头对位偏差，降低插接受力不均导致的端子变形风险，塑壳侧壁设置有卡扣凸台，与设备机箱面板的对应卡槽配合后，可实现连接器本体的辅助固定，避免长期插拔过程中连接器出现松脱移位。安装边界方面，连接器整体宽度与单端口SATA连接器保持一致，高度方向为两个单端口高度叠加中间隔层厚度，插接深度符合SATA标准接口的插合尺寸要求，引脚伸出长度适配1.6-2.0mm厚度的常规PCB板，焊接后引脚露出板面长度控制在0.5-1.0mm区间，避免焊盘连锡或焊接强度不足的问题。在实际选型应用中，这类双堆叠连接器多用于需要多存储设备接入但板卡横向空间受限的场景，比如ITX紧凑型主板、1U机架式服务器的存储扩展板、嵌入式工业控制主机的存储接口模块，设计时已考虑多次插拔的结构强度，塑壳选用耐温阻燃的工程塑料材质，可适配波峰焊过程中的高温环境，不会出现焊接过程中塑壳变形、端子移位的问题。接口内部的端子固定槽设置有防脱倒刺，端子压入塑壳后可实现可靠固定，长期插拔使用不会出现端子退针的情况，上下两个接口之间设置有金属屏蔽隔层（建模时已预留隔层安装槽位），可降低两个端口同时工作时的信号串扰，保障高速数据传输的稳定性。
