8×8规格直插式自锁按键开关结构

　　在消费电子、工业控制板卡、小型家电的PCB板级设计中，板载按键是人机交互链路里最基础的输入部件，这类8×8规格的直插按键，是目前通孔插装工艺板卡上应用最广泛的开关品类之一，很多工控面板、小型检测设备、家用小电器的功能触发、模式切换按键，都会选用这个尺寸的元件。从实际使用场景来看，这类按键需要承受日常频繁的按动操作，同时要适配波峰焊的生产工艺，引脚的耐温、结构的抗形变能力，都是设计时需要重点考量的点。

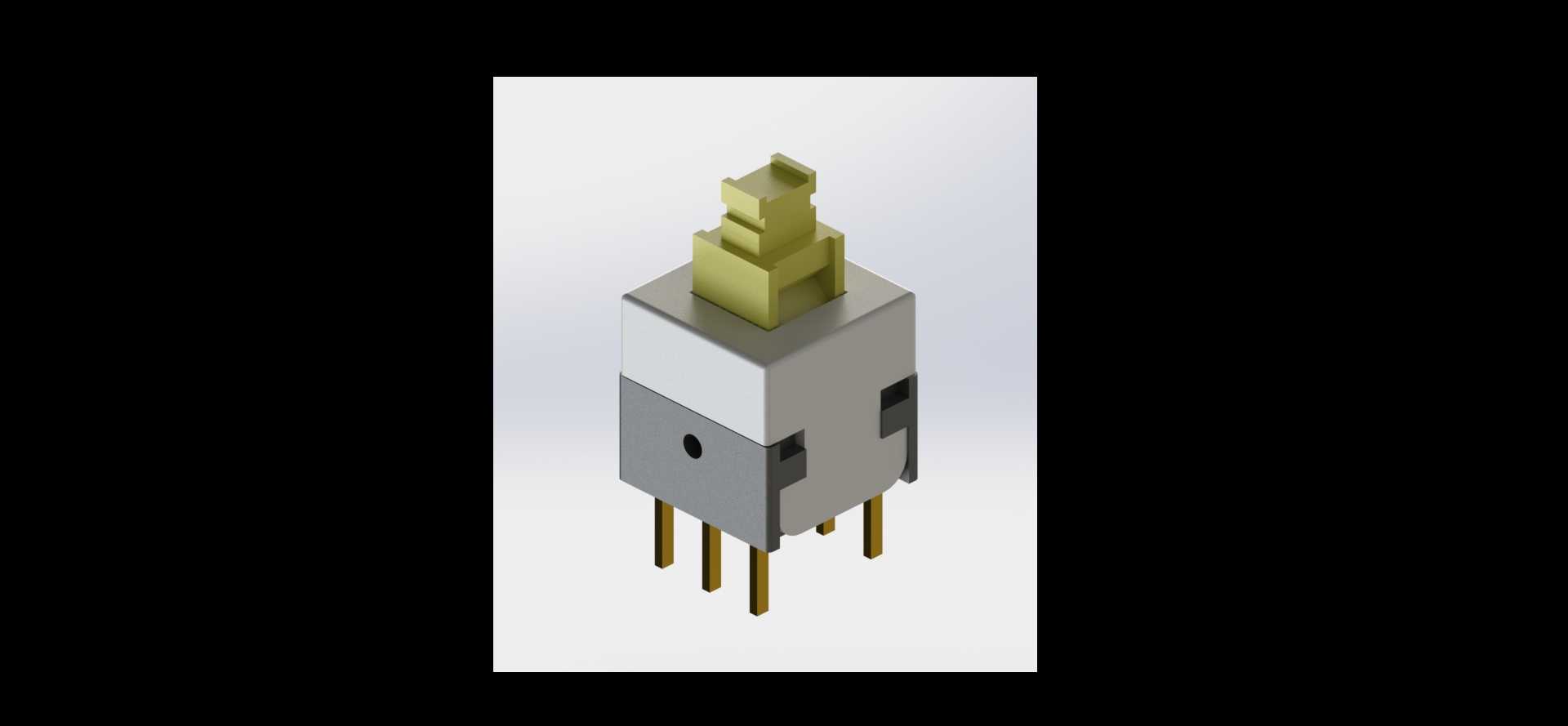

　　从结构设计逻辑来看，这款按键采用分层堆叠的装配思路，底部为耐高温工程塑料基座，基座上预留四个直插引脚，其中两个引脚为开关触点引出端，另外两个为结构固定引脚，插入PCB对应安装孔后，既可以完成电气连接，也能在焊接后为整个按键提供足够的结构强度，避免按动时按键出现歪斜、引脚脱焊的问题。基座内部集成了自锁式触点机构，按动一次后机构锁止保持触点导通状态，再次按动后机构复位断开触点，无需持续施加按压力即可保持开关状态，适合需要状态切换的功能场景，比如设备电源开关、功能模式锁定等场景。

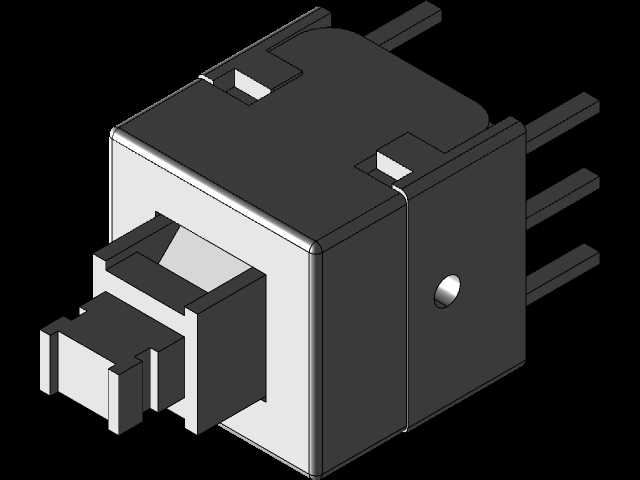

　　按键上部的操作帽采用导向凸台结构，与基座内部的导向槽配合，按动过程中操作帽只会沿垂直方向上下运动，不会出现横向偏移卡滞的问题，操作帽的顶部尺寸适配常规的键帽安装需求，也可以直接作为按压接触面使用，表面的阶梯结构既可以增强按压时的触感反馈，也能避免外部灰尘直接进入基座内部的触点区域，一定程度上提升元件的使用寿命。中间的屏蔽层采用金属材质包裹基座上部，既可以增强整个按键的结构刚性，也能在高频电路场景下提供一定的电磁屏蔽效果，减少按键触点通断时产生的电磁干扰对板上其他敏感元件的影响。

　　从安装边界尺寸来看，这款按键的主体截面为标准8×8mm正方形，引脚间距适配通用的2.54mm网格PCB设计规范，四个引脚的位置对应PCB上四个标准通孔，不需要额外设计非标准安装孔，能直接套用通用的PCB封装库，降低板卡设计的工作量。按键的总高度从引脚底部到操作帽顶部控制在常规板载元件的高度范围内，不会与板上其他相邻元件产生空间干涉，安装后操作帽突出PCB板面的高度适合人手按压操作，按动行程控制在合适的区间，按压力度符合日常操作的触感习惯，不会出现按动过硬或者过软的问题。

　　在实际选型应用中，这类按键需要匹配对应的PCB开孔位置，焊接时要注意引脚的吃锡量，避免焊锡过多渗入基座内部导致触点卡滞，同时在结构外壳设计时，要预留对应位置的按键过孔，过孔尺寸要略大于操作帽尺寸，保证操作帽按动过程中不会与外壳发生摩擦。对于需要频繁操作的场景，这类按键的触点材质选用耐磨导电合金，能保证足够的按动寿命，触点接触电阻稳定，不会因为长期使用出现接触不良的问题。在三维建模过程中，需要准确还原每个引脚的位置、直径、伸出长度，以及操作帽的按动行程范围，这样在做PCB板级装配干涉检查时，才能准确判断按键与周边元件、外壳结构的空间关系，避免生产组装时出现装配干涉的问题，同时建模时还原分层结构，也能方便结构工程师理解按键的内部装配逻辑，在做整机结构设计时预留足够的操作空间与安装空间。
