HB9500型屏障式接线终端块结构设计

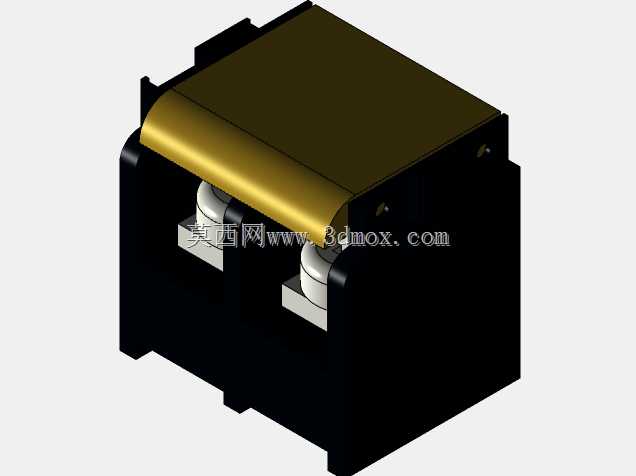

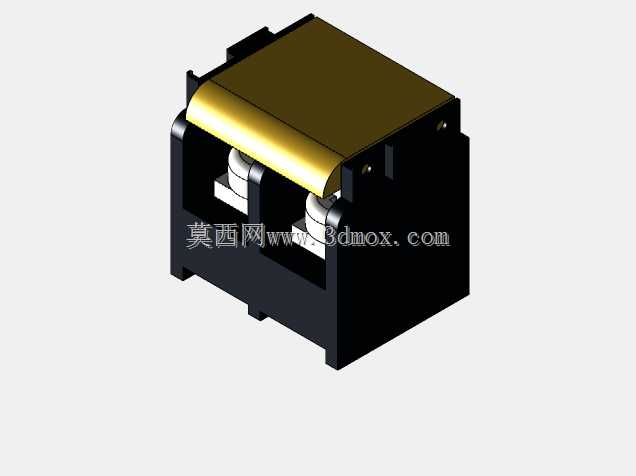

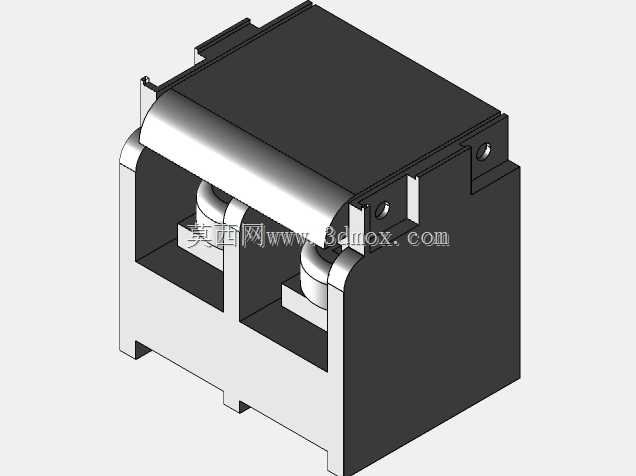

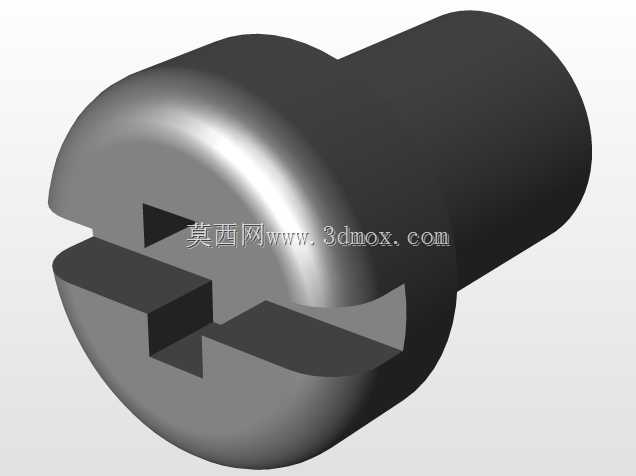

在低压电气柜、工业控制盘、成套配电设备的布线环节里，屏障式接线终端块是用来实现导线分接、回路隔离、线缆固定的基础连接件，HB9500款终端块的设计完全贴合现场布线的实际操作需求，从结构上规避了传统接线端子容易出现的导线松脱、相邻回路短接、绝缘失效等常见问题。这款终端块采用双位并排的屏障式结构，主体绝缘基座选用耐温阻燃的工程塑料材质，半透明的上盖可以直接观察内部导线压接状态，不需要拆解部件就能确认接线是否到位，日常巡检维护时能大幅降低排查工作量。内部导电件采用高导通性的铜质基材，表面做镀锡防氧化处理，接线位置搭配带压片的锁紧螺丝，压接时可以增大与导线线芯的接触面积，避免单螺丝直接压接造成的线芯损伤、接触电阻过大问题，长期通流时不会出现局部过热的隐患。从安装边界来看，这款终端块采用底部卡扣式安装结构，可以适配标准的电气安装导轨，也支持螺丝直接固定在安装板上，相邻端子拼接时不会出现错位，屏障隔筋的高度完全覆盖接线螺丝的顶端，即使接线后螺丝有轻微凸起，也能和相邻回路保持足够的电气间隙，避免积尘、凝露造成的爬电风险。设计过程中重点考虑了现场接线的操作空间，每个接线位的导线入口做了倒角导向处理，多股软线接入时不需要反复整理线芯就能顺利插入压接腔，螺丝的锁紧扭矩控制在合理区间，既保证足够的压接力，又不会因为扭矩过大造成绝缘基座开裂。在实际应用场景中，这类屏障终端块多用于PLC控制柜的IO回路分接、小型动力回路的导线转接、设备现场操作柱的内部接线，相比普通的接线端子排，它的独立屏障结构可以在紧凑的安装空间内实现更高的接线密度，不需要额外增加绝缘隔板就能满足不同电压等级回路的间隔要求。外形尺寸上充分考虑了柜内布线的空间利用率，整体宽度控制在紧凑范围内，接线后导线的弯曲半径符合电气施工规范，不会因为端子本身尺寸问题造成线缆过度弯折损伤绝缘层。
