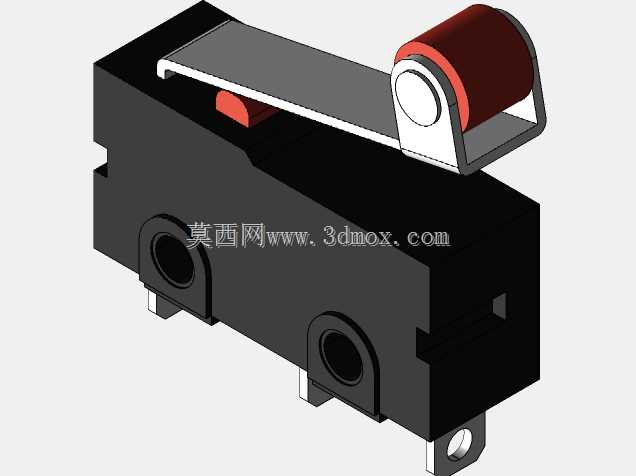

带滚轮摆杆式行程限位微动开关结构

这类带滚轮摆杆的微动触发开关，是桌面级3D打印机、商用办公打印设备里做运动轴行程限位的核心检测元件，日常设备调试、运维选型时经常会接触到，做结构适配的时候需要先理清它的触发逻辑和安装边界。从实际使用场景来看，它主要承担运动轴的硬限位触发功能：当打印喷头、字车这类运动部件运行到轴端预设位置时，会先接触到摆杆端部的滚轮，随着部件继续移动一小段超程距离，摆杆绕转轴下压，触发开关内部的触点通断，给设备控制系统传递到位信号，切断对应轴的运动输出，避免运动部件冲撞到机架端造成传动部件损坏、步进电机丢步等故障。滚轮的设计是很实用的细节，相比平头直压的开关结构，滚轮把运动部件和触发端的滑动摩擦变成了滚动摩擦，长期往复触发不会磨损摆杆表面，也不会因为摩擦阻力给运动轴带来额外的负载，尤其适合3D打印机这类轻载高速运动的设备，能有效降低触发时的冲击异响。从结构设计的角度看，整个开关本体采用了绝缘阻燃的工程塑料壳体，底部预留了两个标准安装孔位，孔位间距是行业通用的微动开关安装尺寸，不管是替换原有损坏的开关，还是在自研设备里做结构适配，都不需要额外重新打孔调整安装位，直接用M2或者M2.5的螺丝就能固定在设备机架的安装支架上。底部的引脚是直插式设计，适配常见的2.54mm间距接插件，接线时不需要额外焊接端子，插好接插件就能完成电气连接，后期维护更换的效率很高。摆杆的触发行程做了冗余设计，允许一定的安装位置误差，哪怕安装时支架的位置有零点几毫米的偏差，也能保证可靠触发，不会出现触发不到位或者过压损坏开关的问题。开关本体的侧面做了定位卡槽，安装时可以卡在支架的定位凸台上，避免长期受触发冲击力导致螺丝松动、开关移位，保证触发位置的一致性。在做三维建模适配的时候，需要重点注意几个边界尺寸：首先是滚轮最高点到安装面的垂直高度，这个尺寸决定了安装支架的固定高度，要保证运动部件经过时能刚好压到滚轮，不会出现压空或者压下行程过大的情况；其次是摆杆的摆动角度范围，建模时要预留足够的摆杆活动空间，周围不要布置走线、其他结构件，避免干涉摆杆动作导致触发失效；最后是引脚的伸出长度，要给接线接插件预留足够的插拔空间，不要让壳体或者其他结构挡住接插件安装位。这类开关的触发力很轻，只需要很小的下压力就能完成触点切换，不会给轻载运动轴带来额外的运动阻力，适配3D打印机这类对负载变化很敏感的设备时，不会因为触发阻力导致打印件出现层纹、错位等问题。日常选型时除了安装尺寸，还要注意触点的额定负载，要和设备控制回路的电压电流匹配，避免长期工作出现触点烧蚀、接触不良的问题，不过这个结构模型已经把本体、摆杆、滚轮、转轴、引脚的所有配合尺寸都做了还原，不管是做设备结构设计时的装配干涉检查，还是做维修替换时的尺寸核对，都能直接参考使用。
