日立HD44780驱动1602字符液晶显示模块

在工业控制终端、小型嵌入式检测设备、教学实验装置这类需要低成本人机交互的场景里，1602字符液晶是应用极广的显示部件，这款基于日立HD44780驱动芯片的1602液晶模块，是针对嵌入式设备的字符显示需求做的结构还原建模。做设备结构设计时，这类显示部件的安装边界、外形配合尺寸是前期布局必须卡死的参数，很多新手做结构时容易忽略屏幕本体的凸台高度、安装孔的定位公差，导致后期装配时屏幕和面板窗口错位，或者固定螺丝柱干涉PCB板上的元件。

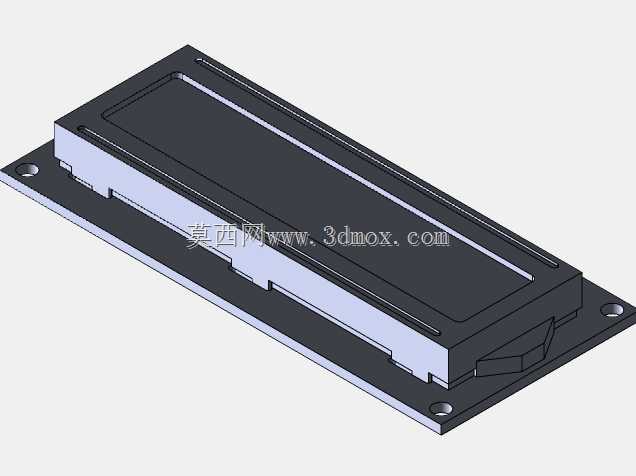

从实际使用场景看，这类字符屏不需要复杂的图形显示能力，仅用来输出设备运行参数、故障代码、操作提示这类简短文本信息，相比彩屏成本更低、驱动程序更简单，在低端工控板、小型传感器采集终端、学生电子设计作品里的装机量非常大。建模时首先还原了模块的整体分层结构：底部是带安装固定耳的金属衬板，四个角的沉头安装孔位置完全对应实际量产模块的孔位，方便结构工程师直接调用模型做面板开孔、固定柱位置设计；中间层是液晶驱动PCB的塑封支撑结构，还原了侧边的定位凸棱，这部分是和设备面板内侧定位槽配合的结构，能避免屏幕装配后出现前后窜动；上层是液晶显示区域的黑色遮光边框，边框的内沿尺寸刚好对应16列2行字符的可视区域，做面板开窗时可以直接参考这个尺寸预留间隙，避免开窗过大漏出内部结构、或者开窗过小遮挡显示字符。

设计思路上完全贴合实际量产模块的装配逻辑，没有做多余的装饰性结构，所有结构特征都对应实际生产中的装配需求：固定耳的厚度、沉孔深度适配常用的M2.5固定螺丝，安装后屏幕表面和面板表面的高差控制在常规嵌入式安装的合理范围，不会出现屏幕凹陷过深或者凸出面板的问题；模块整体的厚度尺寸还原了市面上通用1602屏的实际厚度，方便工程师在做设备内部布局时，预留屏幕后方PCB排针、接线的空间，避免和后方的主控板、接线端子出现空间干涉。很多工程师在选型这类显示部件时，往往只关注电气参数，忽略结构尺寸的匹配，直接调用这个三维模型做装配验证，能提前规避很多后期装配时才会发现的干涉问题，减少打样返工的次数。
