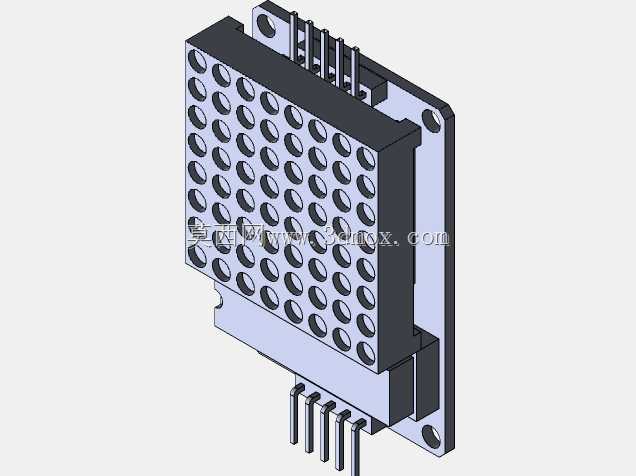

Arduino适配8x8点阵MAX7219LED显示模块

在嵌入式开发、小型电子装置制作、教学实验平台搭建等场景中，这类8x8点阵LED显示模块是极为常用的人机交互输出部件，可完成字符显示、简单动态图案呈现、运行状态指示等功能，适配Arduino等主流开源控制板，能快速搭建出具备基础可视化输出的电子原型系统。从实际使用需求出发，该模块的设计完全参照市售常规量产模块的实测尺寸完成建模，覆盖了模块本体、引脚排针、安装定位孔等全部结构细节，可直接用于整机结构的装配干涉校验，无需设计人员再花费时间拆解实物测绘尺寸，能大幅缩短嵌入式装置的结构开发周期。模块整体外轮廓尺寸为50x52mm，核心显示区域尺寸为32x32mm，四周预留的安装孔位完全匹配通用安装支架的固定孔距，排针引脚的伸出长度、间距都严格按照实物尺寸还原，在做结构装配时可直接验证排针与主控板的对接间隙，避免出现结构件遮挡排针、安装后引脚接触不良的问题。设计过程中重点还原了点阵面罩、PCB基板、排针接插件、背部驱动芯片区域的结构层次，点阵灯珠的排布间距完全符合8x8点阵的常规规格，面罩的遮光槽深度也做了对应还原，能直观呈现显示面的视觉效果，方便设计人员评估整机面板开窗尺寸与显示区域的匹配度。这类模块常被用于小型智能装置的状态显示、DIY电子时钟、互动艺术装置的像素显示单元、教学实验中的显示外设，建模时充分考虑了不同安装场景的适配性，无论是直插在面包板上使用，还是通过排针连接杜邦线固定在设备壳体内部，模型的结构细节都能支撑对应的装配验证。在结构设计阶段，可直接将该模型导入装配体，匹配壳体的开窗位置、固定柱高度，验证模块装入后是否会与壳体内的其他元器件产生空间干涉，排针的走线空间是否充足，无需反复打样调整结构尺寸。模块背部的MAX7219驱动芯片区域的凸起结构也做了准确还原，避免设计时忽略芯片高度导致壳体内部空间预留不足，上下两侧的排针位置分别对应输入输出接口，可直观呈现级联使用时的接线空间，方便多模块拼接点阵屏时的整体结构布局设计。
