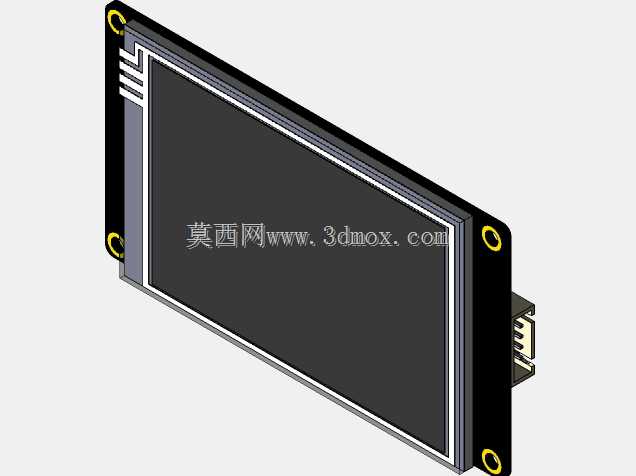

3.5英寸嵌入式液晶显示模组结构设计

这款3.5英寸液晶显示模组的结构设计，核心围绕嵌入式设备的集成需求展开，在工业控制终端、小型检测设备、手持数据采集器、桌面式小型实验仪器这类场景中，这类尺寸的显示屏刚好平衡了显示信息密度与安装空间占用，不会像更小尺寸的屏幕那样无法完整展示参数曲线、操作菜单，也不会像大尺寸屏那样挤占设备内部的主控板、电源模块的布设空间。从结构设计逻辑来看，模组采用板载集成的布局，液晶面板与驱动PCB板通过压合方式固定为整体，边框做了等宽窄边处理，在保证面板边缘防护强度的前提下，尽可能压缩了模组整体的外轮廓尺寸，四个角位预留的安装孔位做了金属衬套加固，避免长期使用中螺丝锁附造成PCB板基材开裂，孔位的位置公差控制在±0.1mm范围内，适配大部分标准嵌入式安装的开孔尺寸，安装时可以直接通过铜柱固定在设备前面板的内侧，不需要额外设计定制的固定支架。接口部分采用侧插式的排针接口，布置在模组的短边侧，接口方向与面板平面平行，接线后线材可以顺着设备内壁走线，不会额外增加模组的厚度方向占用空间，整体厚度控制在10mm以内，对于内部空间局促的便携类设备十分友好。设计过程中重点考虑了装配的容错性，面板与PCB板之间的定位柱做了0.2mm的导入斜角，组装时不需要额外的对位治具就可以快速完成贴合，边框内侧预留了0.3mm的泡棉粘贴槽，粘贴导电泡棉后既可以阻挡环境灰尘进入面板与PCB之间的缝隙，也能起到一定的电磁屏蔽作用，减少工业现场复杂电磁环境对显示驱动信号的干扰，避免出现屏幕水波纹、显示闪断的问题。从实际使用的适配性来看，这款模组的安装边界清晰，外围不需要预留过多的操作空间，前面板只需要开出对应尺寸的显示窗口，就可以将模组的显示区域完全露出，窗口边缘与模组边框的重叠宽度控制在2mm，既可以遮挡模组内部的结构缝隙，也不会遮挡有效显示区域。在结构强度方面，模组的PCB板采用1.6mm厚度的FR-4基材，边框位置做了加厚的塑胶包边，日常装配过程中即使受到轻微的磕碰，也不会出现面板碎裂、PCB板变形的问题，能够满足工业类设备组装、运输、使用全流程的结构强度要求，不需要额外增加防护外框就可以直接集成到终端设备中。
