多连杆自适应机器人夹持指结构设计

项目分类:工业机器人 发布时间:2021-09-27 ID:288153
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计
  • 多连杆自适应机器人夹持指结构设计

  这款自适应夹持指属于工业机器人末端执行器范畴,主要适配六轴工业机器人、协作机器人的末端法兰安装,可覆盖3C电子装配、汽车零部件上下料、轻工产品包装分拣、异形工件周转搬运等多类工业场景,尤其适配外形轮廓不规则、夹持接触面存在弧度或高度差的工件,解决传统平口夹爪无法自适应贴合异形工件表面、夹持力分布不均易损伤工件或出现夹持滑脱的问题。

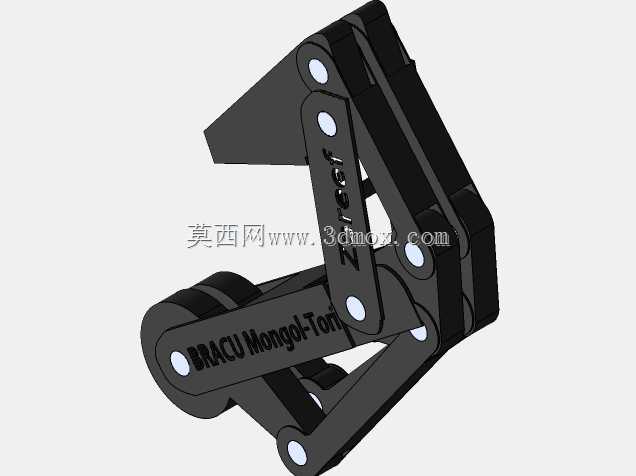

  从功能特性来看,该夹持指采用多组串联连杆铰接的欠驱动结构设计,单组指体通过多段铰接连杆的联动实现动作,当夹持指接触工件表面时,接触段会先贴合工件轮廓,随着驱动端持续输出行程,其余连杆段会依次包络贴合工件的不同接触面,无需额外增加传感器与独立驱动单元,仅靠单路驱动输入即可实现对不同外形工件的自适应包络夹持,相比刚性夹爪,其接触贴合面积可提升40%以上,夹持力分布更均匀,既可以稳定夹持方形、圆形等规则工件,也能适配异形曲面、不规则轮廓的工件,同时可兼容不同尺寸规格的工件夹持需求,减少生产线换型时的末端夹具更换频次。

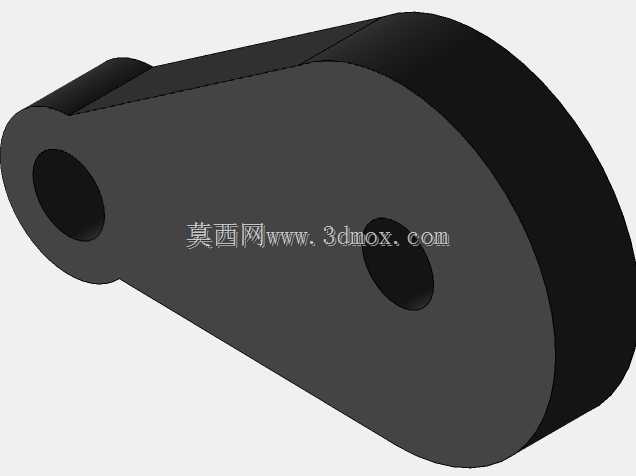

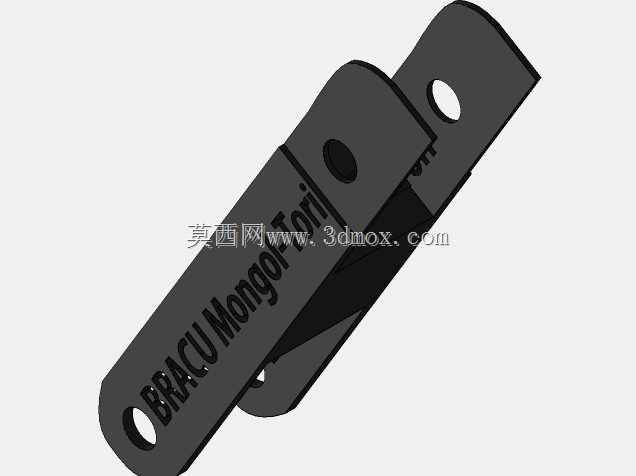

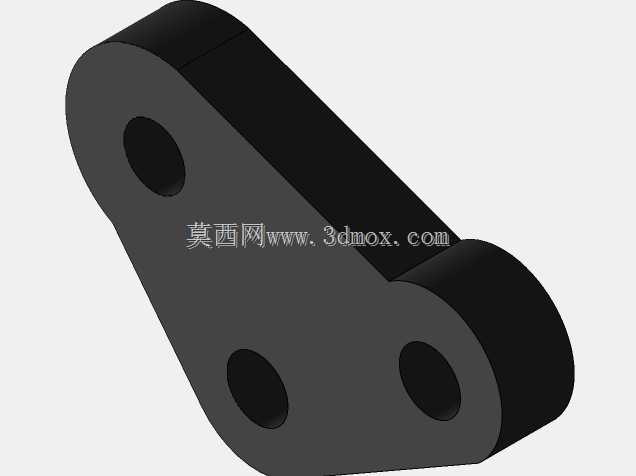

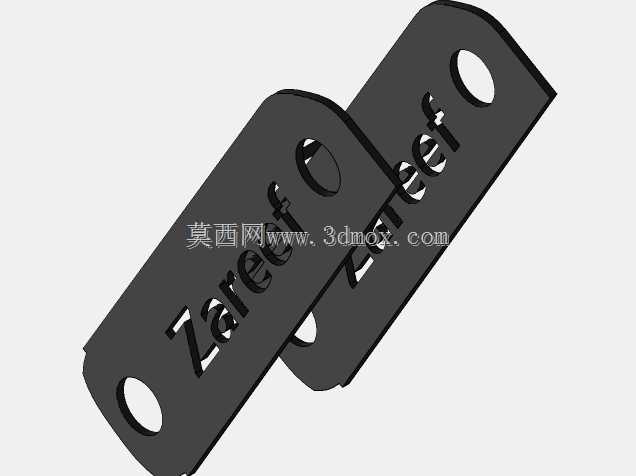

  设计思路上,该结构参考了欠驱动自适应手爪的连杆传动逻辑,将每根夹持指拆分为多段铰接指节,各指节之间通过铰接轴连接,铰接位置设置限位结构来约束指节的开合角度范围,避免连杆运动出现死点或过位情况;指根位置设置统一的驱动连接接口,可适配气动摆缸、电动推杆等常用的直线或旋转驱动元件,驱动端的动力通过连杆传递至各段指节,实现顺序包络的夹持动作。结构上所有铰接点均采用销轴铰接的方式,预留标准轴承安装位,可根据负载需求选配滑动轴承或滚动轴承,降低铰接位置的运动磨损,提升长期运行的结构稳定性。

  安装边界方面,该夹持指的指根安装面设置标准的法兰连接孔位,可直接适配主流工业机器人的末端安装法兰尺寸,整体结构紧凑,单组指体收拢状态下的外轮廓尺寸较小,不会在机器人运动过程中与周边工装、设备产生干涉;指体的开合行程范围可通过调整驱动端的行程参数进行适配,针对不同重量的工件,可通过调整驱动输出力的大小匹配对应的夹持力,避免夹持力过大压损薄壁类工件,或是夹持力不足导致工件脱落。指体的接触表面可根据实际使用需求加装橡胶、硅胶等材质的防滑垫,进一步提升夹持摩擦力,同时避免硬质指面直接接触工件造成表面划伤,适配表面质量要求较高的工件搬运、装配场景。
