仓库小型集装箱轮式搬运机器人结构

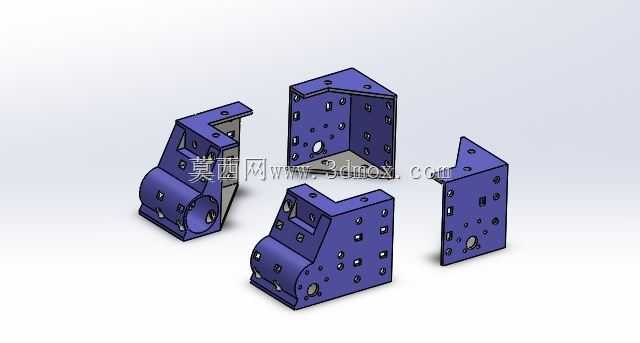

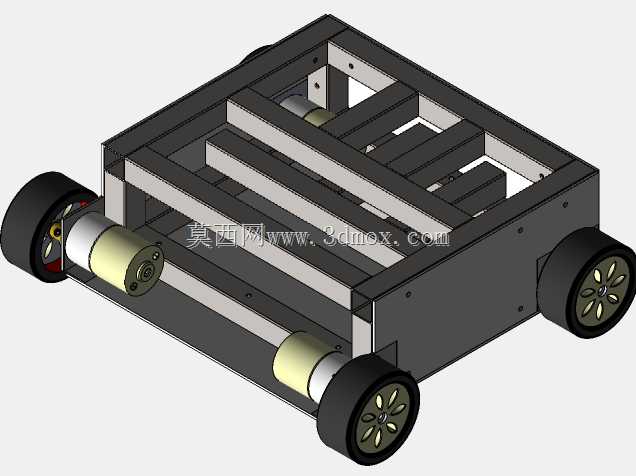

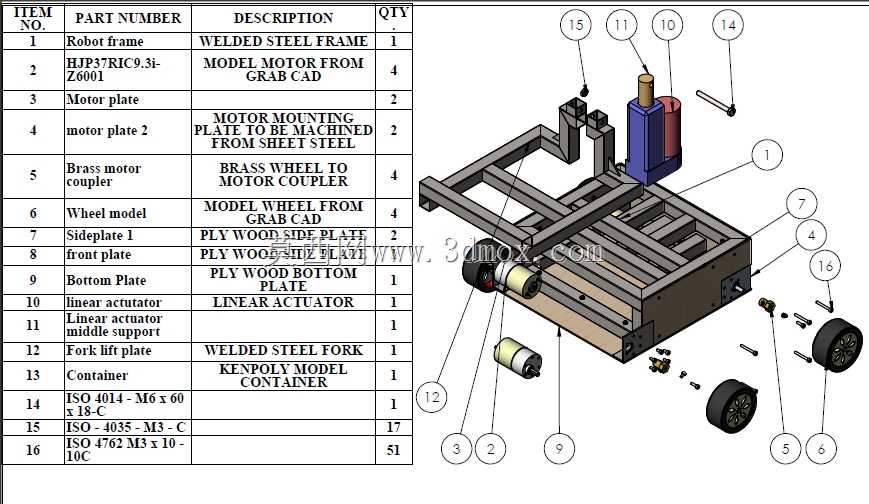

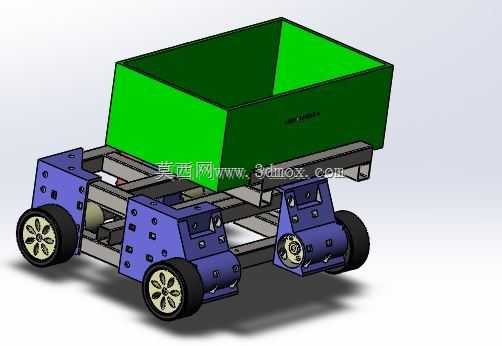

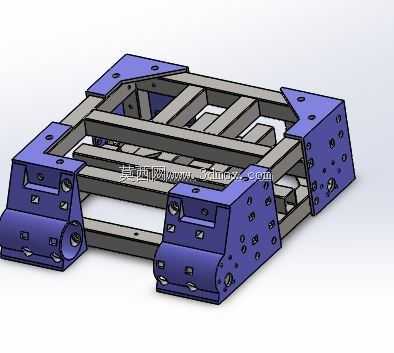

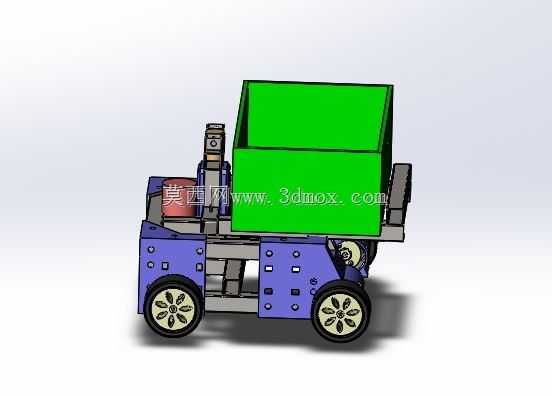

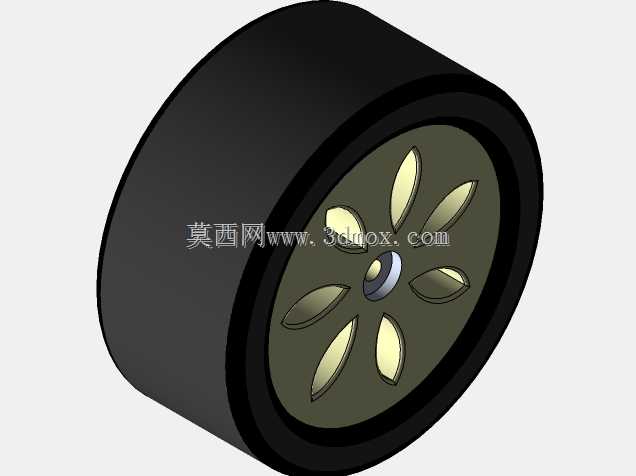

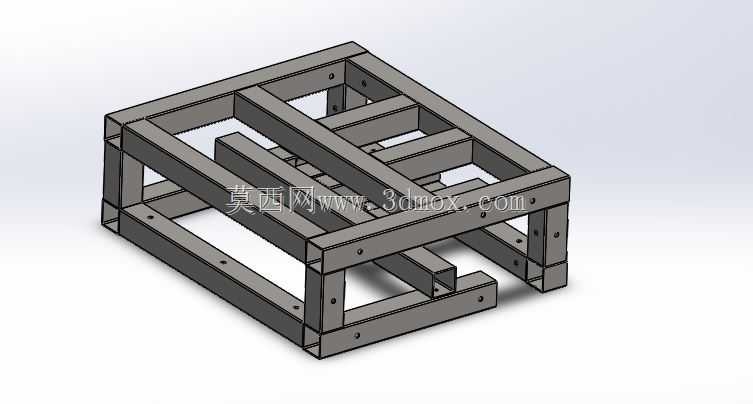

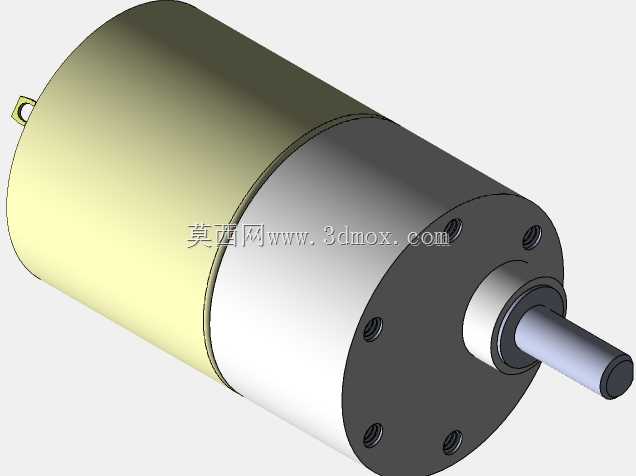

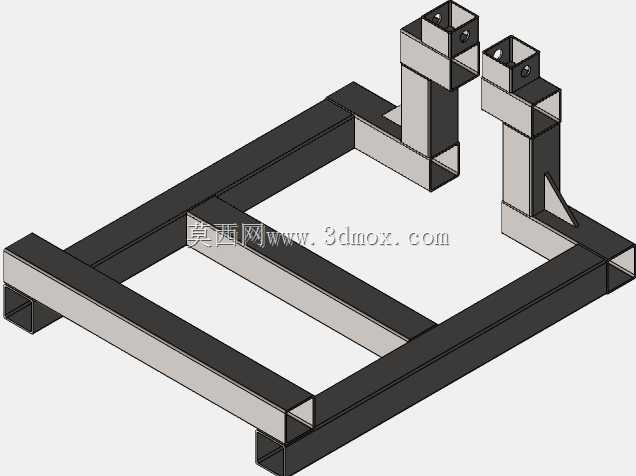

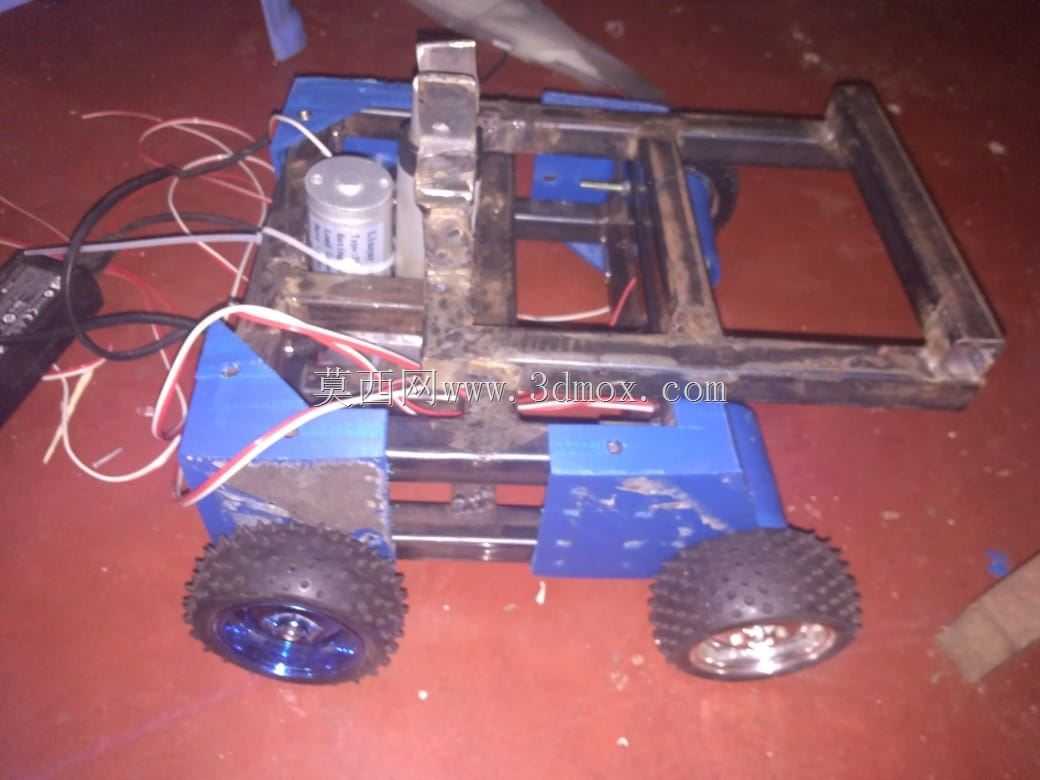

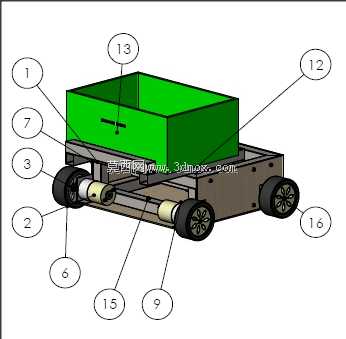

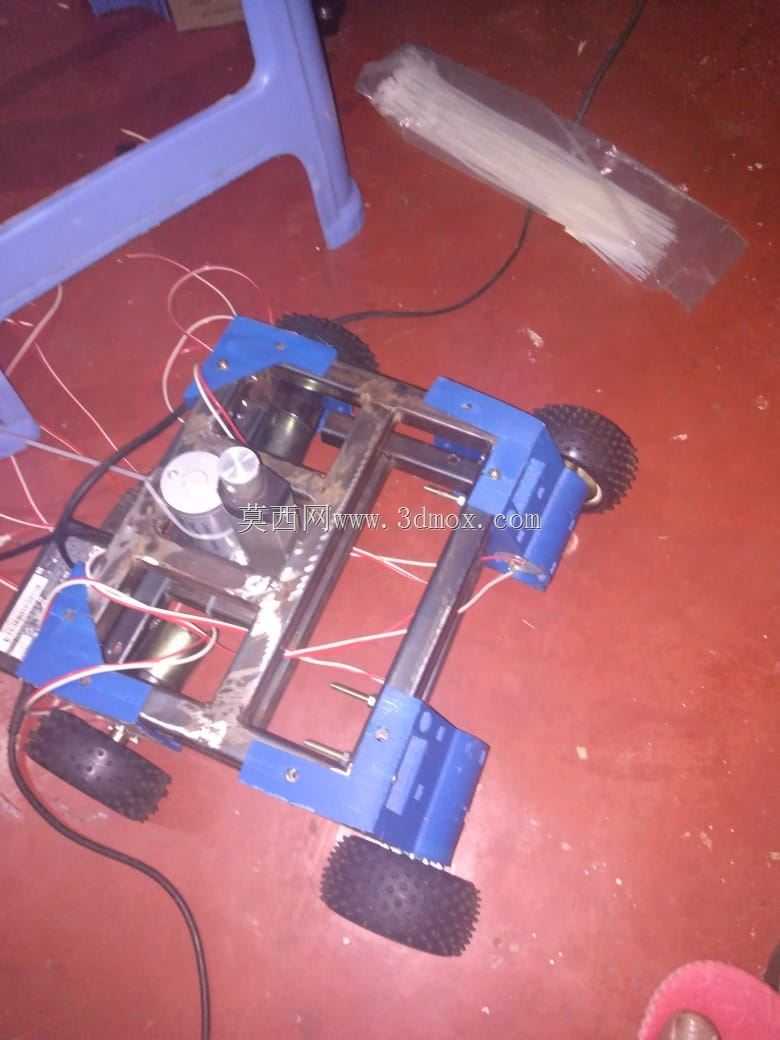

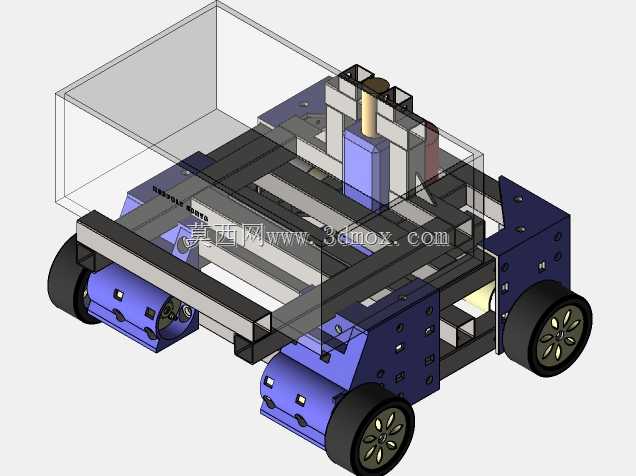

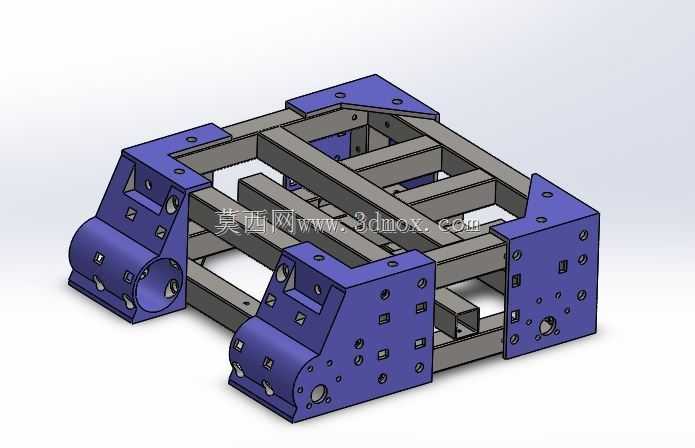

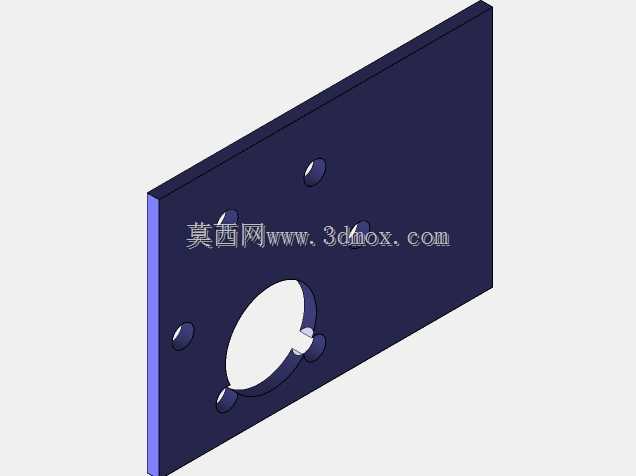

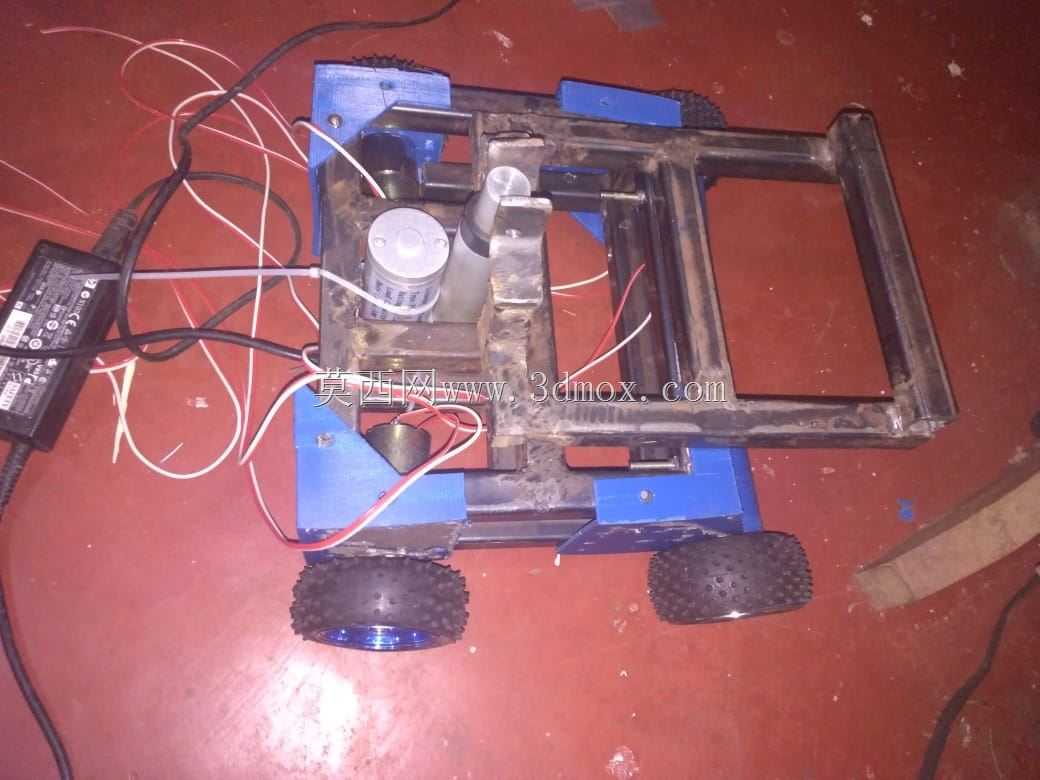

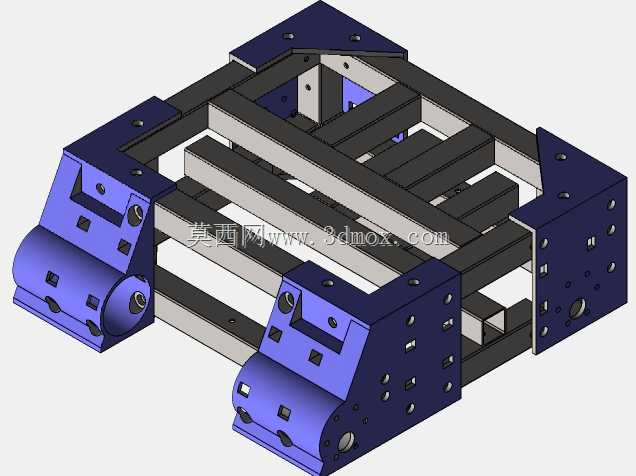

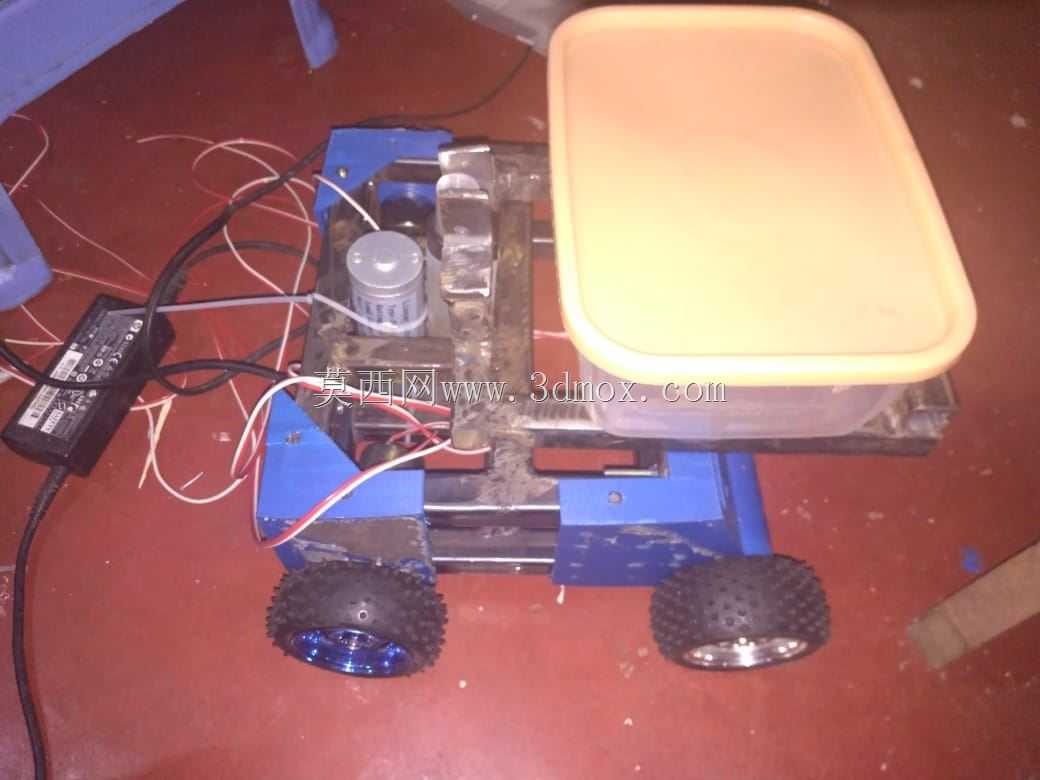

该轮式移动设备主要面向平面仓储场景下的小型标准集装箱单元转运作业，适配仓储内部通道宽度有限、转运路径灵活多变的作业需求，可替代人工完成短距离的货箱移位、工位间物料周转任务，降低仓储作业中重复搬运的人力消耗。设备采用焊接成型的钢制框架作为主体承载结构，框架的型材选型经过载荷校核，可匹配额定承载下的小型集装箱重量，框架的整体宽度控制在常规仓储货架通道的通行阈值内，长度方向预留了货箱承载的安装空间，底盘离地间隙适配仓储地面常见的微小高差、地坪接缝等通行条件，避免作业过程中出现底盘剐蹭。行走部分采用带深花纹的橡胶驱动轮，轮组的安装位置经过重心匹配设计，保证承载状态下的轮压分布均匀，驱动电机通过支架固定在底盘框架上，设计中提供了两种电机固定方案：一种为全焊接式钢制电机支架，适合小批量制作时直接焊接成型，结构刚性更强；另一种为3D打印的分体式电机支架，适合快速迭代验证时快速拆装调整，两种支架的安装孔位完全通用，可根据制作条件灵活替换。设备的电气元件沿框架内侧走线，线束预留了足够的活动余量，避免行走过程中线束被拉扯磨损，电气系统的布局充分考虑了后期维护的便利性，核心控制元件的安装位置预留了拆装操作空间。设计过程中同步完成了运动状态分析，验证了满载状态下的起步、制动、转向稳定性，同时对应力集中的框架焊接位置、轮组安装位置做了应变模拟，对局部应力偏大的位置做了型材加厚、加焊加强筋的优化处理，保证长期承载作业下的结构可靠性。整套结构的零部件选型均采用通用标准件，可直接按照明细采购组装，框架焊接完成后仅需做简单的焊后打磨、防锈处理即可进入总装环节，3D打印的角件与支架零件可直接打印后装配，无需额外的复杂机加工工序，整体制作门槛较低，适合仓储自动化改造场景下的小批量落地应用，可根据实际仓储的货箱尺寸、通道宽度对框架的长宽尺寸做等比例调整，适配不同规格的小型集装箱转运需求。
