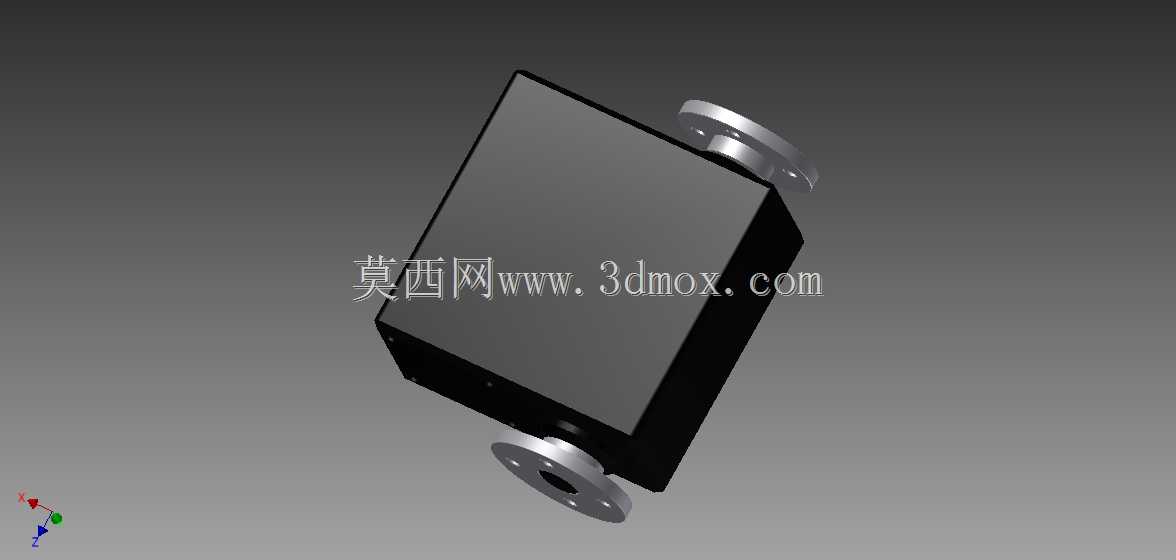

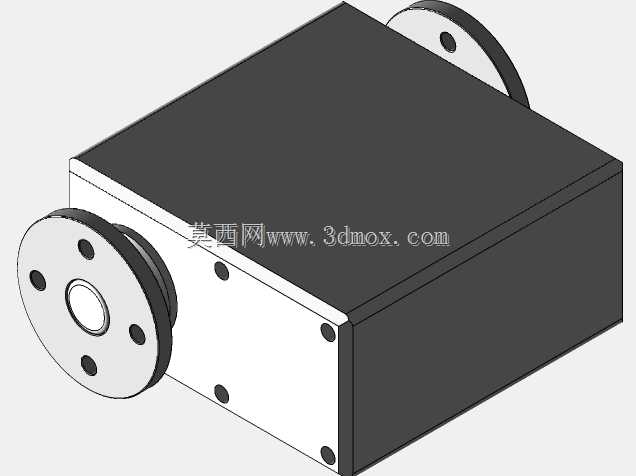

双轴输出金属齿轮数字伺服舵机结构

这款双出轴伺服执行单元，是小型机器人关节驱动、航模舵面控制、小型自动化工位摆角驱动场景里的常用执行部件，区别于普通单轴舵机，其两端对称布置的输出法兰盘，可同时对接两侧负载支架，在双足机器人踝关节、机械臂腕部对称传动、云台双向支撑结构中，能省去额外的转接轴设计，减少单侧悬臂带来的负载形变问题。从结构设计逻辑来看，主体采用方正的封闭式壳体，壳体边角做了小尺寸倒角处理，既避免装配时锐边划伤操作人员，也能在多舵机密集排布的安装场景下，减少相邻部件的干涉风险，壳体表面预留的沉头安装孔位，可直接通过标准螺丝固定在标准铝型材支架或3D打印的结构安装座上，安装孔的孔距公差控制在常规机械装配的适配范围内，不需要额外扩孔或修配即可完成装配。两端的输出法兰采用标准圆盘式设计，法兰端面均匀分布的螺纹孔，可直接匹配标准舵盘、摇臂、连接支架，不需要额外定制转接件，输出轴采用金属材质，配合内部的金属齿轮传动组，可承受比塑料齿轮舵机更高的冲击负载，在机器人关节突然受外力冲击的工况下，能避免齿轮崩齿导致的传动失效。在实际选型应用中，这类舵机常被用于桌面级小型机械臂的关节驱动，每个关节布置一个该型号舵机，通过PWM信号控制输出轴的旋转角度，可实现0到180度范围内的精准摆角控制，在教育类机器人竞赛、小型自动化演示装置、航模飞机舵面控制场景中，这种对称双出轴的结构能让整体受力更均衡，相比单出轴舵机单侧受力的情况，可有效降低输出轴的径向负载，延长舵机的使用寿命。设计建模过程中，需要重点关注输出轴的同轴度公差，两端法兰的安装端面要保证与壳体基准面的平行度，避免安装后出现转动卡滞的问题，壳体的内部腔体要预留出控制电路板、直流电机、齿轮组的安装空间，同时要考虑走线槽的位置，避免舵机转动时连接线被内部结构挤压磨损。安装边界方面，方正的壳体外形可适配密集排布的安装需求，两端伸出的法兰长度控制在合理范围内，不会因为轴伸过长导致整体安装尺寸超差，在多自由度机器人关节的堆叠安装中，可有效缩小关节部位的整体体积，让机器人的结构更紧凑。
