微型伺服单面传动摇臂结构设计

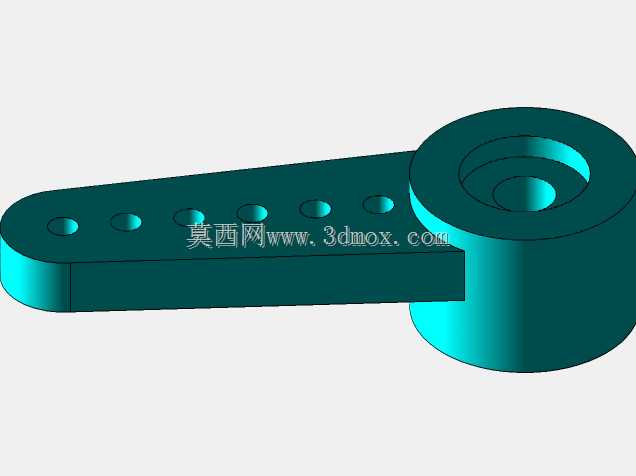

这类微型伺服单面臂是小型自动化执行端的核心传力构件，常见于桌面级机械臂关节、小型舵机云台、教育类机器人动作单元、轻载分拣执行机构中，承担伺服输出轴与末端执行件之间的扭矩传递、动作行程限位作用，适配小负载、快响应的往复摆动工况。从结构设计逻辑来看，该臂采用单侧板式结构，一端为带同轴台阶孔的轴套连接端，内孔尺寸匹配标准微型伺服的输出轴径，台阶结构可实现与伺服端面的轴向定位，避免传动过程中出现轴向窜动，安装时可通过侧面顶丝或者端面法兰压片实现与输出轴的周向固定，保证扭矩传递无间隙。臂身沿长度方向均匀排布多组等距安装孔，孔位间距匹配常规小型末端执行件的安装孔距，可根据实际动作行程需求选择不同位置的孔位安装末端夹具、吸嘴或者联动杆件，无需额外加工转接件即可适配多种安装场景，大幅降低现场调试的改造成本。臂身截面采用等厚平板设计，在保证抗弯强度的前提下尽可能缩减整体厚度，减少摆动过程中的转动惯量，提升伺服响应速度，避免大惯量导致的伺服过冲、定位不准问题。连接端的轴套部分做了加厚处理，对应伺服输出轴的受力集中区域，通过增加局部壁厚提升抗扭截面系数，避免频繁正反转导致的轴孔开裂、变形问题。从安装边界来看，该臂的回转半径可通过选择不同安装孔位灵活调整，最小回转半径适配紧凑安装空间内的小角度摆动需求，最大回转半径可覆盖常规小型执行端的行程要求，摆动过程中臂身无外凸结构，不会与周边安装支架、线束产生运动干涉。实际应用中，这类构件多用于负载在1kg以内的轻载动作场景，比如小型物料的拨料、分拣，云台的角度调整，机器人关节的联动传动，设计时充分考虑了微型伺服的输出扭矩上限，通过结构优化在强度与重量之间做了平衡，既不会因结构过于单薄导致受力变形，也不会因冗余结构增加伺服负载。臂身的孔位均做了倒角处理，既可以去除加工毛刺避免安装时刮擦零件，也能在安装紧固件时起到导向作用，提升装配效率。轴套内孔的公差设计采用过渡配合，既保证与伺服输出轴的同轴度，又不会出现装配过紧导致的拆卸困难问题，适配常规的维修、更换需求。
