NEMA17步进电机L型安装固定支座结构

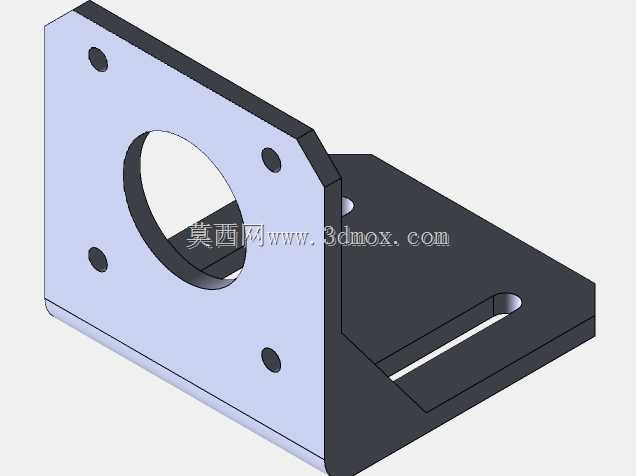

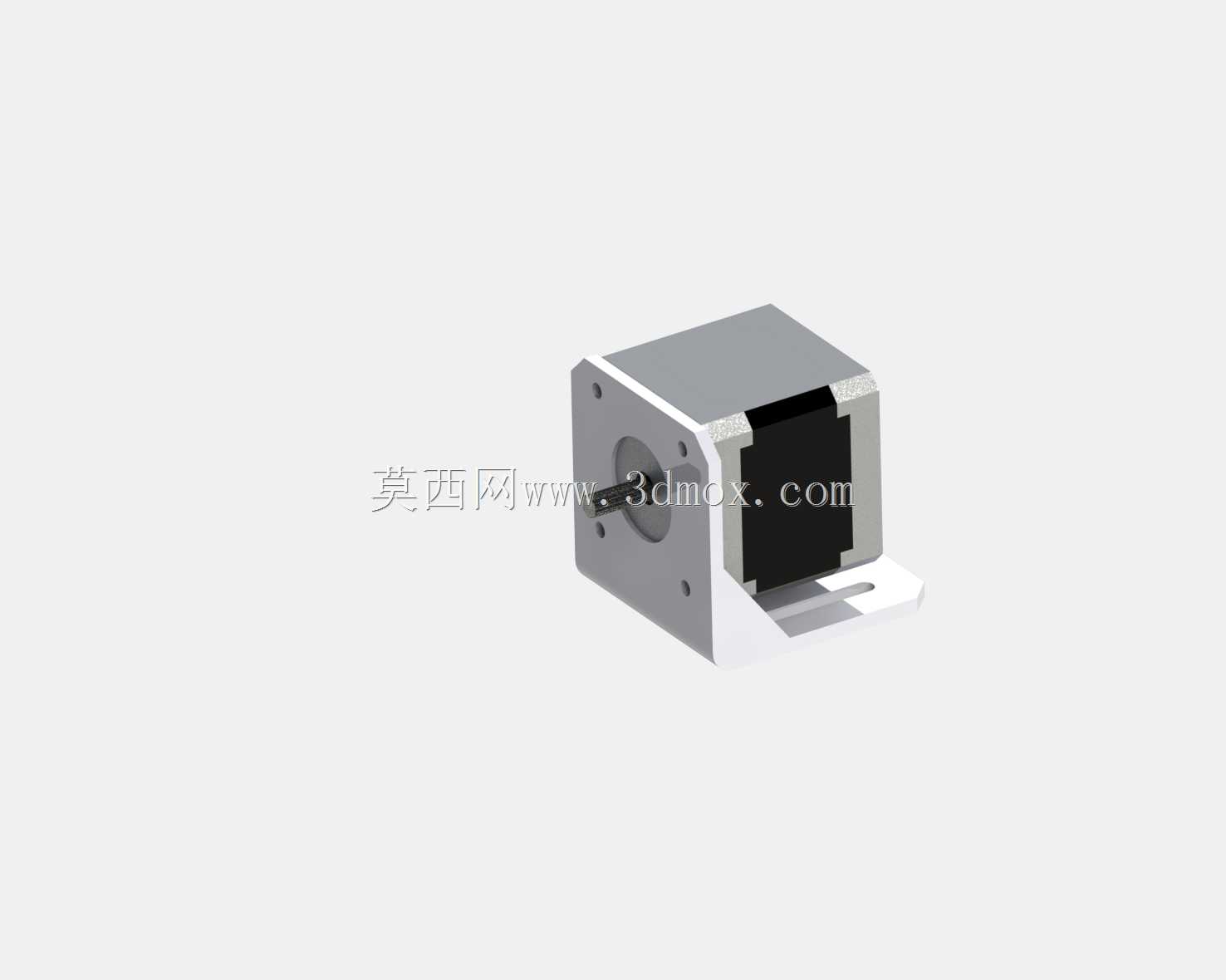

在小型自动化传动结构、桌面级数控设备、3D打印运动模组、小型传送带驱动单元这类需要布置42系列步进电机的场景里，电机安装支座的定位精度与结构刚性，直接决定了整套传动链路的运行稳定性。这款针对NEMA17规格步进电机设计的安装结构，采用L型折弯式承托布局，完全匹配NEMA17标准电机的安装孔位规范，不需要额外加工转接板就能完成电机的快速固定。从实际装配逻辑来看，支座的竖直立面预留了对应电机端面安装孔的穿装位置，孔位公差按照H7级配合精度设计，能保证电机输出轴的轴线与安装基准面保持垂直，避免电机轴出现偏载，长期运行下不会因为轴系不对中引发轴承磨损、传动异响的问题。水平延伸的安装底板设置了长圆形调节孔，既可以通过螺栓将整个支座固定在设备型材框架或安装平板上，也能借助长孔的调节余量微调电机与传动轮系的中心距，方便同步带、联轴器这类传动部件的张紧与对中调整。设计过程中特意做了边角的应力释放处理，折弯处预留了合理的圆角半径，避免冲压或铣削加工时出现应力集中导致的支座变形，承托电机的接触面做了平面度处理，保证电机安装后不会出现翘曲，减少电机运行时的共振传导。从安装边界来看，整个支座的外轮廓尺寸完全适配NEMA17电机的外形尺寸，不会额外占用过多安装空间，在紧凑的设备腔体内也能顺利布置，竖直立面的高度刚好覆盖电机端面的安装区域，不会干涉电机尾部的编码器接线或者散热结构。实际使用时，电机从立面侧穿入安装孔，用螺栓从支座背面锁紧即可完成固定，不需要复杂的装配工装，后期维护拆卸电机时也不用拆解周边的传动部件，能大幅降低设备运维的拆装工作量。支座的水平底板与安装面贴合后，能将电机运行产生的振动均匀传导到设备机架上，避免局部应力集中导致的固定螺栓松动，在频繁正反转的步进传动工况下，也能保持足够的结构稳定性，不会因为长期交变载荷出现固定位置偏移。
