易趣ES08MAII微型舵机结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288239
  • 易趣ES08MAII微型舵机结构设计
  • 易趣ES08MAII微型舵机结构设计

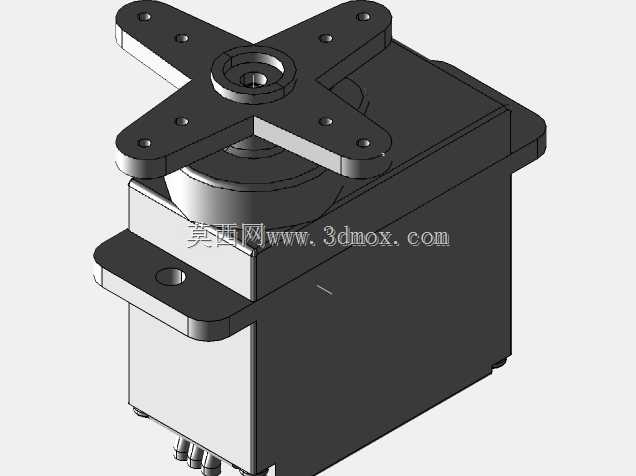

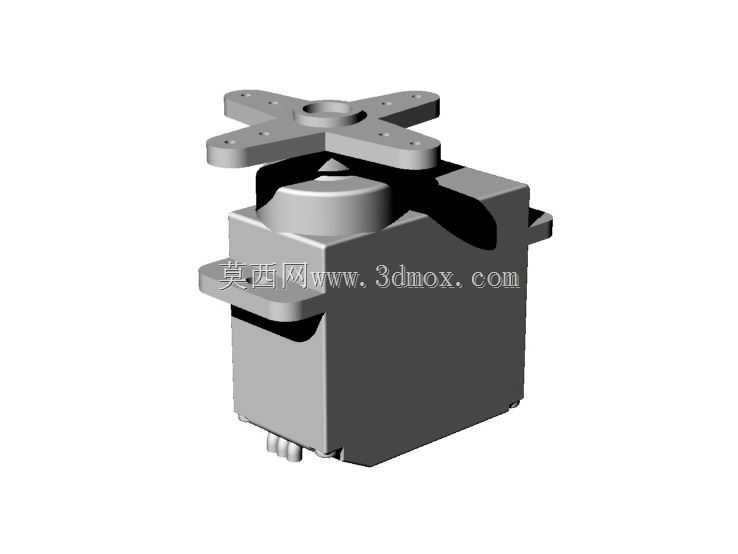

这款微型舵机常被应用在小型航模舵面控制、桌面级机械臂关节驱动、教育类机器人动作执行、小型智能小车转向控制等场景中,作为小扭矩角度执行部件,它能在收到控制信号后输出指定角度的偏转动作,完成预设的位置保持与角度切换功能。从结构设计来看,主体采用方型壳体布局,顶部预留十字型安装摇臂的连接位,摇臂上的四个安装孔可适配不同规格的连杆接头,满足不同传动连接的需求;壳体两侧伸出的定位凸耳,是为了在安装时快速卡入安装座的定位槽,避免装配时出现错位,同时也能在舵机承受径向负载时分担部分受力,减少输出轴的侧向载荷。设计时优先考虑了小空间安装的适配性,整体外形紧凑,输出轴位于壳体顶部中心位置,底部预留了走线空间,供电与信号引线从壳体下端引出,不会干扰顶部摇臂的转动行程,摇臂的转动范围覆盖常用的0到180度区间,能满足绝大多数小角度执行的场景需求。壳体的棱角做了小圆弧过渡处理,既可以避免装配时划伤操作人员,也能减少注塑生产时的应力集中问题,提升壳体的结构强度。在安装边界上,这款舵机的安装孔位采用行业通用的微型舵机孔距标准,可直接替换同规格的其他型号舵机,不需要重新设计安装支架,降低设备迭代时的改造成本;输出轴的齿形采用标准花键规格,可适配市面上通用的金属、塑料摇臂配件,用户可根据实际负载需求更换不同长度、不同连接形式的摇臂。内部传动结构的布局经过优化,减速齿轮组的排布充分利用壳体内的空间,在保证减速比满足扭矩输出要求的前提下,尽可能压缩整体体积,适配狭小的安装空间。在实际选型使用时,需要注意安装时预留出摇臂转动的安全空间,避免摇臂转动过程中与周边结构件发生干涉,同时壳体侧面的安装耳要与安装面完全贴合,锁紧固定螺丝时要保证受力均匀,避免壳体出现形变影响内部齿轮的啮合精度。这类微型舵机的输出扭矩适合轻负载场景,在设计传动连杆时要尽量减少传动路径上的阻力,避免超出舵机的负载上限导致堵转损坏,同时走线时要注意引线的弯曲半径,避免引线根部反复弯折出现断线问题。
