ASMC-04A机器人伺服执行机构结构设计

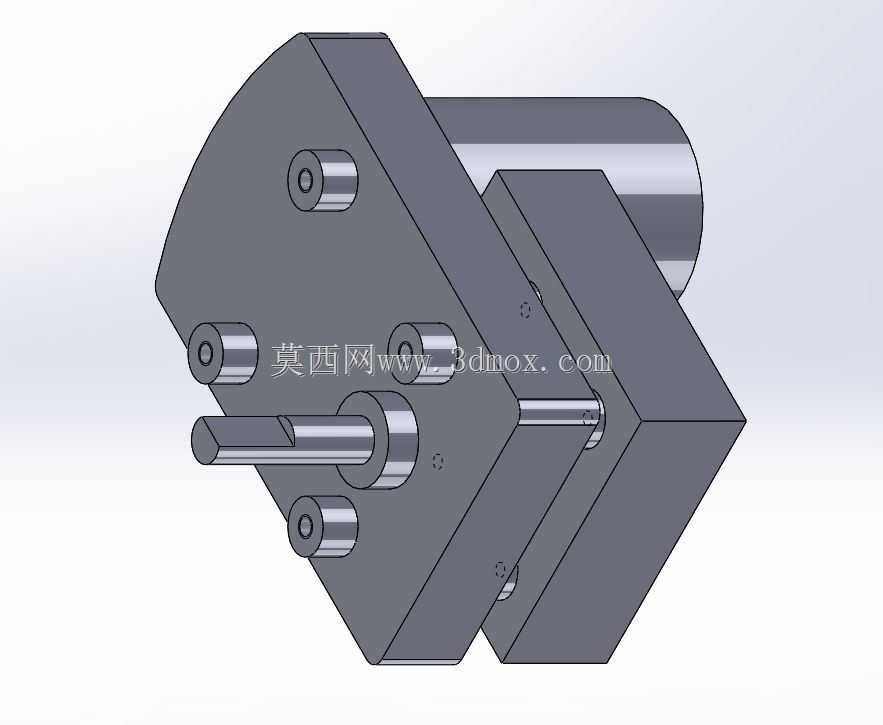

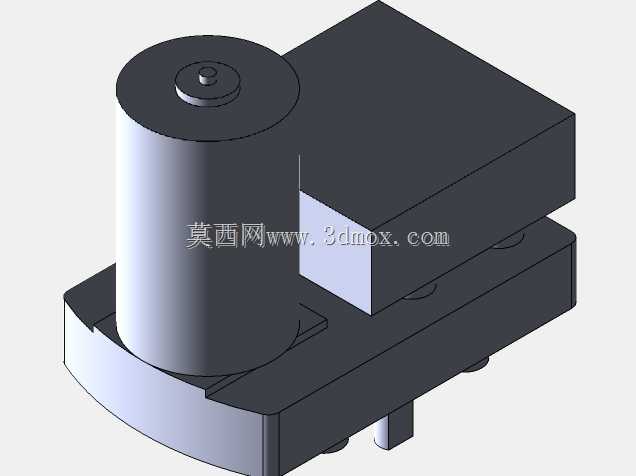

该伺服执行单元主要面向重载类工业机器人关节驱动场景，同时可适配RC重载模型车、小型非标自动化设备的动力输出需求，作为核心动力执行部件承担扭矩输出、位置精准控制的功能。从结构设计逻辑来看，整体采用分体式叠装布局，前端输出轴段做了阶梯轴设计，不同轴径段分别适配负载连接、轴承定位、密封件安装的需求，输出端伸出长度经过严格校核，既保证与负载端的连接配合长度足够传递额定扭矩，又避免轴伸过长带来的径向跳动超差问题。安装法兰面采用异形切边设计，区别于常规圆形法兰，切边结构可在安装时起到周向防转定位作用，法兰面上分布的四个安装销孔采用对称不等距布局，能彻底杜绝安装时的角度错装问题，每个销孔都做了沉头避让设计，保证紧固件安装后端面不突出法兰基准面，不会影响安装贴合精度。后端的圆柱腔体为动力与传动组件的容纳空间，腔体与前端法兰座采用定位止口配合，止口配合公差选用H7/h6的小间隙配合，既保证装配时的同轴度要求，又能在后期维护时快速拆解，不会出现配合面咬死的问题。中间的方形连接座承担动力转接与支撑作用，内部预留了传动件的安装空间，侧壁做了局部加厚处理，对应传动轴承的安装位置设置了加强筋，可承受重载工况下的径向与轴向复合载荷，避免壳体受力变形影响传动精度。在实际应用场景中，该单元可直接安装在机器人小臂关节处，通过输出轴连接小臂负载端，配合伺服控制系统可实现毫秒级的动态响应，满足快速启停、精准位置定位的动作要求；在RC模型汽车总成中使用时，可作为核心动力输出单元，适配大扭矩传动需求，承受模型车重载越野时的冲击载荷。设计过程中对安装边界做了充分考量，整体外轮廓的最大回转半径经过优化，在保证内部组件安装空间的前提下尽可能压缩体积，相邻部件安装时不会出现干涉问题，法兰面的安装孔位可适配常规工业机器人关节的安装尺寸，不需要额外做转接板即可完成换装。输出轴的键槽尺寸按照重载扭矩传递要求设计，可承受额定工况下的剪切应力，不会出现键槽压溃、轴头断裂的失效问题，壳体各连接面都做了平面度处理，保证装配后的密封性能，可适应多粉尘、轻度油污的工业作业环境。
