可三维打印模块化多关节机械臂结构

这款模块化机械臂的设计初衷，是面向桌面级轻载作业场景提供可快速迭代、可自行加工制作的执行端方案，整体结构适配三维打印加工工艺，多数非传动受力件可通过熔融沉积成型工艺制作，大幅降低小批量试制与个人DIY场景的制作门槛。从实际应用场景来看，该机械臂可适配桌面工位的轻量物料搬运、定点涂胶、小型工件分拣、教学实验演示等场景，末端预留标准安装接口，可根据作业需求更换夹爪、吸盘、画笔、点胶头等不同执行元件，适配不同的作业任务需求。

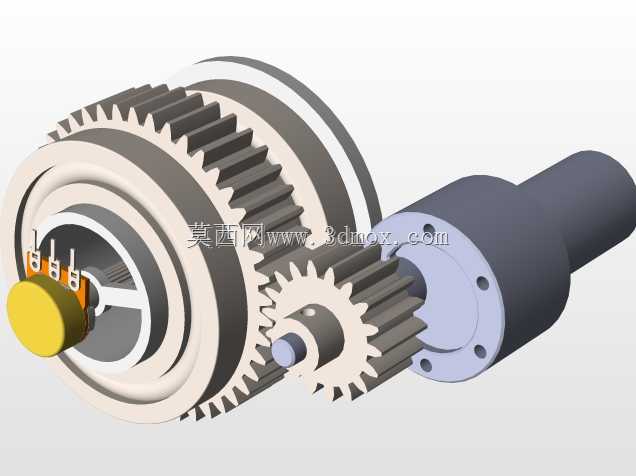

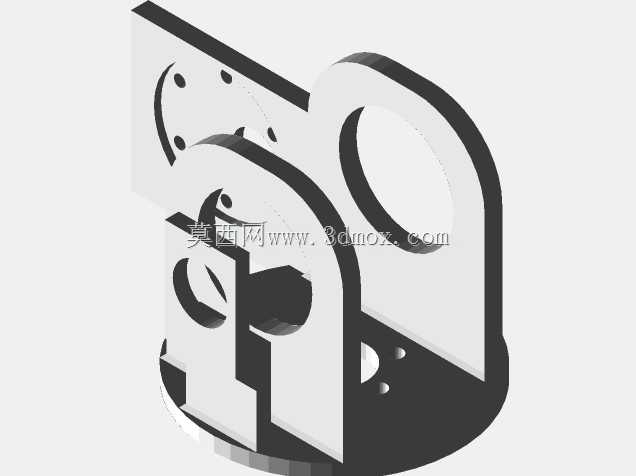

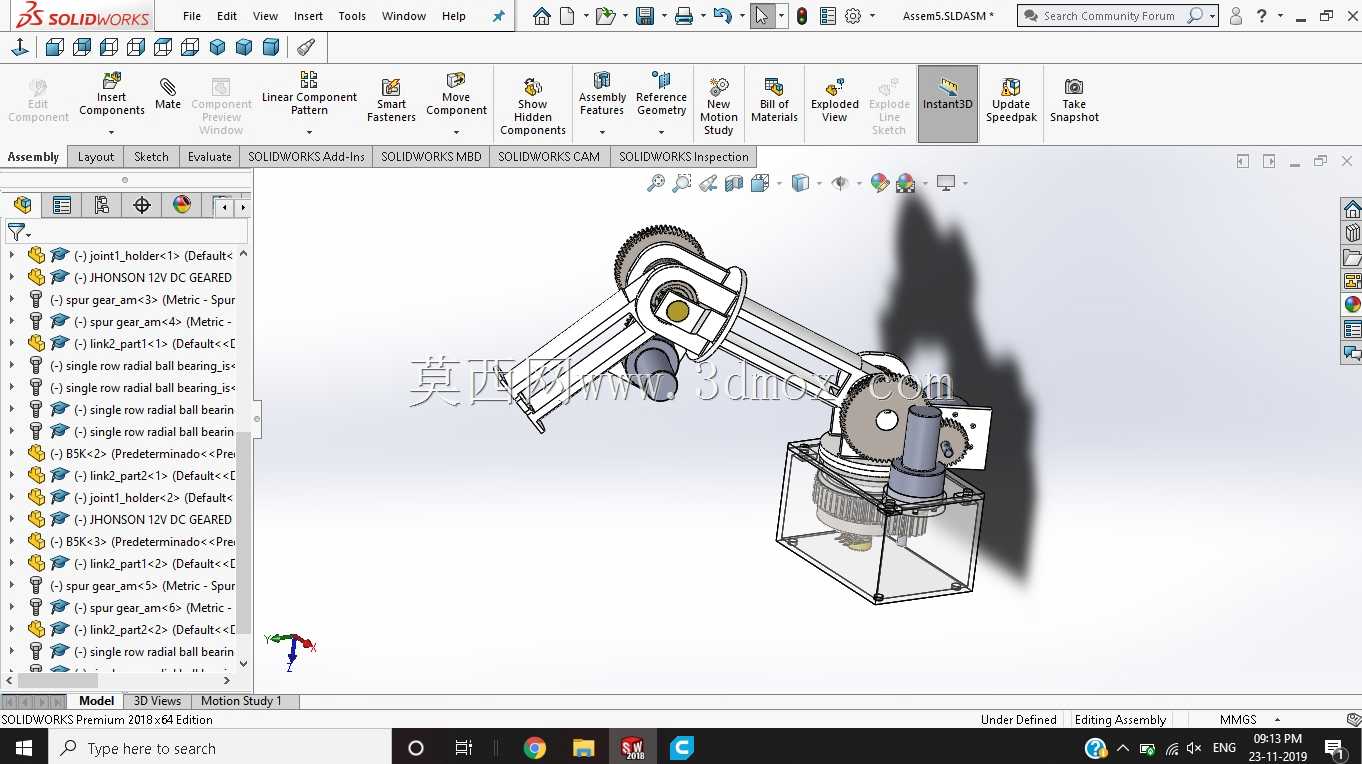

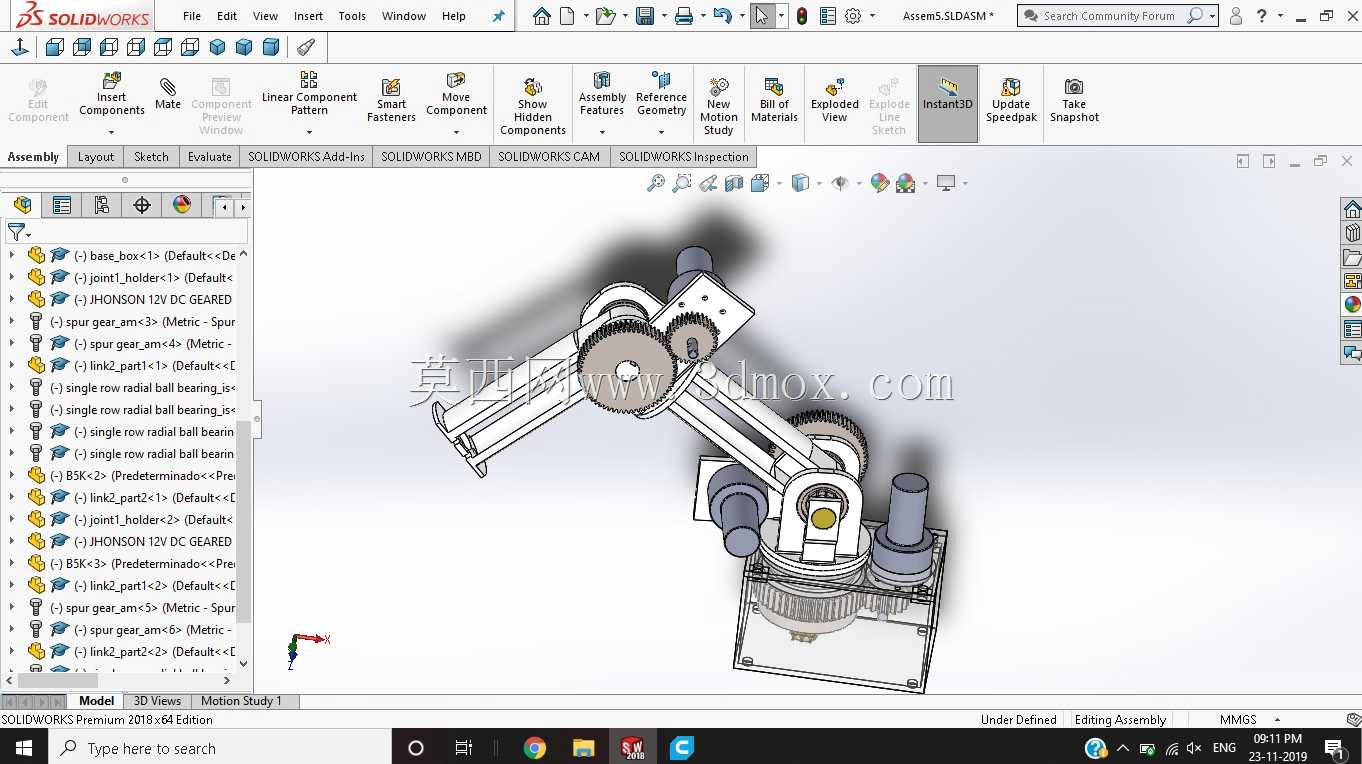

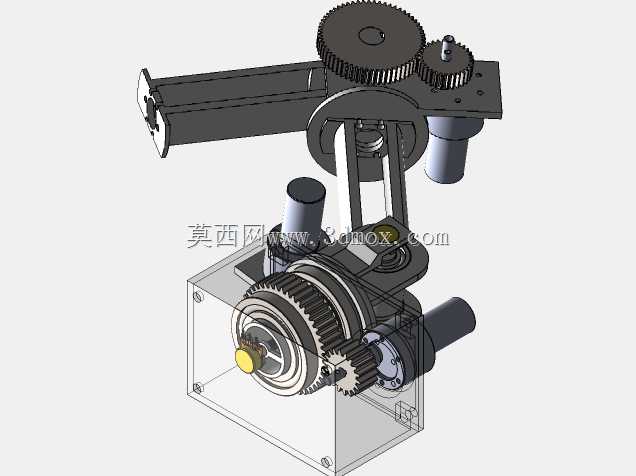

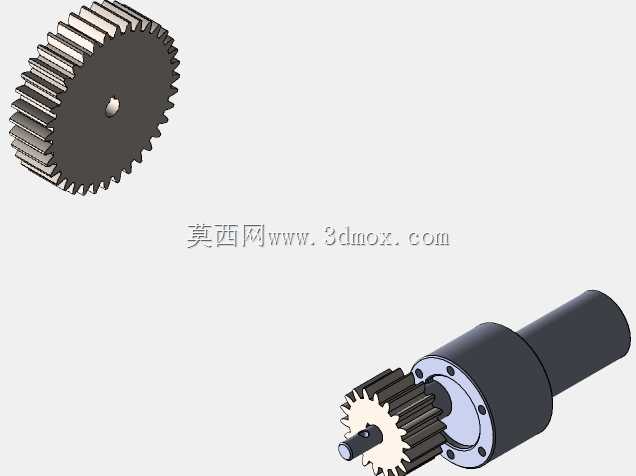

在功能特性上，该机械臂采用多关节串联构型，底座集成回转支承结构，可实现360度水平方向回转，大臂、小臂关节均采用直齿圆柱齿轮传动结构，搭配标准减速电机作为动力源，传动链路结构简单，装配调试难度低，后期维护更换零件便捷。关节处的轴承选型均采用标准件，无需定制特殊规格轴承，降低备件采购成本，所有传动齿轮的模数选型兼顾打印成型精度与传动承载能力，避免小模数齿轮打印成型后齿形缺损、传动卡滞的问题，同时保证足够的扭矩传递能力，满足末端额定负载下的平稳运行。

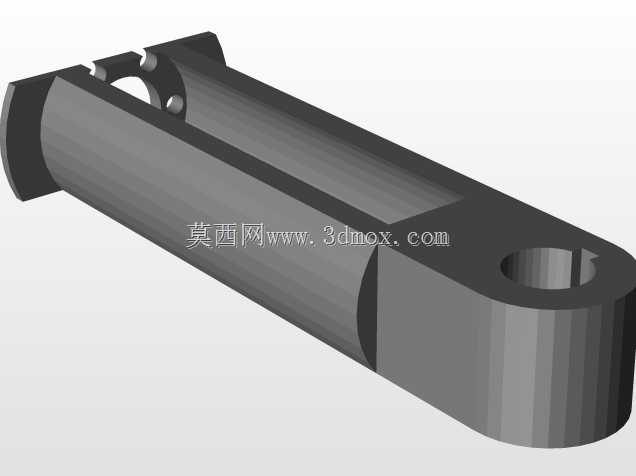

设计思路上，整体采用模块化拆分逻辑，底座、大臂段、小臂段、腕部连接段均为独立模块，各模块之间通过标准紧固件连接，使用者可根据实际作业半径需求增减臂段模块，调整臂展范围，无需重新设计整体结构。布线通道预留于臂体内部空腔，可将动力线、信号线从内部穿过，避免外部走线在关节运动过程中出现拉扯、剐蹭的问题，提升设备运行的可靠性。

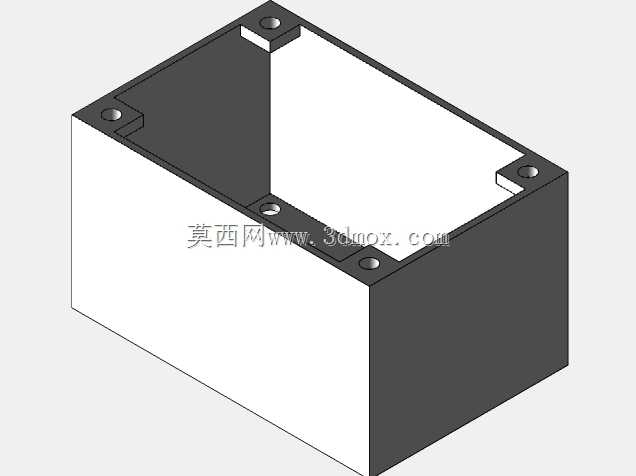

从安装边界与尺寸维度来看，底座安装孔位采用标准间距布局，可直接固定于桌面、铝型材工作台架等常见安装基面，无需额外制作转接安装板；臂体完全伸展状态下的作业半径覆盖桌面常规作业范围，收回状态下占地尺寸紧凑，不会占用过多桌面操作空间。各关节的运动行程均设置机械硬限位，避免软件限位失效时出现关节过转、碰撞损坏的问题，限位结构与臂体一体成型，无需额外加装限位块，减少装配工序。整体结构的受力路径经过优化，底座承载段、臂体受力筋的布局均匹配打印件的层间受力特性，避免打印件在受力方向上出现层间断裂的问题，兼顾轻量化与结构强度，在满足轻载作业承载需求的前提下，尽可能降低臂体自重，减少关节电机的负载，提升运动响应速度与运行平稳性。
