联动式多层储物工具箱结构设计

这款联动式多层储物工具箱，主要面向现场维修、户外作业、工位零散工具收纳场景设计，解决传统单层工具箱储物空间不足、取放深层工具需翻找的痛点。日常在设备维保现场，作业人员往往需要携带不同规格的扳手、螺丝刀、量具、小型替换配件，传统工具箱要么分层独立开启操作繁琐，要么单层堆叠存放导致小件工具被压在底部，取放耗时影响作业效率，这款联动结构的设计刚好匹配这类使用需求。

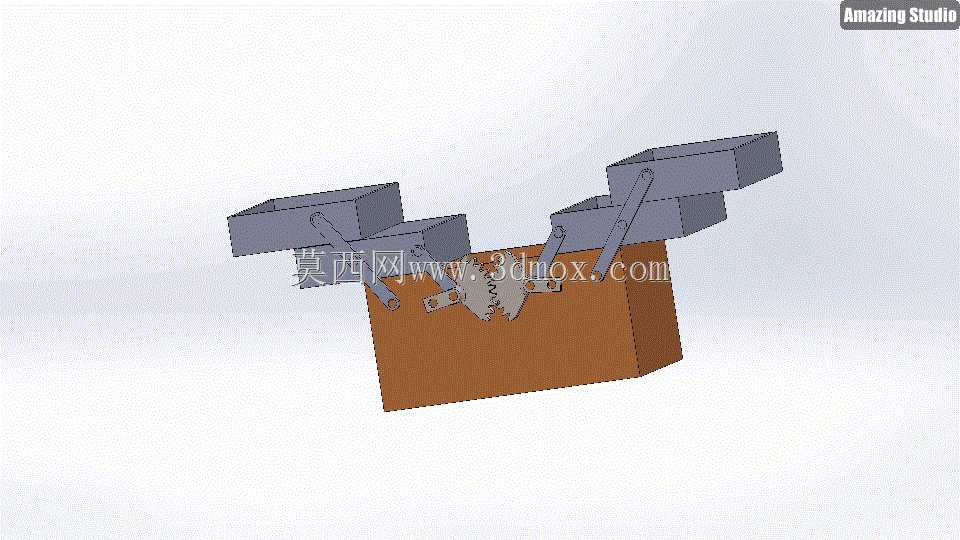

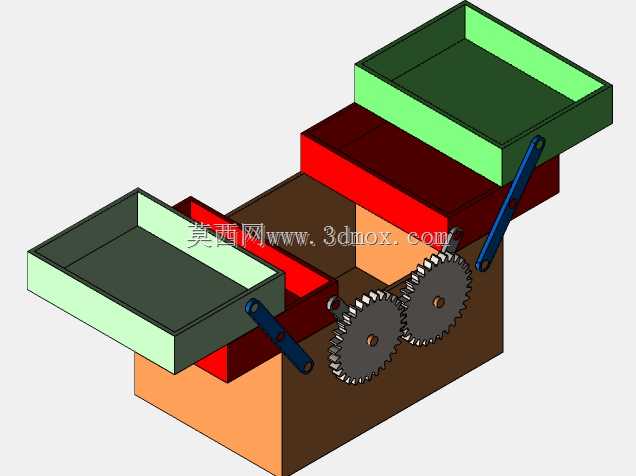

从功能特性来看，该结构采用对称布置的连杆传动机构，箱体底座作为承载主体，四组储物斗分别通过铰接连杆与底座中部的齿轮联动组件连接，开启时只需拉动最外侧的储物斗，即可通过齿轮啮合带动两侧连杆同步动作，带动四层储物斗同步向两侧上方展开，所有储物格完全暴露在操作者视野内，无需逐层翻找即可快速定位所需工具；闭合时推动外侧储物斗，所有分层斗会同步收拢到底座内部，整体形成规整的长方体结构，方便搬运与堆叠存放。

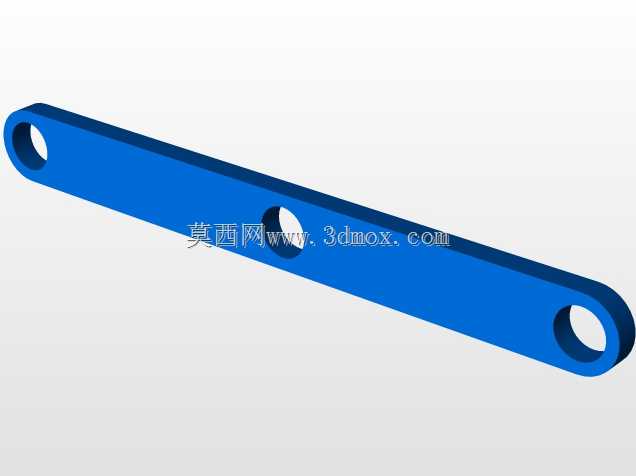

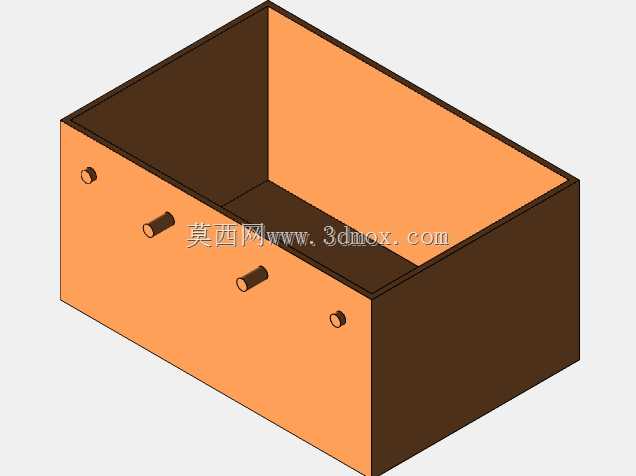

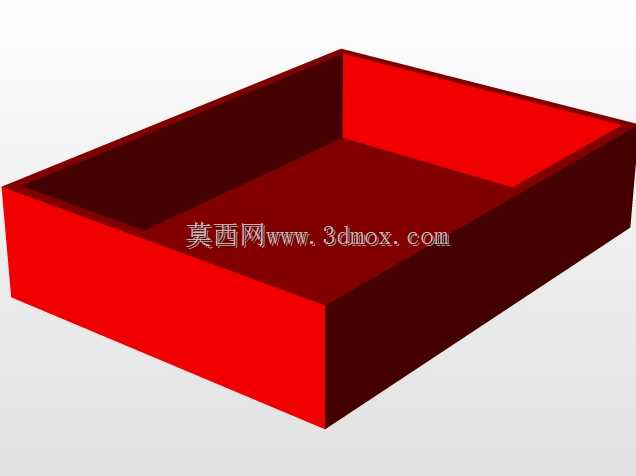

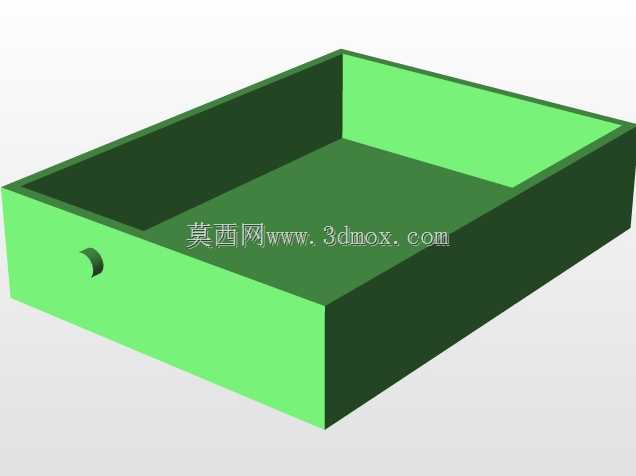

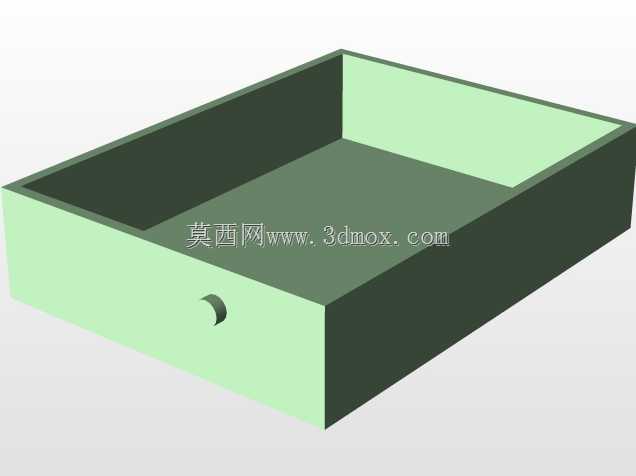

设计过程中，首先确定了底座的安装边界，底座采用实心围边结构，预留了连杆铰接座的安装孔位，中部的齿轮组件采用同轴双齿轮啮合设计，保证两侧连杆运动轨迹完全对称，避免展开过程中出现卡滞、偏斜问题。每个储物斗的外形尺寸根据常用手动工具的长度设计，深度控制在60mm以内，避免工具堆叠过深，斗体边缘做了翻边加强处理，防止放置较重工具时出现变形。连杆的铰接点位置经过反复校核，保证展开后每个储物斗之间留有足够的取放操作空间，不会出现相邻斗体干涉的情况，同时收拢状态下所有连杆完全隐藏在箱体缝隙内，不会突出箱体表面影响搬运。

在实际使用场景中，该结构既可以作为固定式工位工具收纳箱放置在维修工作台旁，也可以加装提手作为便携工具箱随作业人员移动，联动开启的操作逻辑符合日常使用习惯，无需额外的锁扣结构，收拢后依靠连杆的死点位置即可实现自锁，搬运过程中不会自行展开。结构上所有铰接位置都预留了润滑间隙，长期使用也不会出现磨损卡滞的问题，储物斗的分隔设计可以根据工具类型做进一步的分区适配，满足不同作业场景的工具收纳需求。
